Κεραία PIFA

Τι είναι μια κεραία PIFA

Οι κεραίες PIFA, γνωστές και ως επίπεδες ανεστραμμένες κεραίες F, είναι μία από τις πιο ευρέως χρησιμοποιούμενες δομές ενσωματωμένης κεραίας ακτινοβολίας σε ηλεκτρονικά είδη ευρείας κατανάλωσης και συσκευές IoT. Είναι μικροσκοπικές κεραίες RF χαμηλού προφίλ, σχεδιασμένες για κλειστές εφαρμογές.

Σε σύγκριση με τις συνηθισμένες κεραμικές κεραίες, τις συρμάτινες κεραίες και τις κεραίες PCB, το κύριο πλεονέκτημα είναι η ικανότητά τους να διατηρούν σταθερό συντονισμό σε μεταλλικά περιβλήματα, πλαστικές σφραγισμένες δομές και περιορισμένους εσωτερικούς χώρους, με ισχυρή αντίσταση στην εξασθένηση θωράκισης.

Τα προϊόντα μαζικής παραγωγής μας χωρίζονται σε δύο κύριες δομές:

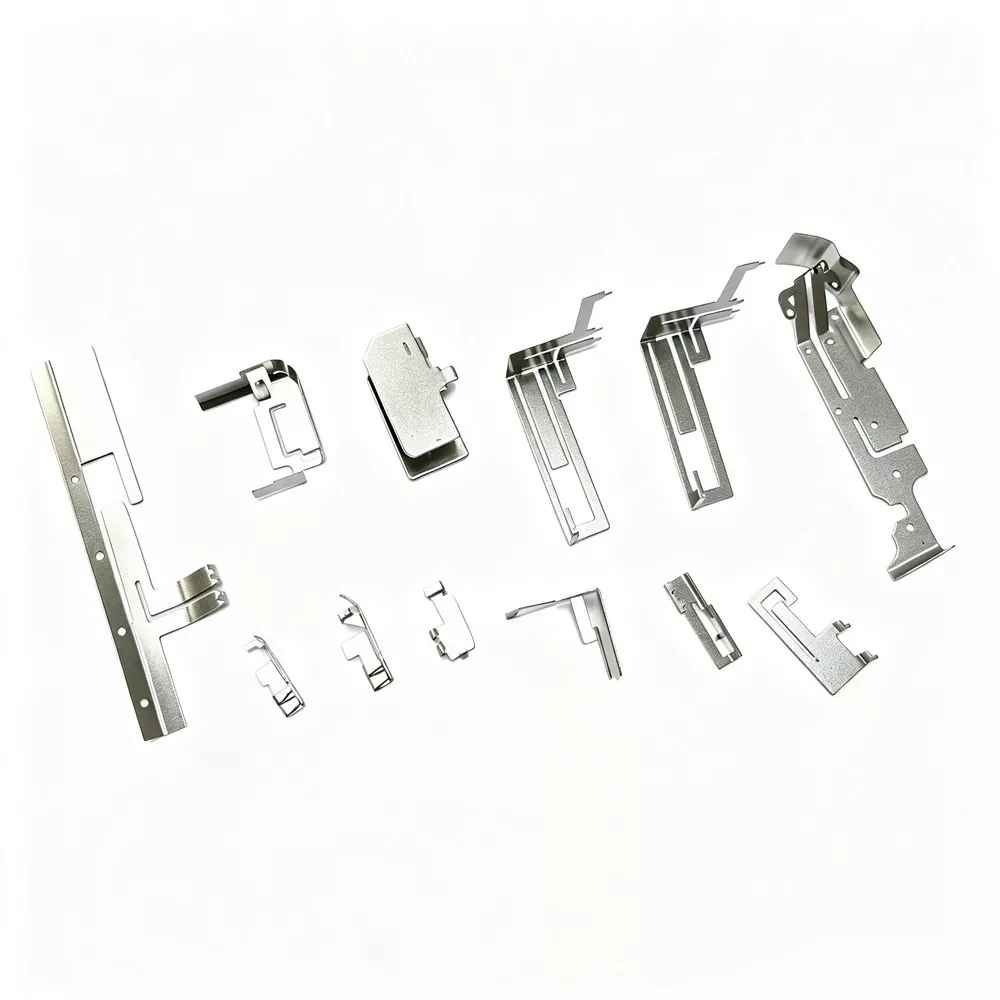

1. Ελατήρια PIFA κεραία

Το χάλκινο ελατήριο από ανοξείδωτο χάλυβα/φωσφόρο σχηματίζεται με μονοκόμματο σφράγισμα, με υψηλή σκληρότητα, καλή ελαστικότητα, αντοχή σε κραδασμούς, κατάλληλο για τοποθέτηση σε όχημα, βιομηχανικό έλεγχο, αθλητικό εξοπλισμό, δεν χαλαρώνει ή οξειδώνεται σε μακροχρόνια επαφή, κατάλληλο για τυποποιημένη μαζική παραγωγή.

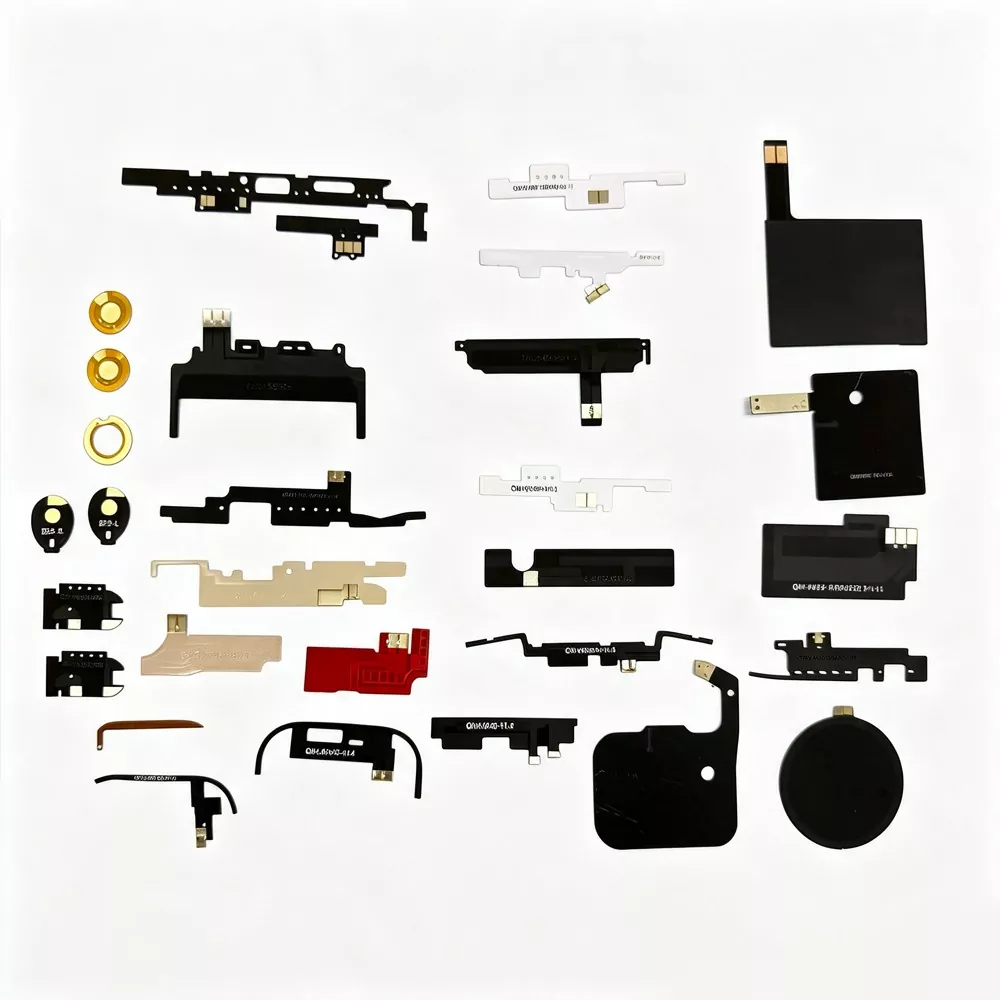

2. Ενιαία FPC εύκαμπτη κεραία PIFA

Με μια διαδικασία χάραξης εύκαμπτου κυκλώματος FPC μονής στρώσης, είναι ελαφρύ, λεπτό, εύκαμπτο, εύκαμπτο και προσαρτημένο στον τοίχο, κατάλληλο για εξαιρετικά λεπτές συσκευές, ακανόνιστες δομές και μικρά σώματα. Αυτήν τη στιγμή είναι η κύρια λύση ενσωματωμένης κεραίας για έξυπνο υλικό.

Πώς λειτουργούν οι κεραίες PIFA

Πολλοί πελάτες πιστεύουν λανθασμένα ότι η ενσωματωμένη κεραία είναι απλώς ένα "μεταλλικό έμπλαστρο". Στην πραγματικότητα, έχει μια πολύ αυστηρή δομή συντονισμού ραδιοσυχνοτήτων και η αρχή μπορεί να επαληθευτεί πλήρως από αναλυτές φάσματος, αναλυτές δικτύου και δοκιμές ανηχοϊκού θαλάμου χωρίς τη θεωρία κενού.

1. Αρχή συντονισμού εδάφους: Η δομή PIFA βασίζεται στη σύζευξη βραχίονα ακτινοβολίας + γείωση για να σχηματίσει έναν ανεστραμμένο βρόχο συντονισμού F. Σε σύγκριση με τις συνηθισμένες κεραίες, εξαρτάται λιγότερο από τη γείωση της κύριας πλακέτας της συσκευής και έχει υψηλότερο συνολικό ποσοστό ανοχής προσαρμογής.

2. Ακτινοβολία χαμηλού προφίλ: Η κεραία είναι εξαιρετικά χαμηλή και εγκατεστημένη κοντά στην άτρακτο, η οποία μπορεί να μειώσει αποτελεσματικά την εξασθένηση του σήματος που προκαλείται από τη θωράκιση του μεταλλικού κελύφους και να λύσει το πρόβλημα της βύθισης του σήματος μετά την τοποθέτηση του εξοπλισμού.

3. Φιλτράρισμα θορύβου: Το PIFA έχει εγγενείς ιδιότητες φιλτραρίσματος που μπορούν να φιλτράρουν τον θόρυβο υψηλής συχνότητας που δημιουργείται από την CPU της μητρικής πλακέτας, το τροφοδοτικό και τη μνήμη, μειώνοντας σημαντικά τον θόρυβο του περιβάλλοντος και βελτιώνοντας την αναλογία σήματος προς θόρυβο.

4. Συμβατός συντονισμός πολλαπλών ζωνών: Μέσω ακριβούς σχεδίασης δρομολόγησης, αυλακώσεων και αντιστοίχισης σύνθετης αντίστασης, μια ενιαία κεραία FPC PIFA μπορεί να φιλοξενήσει ταυτόχρονα πολλαπλές ζώνες, συμπεριλαμβανομένων 2.4G, 5G, Bluetooth και LTE, εξοικονομώντας σημαντικά τον εσωτερικό χώρο της συσκευής.

Αναλυτικές Τεχνικές προδιαγραφές

Πλεονεκτήματα έναντι των ομοτίμων προϊόντων

Οι συνηθισμένες κεραίες στην αγορά έχουν συχνά κοινά προβλήματα, όπως η υψηλή εξασθένηση του περιβλήματος, το ασταθές VSWR, η κακή αντίσταση στις παρεμβολές και η ασυνεπής απόδοση παρτίδας. Η κεραία PIFA παρέχει σαφή πλεονεκτήματα:

· Σε σύγκριση με τις συνηθισμένες κεραίες PCB: Οι κεραίες PCB επηρεάζονται εύκολα από τη θωράκιση του περιβλήματος. Η κεραία μειώνει την εξασθένηση του περιβλήματος κατά περισσότερο από 70%.

· Σε σύγκριση με κεραμικές κεραίες: Οι κεραμικές κεραίες είναι εύθραυστες και ευαίσθητες στις διαφορές θερμοκρασίας, ενώ αυτή η δομή παρέχει καλύτερη αντοχή σε κραδασμούς, αντοχή στη θερμότητα και υψηλότερο συνολικό ρυθμό διέλευσης.

· Σε σύγκριση με τις συνηθισμένες κεραίες FPC: Οι συνηθισμένες κεραίες FPC δεν διαθέτουν δομή συντονισμού PIFA, με αποτέλεσμα σημαντική μετατόπιση σήματος. Η μοναδική μας λύση FPC παρέχει ακριβή συντονισμό και σταθερή απόδοση.

· Σε σύγκριση με κεραίες ελατηρίου χωρίς όνομα: Οι συνηθισμένες κεραίες ελατηρίου δεν έχουν αντιστοιχία σύνθετης αντίστασης, προκαλώντας ασταθή απόδοση σήματος. Το Qianmu Communication εκτελεί πλήρη επιθεώρηση και βαθμονόμηση πριν από την αποστολή.

Πώς να επιλέξετε μια ποιοτική κεραία PIFA

1. Κοιτάξτε τη δομή: Για αεροστεγή σώματα, επιλέξτε τη δομή PIFA αντί να χρησιμοποιείτε τυφλά τις συνηθισμένες κεραίες FPC/PCB.

2. Εξετάστε τα σενάρια εφαρμογής: Για εξοπλισμό δόνησης, επιλέξτε την κεραία PIFA με ελατήριο. για εξαιρετικά λεπτό εξοπλισμό, επιλέξτε την κεραία FPC PIFA.

3 Αναζητήστε συνέπεια παρτίδας: Βαθμονόμηση μεγάλης εργοστασιακής μαζικής παραγωγής, μικρές διαφορές απόδοσης παρτίδων, χαμηλό ποσοστό αποτυχίας μετά την πώληση.

4 Εξετάστε τις δυνατότητες προσαρμογής: Το μέγεθος, η καλωδίωση και η αντιστοίχιση μπορούν να τροποποιηθούν σύμφωνα με τη συνολική δομή του μηχανήματος για να ταιριάζουν σε διαφορετικά σχέδια αναγνωριστικών προϊόντων.

FAQ

Ε1: Μπορεί να προσαρμοστεί σε μέγεθος και ζώνη συχνότητας;

Α: Ναι. Η εταιρεία μας υποστηρίζει προσαρμοσμένη, πλήρους μεγέθους, πλήρους ζώνης αντιστοίχιση σύνθετης αντίστασης για κεραίες ελατηρίου PIFA και μεμονωμένες κεραίες PIFA FPC και προσφέρει δωρεάν βελτιστοποίηση σχήματος.

Ε2: Ποια είναι τα καλύτερα σήματα των κεραιών PIFA από τις κανονικές κεραίες;

Α: Το μεγαλύτερο πλεονέκτημα είναι ότι έχει λιγότερη εξασθένηση στη θήκη, είναι ανθεκτικό στη θωράκιση και τις παρεμβολές και η πραγματική εμπειρία σε ολόκληρο το περιβάλλον του μηχανήματος είναι πολύ καλύτερη από αυτή των συνηθισμένων κεραιών.

Ε3: Υποστηρίζετε την εξαγωγή και μπορείτε να παρέχετε πιστοποιητικό;

Α: Υποστηρίζεται η παγκόσμια εξαγωγή. Διατίθενται CE, ROHS, FCC, εκθέσεις δοκιμών, προσόντα εργοστασίων, που πληρούν πλήρως τις απαιτήσεις προμήθειας B2B για το εξωτερικό εμπόριο.
