Πώς μπορεί μια κεραία WiFi ψηφιακής κορνίζας να βελτιώσει την ασύρματη απόδοση και την απομακρυσμένη μετάδοση εικόνας

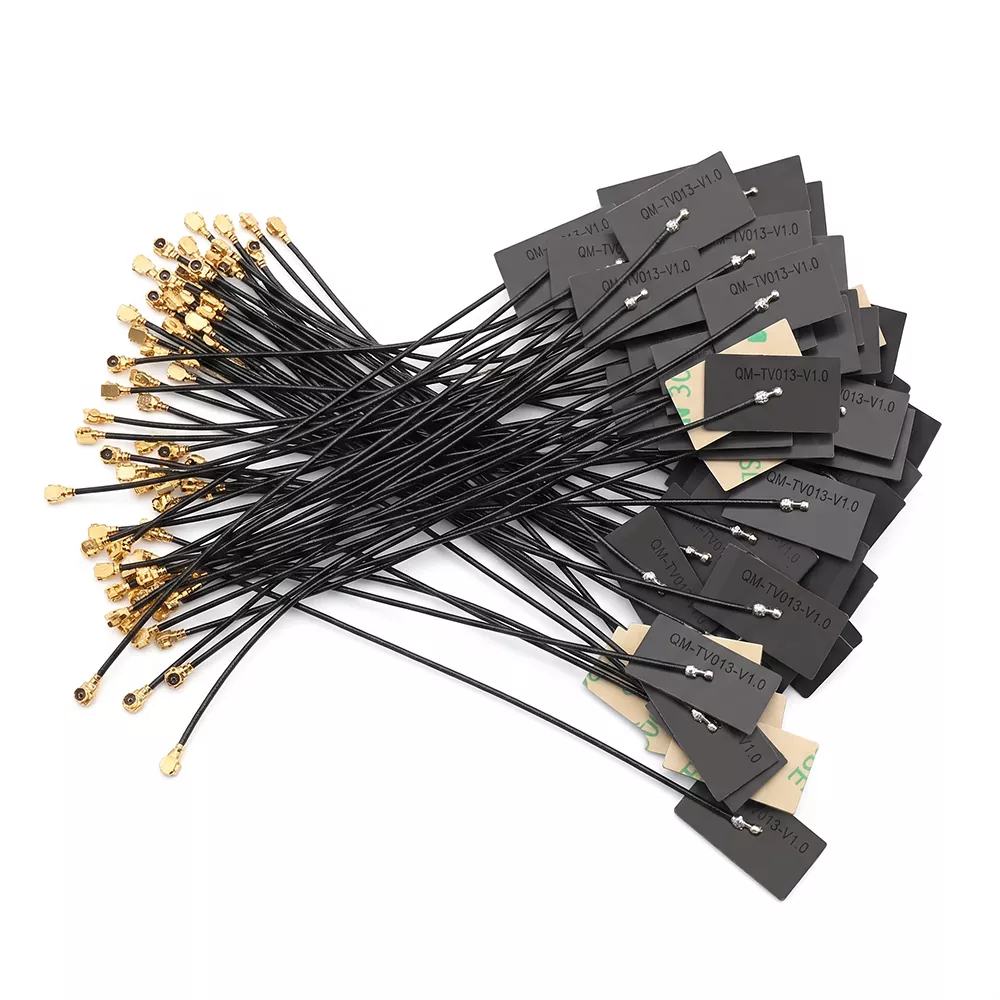

Όταν οι έξυπνες κορνίζες φωτογραφιών χρειάζονται αξιόπιστο συγχρονισμό στο cloud, γρήγορες ενημερώσεις εικόνας και σταθερή ασύρματη συνδεσιμότητα, το σωστόΨηφιακή κορνίζα φωτογραφιών Κεραία WiFiγίνεται ένα σημαντικό στοιχείο υλικού.Qianmuαναπτύσσει αποκλειστικές λύσεις κεραιών για συμπαγείς ψηφιακές κορνίζες φωτογραφιών, βοηθώντας τους κατασκευαστές να αντιμετωπίσουν την εξασθένηση του σήματος, τις εσωτερικές παρεμβολές και τον περιορισμένο χώρο εγκατάστασης μέσω σχεδιασμού ραδιοσυχνοτήτων για συγκεκριμένες εφαρμογές.

Μια ψηφιακή κορνίζα εξαρτάται από το WiFi για λειτουργίες όπως ο συγχρονισμός στο cloud, η απομακρυσμένη μετάδοση φωτογραφιών, οι προγραμματισμένες ενημερώσεις περιεχομένου και η διαχείριση συσκευών βάσει εφαρμογών. Ωστόσο, η κεραία λειτουργεί μέσα σε ένα συμπαγές περίβλημα που περιέχει οθόνες, μπαταρίες, πλακέτες κυκλωμάτων και άλλα εξαρτήματα που μπορεί να επηρεάσουν την απόδοση ραδιοσυχνοτήτων. Μια αποκλειστική κεραία μπορεί να σχεδιαστεί γύρω από τη φυσική δομή του πλαισίου, τις ζώνες λειτουργίας, τον σύνδεσμο, τη δρομολόγηση καλωδίων και τη θέση εγκατάστασης. Η λύση της Qianmu υποστηρίζει εφαρμογές 2,4 GHz και 5 GHz, με τυπικές προδιαγραφές που περιλαμβάνουν σύνθετη αντίσταση 50Ω, SWR ≤1,8, απολαβή 2–4 dBi και διαμορφώσεις FPC, PCB SMT ή εξωτερικής κόλλας-ράβδου. Προσαρμοσμένες διαστάσεις, σύνδεσμοι, μήκη καλωδίων και παράμετροι RF είναι επίσης διαθέσιμες για διαφορετικά σχέδια συσκευών.

Πίνακας περιεχομένων

1. Γιατί μια ψηφιακή κορνίζα χρειάζεται μια αποκλειστική κεραία WiFi;
2. Πώς λειτουργεί η κεραία μέσα σε ένα έξυπνο πλαίσιο φωτογραφιών;
3. Ποιες προδιαγραφές πρέπει να αξιολογήσουν οι αγοραστές;
4. Πού μπορούν να χρησιμοποιηθούν αυτές οι κεραίες;
5. Πώς πρέπει να εγκατασταθεί μια κεραία WiFi;
6. Πώς πρέπει οι κατασκευαστές να επιλέγουν τη σωστή κεραία;
7. Γιατί να σκεφτείτε το Qianmu για προσαρμοσμένη παραγωγή κεραιών;
8. Συχνές Ερωτήσεις

Γιατί μια ψηφιακή κορνίζα χρειάζεται μια αποκλειστική κεραία WiFi;

Μια έξυπνη ψηφιακή κορνίζα είναι κάτι περισσότερο από μια οθόνη. Πολλά σύγχρονα μοντέλα συνδέονται με δρομολογητές, εφαρμογές για κινητά, πλατφόρμες cloud ή συστήματα διαχείρισης περιεχομένου, ώστε οι χρήστες να μπορούν να ανεβάζουν εικόνες από απόσταση και να διαχειρίζονται το περιεχόμενο που εμφανίζεται. Αυτό καθιστά την ασύρματη επικοινωνία σημαντικό μέρος της συνολικής εμπειρίας του προϊόντος.

Η δυσκολία είναι ότι μια κορνίζα έχει συνήθως περιορισμένο εσωτερικό χώρο. Η οθόνη, η μπαταρία, η κύρια πλακέτα, το ηχείο, τα μεταλλικά εξαρτήματα και άλλα ηλεκτρονικά μπορούν να επηρεάσουν την απόδοση της κεραίας. Μια γενική κεραία μπορεί να λειτουργεί υπό εργαστηριακές συνθήκες, αλλά να συμπεριφέρεται διαφορετικά αφού ενσωματωθεί στο τελειωμένο περίβλημα.

Επομένως, μια αποκλειστική κεραία έχει σχεδιαστεί γύρω από το πραγματικό περιβάλλον εφαρμογής. Οι πληροφορίες προϊόντος της Qianmu υποδεικνύουν ότι η λύση της είναι βελτιστοποιημένη για συμπαγείς κορνίζες φωτογραφιών 7 ιντσών έως 15,6 ιντσών και για πιθανές παρεμβολές που προκαλούνται από οθόνες, μπαταρίες και μητρικές πλακέτες.

• Υποστηρίζει σταθερή συνδεσιμότητα cloud και απομακρυσμένη μετάδοση εικόνας.
• Σχεδιασμένο για συμπαγείς εσωτερικούς χώρους εγκατάστασης.
• Διατίθεται για ασύρματες εφαρμογές 2,4 GHz και 5 GHz.
• Μπορεί να διαμορφωθεί με διαφορετικούς συνδέσμους και μήκη καλωδίων.
• Υποστηρίζει δομές κεραίας FPC, PCB SMT και εξωτερικών συγκολλητικών ράβδων.

Πώς λειτουργεί η κεραία μέσα σε ένα έξυπνο πλαίσιο φωτογραφιών;

Η κεραία εκτελεί αμφίδρομη μετατροπή μεταξύ ηλεκτρικών σημάτων και ηλεκτρομαγνητικών κυμάτων. Κατά τη μετάδοση, η μονάδα WiFi της κορνίζας στέλνει ένα ηλεκτρικό σήμα RF στην κεραία. Η κεραία εκπέμπει το σήμα μέσω του περιβάλλοντος χώρου προς έναν ασύρματο δρομολογητή ή σημείο πρόσβασης.

Κατά τη λήψη, τα ασύρματα σήματα από το δρομολογητή συλλαμβάνονται από την κεραία και μετατρέπονται ξανά σε ηλεκτρικά σήματα για επεξεργασία από τη μονάδα WiFi. Αυτή η αμφίδρομη επικοινωνία επιτρέπει λειτουργίες όπως:

1. Απομακρυσμένη μεταφόρτωση εικόνων.
2. Συγχρονισμός φωτογραφιών με βάση το σύννεφο.
3. Ενημερώσεις περιεχομένου εφαρμογών για κινητά.
4. Προγραμματισμένη διαχείριση οθόνης.
5. Έλεγχος συσκευής βάσει δικτύου.

Για τους μηχανικούς προϊόντων, η απόδοση της κεραίας δεν μπορεί να αξιολογηθεί ανεξάρτητα από το περίβλημα. Η τοποθεσία εγκατάστασης, η απόσταση από το έδαφος, η δρομολόγηση καλωδίων, τα περιβάλλοντα υλικά και τα κοντινά ηλεκτρονικά εξαρτήματα μπορούν όλα να επηρεάσουν την πρακτική απόδοση ραδιοσυχνοτήτων.

Ποιες προδιαγραφές πρέπει να αξιολογήσουν οι αγοραστές;

Η επιλογή μιας κεραίας αποκλειστικά με βάση την εμφάνιση ή τον τύπο σύνδεσης μπορεί να δημιουργήσει προβλήματα κατά τη διάρκεια δοκιμών πρωτοτύπων ή μαζικής παραγωγής. Οι μηχανικοί ραδιοσυχνοτήτων και οι ομάδες αγορών θα πρέπει να εξετάσουν το εύρος συχνοτήτων, την αντίσταση, το SWR, το κέρδος, τη δομή της κεραίας, τις προδιαγραφές καλωδίου, τη σύνδεση και τις περιβαλλοντικές απαιτήσεις πριν επιβεβαιώσουν ένα μοντέλο.

Αυτές οι παράμετροι πρέπει πάντα να λαμβάνονται υπόψη μαζί με το τελικό περίβλημα και την ασύρματη μονάδα. Ένα υψηλότερο ονομαστικό κέρδος δεν σημαίνει αυτόματα καλύτερη απόδοση σε κάθε προϊόν, επειδή η απόδοση και η αντιστοίχιση της κεραίας εξαρτώνται σε μεγάλο βαθμό από τη γύρω δομή.

Πού μπορούν να χρησιμοποιηθούν αυτές οι κεραίες;

Μια αποκλειστική κεραία μπορεί να υποστηρίξει διαφορετικές κατηγορίες προϊόντων έξυπνης κορνίζας. Η κοινή απαίτηση είναι η αξιόπιστη ασύρματη επικοινωνία μέσα σε ένα συμπαγές ηλεκτρονικό περίβλημα.

• Οικιακές έξυπνες κορνίζες φωτογραφιών:Κατάλληλο για προϊόντα 7 ιντσών, 8 ιντσών, 10,1 ιντσών, 12 ιντσών και 15,6 ιντσών.
• Πλαίσια σύννεφων με οθόνη αφής:Υποστηρίζει προϊόντα που λαμβάνουν φωτογραφίες μέσω εφαρμογών για κινητά και πλατφορμών cloud.
• Εμπορικά πλαίσια προβολής:Ισχύει για οθόνες ξενοδοχείων, οθόνες πληροφοριών ξενώνων, διαφημιστικά πλαίσια λόμπι και προϊόντα εταιρικής προβολής.
• Φορητά προϊόντα δώρου:Χρήσιμο για ασύρματες κορνίζες φωτογραφιών με μπαταρία, σχεδιασμένες για καταναλωτικές και διασυνοριακές αγορές ηλεκτρονικού εμπορίου.
• Ενσωματωμένα ηλεκτρονικά:Μπορεί να ενσωματωθεί με λύσεις μητρικής πλακέτας που βασίζονται σε πλατφόρμες όπως Rockchip, Allwinner και ESP32.

Για μη τυποποιημένα προϊόντα, η ανάπτυξη κεραίας μπορεί να βασίζεται σε δομικά σχέδια, χώρο εγκατάστασης, απαιτήσεις διεπαφής και την ασύρματη μονάδα που χρησιμοποιείται από την τελική συσκευή.

Πώς πρέπει να εγκατασταθεί μια κεραία WiFi;

Η σωστή εγκατάσταση είναι απαραίτητη γιατί ακόμη και μια τεχνικά κατάλληλη κεραία μπορεί να υποβαθμιστεί η απόδοση εάν τοποθετηθεί λανθασμένα μέσα στο περίβλημα.

Βήμα 1: Προετοιμάστε την περιοχή εγκατάστασης

Απενεργοποιήστε την κορνίζα και αφαιρέστε το πίσω κάλυμμα. Καθαρίστε την προβλεπόμενη περιοχή εγκατάστασης και βεβαιωθείτε ότι υπάρχει επαρκής χώρος για το σώμα της κεραίας και το ομοαξονικό καλώδιο. Αποφύγετε σημεία όπου μεταλλικές κατασκευές μπορεί να εμποδίσουν τη διαδρομή ραδιοσυχνοτήτων.

Βήμα 2: Τοποθετήστε την κεραία

Για μια κεραία FPC, τοποθετήστε την αυτοκόλλητη κεραία επίπεδη σε μια κατάλληλη εσωτερική επιφάνεια. Αποφύγετε τις άμεσες παρεμβολές από την οθόνη, την μπαταρία, τα εξαρτήματα της κύριας πλακέτας και άλλα πιθανά εμπόδια ραδιοσυχνοτήτων. Οι εξωτερικές κεραίες συγκολλητικής ράβδου πρέπει να τοποθετούνται με ασφάλεια στο καθορισμένο σημείο στερέωσής τους.

Βήμα 3: Σύνδεση και δοκιμή

Συνδέστε την κεραία στη μονάδα WiFi χρησιμοποιώντας τη σωστή υποδοχή RF. Διατηρήστε το ομοαξονικό καλώδιο οργανωμένο και αποφύγετε περιττές απότομες κάμψεις, συμπίεση ή μπέρδεμα. Μετά τη συναρμολόγηση του περιβλήματος, δοκιμάστε τη συνδεσιμότητα δικτύου, την απομακρυσμένη μετάδοση εικόνας και τη λειτουργία μεγάλης διάρκειας.

Για μαζική παραγωγή, οι κατασκευαστές θα πρέπει να ακολουθούν ένα τυποποιημένο σχέδιο εγκατάστασης. Η σταθερή τοποθέτηση της κεραίας συμβάλλει στη μείωση της διακύμανσης μεταξύ των μονάδων παραγωγής.

Πώς πρέπει οι κατασκευαστές να επιλέγουν τη σωστή κεραία;

Οι ομάδες προϊόντων θα πρέπει να αξιολογούν την επιλογή κεραίας ως μέρος του πλήρους ασύρματου συστήματος αντί να τη αντιμετωπίζουν ως μεμονωμένο στοιχείο. Η παρακάτω λίστα ελέγχου μπορεί να βοηθήσει στη μείωση των κινδύνων πρωτότυπου και παραγωγής.

1. Επιβεβαιώστε τη ζώνη ασύρματης σύνδεσης.Προσδιορίστε εάν η συσκευή απαιτεί λειτουργία 2,4 GHz, 5 GHz ή διπλής ζώνης.
2. Ελέγξτε τον διαθέσιμο χώρο εγκατάστασης.Μετρήστε την περιοχή της κεραίας και λάβετε υπόψη τη θέση της οθόνης, της μπαταρίας, του PCB και του περιβλήματος.
3. Ταιριάξτε την υποδοχή RF.Επαληθεύστε εάν η μονάδα απαιτεί IPEX4, MHF1, RP-SMA ή άλλη διεπαφή.
4. Καθορίστε τις απαιτήσεις καλωδίων.Το μήκος του καλωδίου και η δρομολόγηση πρέπει να καθοριστούν πριν από την οριστικοποίηση της κεραίας.
5. Αξιολογήστε την απόδοση RF στο τελικό προϊόν.Η δοκιμή πρωτοτύπων θα πρέπει να πραγματοποιηθεί μετά την εγκατάσταση της κεραίας στο πραγματικό περίβλημα.
6. Ζητήστε δείγματα πριν από τη μαζική παραγωγή.Η επικύρωση δείγματος βοηθά στην επιβεβαίωση της συμβατότητας και μειώνει τον κίνδυνο προβλημάτων σήματος μεγάλης κλίμακας.
7. Εξετάστε τη δυνατότητα προσαρμογής.Ένας κατασκευαστής ικανός να προσαρμόζει τις διαστάσεις, το κέρδος, τους συνδέσμους και τις προδιαγραφές καλωδίων μπορεί να υποστηρίξει καλύτερα μη τυποποιημένα σχέδια προϊόντων.

Για τις ομάδες προμηθειών, η απευθείας επικοινωνία με τον κατασκευαστή της κεραίας μπορεί επίσης να απλοποιήσει την τεχνική διευκρίνιση, τη δοκιμή δειγμάτων, τον συντονισμό παραγωγής και τις επακόλουθες αλλαγές σχεδιασμού.

Γιατί να σκεφτείτε το Qianmu για προσαρμοσμένη παραγωγή κεραιών;

Η Qianmu Communication εστιάζει στην έρευνα, ανάπτυξη και παραγωγή κεραιών επικοινωνίας, συμπεριλαμβανομένων κεραιών FPC, κεραιών PCB, κεραιών WiFi, κεραιών Bluetooth, κεραιών 5G, κεραιών GPS και προσαρμοσμένων λύσεων RF.

Για εφαρμογές ψηφιακής κορνίζας, το Qianmu παρέχει αποκλειστικά σχέδια αντί να βασίζεται μόνο σε γενικές διαμορφώσεις κεραίας. Οι δυνατότητες παραγωγής του υποστηρίζουν προσαρμογή με βάση τις διαστάσεις του προϊόντος, τις μονάδες επικοινωνίας, τη συχνότητα λειτουργίας, τη θέση εγκατάστασης, τις απαιτήσεις σύνδεσης και τις προδιαγραφές καλωδίων.

Οι δημοσιευμένες προδιαγραφές προϊόντος του κατασκευαστή περιλαμβάνουν συμμόρφωση με RoHS και REACH, ενώ μπορεί να παρέχεται βοήθεια για πιστοποίηση CE και FCC σύμφωνα με τις απαιτήσεις του έργου. Για έργα OEM και ODM, οι αγοραστές μπορούν επίσης να αξιολογήσουν δείγματα πριν προχωρήσουν στην παραγωγή όγκου.

Για πρόσθετες πληροφορίες σχετικά με τις δυνατότητες κεραίας του Qianmu, εξερευνήστε τοΛύσεις κατασκευής κεραιών Qianmuή αναθεωρήστε το ειδικόΣελίδα προϊόντος Ψηφιακή κορνίζα φωτογραφιών Κεραία WiFi.

Συχνές Ερωτήσεις

Μπορούν να προσαρμοστούν οι διαστάσεις της κεραίας και ο σύνδεσμος;

Ναί. Το Qianmu υποστηρίζει την προσαρμογή των διαστάσεων της κεραίας, του μήκους του καλωδίου, των παραμέτρων απολαβής και των τύπων σύνδεσης σύμφωνα με τη δομή της συσκευής, τον χώρο εγκατάστασης και τη διεπαφή της μονάδας WiFi.

Η κεραία υποστηρίζει WiFi και 2,4 GHz και 5 GHz;

Η τυπική προδιαγραφή υποστηρίζει 2400–2500 MHz και 5150–5850 MHz. Οι συγκεκριμένες διαμορφώσεις ζώνης μπορούν να συζητηθούν σύμφωνα με την ασύρματη μονάδα και τις απαιτήσεις της εφαρμογής.

Ποιες δομές κεραίας είναι διαθέσιμες για ψηφιακές κορνίζες φωτογραφιών;

Οι διαθέσιμες δομές περιλαμβάνουν εύκαμπτες κεραίες FPC, κεραίες PCB SMT και εξωτερικές κεραίες συγκολλητικής ράβδου. Η κατάλληλη δομή εξαρτάται από το περίβλημα, τον διαθέσιμο χώρο, τη μέθοδο εγκατάστασης και τον σχεδιασμό RF.

Τι πρέπει να ελέγχεται πριν κάνετε μια μαζική παραγγελία;

Οι κατασκευαστές θα πρέπει να δοκιμάσουν την κεραία στο περίβλημα του τελικού προϊόντος και να αξιολογήσουν την ασύρματη σταθερότητα, την απομακρυσμένη μετάδοση εικόνας, την αξιοπιστία της σύνδεσης και την απόδοση υπό ρεαλιστικές συνθήκες λειτουργίας. Αυτό βοηθά στον εντοπισμό ζητημάτων ολοκλήρωσης πριν από τη μαζική παραγωγή.

Μπορεί η κεραία να χρησιμοποιηθεί για εμπορικά προϊόντα ψηφιακής οθόνης;

Ναί. Η σειρά εφαρμογών περιλαμβάνει εμπορικά έξυπνα πλαίσια οθόνης, οθόνες ξενοδοχείων και ξενώνων, διαφημιστικά πλαίσια λόμπι, προϊόντα εταιρικής προβολής και άλλες συνδεδεμένες εφαρμογές ψηφιακής κορνίζας.

Σύναψη

Μια αξιόπιστη ασύρματη σύνδεση είναι απαραίτητη για σύγχρονες έξυπνες κορνίζες φωτογραφιών που εξαρτώνται από το συγχρονισμό cloud και την απομακρυσμένη διαχείριση περιεχομένου. Η επιλογή μιας κεραίας με βάση τη συχνότητα, την αντιστοίχιση ραδιοσυχνοτήτων, τον χώρο εγκατάστασης, την υποδοχή, τη δρομολόγηση καλωδίων και την πραγματική απόδοση του περιβλήματος μπορεί να βοηθήσει τους κατασκευαστές να δημιουργήσουν ένα πιο συνεπές ασύρματο σύστημα. Εάν αναπτύσσετε μια νέα κορνίζα, αντικαθιστάτε μια υπάρχουσα κεραία ή σχεδιάζετε παραγωγή OEM/ODM,επικοινωνήστε μαζί μαςγια να συζητήσετε τις διαστάσεις της κεραίας σας, τις απαιτήσεις συχνότητας, τη διαμόρφωση των συνδέσμων, τα δείγματα και τις προσαρμοσμένες ανάγκες παραγωγής με την ομάδα μηχανικών της Qianmu.
