Κεραίες FPC έναντι PCB: Βασικές διαφορές για συμπαγείς ηλεκτρονικές συσκευές

Η επιλογή μιας κεραίας για μια συμπαγή ηλεκτρονική συσκευή περιλαμβάνει περισσότερα από την εύρεση ενός εξαρτήματος που να ταιριάζει στον διαθέσιμο χώρο. Η κεραία πρέπει να λειτουργεί με τη διάταξη PCB, το περίβλημα, τη συχνότητα λειτουργίας και τα γύρω εξαρτήματα της συσκευής.

Οι κεραίες FPC και οι κεραίες PCB είναι δύο επιλογές για ενσωματωμένα ασύρματα σχέδια. Και τα δύο μπορούν να χρησιμοποιηθούν σε συμπαγή ηλεκτρονικά, αλλά διαφέρουν ως προς την κατασκευή, τις απαιτήσεις εγκατάστασης και τον τρόπο προσαρμογής τους στη διαδικασία κατασκευής.

Για τους μηχανικούς που αναπτύσσουν συσκευές IoT, tablet, φορητές ηλεκτρονικές συσκευές και ασύρματα τερματικά, η έγκαιρη κατανόηση αυτών των διαφορών μπορεί να βοηθήσει στην αποφυγή περιττών αλλαγών σχεδιασμού κατά τη δημιουργία πρωτοτύπων.

Τι είναι μια κεραία FPC;

Μια κεραία FPC χρησιμοποιεί ένα αγώγιμο σχέδιο σε ένα εύκαμπτο υπόστρωμα τυπωμένου κυκλώματος. Η λεπτή δομή του επιτρέπει την εγκατάστασή του σε κατάλληλους στενούς χώρους ή κατά μήκος ορισμένων καμπυλωτών επιφανειών μέσα σε ένα ηλεκτρονικό περίβλημα.

Αυτό μπορεί να είναι χρήσιμο όταν το κύριο PCB δεν παρέχει αρκετό κατάλληλο χώρο για την κεραία ή όταν το περίβλημα της συσκευής απαιτεί διαφορετική θέση τοποθέτησης.

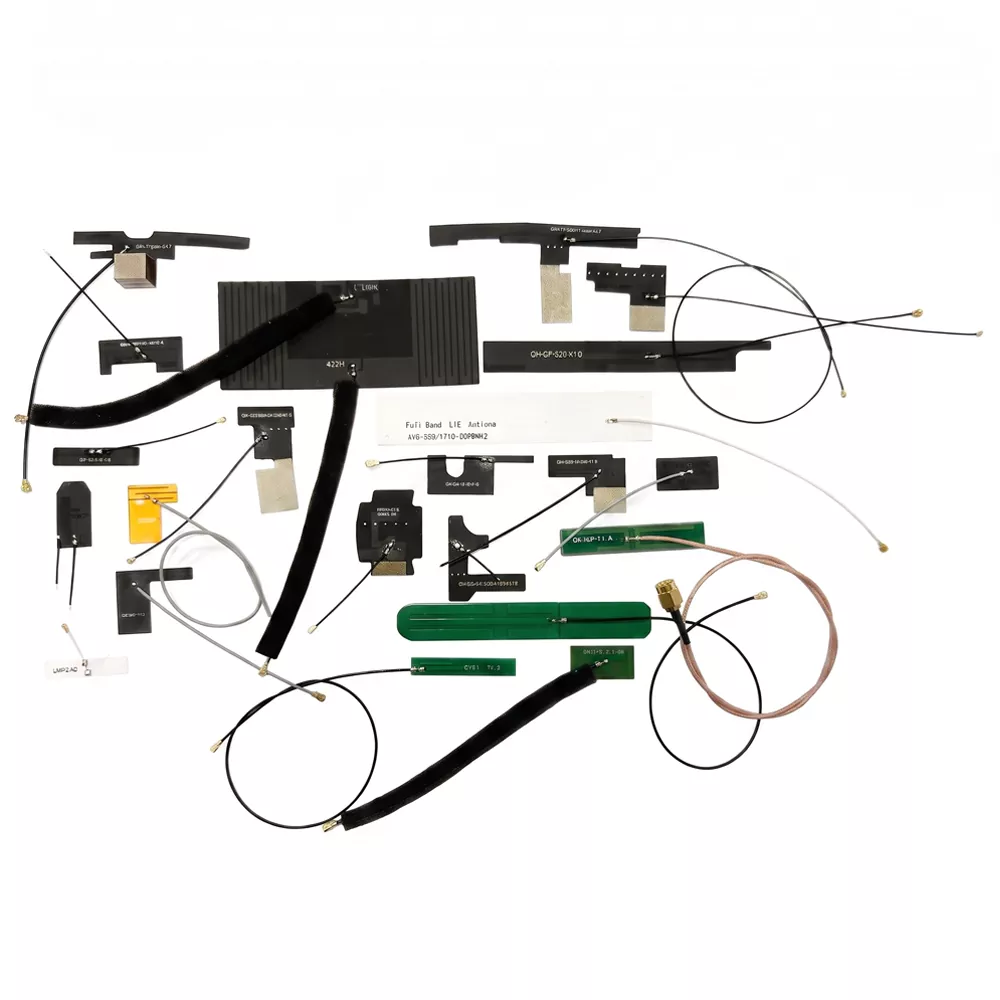

Τυπικές εφαρμογές περιλαμβάνουν φορετά ηλεκτρονικά, τερματικά χειρός, φορητές συσκευές και συμπαγή εξοπλισμό IoT. ΟΕύρος κεραίας FPCαπό την Qianmu καλύπτει ενσωματωμένες λύσεις κεραίας για διαφορετικές ασύρματες εφαρμογές, με προδιαγραφές επιλεγμένες σύμφωνα με τις απαιτήσεις της συσκευής.

Κατά την αξιολόγηση μιας κεραίας FPC, οι μηχανικοί πρέπει να ελέγχουν τις διαστάσεις της, τη συχνότητα λειτουργίας, τις επιλογές καλωδίου και συνδέσμου, τη μέθοδο τοποθέτησης και την απόσταση από τα κοντινά μεταλλικά εξαρτήματα.

Τι είναι μια κεραία PCB;

Μια κεραία PCB σχηματίζεται από ένα αγώγιμο σχέδιο σε μια πλακέτα τυπωμένου κυκλώματος. Ανάλογα με το σχεδιασμό, μπορεί να ενσωματωθεί στο κύριο PCB ή να τοποθετηθεί σε ειδική πλακέτα.

Αυτή η προσέγγιση μπορεί να μειώσει την ανάγκη για ξεχωριστό εξάρτημα κεραίας όταν η πλακέτα κυκλώματος έχει αρκετό χώρο για το στοιχείο ακτινοβολίας και την απαιτούμενη απόσταση. Συχνά θεωρείται για ασύρματες μονάδες, ελεγκτές IoT, έξυπνο οικιακό εξοπλισμό και άλλα προϊόντα με σχετικά σταθερή διάταξη πλακέτας.

Ωστόσο, μια κεραία PCB δεν είναι αυτόματα η επιλογή χαμηλότερου κόστους ή καλύτερης απόδοσης. Τα αποτελέσματά του εξαρτώνται από τη γεωμετρία της κεραίας, το επίπεδο γείωσης, τα υλικά πλακέτας, τα κοντινά εξαρτήματα και το τελικό περίβλημα.

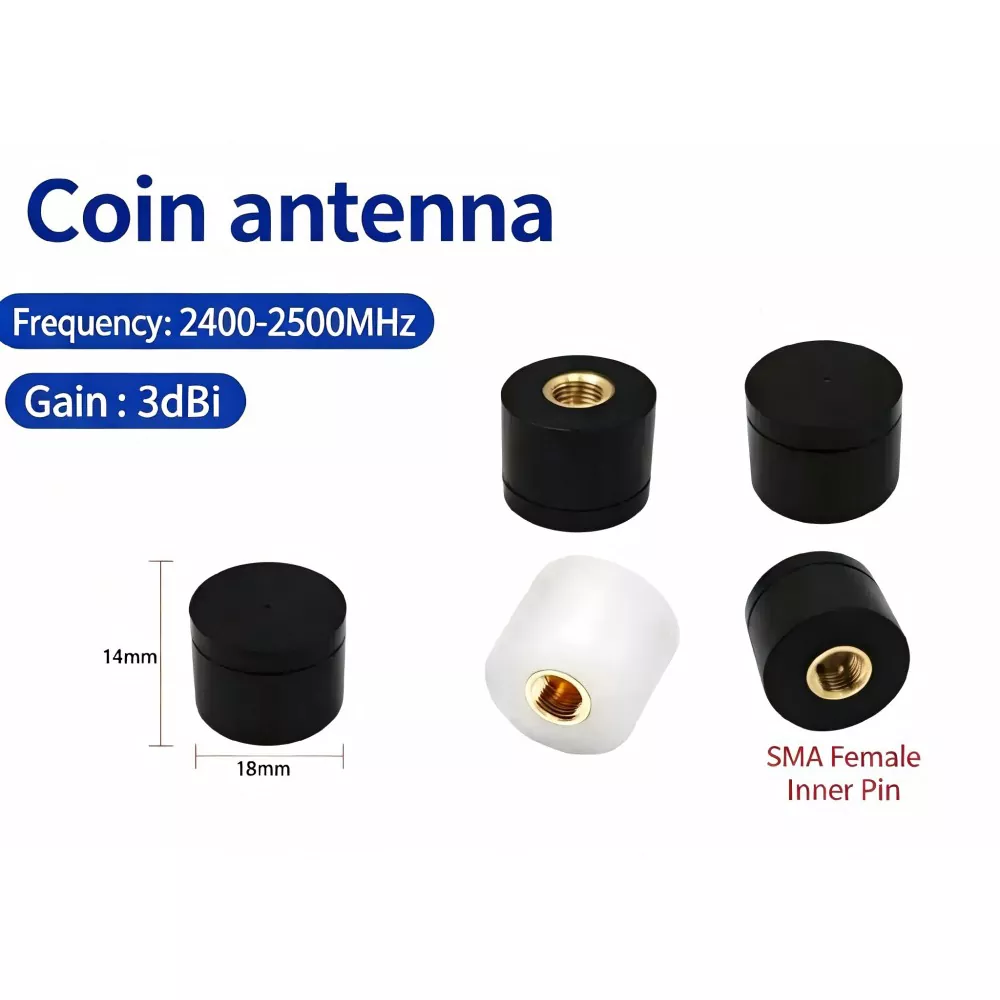

του Qianmuενσωματωμένες λύσεις κεραίαςπεριλαμβάνουν προσεγγίσεις που βασίζονται σε FPC και ενσωματωμένες σε PCB για διαφορετικές δομές συσκευών.

Κεραία FPC έναντι κεραίας PCB: Βασικές διαφορές

Η πρακτική διαφορά είναι πώς κάθε κεραία ταιριάζει στο προϊόν. Μια κεραία FPC παρέχει περισσότερη ελευθερία στην τοποθέτηση, ενώ μια κεραία PCB μπορεί να απλοποιήσει την ενσωμάτωση όταν η πλακέτα κυκλώματος έχει σχεδιαστεί γύρω της.

Κανένας από τους δύο τύπους δεν εγγυάται καλύτερη ασύρματη απόδοση χωρίς δοκιμή στην προβλεπόμενη συσκευή.

1. Χώρος Εγκατάστασης και Μηχανολογικός Σχεδιασμός

Ο διαθέσιμος χώρος είναι συχνά ο πρώτος παράγοντας για αξιολόγηση.

Μια κεραία FPC μπορεί να τοποθετηθεί κατά μήκος ενός τοίχου περιβλήματος ή μέσα σε μια στενή εσωτερική περιοχή, υπό την προϋπόθεση ότι τηρούνται τα όρια κάμψης της κεραίας, οι συνθήκες τοποθέτησης και οι ηλεκτρικές απαιτήσεις. Αυτό μπορεί να είναι χρήσιμο σε συσκευές όπου η μπαταρία, η οθόνη και η κύρια πλακέτα καταλαμβάνουν το μεγαλύτερο μέρος του διαθέσιμου χώρου.

Μια κεραία PCB χρειάζεται μια κατάλληλη περιοχή στην πλακέτα κυκλώματος. Η διάταξή του πρέπει να λαμβάνει υπόψη το στοιχείο ακτινοβολίας, το επίπεδο γείωσης και την απόσταση από άλλα εξαρτήματα.

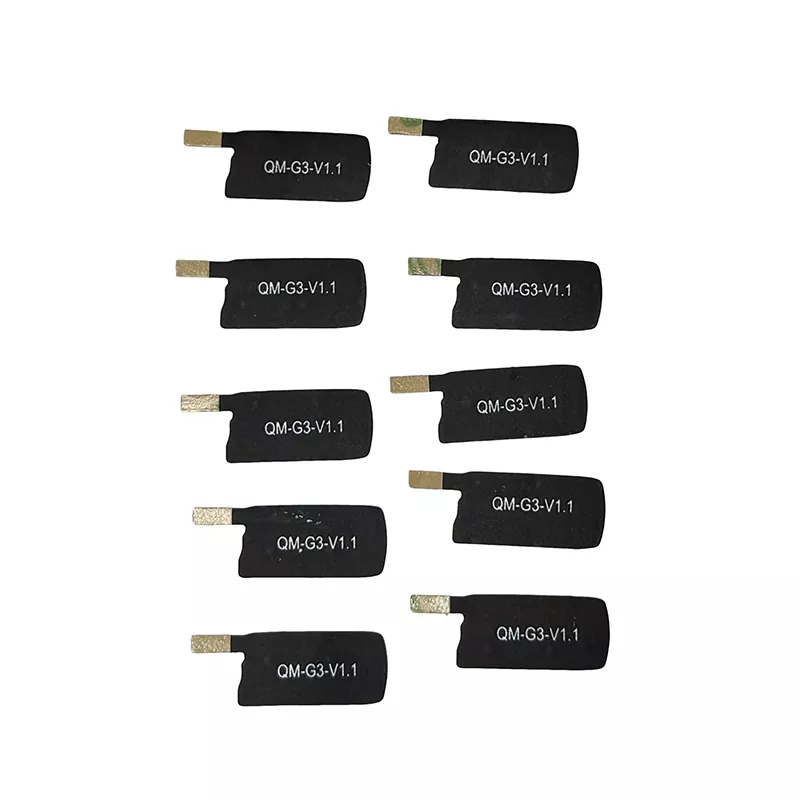

Για παράδειγμα, ένα tablet με σφιχτή εσωτερική διάταξη μπορεί να ωφεληθεί από την αξιολόγηση μιας ευέλικτης κεραίας που μπορεί να τοποθετηθεί μακριά από πολυσύχναστες περιοχές. του QianmuΕξαιρετικά λεπτή κεραία FPC Tabletείναι ένα σχετικό προϊόν προς εξέταση κατά την αξιολόγηση αυτού του τύπου ενσωμάτωσης.

Η τελική επιλογή θα πρέπει να βασίζεται στον πλήρη μηχανικό σχεδιασμό και όχι μόνο στις διαστάσεις της κεραίας.

2. Απόδοση RF και σταθερότητα σήματος

Μια εύκαμπτη κεραία δεν παρέχει αυτόματα ισχυρότερη λήψη και μια κεραία ενσωματωμένη σε PCB δεν είναι απαραίτητα πιο σταθερή.

Η απόδοση εξαρτάται από τη συχνότητα λειτουργίας, τη γεωμετρία της κεραίας, την αντιστοίχιση σύνθετης αντίστασης, την αναφορά εδάφους, τα υλικά του περιβλήματος και τα γύρω εξαρτήματα. Οι μπαταρίες, οι μεταλλικοί βραχίονες, οι οθόνες και τα καλώδια μπορούν όλα να επηρεάσουν την εγκατεστημένη κεραία.

Πριν επιλέξουν μια κεραία, οι μηχανικοί θα πρέπει να επιβεβαιώσουν τις ακόλουθες παραμέτρους:

• Συχνότητα λειτουργίας και απαιτούμενο εύρος ζώνης

• Αντίσταση και VSWR

• Μοτίβο κέρδους και ακτινοβολίας

• Διάκενο επιπέδου γείωσης και κεραίας

• Απαιτήσεις σύνδεσης και καλωδίου τροφοδοσίας

• Απόδοση στο τελειωμένο περίβλημα

Για συμπαγείς ασύρματες συσκευές, η δοκιμή της κεραίας στην πραγματική θέση εγκατάστασης είναι ιδιαίτερα σημαντική. Τα αποτελέσματα που λαμβάνονται από μια αυτόνομη κεραία ενδέχεται να μην αντιπροσωπεύουν την απόδοσή της μετά τη συναρμολόγηση της κεραίας στο τελικό προϊόν.

3. Κόστος κατασκευής και συναρμολόγησης

Το συνολικό κόστος εξαρτάται από τον πλήρη σχεδιασμό της συσκευής, όχι μόνο από την τιμή της κεραίας.

Μια κεραία PCB μπορεί να μειώσει τα ξεχωριστά εξαρτήματα και τα βήματα συναρμολόγησης όταν ταιριάζει σε μια υπάρχουσα διάταξη πλακέτας. Ωστόσο, εάν ο σχεδιασμός απαιτεί αλλαγές στις διαστάσεις, τη δρομολόγηση ή την τοποθέτηση εξαρτημάτων PCB, αυτές οι αλλαγές μπορεί να αυξήσουν τις εργασίες ανάπτυξης.

Μια κεραία FPC είναι ξεχωριστό εξάρτημα και μπορεί να απαιτεί πρόσθετα υλικά στερέωσης, καλώδιο ή βύσμα. Ωστόσο, μπορεί να είναι πιο πρακτικό όταν αποφεύγεται ένας σημαντικός επανασχεδιασμός PCB ή περιβλήματος.

Για έργα OEM, συγκρίνετε τα ακόλουθα κόστη:

• Κατασκευή κεραίας

• Τροποποιήσεις PCB και περιβλήματος

• Καλώδια, σύνδεσμοι και υλικά στερέωσης

• Συναρμολόγηση και επιθεώρηση

• Δοκιμή πρωτοτύπων και συντονισμός RF

• Όγκος παραγωγής και αναμενόμενη ζήτηση

Το να ζητάτε προσφορές με βάση τις ίδιες τεχνικές απαιτήσεις παρέχει μια πιο χρήσιμη σύγκριση από το να κρίνουμε τις δύο τεχνολογίες από τις βασικές τιμές των εξαρτημάτων τους.

4. Ποια κεραία είναι κατάλληλη για την εφαρμογή σας;

Ο κατάλληλος σχεδιασμός εξαρτάται από τη φυσική δομή της συσκευής και τις ασύρματες απαιτήσεις.

Φορητές και φορητές συσκευές:Μια κεραία FPC μπορεί να αξίζει να αξιολογηθεί όταν το περίβλημα είναι κυρτό ή η εσωτερική διάταξη αφήνει περιορισμένο χώρο για μια άκαμπτη δομή κεραίας.

Έξυπνο σπίτι και προϊόντα IoT:Και οι δύο επιλογές μπορεί να είναι κατάλληλες. Η απόφαση εξαρτάται από το ασύρματο πρότυπο, τη διάταξη της πλακέτας, το περίβλημα και τη διαδικασία συναρμολόγησης.

Βιομηχανικός ασύρματος εξοπλισμός:Μια κεραία PCB μπορεί να λειτουργήσει καλά όταν η διάταξη της πλακέτας είναι σταθερή και υπάρχει επαρκής χώρος. Μια κεραία FPC μπορεί να είναι χρήσιμη όταν ο χώρος τοποθέτησης είναι περιορισμένος.

Τερματικά tablet και χειρός:Μια ευέλικτη κεραία μπορεί να παρέχει πρόσθετες επιλογές τοποθέτησης, ιδιαίτερα όταν η εσωτερική δομή είναι γεμάτη. Η τελική επιλογή εξακολουθεί να απαιτεί επικύρωση RF.

του Qianmuγκάμα προϊόντωνπεριλαμβάνει κατηγορίες εσωτερικής και εξωτερικής κεραίας για διαφορετικές ασύρματες εφαρμογές. Η ανασκόπηση των διαθέσιμων δομών προϊόντων μαζί με τα σχέδια της συσκευής μπορεί να βοηθήσει στον περιορισμό των κατάλληλων επιλογών.

5. Ποιες πληροφορίες χρειάζονται για μια προσαρμοσμένη κεραία;

Πριν ζητήσετε μια προσφορά ή ένα πρωτότυπο, προετοιμάστε τις βασικές λεπτομέρειες της προβλεπόμενης εφαρμογής:

1. Ζώνη συχνότητας:Καθορίστε τις απαιτούμενες συχνότητες λειτουργίας και τα πρότυπα ασύρματης σύνδεσης.

2. Διαθέσιμες διαστάσεις:Παρέχετε το μέγιστο μέγεθος κεραίας και τη διαθέσιμη περιοχή εγκατάστασης.

3. Δομή συσκευής:Μοιραστείτε τα σχέδια PCB, τις διαστάσεις του περιβλήματος και τις θέσεις των κοντινών μεταλλικών εξαρτημάτων ή μπαταριών.

4. Απαιτήσεις RF:Προσδιορίστε την αντίσταση στόχου, το εύρος ζώνης, το VSWR, το κέρδος και άλλα ισχύοντα κριτήρια απόδοσης.

5. Μέθοδος σύνδεσης:Επιβεβαιώστε εάν η σχεδίαση χρειάζεται απευθείας σύνδεση PCB, ομοαξονικό καλώδιο, υποδοχή IPEX ή άλλη διεπαφή.

6. Απαιτήσεις δοκιμής:Καθορίστε τυχόν απαιτούμενες μετρήσεις ραδιοσυχνοτήτων ή επικύρωση σε επίπεδο προϊόντος.

7. Σχέδιο παραγωγής:Δώστε την ποσότητα πρωτοτύπου, τον αναμενόμενο όγκο παραγγελιών και το χρονοδιάγραμμα ανάπτυξης.

Αυτές οι λεπτομέρειες βοηθούν να καθοριστεί εάν μια κεραία FPC, μια κεραία PCB ή άλλη ενσωματωμένη δομή κεραίας είναι κατάλληλη για το έργο.

Συχνές Ερωτήσεις

Είναι μια κεραία FPC καλύτερη από μια κεραία PCB;

Όχι σε κάθε εφαρμογή. Οι κεραίες FPC παρέχουν μεγαλύτερη ευελιξία στη φυσική τοποθέτηση, ενώ οι κεραίες PCB μπορούν να απλοποιήσουν την ενσωμάτωση όταν η διάταξη της πλακέτας παρέχει επαρκή χώρο. Η σωστή επιλογή εξαρτάται από τη δομή της συσκευής και τις απαιτήσεις RF.

Μπορούν οι κεραίες FPC και PCB να υποστηρίζουν Wi-Fi και Bluetooth;

Ναί. Και τα δύο μπορούν να σχεδιαστούν για εφαρμογές Wi-Fi και Bluetooth, συμπεριλαμβανομένων προϊόντων 2,4 GHz. Η συμβατότητα εξαρτάται από το σχεδιασμό της κεραίας, το εύρος ζώνης, την αντιστοίχιση και τις συνθήκες εγκατάστασης.

Μια κεραία PCB κοστίζει πάντα λιγότερο;

Όχι. Μια κεραία PCB μπορεί να μειώσει τις εργασίες συναρμολόγησης και των χωριστών εξαρτημάτων, αλλά ο επανασχεδιασμός PCB μπορεί να προσθέσει κόστος ανάπτυξης. Μια κεραία FPC μπορεί να είναι πιο οικονομική όταν αποφεύγει σημαντικές αλλαγές στην κύρια πλακέτα ή το περίβλημα.

Τι επηρεάζει την απόδοση μιας ενσωματωμένης κεραίας;

Η συχνότητα λειτουργίας, η γεωμετρία της κεραίας, το επίπεδο γείωσης, η αντιστοίχιση σύνθετης αντίστασης, τα υλικά του περιβλήματος και τα κοντινά εξαρτήματα μπορούν όλα να επηρεάσουν την απόδοση. Η δοκιμή στην τελική συσκευή είναι απαραίτητη.

Μπορεί η Qianmu να παρέχει μια προσαρμοσμένη κεραία FPC;

Η σελίδα κεραίας FPC του Qianmu περιγράφει τις διαθέσιμες επιλογές προσαρμογής, συμπεριλαμβανομένων των διαστάσεων, της συχνότητας, των υποδοχών σύνδεσης, των καλωδίων και των μεθόδων εγκατάστασης. Οι τελικές προδιαγραφές θα πρέπει να επιβεβαιωθούν σε σχέση με τις απαιτήσεις RF και τις μηχανικές απαιτήσεις του έργου.

Επιλογή μεταξύ κεραιών FPC και PCB

Η απόφαση μεταξύ μιας κεραίας FPC και μιας κεραίας PCB θα πρέπει να ξεκινά με τη διάταξη της συσκευής, τη συχνότητα λειτουργίας και την απαιτούμενη ασύρματη απόδοση. Η ευελιξία εγκατάστασης, τα βήματα συναρμολόγησης και το συνολικό κόστος ανάπτυξης θα πρέπει στη συνέχεια να αξιολογηθούν μαζί.

Για συμπαγή ηλεκτρονικά προϊόντα, η έγκαιρη επιβεβαίωση της θέσης της κεραίας και η δοκιμή του σχεδιασμού στο προβλεπόμενο περίβλημά της μπορεί να μειώσει τις αλλαγές που μπορούν να αποφευχθούν αργότερα κατά την ανάπτυξη.

Για να αξιολογήσετε μια κατάλληλη επιλογή, ελέγξτε τις λύσεις κεραίας FPC της Qianmu και άλλες ενσωματωμένες επιλογές κεραίας παράλληλα με τις απαιτήσεις της συσκευής σας.
