Πώς μπορεί μια ενσωματωμένη κεραία ραδιοφώνου FM να ​​βελτιώσει τη λήψη σήματος σε συμπαγείς ηλεκτρονικές συσκευές

Qianmuαναπτύσσει τοΕνσωματωμένη κεραία ραδιοφώνου FMγια συμπαγή προϊόντα με δυνατότητα FM που απαιτούν αξιόπιστη λήψη χωρίς την προσθήκη εκτεθειμένης εξωτερικής κεραίας. Σχεδιασμένο για τη ζώνη εκπομπής FM 88–108 MHz, αυτό το συμπαγές εξάρτημα ραδιοσυχνοτήτων συνδυάζει πυρήνα φερρίτη, πηνίο χαλκού με περιέλιξη ακριβείας και ευέλικτες επιλογές σύνδεσης για συστήματα ήχου αυτοκινήτου, ηχεία Bluetooth, φορητά ραδιόφωνα, έξυπνο οικιακό εξοπλισμό και άλλες ηλεκτρονικές συσκευές.

Μια ενσωματωμένη κεραία FM είναι κάτι περισσότερο από μια εξοικονόμηση χώρου για μια τηλεσκοπική κεραία. Η δομή μαγνητικής επαγωγής με πυρήνα φερρίτη, η περιέλιξη του πηνίου ακριβείας, ο συμπαγής συντελεστής μορφής και ο προσαρμόσιμος σχεδιασμός σύνδεσης επιτρέπουν στους κατασκευαστές να ενσωματώνουν τη λήψη FM σε προϊόντα όπου ο χώρος εγκατάστασης και η εμφάνιση είναι σημαντικά. Αυτός ο οδηγός εξηγεί πώς λειτουργεί μια ενσωματωμένη κεραία ραδιοφώνου FM, τα τεχνικά χαρακτηριστικά, τις κατάλληλες εφαρμογές, τα ζητήματα εγκατάστασης και τους βασικούς παράγοντες που πρέπει να αξιολογήσουν οι αγοραστές όταν προμηθεύονται μια κεραία για έργα OEM ή ODM.

Πίνακας περιεχομένων

• Τι είναι μια ενσωματωμένη κεραία ραδιοφώνου FM;
• Πώς λειτουργεί μια ενσωματωμένη κεραία ραδιοφώνου FM;
• Ποια είναι τα βασικά χαρακτηριστικά;
• Πού μπορεί να χρησιμοποιηθεί;
• Ποιες είναι οι Τεχνικές Προδιαγραφές;
• Πώς πρέπει να εγκατασταθεί η κεραία;
• Πώς πρέπει οι αγοραστές να επιλέξουν τη σωστή κεραία;
• Πώς συγκρίνεται με άλλες κεραίες FM;
• Συχνές Ερωτήσεις
• Γιατί να σκεφτείτε μια προσαρμοσμένη κεραία FM;

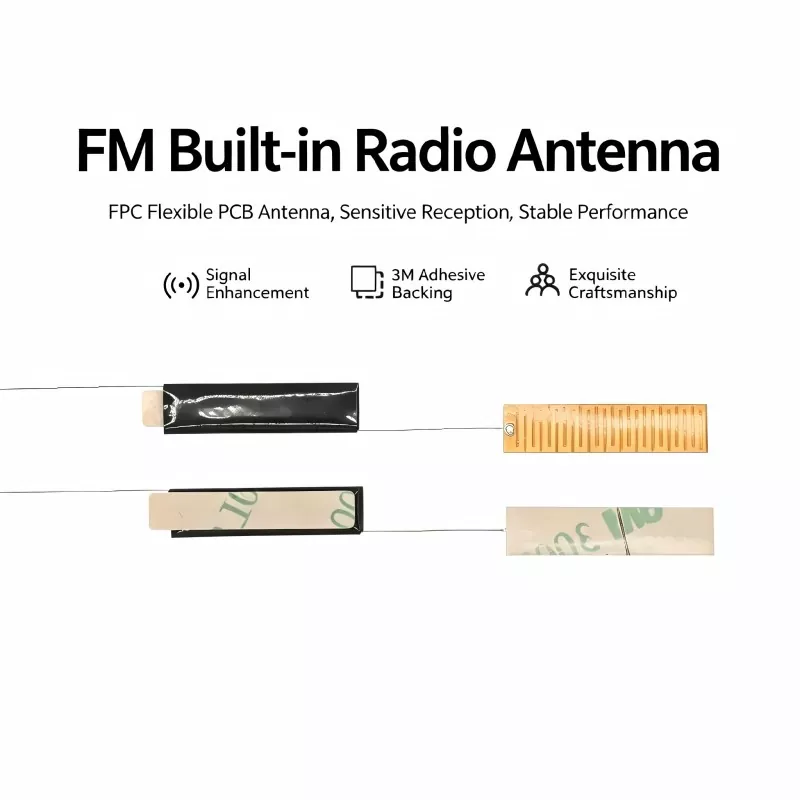

Τι είναι μια ενσωματωμένη κεραία ραδιοφώνου FM;

Η ενσωματωμένη κεραία ραδιοφώνου FM είναι μια εσωτερική παθητική συσκευή λήψης ραδιοσυχνοτήτων που έχει σχεδιαστεί για να λαμβάνει σήματα εκπομπής FM ενώ παραμένει μέσα στην ηλεκτρονική συσκευή. Σε αντίθεση με μια συμβατική τηλεσκοπική κεραία που εκτείνεται έξω από το περίβλημα, μια εσωτερική κεραία μπορεί να κρυφτεί μέσα στη δομή του προϊόντος, βοηθώντας τους κατασκευαστές να διατηρήσουν μια καθαρή εμφάνιση ενώ κάνουν αποτελεσματική χρήση του περιορισμένου εσωτερικού χώρου.

Ένας τυπικός σχεδιασμός πυρήνα φερρίτη αποτελείται από έναν πυρήνα φερρίτη υψηλής διαπερατότητας, σύρμα από εμαγιέ χαλκού με περιέλιξη ακριβείας, προστασία μόνωσης και ακροδέκτες σύνδεσης ή σύρματα μολύβδου. Το υλικό φερρίτη συγκεντρώνει το μαγνητικό πεδίο γύρω από το πηνίο, ενώ η δομή περιέλιξης έχει σχεδιαστεί για να υποστηρίζει τη λήψη σε όλη την προβλεπόμενη περιοχή συχνοτήτων FM.

Για τους κατασκευαστές που αναπτύσσουν συμπαγή ηλεκτρονικά είδη ευρείας κατανάλωσης, αυτή η δομή μπορεί να απλοποιήσει την ενσωμάτωση προϊόντων. Η κεραία μπορεί να τοποθετηθεί σύμφωνα με τη διάταξη PCB και τον σχεδιασμό του περιβλήματος αντί να απαιτείται ειδικό άνοιγμα εξωτερικής κεραίας.

Για περισσότερες πληροφορίες σχετικά με το προϊόν, οι αγοραστές μπορούν να ανατρέξουν στη σελίδα προϊόντος Ενσωματωμένη κεραία ραδιοφώνου FM.

Πώς λειτουργεί μια ενσωματωμένη κεραία ραδιοφώνου FM;

Η αρχή λειτουργίας βασίζεται κυρίως στην ηλεκτρομαγνητική επαγωγή και συντονισμό. Όταν ένα σήμα εκπομπής FM φτάνει στην κεραία, ο πυρήνας φερρίτη βοηθά στη συγκέντρωση του μαγνητικού πεδίου υψηλής συχνότητας γύρω από το πηνίο. Στη συνέχεια, ο αγωγός ακριβείας με περιέλιξη μετατρέπει την ηλεκτρομαγνητική ενέργεια σε ηλεκτρικό σήμα ραδιοσυχνοτήτων που μπορεί να υποβληθεί σε επεξεργασία από το κύκλωμα λήψης.

1. Συγκέντρωση Μαγνητικού Πεδίου

Ο πυρήνας φερρίτη υψηλής διαπερατότητας συγκεντρώνει μαγνητικά πεδία υψηλής συχνότητας γύρω από την περιέλιξη. Αυτή η δομή είναι ιδιαίτερα χρήσιμη όταν οι κατασκευαστές χρειάζονται μια κεραία που μπορεί να χωρέσει σε έναν συμπαγή εσωτερικό χώρο διατηρώντας παράλληλα αξιόπιστη λήψη FM.

2. Ηλεκτρομαγνητική Μετατροπή

Το πηνίο χαλκού που περιβάλλει τον πυρήνα του φερρίτη ανταποκρίνεται στο μεταβαλλόμενο μαγνητικό πεδίο και παράγει ένα ηλεκτρικό σήμα. Αυτό το σήμα στη συνέχεια μεταφέρεται μέσω της σύνδεσης κεραίας στο κύκλωμα δέκτη FM.

3. Συντονισμός συχνότητας

Οι παράμετροι περιέλιξης του πηνίου, συμπεριλαμβανομένου του αριθμού των στροφών και της διάταξης περιέλιξης, επηρεάζουν τα χαρακτηριστικά συχνότητας της κεραίας. Ο σωστός συντονισμός βοηθά την κεραία να λειτουργεί εντός της προβλεπόμενης ζώνης FM και υποστηρίζει σταθερή λήψη.

4. Μετάδοση σήματος

Μετά τη μετατροπή, το λαμβανόμενο σήμα RF ταξιδεύει μέσω του καλωδίου της κεραίας ή των ακροδεκτών σύνδεσης στο κύκλωμα του δέκτη FM, όπου ενισχύεται, αποκωδικοποιείται και μετατρέπεται σε έξοδο ήχου.

Ποια είναι τα βασικά χαρακτηριστικά;

Όταν επιλέγουν μια εσωτερική κεραία FM για ένα εμπορικό προϊόν, οι μηχανικοί συνήθως λαμβάνουν υπόψη την απόδοση λήψης, τις φυσικές διαστάσεις, την αντίσταση στις παρεμβολές, τη θερμοκρασία λειτουργίας και την ευελιξία ενσωμάτωσης. Τα ακόλουθα χαρακτηριστικά καθιστούν έναν ενσωματωμένο σχεδιασμό με πυρήνα φερρίτη κατάλληλο για πολλές συμπαγείς συσκευές.

• Εύρος λειτουργίας 88–108 MHz:Σχεδιασμένο γύρω από το εύρος συχνοτήτων εκπομπής FM που χρησιμοποιείται συνήθως.
• Συμπαγής εσωτερική δομή:Επιτρέπει στους κατασκευαστές να ενσωματώνουν λήψη FM χωρίς εξωτερική κεραία που προεξέχει.
• Περιέλιξη πηνίου ακριβείας:Υποστηρίζει σταθερά ηλεκτρικά χαρακτηριστικά και απόδοση συχνότητας.
• Κατασκευή με πυρήνα φερρίτη:Συγκεντρώνει μαγνητικά πεδία και υποστηρίζει αποτελεσματική λήψη σήματος.
• Σχεδιασμός με συνείδηση ​​παρεμβολών:Η μόνωση και τα δομικά ζητήματα μπορούν να βοηθήσουν στη μείωση των ανεπιθύμητων ηλεκτρομαγνητικών παρεμβολών.
• Ευέλικτη προσαρμογή:Οι διαστάσεις του πυρήνα, οι παράμετροι περιέλιξης, το μήκος του καλωδίου, οι ακίδες και οι σύνδεσμοι μπορούν να προσαρμοστούν στις απαιτήσεις του προϊόντος.
• Ευρεία θερμοκρασία λειτουργίας:Ο αναφερόμενος σχεδιασμός Qianmu καθορίζει τη λειτουργία από -20°C έως +85°C.

Πού μπορεί να χρησιμοποιηθεί;

Η συμπαγής δομή μιας εσωτερικής κεραίας FM την καθιστά κατάλληλη για προϊόντα όπου η έκθεση σε εξωτερική κεραία είναι ανεπιθύμητη ή μη πρακτική. Οι εφαρμογές μπορούν να κυμαίνονται από ηλεκτρονικά είδη ευρείας κατανάλωσης μέχρι εξοπλισμό αυτοκινήτου και βιομηχανικό.

Ποιες είναι οι Τεχνικές Προδιαγραφές;

Οι τεχνικές προδιαγραφές πρέπει πάντα να ταιριάζουν με το κύκλωμα του δέκτη, το περίβλημα, τη θέση εγκατάστασης και την αγορά-στόχο. Οι ακόλουθες προδιαγραφές αντιπροσωπεύουν την αναφερόμενη διαμόρφωση προϊόντος Qianmu και μπορούν να χρησιμεύσουν ως σημείο εκκίνησης για την αξιολόγηση μηχανικής.

Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με το IC του δέκτη, τη διάταξη PCB, το υλικό του περιβλήματος, το περιβάλλον ηλεκτρομαγνητικό περιβάλλον, την ισχύ του τοπικού σήματος και τη θέση εγκατάστασης της κεραίας. Επομένως, η δοκιμή πρωτοτύπων παραμένει σημαντική πριν από τη μαζική παραγωγή.

Πώς πρέπει να εγκατασταθεί η κεραία;

Η σωστή τοποθέτηση είναι απαραίτητη για την επίτευξη συνεπούς λήψης FM. Ακόμη και μια καλοσχεδιασμένη κεραία μπορεί να έχει μειωμένη απόδοση εάν είναι τοποθετημένη κοντά σε πηγές ισχυρών παρεμβολών ή σε ακατάλληλα υλικά.

Βήμα 1: Επιλέξτε τη Θέση εγκατάστασης

Τοποθετήστε την κεραία σε σχετικά ανοιχτό εσωτερικό χώρο και, όπου είναι πρακτικό, κοντά στην εσωτερική επιφάνεια του περιβλήματος. Αποφύγετε να το τοποθετείτε απευθείας δίπλα σε τσιπ υψηλής συχνότητας, εξαρτήματα ισχύος, πηγές θερμότητας ή άλλες πηγές ισχυρών παρεμβολών.

Βήμα 2: Ασφαλίστε την κεραία

Ένα μονωμένο συγκολλητικό υπόστρωμα μπορεί να προσφέρει μια απλή μέθοδο εγκατάστασης για συμβατά σχέδια. Η μέθοδος τοποθέτησης θα πρέπει να διατηρεί την κεραία σταθερά τοποθετημένη και να αποτρέπει την κίνηση που θα μπορούσε να επηρεάσει την επαναληψιμότητα κατά τη λειτουργία του προϊόντος.

Βήμα 3: Συνδέστε την κεραία

Συνδέστε το καλώδιο ή τις ακίδες της κεραίας στην καθορισμένη διεπαφή κεραίας FM στο PCB. Οι συγκολλημένες συνδέσεις πρέπει να είναι ασφαλείς και απαλλαγμένες από σορτς, ενώ οι συνδέσεις τύπου βύσματος θα πρέπει να έχουν επαρκή μηχανική συγκράτηση.

Βήμα 4: Δοκιμαστική λήψη

Μετά τη συναρμολόγηση, ενεργοποιήστε τη συσκευή και πραγματοποιήστε σάρωση σταθμού FM. Αξιολογήστε τον αριθμό σταθμών, την ευκρίνεια του ήχου, το θόρυβο φόντου, τη σταθερότητα του σήματος και τη συνέπεια λήψης σε διαφορετικές τοποθεσίες.

Πώς πρέπει οι αγοραστές να επιλέξουν τη σωστή κεραία;

Η τιμή από μόνη της δεν πρέπει να καθορίζει την επιλογή κεραίας. Για έργα OEM και ODM, οι ομάδες αγορών και οι μηχανικοί θα πρέπει να αξιολογήσουν την κεραία ως μέρος του πλήρους συστήματος RF.

1. Επιβεβαιώστε το εύρος συχνοτήτων:Βεβαιωθείτε ότι η κεραία είναι κατάλληλη για τη ζώνη εκπομπής FM-στόχου.
2. Ελέγξτε τον διαθέσιμο χώρο:Παρέχετε ακριβείς διαστάσεις περιβλήματος και PCB πριν επιλέξετε τη δομή της κεραίας.
3. Ελέγξτε τη μέθοδο σύνδεσης:Καθορίστε το μήκος καλωδίου, τη σχεδίαση ακροδεκτών, τον τύπο σύνδεσης ή τις απαιτήσεις σύνδεσης PCB.
4. Αξιολογήστε το λειτουργικό περιβάλλον:Τα αυτοκίνητα, τα φορητά, τα προϊόντα εσωτερικού και εξωτερικού χώρου ενδέχεται να απαιτούν διαφορετικές μηχανικές και θερμικές εκτιμήσεις.
5. Εξετάστε τις ηλεκτρομαγνητικές παρεμβολές:Προσδιορίστε κοντινούς επεξεργαστές, τροφοδοτικά μεταγωγής, οθόνες, κινητήρες και άλλες πιθανές πηγές θορύβου.
6. Ζητήστε δείγματα:Ελέγξτε την κεραία στο πραγματικό περίβλημα και με το προβλεπόμενο κύκλωμα δέκτη FM πριν εγκρίνετε τη μαζική παραγωγή.
7. Συζητήστε την προσαρμογή:Για έργα όγκου, οι προσαρμοσμένες διαστάσεις πυρήνα και οι παράμετροι περιέλιξης μπορούν να παρέχουν καλύτερη ενοποίηση από μια γενική κεραία.

Πώς συγκρίνεται με άλλες κεραίες FM;

Διαφορετικές δομές κεραίας εξυπηρετούν διαφορετικές απαιτήσεις προϊόντος. Μια κεραία PCB μπορεί να είναι βολική όταν η PCB παρέχει επαρκή χώρο, ενώ μια τηλεσκοπική κεραία μπορεί να είναι χρήσιμη όταν μια εκτεθειμένη κεραία είναι αποδεκτή. Η ενσωματωμένη σχεδίαση με πυρήνα φερρίτη είναι ιδιαίτερα σημαντική όταν οι κατασκευαστές δίνουν προτεραιότητα στην κρυφή εγκατάσταση και τη συμπαγή μηχανική ενσωμάτωση.

Συχνές Ερωτήσεις

1. Ποια συχνότητα υποστηρίζει μια ενσωματωμένη κεραία ραδιοφώνου FM;

Η αναφερόμενη κεραία Qianmu έχει σχεδιαστεί για τη ζώνη εκπομπής FM 88–108 MHz. Οι συγκεκριμένες απαιτήσεις συχνότητας μπορούν να συζητηθούν κατά την προσαρμογή για διαφορετικές εφαρμογές και αγορές.

2. Μπορούν να προσαρμοστούν οι διαστάσεις της κεραίας και το μήκος του καλωδίου;

Ναί. Η προσαρμογή μπορεί να περιλαμβάνει μέγεθος πυρήνα φερρίτη, παραμέτρους περιέλιξης πηνίου, μήκος καλωδίου, υλικά ακίδων και τύπους συνδετήρων. Αυτές οι επιλογές επιτρέπουν στην κεραία να ταιριάζει καλύτερα με το διαθέσιμο περίβλημα και τη διάταξη PCB.

3. Είναι μια ενσωματωμένη κεραία κατάλληλη για συστήματα ήχου αυτοκινήτου;

Ναί. Τα ενσωματωμένα σχέδια κεραιών FM μπορούν να ενσωματωθούν σε συστήματα ήχου αυτοκινήτου, ραδιόφωνα Bluetooth, κεφαλές πολυμέσων και παρόμοιο εξοπλισμό. Τα αυτοκινητιστικά έργα θα πρέπει να αξιολογούνται μέσω πραγματικής εγκατάστασης και δοκιμής ραδιοσυχνοτήτων, επειδή οι δομές και τα ηλεκτρονικά του οχήματος μπορούν να επηρεάσουν τη λήψη.

4. Η απόδοση της κεραίας εξαρτάται από τη διάταξη PCB;

Ναί. Η απόδοση λήψης επηρεάζεται όχι μόνο από την κεραία αλλά και από το IC του δέκτη, τη διάταξη PCB, τη γείωση, τα γύρω εξαρτήματα, τη δομή του περιβλήματος και το ηλεκτρομαγνητικό περιβάλλον. Συνιστάται η δοκιμή πρωτοτύπων πριν από τη μαζική παραγωγή.

5. Μπορούν να παρασχεθούν δείγματα πριν από τη μαζική παραγωγή;

Η αξιολόγηση δειγμάτων είναι ένα σημαντικό μέρος της προσαρμοσμένης ανάπτυξης κεραίας. Οι αγοραστές μπορούν να συζητήσουν τις απαιτήσεις δειγμάτων με την Qianmu και να δοκιμάσουν την κεραία εντός της προβλεπόμενης συσκευής πριν προχωρήσουν στην παραγωγή όγκου.

Γιατί να σκεφτείτε μια προσαρμοσμένη κεραία FM;

Για κατασκευαστές που αναπτύσσουν ηλεκτρονικά προϊόντα με δυνατότητα FM, η κεραία θα πρέπει να επιλέγεται ως αναπόσπαστο μέρος του συστήματος ραδιοσυχνοτήτων αντί να αντιμετωπίζεται ως αυτόνομο αξεσουάρ. Μια ενσωματωμένη σχεδίαση που ταιριάζει σωστά μπορεί να βοηθήσει στη διατήρηση του χώρου εγκατάστασης, στη διατήρηση της καθαρής εμφάνισης του περιβλήματος και στην παροχή μιας πρακτικής λύσης για εφαρμογές αυτοκινήτων, φορητών, έξυπνων κατοικιών και βιομηχανικών FM.

Η Qianmu παρέχει ενσωματωμένες λύσεις κεραίας FM με επιλογές προσαρμογής που καλύπτουν διαστάσεις πυρήνα φερρίτη, περιέλιξη πηνίου, μήκος καλωδίου, ακροδέκτες σύνδεσης και δομική ενοποίηση. Για έργα OEM και ODM, οι ομάδες μηχανικών μπορούν να καθορίσουν τις απαιτήσεις συχνότητας, τον διαθέσιμο χώρο, τη διεπαφή PCB, το λειτουργικό περιβάλλον και την αναμενόμενη απόδοση λήψης πριν από την επικύρωση του δείγματος. Εάν αναπτύσσετε ένα νέο προϊόν με δυνατότητα FM ή αναζητάτε έναν αξιόπιστο συνεργάτη κατασκευής κεραιών στην Κίνα,επικοινωνήστε μαζί μαςγια να συζητήσετε την αίτησή σας, να ζητήσετε μια προσαρμοσμένη λύση και να ξεκινήσετε την αξιολόγηση δειγμάτων με το Qianmu.
