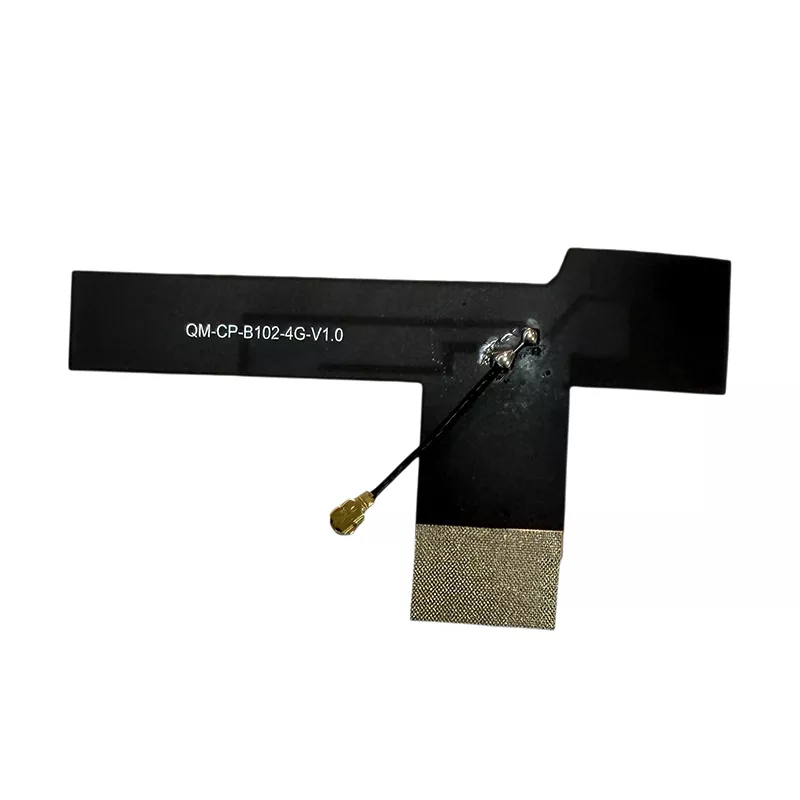

Tablet 4G Data Antenna

Το Tablet 4G Data Antenna είναι ένα ενσωματωμένο στοιχείο λήψης και μετάδοσης ασύρματου σήματος που έχει σχεδιαστεί ειδικά για συσκευές tablet. Αυτή η κεραία Tablet 4G LTE διαθέτει μια ελαφριά, ευέλικτη δομή βελτιστοποιημένη για τον περιορισμένο εσωτερικό χώρο των tablet. Διαχειρίζεται τη μετάδοση δεδομένων και τη λήψη σήματος μέσω δικτύων 4G LTE, υποστηρίζοντας συνδεσιμότητα κινητής τηλεφωνίας, μεταφόρτωση και λήψη δεδομένων και σταθερή επικοινωνία δικτύου. Ως ενσωματωμένη κεραία 4G LTE, έχει σχεδιαστεί για εσωτερική εγκατάσταση αντί για χρήση ως εξωτερική γενική κεραία.

Σε σύγκριση με τις συμβατικές διαμορφώσεις εσωτερικής κεραίας, αυτή η λύση συνδυάζει ένα εύκαμπτο υπόστρωμα FPC με ένα συμπαγές προφίλ για να φιλοξενεί διαφορετικές δομές tablet. Ο σχεδιασμός μπορεί να αξιολογηθεί για καταναλωτικές, εκπαιδευτικές, βιομηχανικές και εξειδικευμένες εφαρμογές tablet σύμφωνα με τις απαιτούμενες ζώνες συχνοτήτων και τις συνθήκες εγκατάστασης.

Εύρος συμβατών συσκευών

Ως ευέλικτη και προσαρμόσιμη κεραία 4G LTE για εφαρμογές tablet, αυτό το προϊόν έχει σχεδιαστεί για συσκευές tablet που υποστηρίζουν συνδεσιμότητα δικτύου 4G. Η συμβατότητα εξαρτάται από τις υποστηριζόμενες ζώνες συχνοτήτων της συσκευής, τον εσωτερικό χώρο κεραίας και τη διεπαφή RF.

• Μη στρατιωτικά tablet καταναλωτικής ποιότητας: tablet οικιακής ψυχαγωγίας, tablet επικοινωνίας πλήρους δικτύου και φορητές προσωπικές συσκευές tablet

• Εκπαιδευτικά Εμπορικά Tablet: Φοιτητές Learning Tablets, Campus Education-Specific Tablets, Training Institution Commercial Tablets

• Βιομηχανικά ανθεκτικά tablet: Βιομηχανικά φορητά tablet, ανθεκτικά στη σκόνη, αδιάβροχα και αντιεκρηκτικά βιομηχανικά tablet, έξυπνα ταμπλέτες εξωτερικού χώρου

• Εξειδικευμένα tablet εντός οχημάτων: ταμπλέτες ενημέρωσης και ψυχαγωγίας εντός οχήματος, τερματικά οχημάτων logistics και μεταφοράς, tablet ελέγχου μηχανημάτων κατασκευής

• Τάμπλετ ειδικά για τον κλάδο: ιατρικά tablet, ταμπλέτες επιτήρησης ασφαλείας, έξυπνα τερματικά tablet αποθήκης, έξυπνες συσκευές tablet IoT

Αναλυτικές Τεχνικές Προδιαγραφές

Οδηγός εγκατάστασης και χρήσης

Αυτή η κεραία δεδομένων Tablet 4G έχει σχεδιαστεί για εσωτερική εγκατάσταση σε συμβατές συσκευές tablet. Μπορεί να χρησιμοποιηθεί σε έργα κατασκευής συσκευών, συντήρησης και αντικατάστασης κεραιών. Η εγκατάσταση θα πρέπει να πραγματοποιείται από προσωπικό που είναι εξοικειωμένο με την αποσυναρμολόγηση του tablet και τον χειρισμό του βύσματος RF. Τα συγκεκριμένα βήματα εγκατάστασης είναι τα εξής:

1. Αποσυναρμολόγηση και καθαρισμός: Απενεργοποιήστε τη συσκευή tablet, αφαιρέστε το πίσω κάλυμμα και καθαρίστε τη σκόνη και τα υπολείμματα από την εσωτερική περιοχή εγκατάστασης. Βεβαιωθείτε ότι η επιφάνεια στήριξης είναι επίπεδη, καθαρή και χωρίς προεξοχές ή εμπόδια.

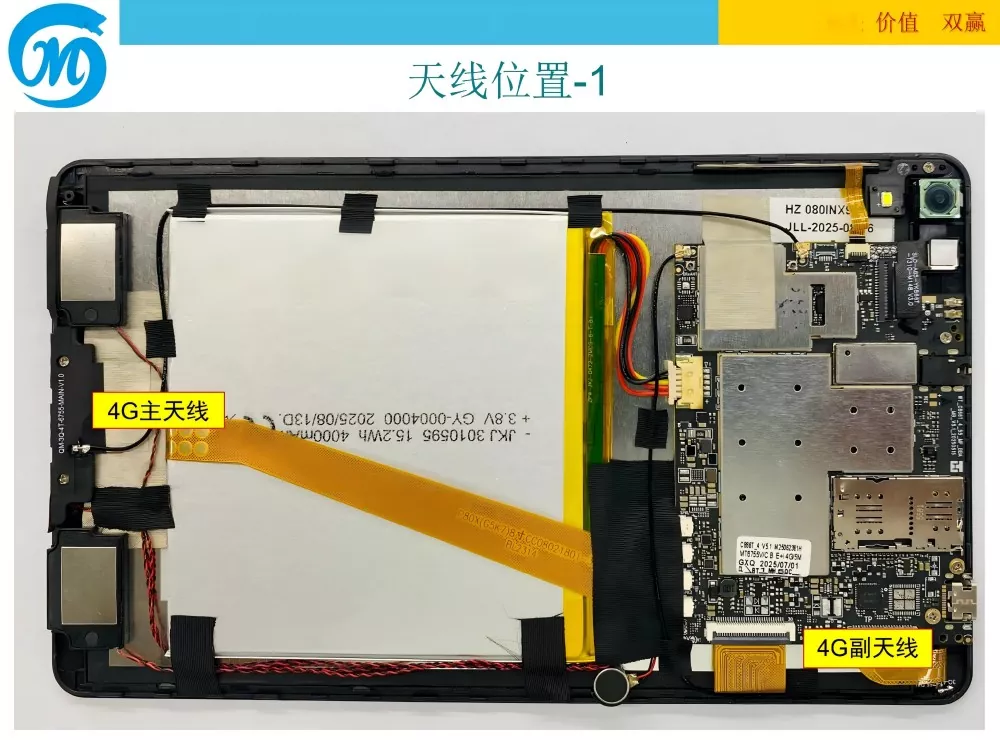

2. Τοποθέτηση και προσάρτηση: Αφαιρέστε την ανθεκτική σε υψηλή θερμοκρασία αυτοκόλλητη προστατευτική μεμβράνη από το πίσω μέρος της κεραίας. Ευθυγραμμίστε το με ακρίβεια με τη δεσμευμένη θέση κεραίας μέσα στο tablet, τοποθετώντας το σε μια καθαρή περιοχή του σώματος της συσκευής που δεν εμποδίζεται από μέταλλο. Πιέστε απαλά για 3 έως 5 δευτερόλεπτα για να βεβαιωθείτε ότι η κεραία κολλάει με ασφάλεια, χωρίς χαλαρότητα ή ανύψωση άκρων.

3. Σύνδεση διεπαφής: Ευθυγραμμίστε την υποδοχή IPEX στο άκρο της κεραίας με την υποδοχή RF στη μητρική πλακέτα του tablet και, στη συνέχεια, πατήστε κάθετα προς τα κάτω μέχρι να συνδεθεί καλά. Εξασφαλίστε καλή επαφή χωρίς χαλαρές συνδέσεις ή κακή επαφή. Αυτή η διάταξη σύνδεσης είναι σχετική όταν επιλέγετε μια κεραία IPEX 4G LTE για μια συμβατή διεπαφή RF tablet.

4. Οργανώστε τη διαδρομή των καλωδίων: Τακτοποιήστε τα καλώδια της κεραίας για να αποφύγετε υπερβολικό τράβηγμα, κάμψη ή συμπίεση και κρατήστε τα μακριά από περιοχές που παράγουν θερμότητα, όπως η μπαταρία και η μητρική πλακέτα, για να αποτρέψετε τη μακροχρόνια γήρανση και ζημιά.

5. Δοκιμή εγκατάστασης: Επανατοποθετήστε το πίσω κάλυμμα του tablet, ασφαλίστε τις βίδες στερέωσης, ενεργοποιήστε τη συσκευή, ενεργοποιήστε το δίκτυο 4G, δοκιμάστε την ταχύτητα Διαδικτύου και την ισχύ του σήματος και επιβεβαιώστε ότι δεν υπάρχουν ανωμαλίες σήματος ή προβλήματα αποσύνδεσης πριν από την κανονική χρήση.

Εταιρεία Ιστορικό

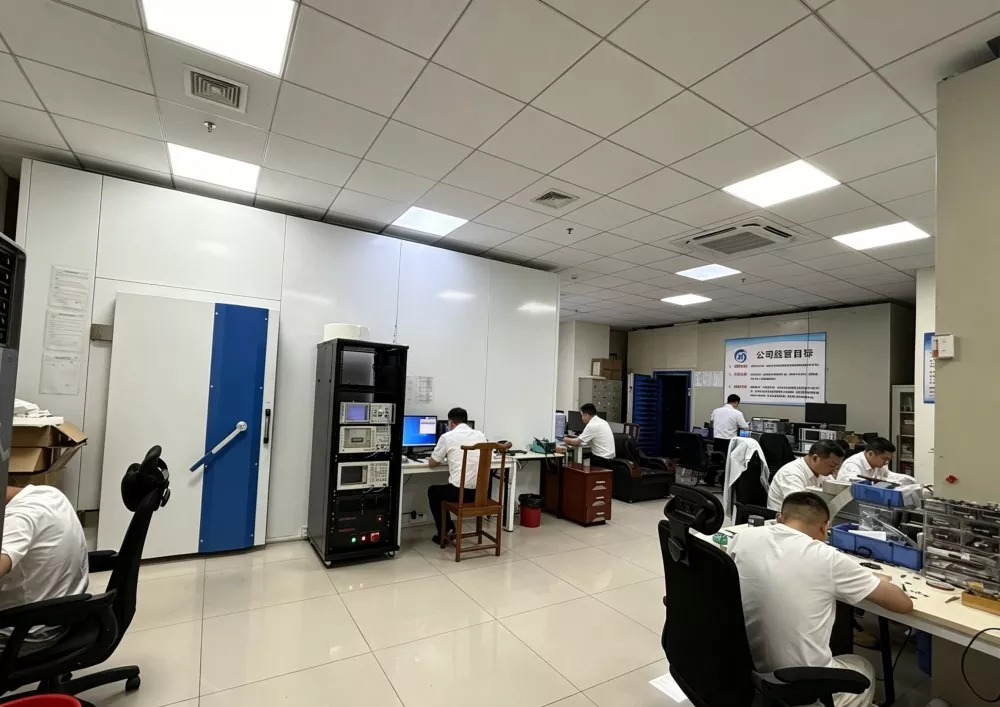

Η Shenzhen Qianmu Communication Technology Co., Ltd. δραστηριοποιείται στον κλάδο των κεραιών επικοινωνιών για πάνω από μια δεκαετία, υπηρετώντας ως Κινέζος κατασκευαστής και προμηθευτής που ενσωματώνει Ε&Α κεραιών, ανάπτυξη καλουπιών, παραγωγή μεγάλης κλίμακας, δοκιμές ποιοτικού ελέγχου και υποστήριξη μετά την πώληση. Η εταιρεία ειδικεύεται σε λύσεις κεραιών ασύρματης επικοινωνίας, συμπεριλαμβανομένων προϊόντων Tablet 4G Data Antenna, κεραιών IoT και ενσωματωμένων κεραιών τερματικών. Οι εγκαταστάσεις της περιλαμβάνουν κατασκευαστικές εργασίες, γραμμές παραγωγής, εργαστήρια Ε&Α και εξοπλισμό δοκιμών για την υποστήριξη της ανάπτυξης προϊόντων και του ποιοτικού ελέγχου. Μπορούν να οργανωθούν επισκέψεις στο εργοστάσιο και οι διαδικασίες παραγωγής και επιθεώρησης υπόκεινται στις διαδικασίες διαχείρισης ποιότητας της εταιρείας.

Τα μέλη της βασικής ομάδας έχουν πάνω από 10 χρόνια εμπειρίας στην Ε&Α κεραιών επικοινωνίας, με εξειδίκευση στην προσαρμογή σήματος, την αντιστοίχιση σύνθετης αντίστασης και τις απαιτήσεις εσωτερικής εγκατάστασης για διαφορετικές συσκευές tablet. Η ομάδα έχει παράσχει λύσεις κεραιών σε περισσότερους από 300 κατασκευαστές ψηφιακού τερματικού και βιομηχανικού εξοπλισμού παγκοσμίως. Προσαρμοσμένες λύσεις είναι διαθέσιμες σύμφωνα με τις απαιτήσεις του προϊόντος και τις συνθήκες ενσωμάτωσης της συσκευής.

Οδηγός επιλογής προϊόντος

Όταν επιλέγετε μια κεραία Tablet 4G LTE, τα κοινά ζητήματα περιλαμβάνουν συμβατότητα συχνότητας, χώρο εγκατάστασης, τύπο υποδοχής και απόδοση RF. Τα ακόλουθα σημεία μπορούν να σας βοηθήσουν να προσδιορίσετε εάν η προτεινόμενη κεραία είναι κατάλληλη για ένα συγκεκριμένο έργο tablet.

• Έλεγχος συμβατότητας ζώνης συχνοτήτων: Δώστε προτεραιότητα στις κεραίες που καλύπτουν τις απαιτούμενες ζώνες συχνοτήτων. Για οικιακές συσκευές, επαληθεύστε τη συμβατότητα με τις προβλεπόμενες ζώνες φορέα. για συσκευές εξαγωγής, επιβεβαιώστε την υποστήριξη για τις ζώνες συχνοτήτων που χρησιμοποιούνται στην αγορά-στόχο. Οι ζώνες που λείπουν μπορεί να επηρεάσουν τη λήψη σήματος και την απόδοση δεδομένων.

• Ελέγξτε το υλικό και την κατασκευή: Μια εύκαμπτη κεραία FPC 4G μπορεί να ικανοποιήσει τις απαιτήσεις εσωτερικής εγκατάστασης όπου απαιτείται ένα λεπτό, εύκαμπτο υπόστρωμα. Ελέγξτε το υπόστρωμα, το αγώγιμο στοιχείο και τη μονωτική επίστρωση για να προσδιορίσετε εάν ο σχεδιασμός είναι κατάλληλος για το επιδιωκόμενο περιβάλλον εγκατάστασης.

• Ελέγξτε τις πραγματικές παραμέτρους δοκιμής: Ελέγξτε τις διαθέσιμες αναφορές δοκιμών και δεδομένα μετρήσεων. Οι βασικές παράμετροι περιλαμβάνουν το κέρδος, το SWR και την σύνθετη αντίσταση. Επιβεβαιώστε ότι η μετρούμενη απόδοση πληροί τις απαιτήσεις της συσκευής-στόχου και των ζωνών λειτουργίας.

• Έλεγχος διαστάσεων συμβατότητας: Επιλέξτε τις κατάλληλες διαστάσεις κεραίας ανάλογα με τον εσωτερικό χώρο του tablet. Για εξαιρετικά λεπτές συσκευές, λάβετε υπόψη τη σχεδίαση πάχους 0,15 mm και επαληθεύστε τη διαθέσιμη περιοχή τοποθέτησης, τη διαδρομή καλωδίου και το διάκενο. Μπορεί να συζητηθούν προσαρμοσμένα μη τυπικά μεγέθη για την αντιμετώπιση των περιορισμών εγκατάστασης.

• Ελέγξτε την υποδοχή RF: Η υποδοχή IPEX/U.FL πρέπει να ταιριάζει με την υποδοχή RF στη μητρική πλακέτα του tablet. Επιβεβαιώστε τη δημιουργία βύσματος, το μήκος του καλωδίου και τη διάταξη σύνδεσης πριν την παραγγελία. Μια εσωτερική κεραία LTE για έργα Tablet ενδέχεται να απαιτεί διαφορετική διαμόρφωση σύνδεσης ή καλωδίου ανάλογα με τη σχεδίαση της συσκευής.

• Ελέγξτε την προσαρμογή και την ικανότητα παροχής: Για έργα με ειδικές διαστάσεις, μήκη καλωδίων, απαιτήσεις σύνδεσης ή διαμορφώσεις συχνότητας, μια προσαρμοσμένη κεραία tablet μπορεί να αξιολογηθεί σύμφωνα με τις προδιαγραφές της συσκευής. Επιβεβαιώστε τα δείγματα, τις απαιτήσεις δοκιμών, τις ποσότητες παραγωγής και τους χρόνους παράδοσης πριν από τη μαζική παραγωγή.

• Ελέγξτε τις δυνατότητες του κατασκευαστή: Λάβετε υπόψη την εμπειρία του κατασκευαστή, τις δοκιμές προϊόντων, τον ποιοτικό έλεγχο, τις επιλογές προσαρμογής και την υποστήριξη μετά την πώληση όταν επιλέγετε έναν μακροπρόθεσμο προμηθευτή κεραίας.

FAQ

Ε1: Αυτή η κεραία δεδομένων Tablet 4G υποστηρίζει δίκτυα 4G στο εξωτερικό;

Α: Η κεραία υποστηρίζει τις ζώνες συχνοτήτων που αναφέρονται στις τεχνικές προδιαγραφές. Για εξοπλισμό εξαγωγής, συγκρίνετε αυτές τις ζώνες με τις ζώνες LTE που χρησιμοποιούνται στη χώρα-στόχο και τις απαιτήσεις μόντεμ του tablet. Μπορεί να συζητηθούν πρόσθετες διαμορφώσεις συχνότητας εάν οι τυπικές προδιαγραφές δεν καλύπτουν τις απαιτούμενες ζώνες.

Ε2: Μπορεί η κεραία να προσαρμοστεί ως προς το μέγεθος, τον τύπο σύνδεσης και το μήκος του καλωδίου;

Α: Ναι. Οι επιλογές προσαρμογής μπορεί να περιλαμβάνουν διαστάσεις κεραίας, μήκος καλωδίου, τύπο σύνδεσης και διαμόρφωση συχνότητας σύμφωνα με την εσωτερική δομή του εξοπλισμού. Για ένα έργο Custom Tablet Antenna, παρέχετε τον διαθέσιμο χώρο εγκατάστασης, τις απαιτούμενες ζώνες LTE, τις λεπτομέρειες της υποδοχής RF και την εφαρμογή-στόχο, ώστε να μπορεί να αξιολογηθεί η συμβατότητα.

Ε3: Πόσο καιρό είναι η εγγύηση του προϊόντος; Πώς αντιμετωπίζονται τα θέματα ποιότητας;

Α: Το προϊόν συνοδεύεται από εγγύηση 1 έτους και υπηρεσία συντήρησης εφ' όρου ζωής. Για ζητήματα ποιότητας που δεν προκαλούνται από ανθρώπινη ζημιά, η δηλωμένη πολιτική σέρβις παρέχει δωρεάν αντικαταστάσεις ή επαναποστολές, μαζί με τεχνική υποστήριξη για την αντιμετώπιση προβλημάτων χρήσης. Επιβεβαιώστε τους ισχύοντες όρους κατά την υποβολή μιας παραγγελίας.

Ε4: Η συχνή κάμψη θα προκαλέσει βλάβη σε μια εύκαμπτη κεραία;

Α: Το προϊόν χρησιμοποιεί ένα εύκαμπτο υπόστρωμα FPC σχεδιασμένο για εσωτερική εγκατάσταση. Αποφύγετε τις αιχμηρές πτυχώσεις, την επαναλαμβανόμενη υπερβολική κάμψη ή την πίεση στο στοιχείο ακτινοβολίας και στο καλώδιο τροφοδοσίας. Η εγκατάσταση θα πρέπει να ακολουθεί τις μηχανικές απαιτήσεις της κεραίας για να βοηθήσει στη διατήρηση της δομής και της απόδοσης ραδιοσυχνοτήτων της.

Ε5: Ποια είναι η ελάχιστη ποσότητα παραγγελίας; Μπορούν να παρέχονται μικτές παρτίδες;

Α: Τα τυπικά προϊόντα σε απόθεμα δηλώνεται ότι δεν έχουν ελάχιστη ποσότητα παραγγελίας, ενώ υποστηρίζονται μικρές μικτές παρτίδες και περιστασιακές αγορές. Οι μεγάλες παραγγελίες ενδέχεται να πληρούν τις προϋποθέσεις για κλιμακωτή τιμολόγηση. Επιβεβαιώστε το τρέχον απόθεμα, τις απαιτήσεις προσαρμογής και τους χρόνους παράδοσης πριν από την παραγγελία.

Ε6: Τι σύνδεσμο χρησιμοποιεί η κεραία;

Α: Η τυπική διεπαφή είναι μια γενική υποδοχή IPEX/U.FL, με προσαρμόσιμες επιλογές τερματικού. Η υποδοχή πρέπει να ελεγχθεί στην υποδοχή RF της μητρικής πλακέτας του tablet. Για μια απαίτηση κεραίας IPEX 4G LTE, επιβεβαιώστε τη δημιουργία της υποδοχής και το μήκος του καλωδίου πριν από την παραγωγή.
