Για τον σύγχρονο εξοπλισμό επιβολής του νόμου και καταγραφής πεδίου, η αξιόπιστη τοποθέτηση είναι κάτι περισσότερο από ευκολία—μπορεί να επηρεάσει άμεσα την ιχνηλασιμότητα των αποδεικτικών στοιχείων και την ασφάλεια λειτουργίας.Qianmuαναπτύσσει τοΚεραία GPS Body Camως κεραμική κεραία GNSS βιομηχανικής ποιότητας για κάμερες που φοριούνται στο σώμα, τερματικά συλλογής αποδεικτικών στοιχείων, εξοπλισμό περιπολίας και άλλες απαιτητικές κινητές συσκευές. Η συμβατότητα GPS, BeiDou, GLONASS και Galileo, ο σχεδιασμός RHCP και η ανθεκτική κεραμική δομή του έχουν σχεδιαστεί για να διατηρούν σταθερή δορυφορική λήψη σε δύσκολα περιβάλλοντα.
Μια κεραία GPS μέσα σε μια κάμερα που φοριέται από το σώμα πρέπει να λειτουργεί γύρω από την απόφραξη ανθρώπινου σώματος, τις συμπαγείς δομές της συσκευής, τη μεταλλική θωράκιση, τις κυτταρικές μονάδες ραδιοσυχνοτήτων, τις μπαταρίες και τις μεταβαλλόμενες εξωτερικές συνθήκες. Επομένως, μια κατάλληλη κεραία GNSS χρειάζεται κάτι περισσότερο από τη βασική δορυφορική λήψη. Αυτό το άρθρο εξηγεί πώς η κατασκευή κεραμικής κεραίας, η κυκλική πόλωση, ο έλεγχος παρεμβολών ραδιοσυχνοτήτων, τα υλικά ευρείας θερμοκρασίας και η σωστή εγκατάσταση συμβάλλουν στη σταθερή τοποθέτηση. Συγκρίνει επίσης κεραμικές και εύκαμπτες τεχνολογίες κεραίας FPC και περιγράφει βασικά ζητήματα επιλογής και εγκατάστασης για τους κατασκευαστές επαγγελματικών καμερών αμαξώματος.
Πίνακας περιεχομένων
- Τι είναι μια κεραία GPS Body Cam;
- Γιατί έχει σημασία η απόδοση του GPS σε κάμερες που φοριούνται από το σώμα;
- Ποιους παράγοντες απόδοσης πρέπει να αξιολογήσουν οι αγοραστές;
- Κεραμική κεραία GPS έναντι κεραίας FPC
- Βασικές Τεχνικές Προδιαγραφές
- Πώς πρέπει να εγκατασταθεί μια κεραία GPS;
- Τυπικές Εφαρμογές
- FAQ
- Σύναψη

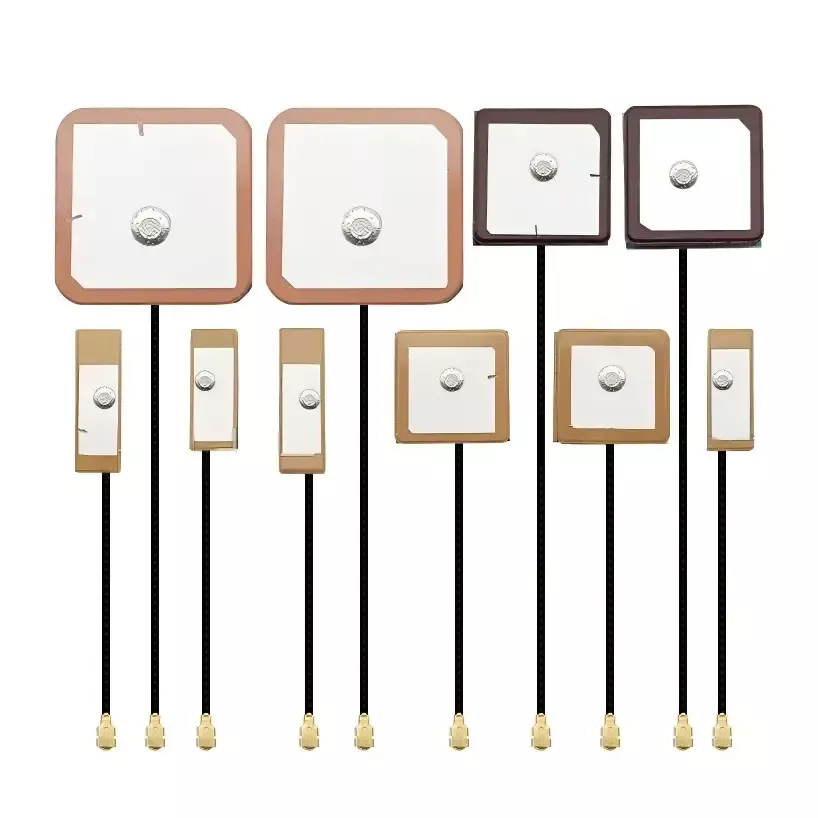

Τι είναι μια κεραία GPS Body Cam;
Η κεραία Body Cam GPS είναι ένα εξειδικευμένο εξάρτημα λήψης GNSS που έχει σχεδιαστεί για τη λήψη σημάτων δορυφορικής πλοήγησης για κάμερες που φοριούνται στο σώμα και φορητά τερματικά καταγραφής στοιχείων. Σε αντίθεση με μια κεραία GPS γενικής χρήσης, πρέπει να λειτουργεί μέσα σε ένα συμπαγές περίβλημα ενώ αντιμετωπίζει εμπόδια στο σώμα, ηλεκτρονικές παρεμβολές, κίνηση και αλλαγή εξωτερικού περιβάλλοντος.
Η λύση του Qianmu χρησιμοποιεί μια δομή κεραμικού επιθέματος υψηλής διηλεκτρικής ενέργειας και κυκλική πόλωση δεξιά (RHCP). Ο σχεδιασμός υποστηρίζει GPS L1 στα 1575,42 MHz και BeiDou B1 στα 1561 MHz, ενώ η συμβατότητα με μεγάλα συστήματα δορυφορικής πλοήγησης μπορεί να υποστηρίξει επαγγελματικές εφαρμογές εντοπισμού θέσης τόσο στην εγχώρια όσο και στη διεθνή αγορά.
Η κεραία λαμβάνει δορυφορικά σήματα και περνά το βελτιστοποιημένο σήμα RF στο chipset εντοπισμού θέσης. Στη συνέχεια, η συσκευή μπορεί να υπολογίσει πληροφορίες τοποθεσίας, ταχύτητας, χρόνου και υψομέτρου και να συσχετίσει δεδομένα τοποθεσίας με εγγεγραμμένο ήχο και βίντεο. Αυτό δημιουργεί μια πρακτική σύνδεση μεταξύ του εγγεγραμμένου περιεχομένου και της τοποθεσίας όπου συνέβη ένα συμβάν.
Γιατί έχει σημασία η απόδοση του GPS σε κάμερες που φοριούνται από το σώμα;
Οι κάμερες που φοριούνται από το σώμα χρησιμοποιούνται συχνά όταν το προσωπικό περπατά, τρέχει, στρίβει, εισέρχεται σε κτίρια ή χειρίζεται οχήματα. Αυτές οι κινήσεις δημιουργούν ένα πιο δύσκολο περιβάλλον ραδιοσυχνοτήτων από ό,τι συνήθως βιώνει ένας σταθερός δέκτης GPS.
Η σταθερή τοποθέτηση μπορεί να προσφέρει πολλά πρακτικά οφέλη:
- Ιχνηλασιμότητα αποδεικτικών στοιχείων:Οι πληροφορίες τοποθεσίας μπορούν να συσχετιστούν με καταγεγραμμένα πλάνα και επιχειρησιακά συμβάντα.
- Εγγραφές συνεχούς τροχιάς:Η αξιόπιστη δορυφορική λήψη συμβάλλει στη μείωση των κενών στην παρακολούθηση κινήσεων.
- Λειτουργική επίγνωση:Οι ομάδες πεδίου μπορούν να λάβουν πιο αξιόπιστες πληροφορίες τοποθεσίας κατά τη διάρκεια λειτουργιών σε κινητές συσκευές.
- Μειωμένη μετατόπιση θέσης:Η καλύτερη απόδοση της κεραίας μπορεί να βοηθήσει στον περιορισμό των ασταθών μετρήσεων θέσης που προκαλούνται από αδύναμα ή ανακλώμενα σήματα.
- Παγκόσμια ανάπτυξη:Η συμβατότητα πολλαπλών συστημάτων GNSS είναι χρήσιμη για εξοπλισμό που προορίζεται για διαφορετικές γεωγραφικές αγορές.
Για τους κατασκευαστές, η επιλογή κεραίας θα πρέπει επομένως να λαμβάνεται υπόψη κατά τα πρώτα στάδια του σχεδιασμού της κάμερας αμαξώματος αντί να αντιμετωπίζεται ως εργασία τελικής επιλογής εξαρτημάτων.
Ποιους παράγοντες απόδοσης πρέπει να αξιολογήσουν οι αγοραστές;
1. Συμβατότητα δορυφορικού συστήματος
Οι επαγγελματικές κάμερες αμαξώματος μπορούν να αναπτυχθούν σε διαφορετικές χώρες και περιβάλλοντα λειτουργίας. Η υποστήριξη GPS και BeiDou ενώ υποστηρίζει το GLONASS και το Galileo μπορεί να προσφέρει μεγαλύτερη ευελιξία κατά το σχεδιασμό εξοπλισμού για εγχώριες και ξένες αγορές.
2. Κυκλική πόλωση
Τα δορυφορικά σήματα GNSS έχουν χαρακτηριστικά κυκλικής πόλωσης. Μια κεραία RHCP έχει σχεδιαστεί για να ταιριάζει με αυτήν την ιδιότητα σήματος και μπορεί να βοηθήσει στη μείωση της επίδρασης ορισμένων ανακλώμενων και ακατάλληλα πολωμένων σημάτων. Αυτό γίνεται ιδιαίτερα χρήσιμο γύρω από κτίρια, οχήματα, μεταλλικές κατασκευές και άλλες ανακλαστικές επιφάνειες.
3. Αντίσταση σε παρεμβολές RF
Μια σύγχρονη κάμερα σώματος μπορεί να περιέχει μονάδες επικοινωνίας 4G/5G, Wi-Fi, επεξεργαστές, μπαταρίες και άλλα ηλεκτρονικά κυκλώματα. Αυτά τα εξαρτήματα μπορούν να δημιουργήσουν ένα ηλεκτρικά πολύπλοκο περιβάλλον. Η αντιστοίχιση κεραίας και ο κατάλληλος φυσικός διαχωρισμός μπορούν να βοηθήσουν στη μείωση της ανεπιθύμητης σύζευξης RF και στη βελτίωση της σταθερότητας τοποθέτησης.
4. Περιβαλλοντική αξιοπιστία
Ο επαγγελματικός εξοπλισμός μπορεί να εκτεθεί στη ζέστη του καλοκαιριού, το κρύο του χειμώνα, τους κραδασμούς, τις κρούσεις, την υγρασία και την παρατεταμένη λειτουργία σε εξωτερικούς χώρους. Ο βιομηχανικός κεραμικός σχεδιασμός της Qianmu καθορίζεται για εύρος θερμοκρασίας λειτουργίας από -40°C έως +75°C, υποστηρίζοντας εφαρμογές όπου εξαρτήματα καταναλωτικής ποιότητας ενδέχεται να μην παρέχουν επαρκές περιβαλλοντικό περιθώριο.
5. Μηχανική Ανθεκτικότητα
Ο εξοπλισμός που φοριέται στο σώμα βιώνει επαναλαμβανόμενες κινήσεις και φυσικό χειρισμό. Μια άκαμπτη κεραμική δομή κεραίας μπορεί να παρέχει καλύτερη σταθερότητα διαστάσεων από μια εύκαμπτη δομή σε εφαρμογές όπου η μηχανική αντοχή είναι προτεραιότητα.
Κεραμική κεραία GPS έναντι κεραίας FPC
Τόσο οι κεραμικές τεχνολογίες όσο και οι τεχνολογίες κεραίας FPC μπορεί να είναι χρήσιμες, αλλά τα χαρακτηριστικά τους είναι διαφορετικά. Η σωστή επιλογή εξαρτάται από τη δομή του προϊόντος, τον διαθέσιμο χώρο, τις περιβαλλοντικές συνθήκες, την απαιτούμενη απόδοση τοποθέτησης και την εφαρμογή στόχου.
| Συντελεστής σύγκρισης | Κεραμική κεραία Qianmu | Τυπική κεραία GPS FPC |
|---|---|---|
| Υλικό πυρήνα | Βιομηχανικό πυροσυσσωματωμένο κεραμικό υψηλής θερμοκρασίας | Ευέλικτη μεμβράνη PI |
| Λήψη σήματος | Σχεδιασμένο για λήψη ισχυρού δορυφορικού σήματος | Κατάλληλο για συμπαγείς εφαρμογές γενικής χρήσης |
| Πόλωση | RHCP | Εξαρτάται από το σχεδιασμό της κεραίας |
| Θερμοκρασία λειτουργίας | -40°C έως +75°C | Εξαρτάται από το συγκεκριμένο μοντέλο |
| Μηχανική Δομή | Άκαμπτη κεραμική κατασκευή | Ευέλικτη κατασκευή φιλμ |
| Έλεγχος παρεμβολών | Σχεδιασμένο για απαιτητικά περιβάλλοντα RF | Εξαρτάται περισσότερο από τη διάταξη και την εγκατάσταση του συστήματος |
| Τυπική Εφαρμογή | Επαγγελματικές κάμερες αμαξώματος και βιομηχανικά τερματικά | Συμπαγείς καταναλωτικές και φορητές ηλεκτρονικές συσκευές |
Για τους κατασκευαστές που αναπτύσσουν επαγγελματικές συσκευές εγγραφής στοιχείων, μια κεραμική κεραία GNSS μπορεί να προσφέρει έναν χρήσιμο συνδυασμό απόδοσης ραδιοσυχνοτήτων, περιβαλλοντικής αντίστασης και δομικής σταθερότητας.
Βασικές Τεχνικές Προδιαγραφές
Κατά την αξιολόγηση μιας κεραίας GPS για μια κάμερα σώματος, οι μηχανικοί θα πρέπει να εξετάζουν τις πλήρεις προδιαγραφές RF και τις μηχανικές προδιαγραφές αντί να εστιάζουν μόνο στη συμβατότητα ονομαστικών συχνοτήτων.
| Παράμετρος | Προδιαγραφές Qianmu |
|---|---|
| Τύπος προϊόντος | GNSS κεραμική επιφανειακή βάση στήριξης |
| Ζώνες λειτουργίας | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Πόλωση | Δεξιά κυκλική πόλωση (RHCP) |
| Χαρακτηριστική σύνθετη αντίσταση | 50Ω |
| VSWR | ≤1,8 |
| Κέρδος αιχμής | 3,0–3,8 dBi |
| Θερμοκρασία λειτουργίας | -40°C έως +75°C |
| Θερμοκρασία αποθήκευσης | -45°C έως +80°C |
| Εγκατάσταση | Τοποθέτηση SMT, συγκόλληση μέσω οπών ή προσαρμοσμένοι σύνδεσμοι |
Αυτές οι προδιαγραφές παρέχουν ένα χρήσιμο σημείο εκκίνησης για τους μηχανικούς RF. Ωστόσο, η τελική απόδοση της κεραίας θα πρέπει πάντα να επαληθεύεται μετά την ενσωμάτωση στο πλήρες περίβλημα της κάμερας, επειδή τα υλικά περιβλήματος, η τοποθέτηση της μπαταρίας, η διάταξη PCB, η δρομολόγηση καλωδίων και οι κοντινές ασύρματες μονάδες μπορούν να επηρεάσουν σημαντικά την πραγματική απόδοση ραδιοσυχνοτήτων.
Πώς πρέπει να εγκατασταθεί μια κεραία GPS;
Ακόμη και μια κεραία υψηλής απόδοσης μπορεί να έχει χαμηλή απόδοση εάν δεν εγκατασταθεί σωστά. Η σωστή μηχανική ενσωμάτωση και ενσωμάτωση RF είναι επομένως απαραίτητη.
Επιλέξτε μια κατάλληλη θέση εγκατάστασης
Η περιοχή της κεραμικής ακτινοβολίας δεν πρέπει να καλύπτεται απευθείας από μεταλλικά περιβλήματα, μπαταρίες ή μεταλλικούς βραχίονες. Γενικά προτιμάται μια μη μεταλλική περιοχή προς το πάνω μέρος της κάμερας του σώματος. Η Qianmu συνιστά τη διατήρηση τουλάχιστον 15 mm απόστασης από τις κεραίες 4G/5G και Wi-Fi όπου το επιτρέπει η δομή του προϊόντος.
Ακολουθήστε τις σωστές διαδικασίες συγκόλλησης
Για κεραίες τύπου pin, οι σύνδεσμοι συγκόλλησης πρέπει να είναι πλήρεις και ασφαλείς. Για προϊόντα SMT, η κεραία θα πρέπει να ευθυγραμμιστεί σωστά και να τοποθετηθεί σύμφωνα με τη συνιστώμενη διαδικασία PCB. Η υπερβολική μηχανική πίεση πρέπει να αποφεύγεται γιατί τα κεραμικά εξαρτήματα μπορεί να καταστραφούν από ακατάλληλο χειρισμό.
Δρομολόγηση καλωδίου ελέγχου και γραμμής ισχύος
Τα καλώδια της κεραίας πρέπει να δρομολογούνται προσεκτικά για να μειωθεί η περιττή σύζευξη με καλώδια ρεύματος και κυκλώματα υψηλού ρεύματος. Όπου χρειάζεται, μπορούν επίσης να χρησιμοποιηθούν μονωτικά υλικά για την απομόνωση της κεραίας από ισχυρές πηγές ηλεκτρικών παρεμβολών.
Δοκιμάστε την Ολοκληρωμένη Συσκευή
Η εργαστηριακή δοκιμή εξαρτημάτων είναι σημαντική, αλλά δεν θα πρέπει να αντικαταστήσει την πλήρη επαλήθευση του μηχανήματος. Μετά τη συναρμολόγηση, οι κατασκευαστές θα πρέπει να αξιολογούν την απόκτηση δορυφόρων ψυχρής εκκίνησης και θερμής εκκίνησης, την ακρίβεια τοποθέτησης, τον αριθμό δορυφόρων και τη συνέχεια της τροχιάς υπό ρεαλιστικές εξωτερικές συνθήκες.
Ποιες εφαρμογές μπορούν να χρησιμοποιήσουν μια κεραία Body Cam GPS;
Μια επαγγελματική κεραία GNSS μπορεί να υποστηρίξει ένα ευρύ φάσμα φορητών συσκευών εγγραφής και εντοπισμού θέσης, όπως:
- Κάμερες σώματος επιβολής του νόμου 4G/5G
- Τερματικά καταγραφής αστυνομίας και επιβολής της κυκλοφορίας
- Κάμερες φορέων αστικής διαχείρισης και διοίκησης οδών
- Οπτικοακουστικός εξοπλισμός της Πυροσβεστικής Υπηρεσίας
- Αντιεκρηκτικά και εγγενώς ασφαλή τερματικά εγγραφής
- Εξοπλισμός επιθεώρησης ορυχείων και πετροχημικών
- Συσκευές επιθεώρησης ισχύος και σιδηροδρομικής περιπολίας
- Εξωτερικοί τερματικοί σταθμοί επιθεώρησης και επιτόπιας λειτουργίας
- Κάμερες πολλαπλών ζωνών που φοριούνται στο σώμα προσανατολισμένες στις εξαγωγές
Ο συνδυασμός λήψης GNSS, συμπαγούς ενσωμάτωσης και περιβαλλοντικής ανθεκτικότητας καθιστά αυτήν την τεχνολογία κεραίας ιδιαίτερα σχετική με τον επαγγελματικό εξοπλισμό που πρέπει να λειτουργεί συνεχώς εκτός ελεγχόμενων εσωτερικών περιβαλλόντων.
FAQ
1. Ποια δορυφορικά συστήματα υποστηρίζει η κεραία Body Cam GPS;
Η κεραία έχει σχεδιαστεί γύρω από τις συχνότητες GPS L1 και BeiDou B1 και υποστηρίζει εφαρμογές GNSS πολλαπλών συστημάτων που περιλαμβάνουν GPS, BeiDou, GLONASS και Galileo.
2. Γιατί είναι σημαντικό το RHCP για τη λήψη GNSS;
Το RHCP, ή η δεξιά κυκλική πόλωση, ταιριάζει με τα χαρακτηριστικά πόλωσης των κοινών δορυφορικών σημάτων GNSS. Μπορεί να βοηθήσει στη βελτίωση της συνέπειας της λήψης και στη μείωση της επίδρασης ορισμένων ανακλώμενων ή ακατάλληλα πολωμένων σημάτων.
3. Μπορεί η κεραία να λειτουργήσει σε ακραίες θερμοκρασίες;
Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -40°C έως +75°C, καθιστώντας την κεραία κατάλληλη για πολλές απαιτητικές εξωτερικές και βιομηχανικές εφαρμογές.
4. Μπορεί η κεραία να προσαρμοστεί για ένα νέο σχέδιο κάμερας σώματος;
Ναί. Ως αρχικός κατασκευαστής, η Qianmu μπορεί να υποστηρίξει προσαρμοσμένη ανάπτυξη κεραίας σύμφωνα με τη δομή της συσκευής, τη συχνότητα λειτουργίας, τις απαιτήσεις εγκατάστασης, τη διαμόρφωση των συνδέσμων και τους στόχους απόδοσης RF.
5. Πόση απόσταση πρέπει να διατηρηθεί από τις κεραίες 4G/5G και Wi-Fi;
Συνιστάται ελάχιστος διαχωρισμός 15 mm όπου το επιτρέπει η δομή του προϊόντος. Η τελική απόσταση θα πρέπει να επιβεβαιωθεί μέσω δοκιμής ραδιοσυχνοτήτων επειδή η γεωμετρία του περιβλήματος και τα εσωτερικά ηλεκτρονικά μπορούν να αλλάξουν τη βέλτιστη θέση της κεραίας.
6. Είναι απαραίτητος έλεγχος σε εξωτερικούς χώρους μετά την εγκατάσταση της κεραίας;
Ναί. Συνιστάται ανεπιφύλακτα η δοκιμή πλήρους συσκευής σε εξωτερικούς χώρους. Οι μηχανικοί θα πρέπει να επαληθεύουν την απόκτηση δορυφόρων, την ακρίβεια τοποθέτησης, τις κρύες και ζεστές εκκινήσεις και τη συνέχεια της τροχιάς αφού η κεραία έχει ενσωματωθεί στο τελικό περίβλημα.
Σύναψη
Μια αξιόπιστη κεραία GNSS είναι ένα κρίσιμο στοιχείο μιας επαγγελματικής κάμερας που φοριέται στο σώμα, επειδή η απόδοση θέσης επηρεάζει την ακρίβεια τοποθεσίας, την ιχνηλασιμότητα αποδεικτικών στοιχείων και τη λειτουργική αξιοπιστία. Η κεραμική κατασκευή, η πόλωση RHCP, η συμβατότητα πολλαπλών συστημάτων GNSS, ο έλεγχος παρεμβολών και η ευρεία απόδοση θερμοκρασίας μπορούν να προσφέρουν μια ισχυρότερη βάση για απαιτητικές εφαρμογές κάμερας σώματος.
Το Qianmu συνδυάζει Ε&Α κεραιών, κατασκευή, δοκιμές ραδιοσυχνοτήτων και προσαρμοσμένη παραγωγή για να υποστηρίξει τους κατασκευαστές καμερών αμαξώματος και τους ενοποιητές συστημάτων. Για έργα που απαιτούν προσαρμοσμένες ζώνες συχνοτήτων, διαστάσεις, συνδέσεις, δομές εγκατάστασης ή βελτιστοποίηση ραδιοσυχνοτήτων, εξερευνήστε τη λύση Body Cam GPS Antenna καιεπικοινωνήστε μαζί μαςγια τεχνικές συμβουλές, δείγματα και προσαρμοσμένη ανάπτυξη κεραίας.
