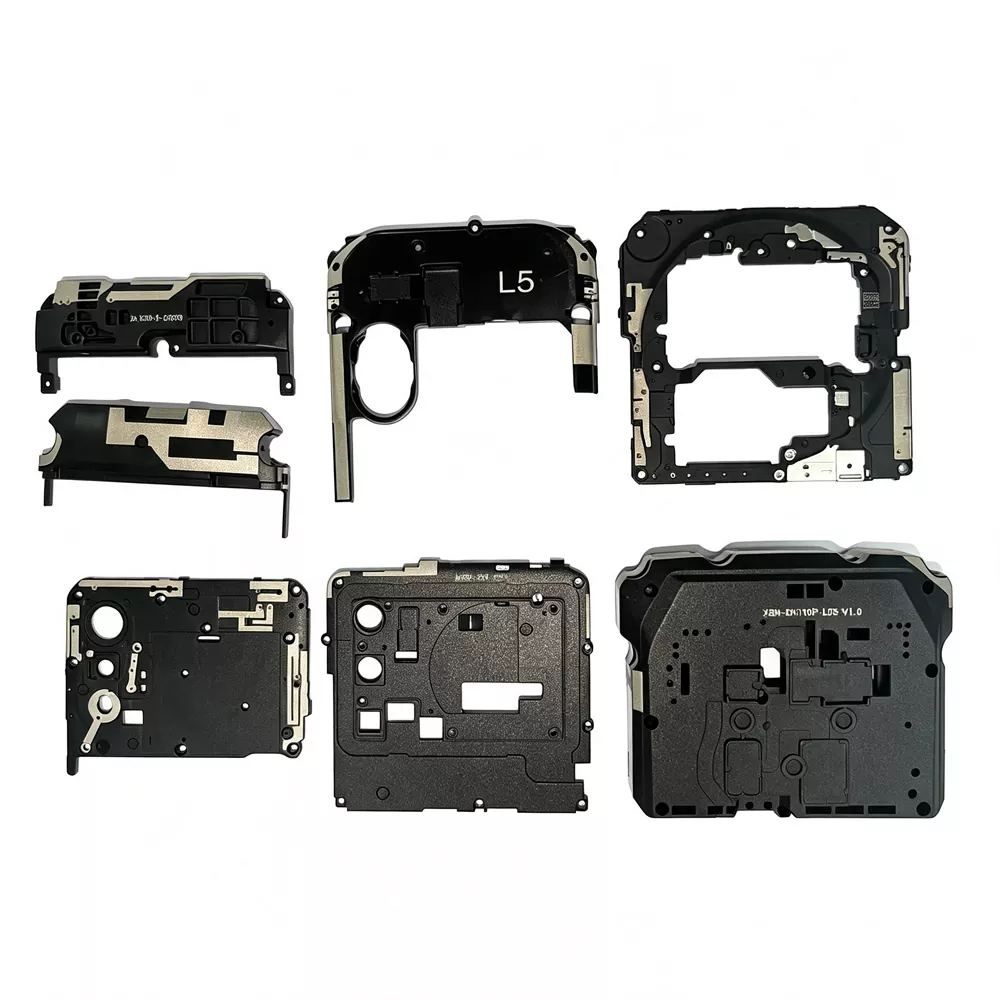

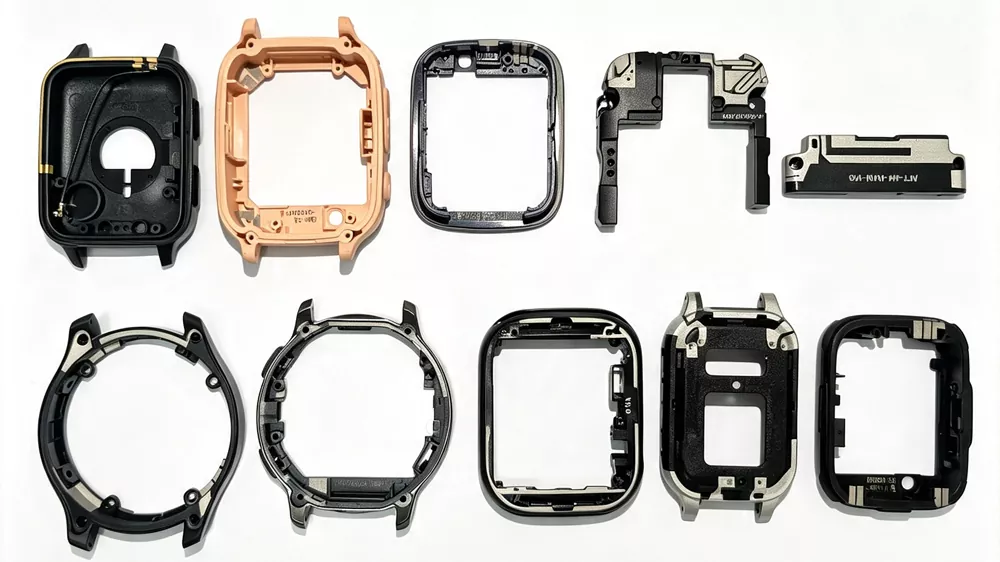

Κεραία LDS

Η κεραία LDS (Laser Direct Structuring Antenna) είναι μια δομή ραδιοσυχνοτήτων βασισμένη σε 3D-MID που κατασκευάζεται με την εφαρμογή ενεργοποίησης λέιζερ σε πλαστικά υποστρώματα χυτευμένα με έγχυση, ακολουθούμενη από επιλεκτική χημική επένδυση για να σχηματιστούν αγώγιμα ίχνη κεραίας.

Η διαδικασία επιτρέπει τον απευθείας καθορισμό αγώγιμων μοτίβων σε τρισδιάστατα εξαρτήματα περιβλήματος, όπου η γεωμετρία της κεραίας είναι ενσωματωμένη στη μηχανική δομή αντί να συναρμολογείται ως ξεχωριστό τμήμα RF.

Σε αντίθεση με τις συμβατικές κεραίες με σφραγίδα ή λαμαρίνα που απαιτούν διακριτή τοποθέτηση στο εσωτερικό της συσκευής, η κεραία LDS ενσωματώνει τη δομή ακτινοβολίας στο περίβλημα ή στο εσωτερικό πλαστικό πλαίσιο, επιτρέποντας στη διαδρομή της κεραίας να ακολουθεί περίπλοκες τρισδιάστατες γεωμετρίες διατηρώντας παράλληλα καθορισμένα ηλεκτρικά χαρακτηριστικά.

Από την άποψη του συστήματος, η τεχνολογία LDS ανήκει στο 3D-MID (Three-Dimensional Molded Interconnect Device), όπου ένα μόνο χυτευμένο εξάρτημα μπορεί να συνδυάσει δομικές, αγώγιμες και λειτουργίες στέγασης μέσω επιλεκτικής επιμετάλλωσης επιφανειών που ενεργοποιούνται με λέιζερ.

Αρχή Εργασίας

Η διαδικασία κατασκευής των κεραιών LDS μπορεί να χωριστεί σε τέσσερα βασικά βήματα:

Βήμα 1 – Χύτευση με έγχυση: Χρησιμοποιώντας λειτουργικά πλαστικά ειδικά για LDS (που περιέχουν ειδικά πρόσθετα μετάλλου-οργανικού σύνθετου υλικού), παράγεται ένας τρισδιάστατος πλαστικός βραχίονας ή περίβλημα μέσω χύτευσης με έγχυση.

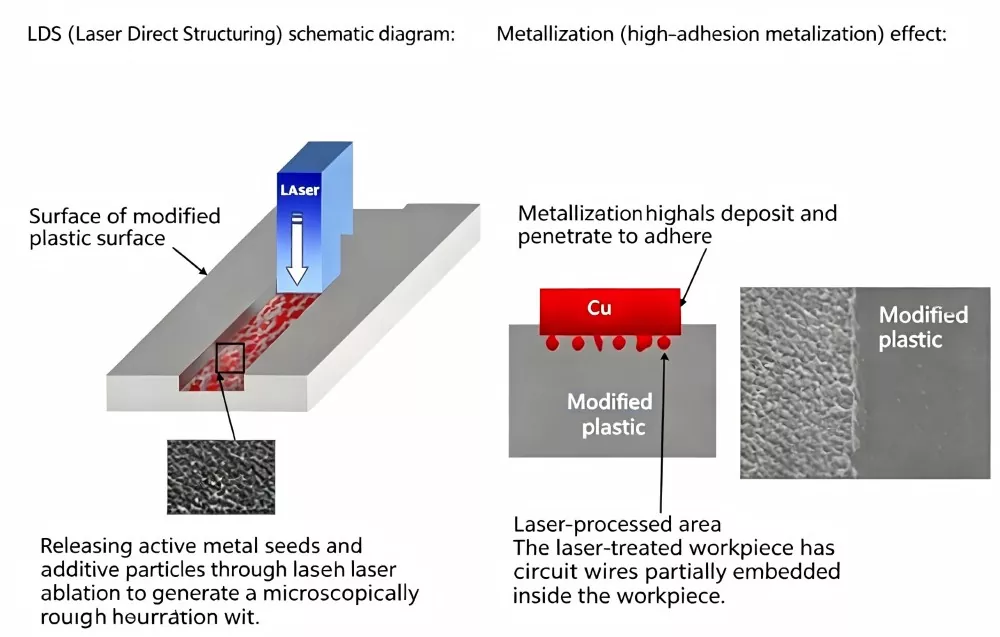

Βήμα 2 – Ενεργοποίηση με λέιζερ: Ο υπολογιστής ελέγχει την κίνηση του λέιζερ σύμφωνα με την τροχιά του αγώγιμου σχεδίου, προβάλλοντας το λέιζερ στην επιφάνεια του τρισδιάστατου πλαστικού στοιχείου και ενεργοποιώντας το σχέδιο κυκλώματος μέσα σε δευτερόλεπτα. Στις περιοχές που ακτινοβολούνται από το λέιζερ, τα πρόσθετα ενεργοποιούνται, δημιουργώντας μια μικροσκοπικά τραχιά επιφάνεια που ευνοεί την εναπόθεση μετάλλων.

Βήμα 3 – Χημική επιμετάλλωση: Τοποθετήστε τα ενεργοποιημένα πλαστικά μέρη σε ένα λουτρό χημικής επιμετάλλωσης, όπου μέταλλα όπως ο χαλκός, το νικέλιο και ο χρυσός εναποτίθενται επιλεκτικά στις ενεργοποιημένες περιοχές, σχηματίζοντας αγώγιμα ίχνη.

Βήμα 4 – Συναρμολόγηση και δοκιμή: Το περίβλημα LDS για το κύκλωμα κεραίας συνδέεται ηλεκτρικά με τη μητρική πλακέτα PCB μέσω επαφών ελατηρίου, ακίδων ή υποδοχών B2B. Μετά από πλήρη επιθεώρηση χρησιμοποιώντας αναλυτή δικτύου, το συγκρότημα παραδίδεται.

Εφαρμοστέες Συσκευές

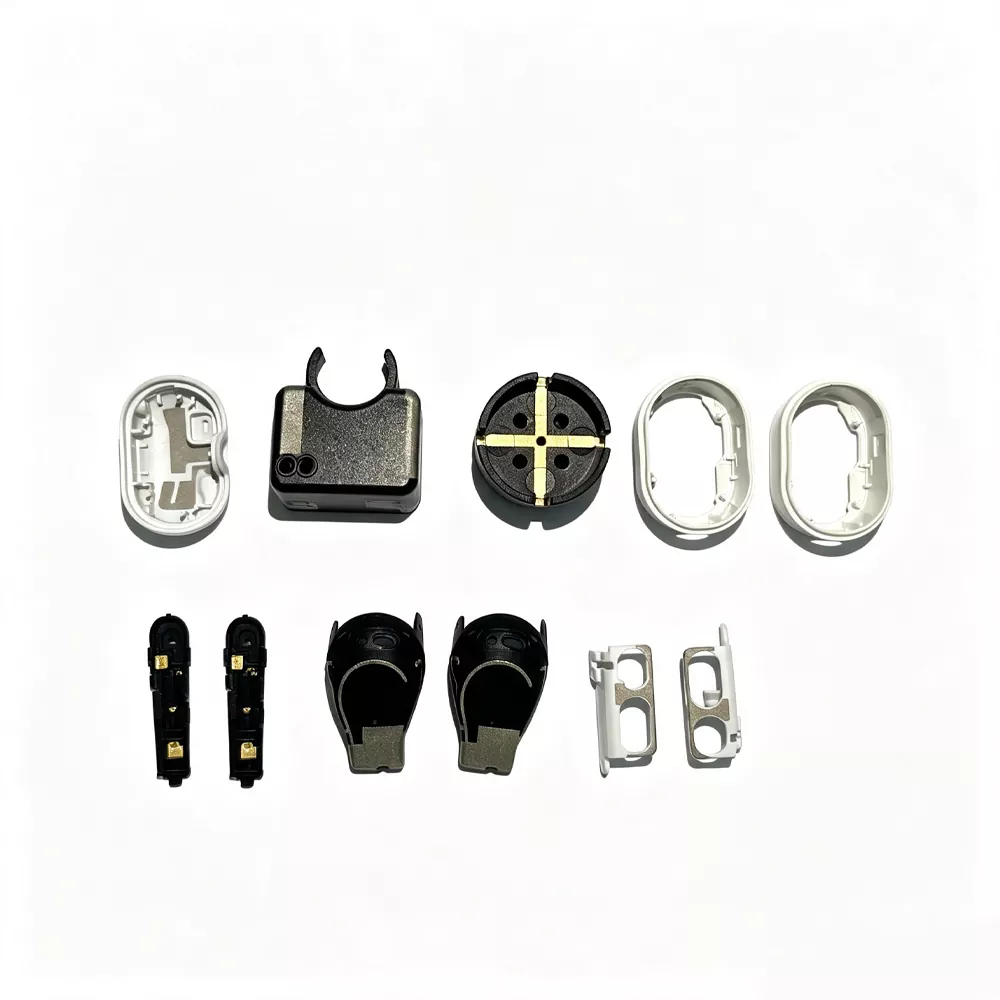

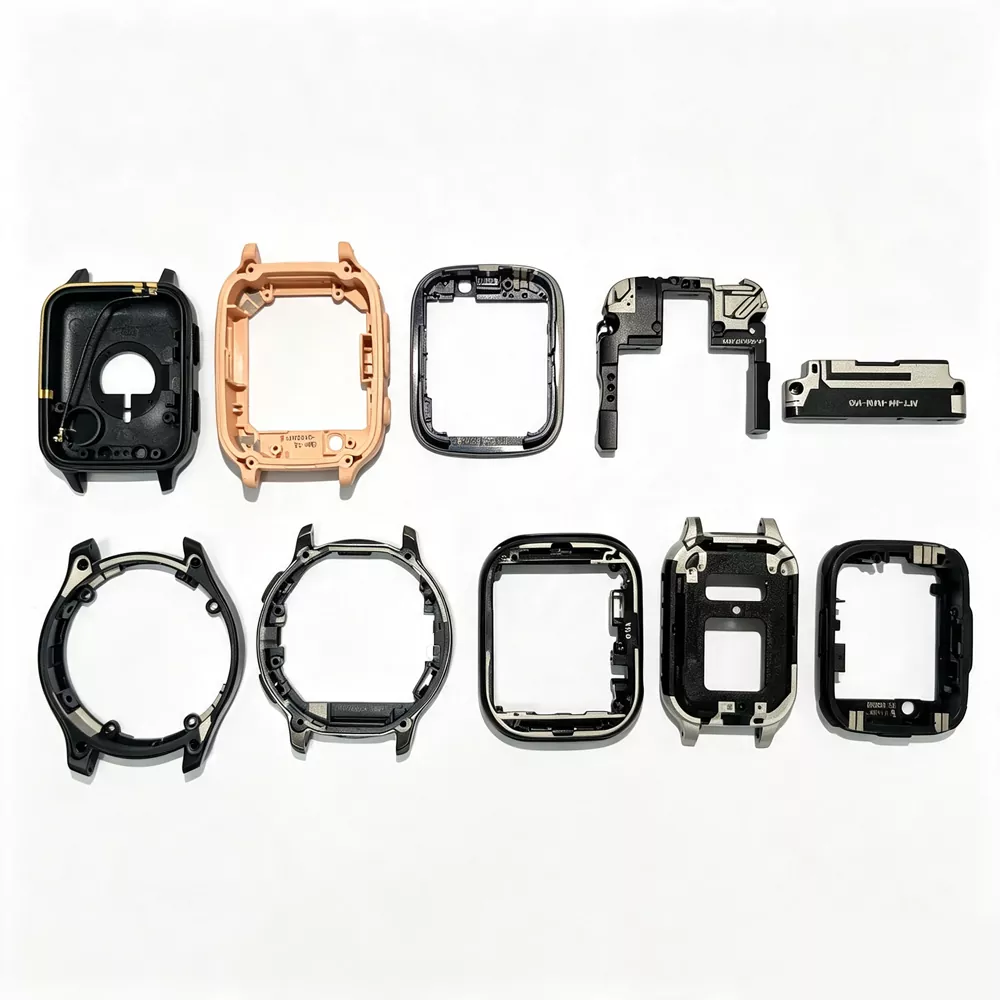

Η τεχνολογία κεραίας LDS χρησιμοποιείται ευρέως σε πολλές βιομηχανίες και ασύρματες εφαρμογές:

Βασικά σημεία πώλησης

1. Υψηλή ικανότητα ενσωμάτωσης χώρου

Οι κεραίες LDS μπορούν να ενσωματωθούν απευθείας σε περιβλήματα συσκευών ή δομικούς βραχίονες, επιτρέποντας πιο λεπτά σχέδια προϊόντων χωρίς να διακυβεύεται σημαντικά η απόδοση ραδιοσυχνοτήτων. Το διάκενο της κεραίας επιτυγχάνεται μέσω ακριβούς σχεδίασης 3D σε πλαστικά υποστρώματα, καθιστώντας την κατάλληλη για συμπαγείς ασύρματες συσκευές πολλαπλών ζωνών.

2. Σταθερότητα παραγωγής και συνέπεια διαδικασίας

Η δόμηση λέιζερ παρέχει υψηλή επαναληψιμότητα και σταθερή ανάλυση σχεδίων, καθιστώντας την κατάλληλη για περιβάλλοντα συνεχούς παραγωγής. Κάθε μονάδα τυπικά επικυρώνεται μέσω δοκιμών ραδιοσυχνοτήτων, με βασικές παραμέτρους όπως το S11 να επαληθεύονται για να διασφαλιστεί η αντιστοίχιση της απόδοσης εντός των στόχων σχεδιασμού.

3. Μειωμένη εσωτερική παρεμβολή RF

Δεδομένου ότι τα αγώγιμα σχέδια σχηματίζονται απευθείας στο περίβλημα της συσκευής, οι δομές LDS μειώνουν την εξάρτηση από την εσωτερική καλωδίωση και ελαχιστοποιούν τις παρεμβολές που προκαλούνται από κοντινά μεταλλικά εξαρτήματα στο εσωτερικό του περιβλήματος.

4. Δυνατότητα ενσωμάτωσης κεραίας πολλαπλών ζωνών

Πολλαπλές λειτουργικές κεραίες (LTE / GSM / Wi-Fi / Bluetooth / GNSS) μπορούν να ενσωματωθούν σε ένα μόνο τρισδιάστατο υπόστρωμα, μειώνοντας τον συνολικό αριθμό εξαρτημάτων και απλοποιώντας την αρχιτεκτονική RF σε επίπεδο συστήματος.

5. Ευέλικτη ικανότητα σχεδίασης 3D RF

Η τεχνολογία LDS υποστηρίζει την εφαρμογή πολύπλοκων αγώγιμων γεωμετριών σε καμπύλες επιφάνειες, επιτρέποντας στη διάταξη της κεραίας να ακολουθεί τα μηχανικά περιγράμματα, διατηρώντας παράλληλα καθορισμένους περιορισμούς ραδιοσυχνοτήτων σε διαφορετικές ζώνες συχνοτήτων.

Τεχνικές Προδιαγραφές

Διαδικασία χάραξης με λέιζερ και προφυλάξεις

(1) Σημειώσεις σχετικά με το σχεδιασμό αγώγιμων κυκλωμάτων

① Η δρομολόγηση ιχνών σε υποστρώματα LDS 3D θα πρέπει να αποφεύγει τις συχνές μεταβάσεις οξείας γωνίας. Σε κατασκευές πολλαπλών επιφανειών, η συνεχής δρομολόγηση σε γειτονικές επιφάνειες γενικά βελτιώνει τη σταθερότητα της διαδικασίας και την ομοιομορφία της επένδυσης, ειδικά σε μεγαλύτερα περιβλήματα.

② Το ελάχιστο πλάτος ίχνους που ορίζεται από το λέιζερ είναι συνήθως περίπου 0,2 mm, ανάλογα με την ανάλυση σχεδίασης και τη γεωμετρία του υποστρώματος.

③ Η ελάχιστη απόσταση μεταξύ των παρακείμενων αγώγιμων ιχνών διατηρείται γενικά πάνω από 0,5 mm για να μειωθεί ο κίνδυνος σχηματισμού γέφυρας επιμετάλλωσης κατά την ηλεκτροχημική εναπόθεση.

④ Το διάκενο μεταξύ των αγώγιμων περιοχών και των ορίων του περιβλήματος ελέγχεται συνήθως σε κλίμακα κάτω του χιλιοστού. Μια απόσταση απομόνωσης περίπου 1–2 mm κοντά στα τοιχώματα της κοιλότητας εφαρμόζεται συνήθως για τη μείωση της μόλυνσης των άκρων κατά την επεξεργασία με λέιζερ.

⑤ Η γεωμετρία της επιφάνειας επηρεάζει τη συμπεριφορά της επιμετάλλωσης. Οι επίπεδες περιοχές τείνουν να παρέχουν πιο σταθερή ενεργοποίηση με λέιζερ και συνοχή επίστρωσης, ενώ οι καμπύλες επιφάνειες μπορεί να εισάγουν διακύμανση στο πάχος και την πρόσφυση λόγω διαφορών γωνιακής έκθεσης.

⑥ Μετά τη δόμηση με λέιζερ, τα μέρη μεταφέρονται απευθείας στην ηλεκτρολυτική επιμετάλλωση για να ελαχιστοποιηθεί η οξείδωση και η μόλυνση της επιφάνειας πριν από την επιμετάλλωση.

(2) Απαιτήσεις αποθήκευσης προϊόντος LDS πριν από την επιμετάλλωση και την επίστρωση

① Τα εξαρτήματα που ενεργοποιούνται με λέιζερ θα πρέπει να αποθηκεύονται σε συνθήκες ελεγχόμενης υγρασίας (συνήθως κάτω από 60% RH) και να μεταφέρονται στην επιμετάλλωση μόλις το επιτρέψει η ροή της διαδικασίας, για να μειωθεί ο κίνδυνος οξείδωσης της επιφάνειας.

② Αποφεύγεται η άμεση επαφή με επιφάνειες που έχουν υποστεί επεξεργασία με λέιζερ, καθώς η μόλυνση μπορεί να επηρεάσει την ποιότητα εναπόθεσης μετάλλων.

③ Κατά τον χειρισμό και τη μεταφορά χρησιμοποιούνται ειδικοί δίσκοι ή εξαρτήματα για τη διατήρηση της σταθερότητας της θέσης και την αποφυγή ζημιών στην επιφάνεια ή μικρογρατσουνιές.

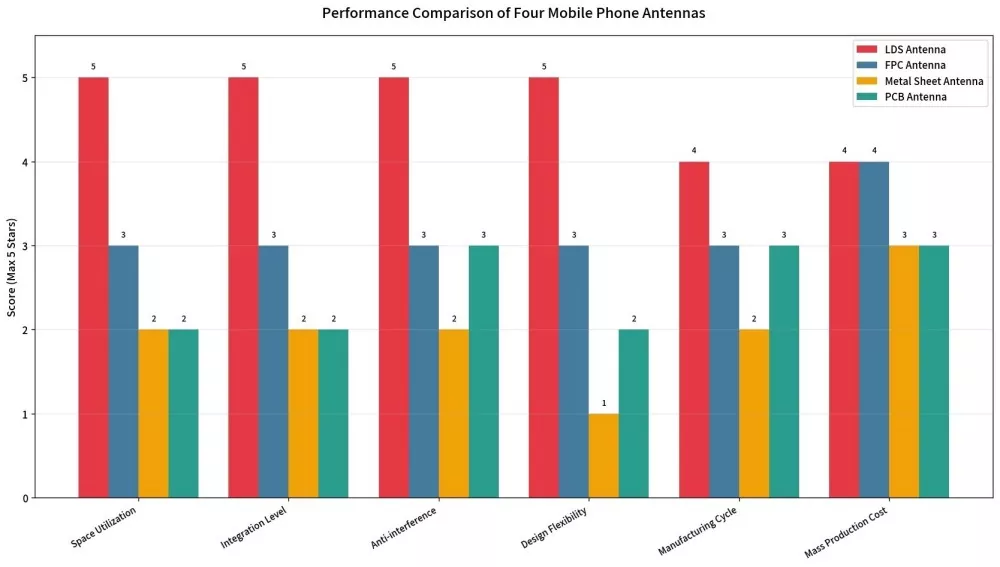

Συγκρίνετε με συνομηλίκους

Διαδικασία ποιοτικού ελέγχου

1. Επιθεώρηση εισερχόμενου υλικού: Δοκιμή της περιεκτικότητας σε μεταλλικό πρόσθετο σε πλαστικά σωματίδια ειδικά σχεδιασμένα για LDS

2. Έλεγχος χύτευσης με έγχυση: Ακρίβεια διαστάσεων ±0,05mm

3. Σήμανση λέιζερ: AOI αυτοματοποιημένη οπτική επιθεώρηση για την ακεραιότητα του κυκλώματος

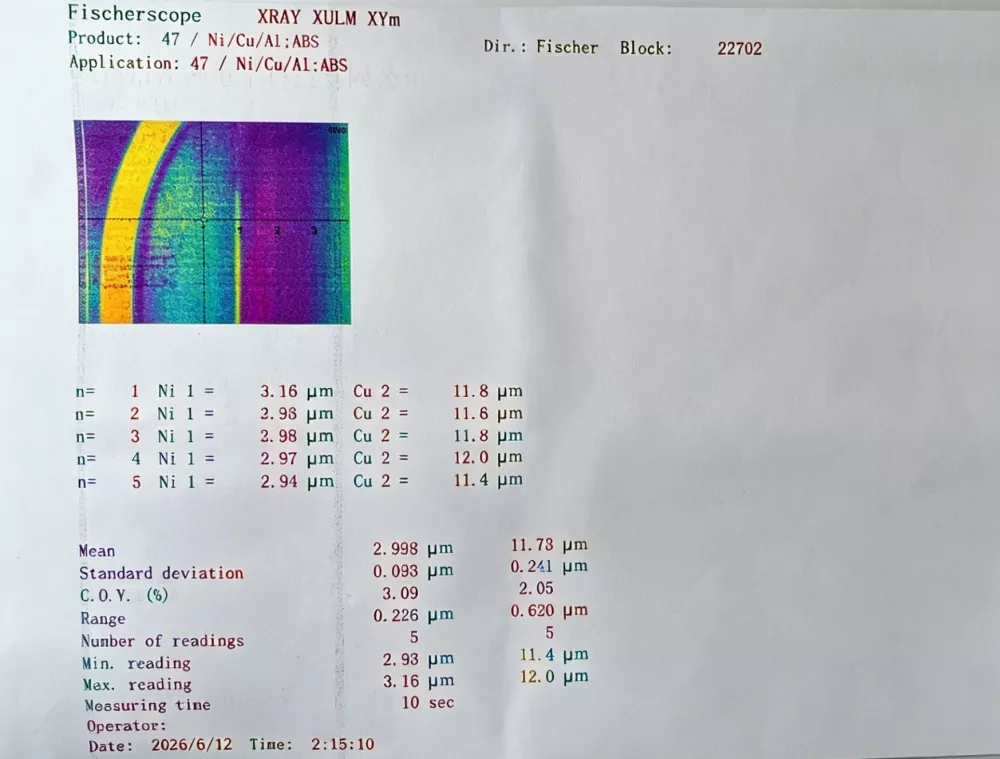

4. Χημική επιμετάλλωση: Έλεγχος ομοιομορφίας πάχους επίστρωσης (στρώμα χαλκού ≥ 5 μm, στρώμα νικελίου/χρυσού ≥ 0,1 μm)

5. Δοκιμή ραδιοσυχνοτήτων: Ο αναλυτής δικτύου πραγματοποιεί πλήρη επιθεώρηση των S11, VSWR, απολαβής και απόδοσης.

6. Επιθεώρηση δειγματοληψίας αξιοπιστίας: Δοκιμή συγκόλλησης εκατοντάδων πλέγματος All-inclusive

Ως αξιόπιστος προμηθευτής, κάθε παρτίδα των προϊόντων μας συνοδεύεται από μια αναφορά δοκιμής που μπορεί να εντοπιστεί στην αντίστοιχη παρτίδα πρώτης ύλης.

Πώς να επιλέξετε προϊόντα κεραίας LDS

1. Δείτε τις απαιτήσεις της ζώνης συχνοτήτων

Καθορίστε με σαφήνεια ποιες ζώνες συχνοτήτων επικοινωνίας πρέπει να υποστηρίζει η συσκευή—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC και άλλα. Διαφορετικές ζώνες συχνοτήτων αντιστοιχούν σε διαφορετικά σχέδια δρομολόγησης κεραιών.

2. Ελέγξτε το χώρο εγκατάστασης

- Το περίβλημα της συσκευής διαθέτει επαρκή χώρο διάταξης LDS;

- Χρειάζεται η κεραία να ακολουθεί τη δρομολόγηση κατά μήκος μιας τρισδιάστατης καμπύλης επιφάνειας; Εκεί ακριβώς υπερέχει το LDS.

3. Ελέγξτε την επιλογή υποστρώματος

Το υλικό υποστρώματος για τις κεραίες LDS πρέπει να είναι λειτουργικό πλαστικό ειδικό για LDS. Οι κοινές επιλογές περιλαμβάνουν PC, ABS, PC+ABS και LCP. Διαφορετικά υλικά έχουν τα δικά τους πλεονεκτήματα και μειονεκτήματα όσον αφορά την αντοχή στη θερμοκρασία, τη διηλεκτρική σταθερά και τη μηχανική αντοχή.

4. Ελέγξτε τον χρόνο παράδοσης και την ελάχιστη ποσότητα παραγγελίας.

Ως κατασκευαστής, προσφέρουμε:

- Δείγμα στάδιο: 10 Γρήγορη δημιουργία πρωτοτύπων

- Μικρή παρτίδα: 100–1.000 τεμ., παράδοση 2 εβδομάδων

- Παραγωγή μεγάλης κλίμακας: Η μηνιαία δυναμικότητα ξεπερνά τις 100.000 μονάδες, με εγγυημένους χρόνους παράδοσης.

FAQ

Ε: Ποια είναι η διαφορά μεταξύ μιας κεραίας LDS και μιας κεραίας FPC;

Α: Μια κεραία FPC είναι μια ευέλικτη λύση κυκλώματος εγκατεστημένη στο εσωτερικό της συσκευής, που απαιτεί ειδικό επίπεδο χώρο. ΕναΚεραία LDSείναι απευθείας δομημένη με λέιζερ στο περίβλημα ή στη βάση της συσκευής, επιτρέποντας καλύτερη προσαρμογή σε τρισδιάστατες επιφάνειες και βελτιωμένη χρήση του χώρου. Παρέχει επίσης υψηλότερη ικανότητα ενσωμάτωσης και ισχυρότερη απόδοση κατά των παρεμβολών σε σύγκριση με τις παραδοσιακές λύσεις FPC.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας για προσαρμογή;

Α: Δεν απαιτείται ελάχιστη ποσότητα παραγγελίας κατά το στάδιο του δείγματος. Υποστηρίζουμε αιτήματα δειγμάτων, παραγωγή μικρής παρτίδας που ξεκινά από 100 τμχ και παραγγελίες μεγαλύτερου όγκου με βάση τις απαιτήσεις των πελατών. Ως άμεσο εργοστάσιο, παρέχουμε ευέλικτη υποστήριξη παραγωγής σε διάφορα στάδια του έργου.

Ε: Ποιες πληροφορίες απαιτούνται για την προσαρμογή;

Α: Οι πελάτες μπορούν να παρέχουν τρισδιάστατα σχέδια CAD της συσκευής (μορφή STEP ή IGS), τη ζώνη συχνοτήτων στόχου, τη διάταξη PCB και τον τύπο σύνδεσης. Η ομάδα μηχανικών μας θα χειριστεί το σχεδιασμό δρομολόγησης, τη βελτιστοποίηση προσομοίωσης και την επαλήθευση πρωτοτύπων.

Ε: Μπορεί αυτή η τεχνολογία να υποστηρίξει εφαρμογές κυμάτων χιλιοστών 5G;

Α: Ναι. Η τεχνολογία υποστηρίζει σχέδια κεραιών τόσο για ζώνες συχνοτήτων κάτω των 6 GHz όσο και για ζώνες συχνοτήτων κυμάτων χιλιοστών. Η τελική λύση θα βελτιστοποιηθεί σύμφωνα με τη δομή της συσκευής, τον διαθέσιμο χώρο και την απαιτούμενη απόδοση συχνότητας.

Ε: Ποια είναι η διάρκεια ζωής της κεραίας;

Α: Οι δοκιμές αξιοπιστίας δείχνουν ότι μετά από 100 θερμικούς κύκλους από -40℃ έως +85℃ και δοκιμή υψηλής θερμοκρασίας/υψηλής υγρασίας στους 85℃/85% RH για 168 ώρες, η υποβάθμιση της απόδοσης παραμένει κάτω από 5% ενώ η πρόσφυση παραμένει σταθερή. Η σχεδιασμένη διάρκεια ζωής μπορεί να υπερβαίνει τα 10 χρόνια.

Ε: Μπορείτε να παρέχετε υποστήριξη συντονισμού κεραίας;

Α: Ναι. Παρέχουμε πλήρεις υπηρεσίες συντονισμού, συμπεριλαμβανομένης της προσομοίωσης, της δημιουργίας πρωτοτύπων και της βελτιστοποίησης σε επίπεδο συστήματος, βοηθώντας τα προϊόντα να πληρούν τις απαιτήσεις πιστοποίησης όπως CTA, CE και FCC.
