Τι ακριβώς είναι μια λαστιχένια ducky κεραία;

A λαστιχένια δουκή κεραία(κοινώς γνωστή ως κεραία από καουτσούκ ή κεραία λαστιχένιας πάπιας) είναι ένα κοινό μικρόomni κεραίαονομάζεται για το εξωτερικό προστατευτικό στρώμα του από καουτσούκ ή πλαστικό. Χρησιμοποιείται ευρέως σε συσκευές ασύρματης επικοινωνίας όπως walkie-talkies, ασύρματους δρομολογητές, ραδιόφωνα αυτοκινήτου και συσκευές IoT. Η Qianmu Communications εξηγεί τα βασικά χαρακτηριστικά και τις αρχές λειτουργίας της:

1. Δομή και χαρακτηριστικά σχεδίασης

Εξωτερικά υλικά:

Το εξωτερικό στρώμα είναι κατασκευασμένο από εύκαμπτο καουτσούκ/σιλικόνη (μερικά είναι σκληρό πλαστικό), παρέχοντας φυσική προστασία όπως αδιαβροχοποίηση, αντοχή σε κραδασμούς και αντοχή στη διάβρωση.

Το χρώμα είναι συνήθως μαύρο, με μερικές προσαρμοσμένες επιλογές διαθέσιμες σε άλλα χρώματα (όπως λευκό ή πορτοκαλί).

Εσωτερική δομή:

Καλοριφέρ πυρήνα: Ένα εσωτερικό μεταλλικό σύρμα με σπειροειδή περιέλιξη (χαλκός ή χάλυβας) που κρύβεται μέσα και χρησιμεύει ως το στοιχείο ακτινοβολίας της κεραίας.

Κύκλωμα αντιστοίχισης βάσης: Ένα μικρό κύκλωμα αντιστοίχισης (όπως ένας πυκνωτής ή ένας επαγωγέας) μπορεί να ενσωματωθεί στο κάτω μέρος για τη βελτιστοποίηση της σύνθετης αντίστασης (συνήθως 50 Ω) για την αντιστοίχιση συσκευών.

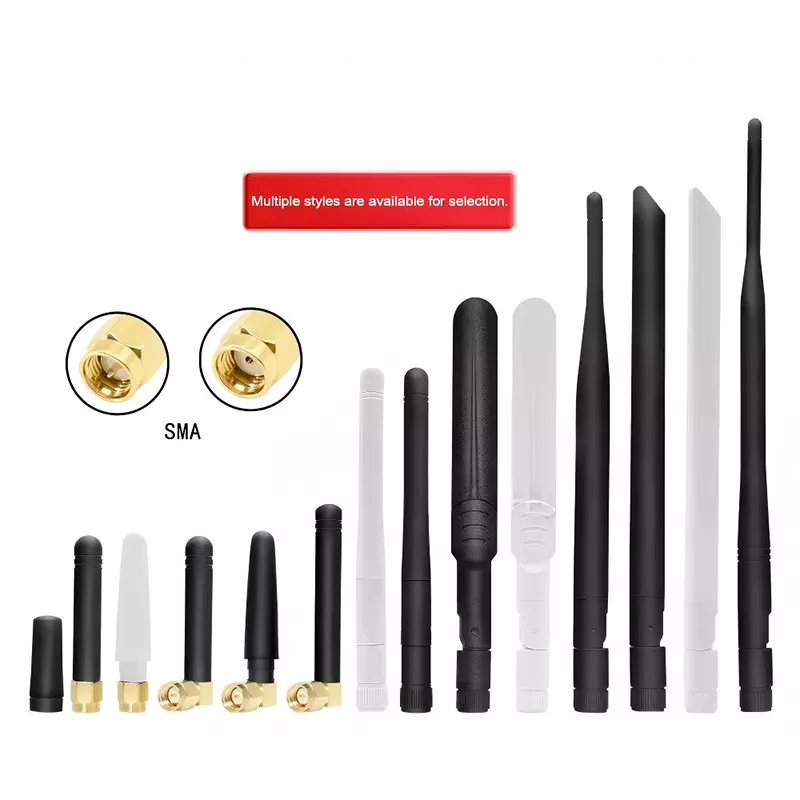

Σύνδεσμος: Κοινές διεπαφές ραδιοσυχνοτήτων όπως SMA, RP-SMA και TNC χρησιμοποιούνται στο κάτω μέρος, επιτρέποντας την απευθείας βιδωτή σύνδεση με τον εξοπλισμό.

Σχήμα: κυλινδρικό ή κωνικό, τυπικά μήκους 5–20 cm (ανάλογα με τη ζώνη συχνοτήτων λειτουργίας), με διάμετρο περίπου 0,5–2 cm.

2. Αρχή Λειτουργίας και Ηλεκτρικά Χαρακτηριστικά

Αρχή ακτινοβολίας: Το εσωτερικό σπειροειδές σύρμα λειτουργεί ουσιαστικά ως κοντύτερη μονοπολική κεραία, με το ηλεκτρικό του μήκος να εκτείνεται μέσω της σπειροειδούς δομής, επιτρέποντας συντονισμό στη ζώνη συχνοτήτων στόχο (όπως 433 MHz ή 2,4 GHz) παρά τις μικρές φυσικές του διαστάσεις.

Πανκατευθυντική ακτινοβολία: Όταν εγκαθίσταται κατακόρυφα, παρέχει ομοιόμορφη ακτινοβολία στην οριζόντια κατεύθυνση στις 360°, με μικρότερη απολαβή στην κατακόρυφη κατεύθυνση.

Κάλυψη μπάντας

1. Single-band: Σχεδιασμένο ειδικά για μια συγκεκριμένη ζώνη συχνοτήτων (π.χ. GPS 1,5 GHz, 4G 1,8 GHz).

2. Multi-band: Υποστηρίζει πολλαπλές συχνότητες (π.χ., καλύπτοντας ταυτόχρονα UHF 400 MHz και 2,4 GHz) μέσω τμηματοποιημένης σπειροειδούς ή επαγωγικής σχεδίασης.

3. Βασικά πλεονεκτήματα

Φυσική αντοχή:

Το περίβλημα από καουτσούκ είναι ανθεκτικό στην κάμψη και αδιάβροχο (συνήθως με βαθμολογία IP67), καθιστώντας το κατάλληλο για εφαρμογές εξωτερικού χώρου ή φορητές συσκευές (όπως αυτοκίνητα και συσκευές χειρός).

Εύκολο στην εγκατάσταση:

Συνδέστε απευθείας τη διεπαφή της συσκευής χωρίς περίπλοκη ρύθμιση.

Χαμηλό κόστος:

Η βιομηχανική μαζική παραγωγή έχει χαμηλό κόστος.

Πυγμάχος ελαφρού βάρους:

Συνήθως ζυγίζει λιγότερο από 50 γραμμάρια, καθιστώντας το ιδανικό για φορητές συσκευές.

4. Τυπικά σενάρια εφαρμογής

Καταναλωτικά Ηλεκτρονικά:

Οικιακός δρομολογητής (Wi-Fi 2,4GHz/5GHz), ακουστικά Bluetooth, έξυπνοι αισθητήρες σπιτιού.

Η αποσπώμενη μαύρη λαστιχένια κεραία στο επάνω μέρος του δρομολογητή TP-Link.

Επαγγελματική ασύρματη επικοινωνία:

Ραδιόφωνο διπλής κατεύθυνσης (ζώνη UHF/VHF), ραδιόφωνο τοποθετημένο σε όχημα και κεραία μετάδοσης βίντεο drone.

Internet of Things (IoT):

Κεραία μονάδας NB-IoT/LoRa, τερματικό εντοπισμού θέσης GPS.

Βιομηχανικός εξοπλισμός:

Βιομηχανικά τηλεχειριστήρια (γερανοί, AGV), κόμβοι δικτύου αισθητήρων.

5. Περιορισμοί και Θεωρήσεις

Χαμηλότερη απόδοση:

Λόγω των περιορισμών σμίκρυνσης, η απόδοση ακτινοβολίας είναι συνήθως μόνο 30%-60% (σε σύγκριση με πάνω από 80% για κεραίες πλήρους μεγέθους).

Περιορισμένο κέρδος:

Τα χαρακτηριστικά χαμηλού κέρδους έχουν ως αποτέλεσμα μικρότερες αποστάσεις μετάδοσης (για παράδειγμα, οι δρομολογητές Wi-Fi με διπολικές κεραίες συνήθως καλύπτουν εμβέλεια ≤50 μέτρων).

Ευαίσθητη τοποθεσία εγκατάστασης:

Πρέπει να εγκατασταθεί κάθετα για να διασφαλιστεί η πανκατευθυντικότητα. Η απόδοση μειώνεται όταν βρίσκεται κοντά σε μεταλλικές επιφάνειες (φαινόμενο επίπεδου εδάφους).

Σταθερή ζώνη συχνοτήτων:

Η συχνότητα δεν μπορεί να ρυθμιστεί μετά την έξοδο από το εργοστάσιο. απαιτείται ακριβής επιλογή μοντέλου σύμφωνα με τη ζώνη συχνοτήτων του εξοπλισμού.

6. Συστάσεις επιλογής και χρήσης

Αντιστοίχιση ζώνης συχνοτήτων:

Επιβεβαιώστε τη ζώνη συχνοτήτων λειτουργίας της συσκευής (π.χ. 315 MHz, 868 MHz, 2,4 GHz) και επιλέξτε την αντίστοιχη κεραία συντονισμού.

Συμβατότητα διεπαφής:

Επαληθεύστε τον τύπο διεπαφής της συσκευής (π.χ. SMA αρσενικό/θηλυκό) για να αποφύγετε τη φυσική αναντιστοιχία.

Προσαρμογή σκηνής:

Ο εξοπλισμός εξωτερικού χώρου θα πρέπει να έχει βαθμολογία προστασίας IP67. Ο εξοπλισμός που τοποθετείται στο όχημα θα πρέπει να λαμβάνει υπόψη τον αντικραδασμικό σχεδιασμό.

Αναβάθμιση απόδοσης:

Οι απαιτήσεις μεγάλης εμβέλειας μπορούν να ικανοποιηθούν με την αντικατάσταση με μια κεραία υψηλής απολαβής, αλλά αυτό θα θυσιάσει την πανκατευθυντικότητα.

Περίληψη: Η κεραία whip αντιπροσωπεύει μια οικονομική και πρακτική λύση σε ασύρματες συσκευές, που προτιμάται στα ηλεκτρονικά είδη ευρείας κατανάλωσης και στο βιομηχανικό υλικό λόγω του χαμηλού κόστους, της εύκολης εγκατάστασης και της στιβαρής φυσικής αντοχής της. Ωστόσο, το χαμηλό κέρδος και το στενό εύρος ζώνης του περιορίζουν την εφαρμογή του σε σενάρια υψηλής απόδοσης, επομένως οι επαγγελματικές εξωτερικές κεραίες παραμένουν απαραίτητες για επικοινωνίες μεγάλης εμβέλειας ή υψηλής αξιοπιστίας (όπως μετάδοση βίντεο από drone ή σταθμούς βάσης).
