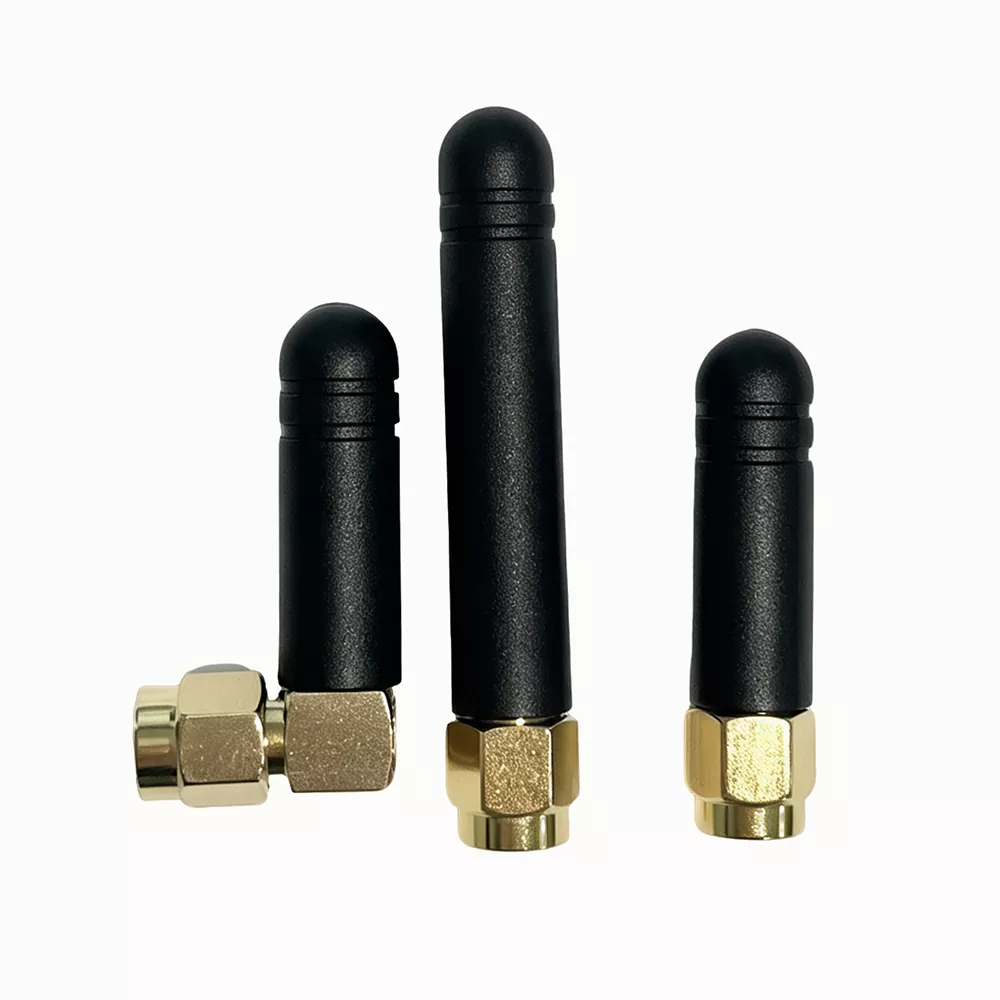

Lora Antenna

Η LoRa Antenna είναι μια βιομηχανική κεραία IoT RF εξωτερικής ράβδου 433 MHz και 868–920 MHz, σχεδιασμένη για επικοινωνία ευρείας φάσματος μεγάλης εμβέλειας.

Αναπτύχθηκε από την Qianmu Communication, αυτή η κεραία υιοθετεί μια διαχωρισμένη εξωτερική δομή ράβδου που μπορεί να εγκατασταθεί ευέλικτα σε περιβλήματα, πόλους και κουτιά συσκευών, μειώνοντας την απώλεια θωράκισης σήματος που προκαλείται από μεταλλικά κελύφη, τοίχους και μητρικές πλακέτες.

Χρησιμοποιεί ένα μονοκόμματο χυτευμένο ταλαντωτή καθαρού χαλκού και ανθεκτικό στις καιρικές συνθήκες περίβλημα PVC, καλύπτοντας με ακρίβεια τη χαμηλή ζώνη των 433 MHz και την παγκόσμια ζώνη ISM 868–920 MHz.

Με σταθερή απόδοση παρτίδας, η LoRa Antenna είναι κατάλληλη για έργα δικτύωσης IoT χαμηλής κατανάλωσης σε μεγάλες αποστάσεις.

Αρχή Εργασίας

Η Κεραία LoRa Qianmu Communication 433/868–920MHz χρησιμοποιεί μια τμηματοποιημένη σχεδίαση συντονισμού ταλαντωτή σε συνδυασμό με πανκατευθυντική ακτινοβολία ραδιοσυχνοτήτων για την επίτευξη μετάδοσης και λήψης σήματος σε μεγάλες αποστάσεις.

Η εσωτερική δομή περιλαμβάνει έναν σύνδεσμο ραδιοσυχνοτήτων, έναν ταλαντωτή προσαρμογής αντίστασης, το στρώμα θωράκισης απομόνωσης και το αδιάβροχο προστατευτικό περίβλημα. Όλες οι παράμετροι απόδοσης ελέγχονται από το εργαστήριο ραδιοσυχνοτήτων της εταιρείας χρησιμοποιώντας αναλυτή διανυσματικού δικτύου.

1. Σχεδίαση τμηματικού συντονισμού διπλής ζώνης

Η κεραία ενσωματώνει δύο ανεξάρτητα ταιριαστούς ταλαντωτές για τη ζώνη χαμηλής συχνότητας 433 MHz και τη ζώνη ISM 868–920 MHz. Το μετρημένο VSWR πλήρους ζώνης είναι ≤1,3, εξασφαλίζοντας σταθερό συντονισμό και στα δύο εύρη συχνοτήτων.

Μία κεραία υποστηρίζει δύο κύριες ζώνες επικοινωνίας LoRa χωρίς να απαιτείται ξεχωριστό απόθεμα.

2. Σχεδιασμός Πανκατευθυντικής Ακτινοβολίας 360°

Η συμμετρική δομή ταλαντωτή σε σχήμα ράβδου παρέχει ομοιόμορφη οριζόντια ακτινοβολία με διακυμάνσεις ≤1dB και μειώνει τα τυφλά σημεία του σήματος.

Με την ίδια ισχύ μετάδοσης, η μετρούμενη απόσταση μετάδοσης σε ανοιχτό χώρο είναι 2,8 φορές μεγαλύτερη από αυτή μιας ενσωματωμένης κεραίας συσκευής, υποστηρίζοντας δικτύωση συσκευών πολλαπλών κατευθύνσεων χωρίς ανισορροπία σήματος.

3. Μεταλλική θωράκιση και δομή κατά των παρεμβολών

Χάλκινοι δακτύλιοι θωράκισης είναι ενσωματωμένοι στη βάση της κεραίας για τη μείωση των ηλεκτρομαγνητικών παρεμβολών από τις κύριες πλακέτες πύλης, τους βιομηχανικούς κινητήρες και τα καλώδια τροφοδοσίας ρεύματος.

Σε περιβάλλοντα ισχυρών παρεμβολών, όπως εργοστάσια και υποσταθμοί, η μετρούμενη απώλεια πακέτων δεδομένων μειώνεται κατά 65%, διασφαλίζοντας σταθερή μετάδοση δεδομένων IoT.

4. Εξωτερική δομή ανθεκτική στις καιρικές συνθήκες

Η κεραία υιοθετεί ένα παχύρρευστο αδιάβροχο περίβλημα από PVC με σφραγισμένα ελαστικά παρεμβύσματα. Έχει περάσει 72ωρες δοκιμές κυκλικής γήρανσης και δοκιμές αντοχής στο νερό της βροχής από -40°C έως +70°C.

Ο ταλαντωτής παραμένει προστατευμένος από την οξείδωση, με απόκλιση συχνότητας εντός ≤±2MHz, διατηρώντας σταθερή απόδοση σε εξωτερικούς χώρους.

5. Αντιστοίχιση τυπικής σύνθετης αντίστασης 50 Ω

Η κεραία χρησιμοποιεί ακριβή εργοστασιακή ρύθμιση σύνθετης αντίστασης και υποστηρίζει τυπικές διεπαφές RF για συσκευές LoRa.

Μειώνει την ανάκλαση του σήματος που προκαλείται από αναντιστοιχία σύνθετης αντίστασης, μειώνει την ισχύ μετάδοσης της συσκευής κατά 12% και επεκτείνει τη διάρκεια ζωής της μπαταρίας του τερματικού.

Συμβατό με υποστηρικτικές συσκευές

Αυτή η κεραία LoRa έχει ισχυρή συμβατότητα ραδιοσυχνοτήτων και μπορεί να συνδεθεί απευθείας με τη συντριπτική πλειονότητα των τερματικών επικοινωνίας iot χαμηλής κατανάλωσης χωρίς αξεσουάρ προσαρμογέα

1. Κεντρικός υπολογιστής επικοινωνίας LoRa: πύλη LoRa 433 MHz, βιομηχανικός συγκεντρωτής LoRa 868/915 MHz, σταθμός βάσης απόκτησης LoRa εξωτερικού χώρου, ασύρματο ραδιόφωνο μετάδοσης δεδομένων

2. Έξυπνα αισθητήρια τερματικά: Αισθητήρας θερμοκρασίας και υγρασίας εδάφους, αισθητήρας παρακολούθησης ποιότητας νερού, συναγερμός καπνού αερίου/πυρκαγιά, συλλέκτης πίεσης στάθμης υγρού

3. Βιομηχανικές συσκευές Διαδικτύου των πραγμάτων (iot): τερματικό απόκτησης δεδομένων εργαστηρίου, ασύρματη γραμμή παραγωγής kanban, υποδοχής ετικετών τοποθεσίας αγαθών αποθήκης

4. Έξυπνα αξεσουάρ πόλης: ελεγκτής λυχνίας δρόμου, μαγνητικός ανιχνευτής στάθμευσης, οθόνη κατάστασης καλύμματος φρεατίων, οικοδεσπότης συναγερμού ασφαλείας εξωτερικού χώρου

5. Εξαρτήματα αξεσουάρ Rf: Τροφοδότες ραδιοσυχνοτήτων, διαιρέτες ισχύος σήματος, μονάδες ενίσχυσης ρελέ ραδιοσυχνοτήτων

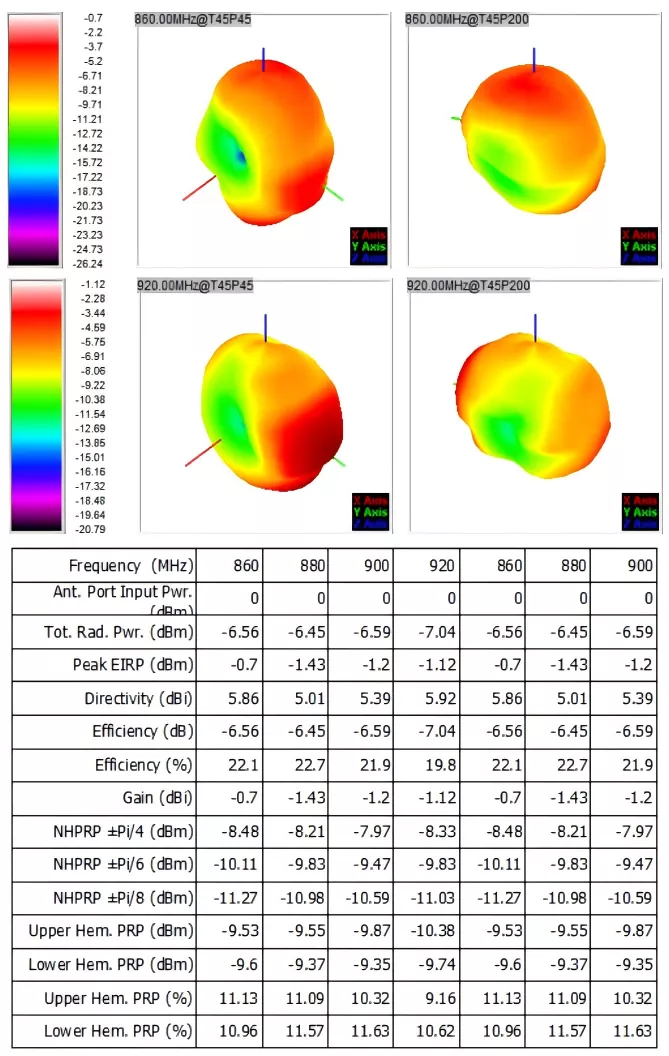

Τυποποιημένες τεχνικές προδιαγραφές

Όλες οι παράμετροι είναι τα αποτελέσματα εσωτερικών δοκιμών ανηχοϊκού θαλάμου RF. Κάθε παρτίδα κεραιών LoRa συνοδεύεται από ένα φύλλο δοκιμών στο εργοστάσιο χαρτιού, το οποίο μπορεί να χρησιμοποιηθεί για αποδοχή έργου, τελωνειακή διασάφηση εξαγωγής, επαλήθευση πιστοποίησης μέρους Α:

Οδηγός αγορών

Πολλοί αγοραστές IoT και μηχανικοί Ε&Α επιλέγουν μοντέλα κυρίως με βάση την τιμή, γεγονός που μπορεί να οδηγήσει σε ανεπαρκή απόσταση μετάδοσης, ζημιά σε εξωτερικούς χώρους, επανεπεξεργασία έργου και αυξημένο κόστος αργότερα.

Όταν αγοράζετε την κεραία Qianmu Communication LoRa, το μοντέλο μπορεί να επιλεγεί σύμφωνα με τέσσερις βασικούς παράγοντες:

1. Επιλέξτε Σύμφωνα με τις απαιτήσεις ζώνης συχνότητας

Για ευρωπαϊκές εξαγωγές και εγχώρια δημοτικά έργα, προτιμάται η ζώνη των 868 MHz. Η ζώνη 433MHz είναι κατάλληλη για οικιακές εφαρμογές γεωργικών εκτάσεων και βιομηχανικές συσκευές αισθητήρων 433MHz.

Για έργα υβριδικής δικτύωσης πολλαπλών ζωνών, επιλέξτε εξωτερικές κεραίες LoRa διπλής ζώνης 433/868–920 MHz για υποστήριξη διαφορετικών συσκευών με μία κεραία.

2. Επιλέξτε Σύμφωνα με το περιβάλλον λειτουργίας

Για εσωτερικούς χώρους στεγνού χώρου και γραφεία, μπορούν να επιλεγούν τυπικά μοντέλα σύμφωνα με τις συνθήκες εφαρμογής.

Για υπαίθριες γεωργικές εκτάσεις, δημοτικούς λαμπτήρες δρόμου και παράκτια περιβάλλοντα με υψηλή υγρασία ή υψηλή περιεκτικότητα σε αλάτι, επιλέξτε μοντέλα αδιάβροχα και ανθεκτικά στις καιρικές συνθήκες IP65 για να αποτρέψετε την είσοδο νερού και την αστοχία.

Για περιοχές με θερμοκρασίες κάτω του μηδενός στις βόρειες περιοχές, επιβεβαιώστε ότι το προϊόν υποστηρίζει λειτουργία σε χαμηλή θερμοκρασία ≥-40°C.

3. Επιλέξτε Σύμφωνα με τις απαιτήσεις απόστασης μετάδοσης

Για εξοπλισμό εσωτερικού χώρου μικρής απόστασης, μπορούν να επιλεγούν κεραίες χαμηλής απολαβής.

Για εφαρμογές παρακολούθησης εξωτερικού χώρου σε γεωργικές εκτάσεις και πάρκα που καλύπτουν πολλά χιλιόμετρα, θα πρέπει να χρησιμοποιούνται κεραίες διπλής ζώνης υψηλής απολαβής για τη μείωση των επενδύσεων σε πύλη.

4. Επιλέξτε Σύμφωνα με τις απαιτήσεις έργου

Για εργαστηριακές δοκιμές και βραχυπρόθεσμα έργα, μπορούν να αγοραστούν μικρές ποσότητες τυπικών μοντέλων.

Για μακροπρόθεσμα έργα μεγάλης κλίμακας, όπως οι έξυπνες πόλεις και η έξυπνη γεωργία, μπορεί να επιλεγεί μαζική προσαρμογή με λογότυπα εκτυπωμένα σε οθόνη και αποκλειστικές διεπαφές για να διατηρηθεί η συνεπής εμφάνιση του εξοπλισμού και να μειωθεί το μακροπρόθεσμο κόστος λειτουργίας και συντήρησης.

FAQ

Ε1: Αυτή η εξωτερική κεραία LoRa υποστηρίζει ζώνες συχνοτήτων 433MHz και 915MHz ταυτόχρονα;

A1: Η εξωτερική κεραία LoRa της Qianmu Communication καλύπτει όλο το φάσμα των 430-440MHz, 860-930MHz και είναι απόλυτα συμβατή με τις κύριες ζώνες ISM των 433MHz, 868MHz και 915MHz. Μια ενιαία κεραία μπορεί να προσαρμοστεί σε συσκευές LoRa σε διαφορετικές περιοχές.

Ε2: Μπορούν να προσαρμοστούν η διεπαφή κεραίας, το LOGO του περιβλήματος και η συσκευασία εξαγωγής;

A2: Πλήρως προσαρμόσιμο. Ως το εργοστάσιο πηγής, μπορούμε να αντικαταστήσουμε διάφορους τύπους διεπαφών ραδιοσυχνοτήτων, όπως SMA/BNC/N/IPEX κατ' απαίτηση, να υποστηρίξουμε μεταξοτυπία του LOGO της μάρκας πελάτη στο κέλυφος, προσαρμοσμένο ουδέτερο αγγλικό έγχρωμο κουτί εξαγωγής και η ελάχιστη ποσότητα παραγγελίας για προσαρμοσμένες παραγγελίες OEM/ODM μπορεί να διαπραγματευτεί ευέλικτα.

Ε3: Πώς μπορούμε να επιβεβαιώσουμε την πραγματική απόσταση μετάδοσης της εξωτερικής κεραίας LoRa; Μπορούμε να παρέχουμε τα δεδομένα μέτρησης;

Α3: Ναι. Κάθε παρτίδα εξωτερικών κεραιών LoRa συνοδεύεται από μια αναφορά δοκιμής ανηχοϊκού θαλάμου ραδιοσυχνοτήτων.
