Κεραία NFC

Τι είναι μια μαλακή κεραία ενσωματωμένη σε NFC; Τι είναι μια ενεργή κεραία;

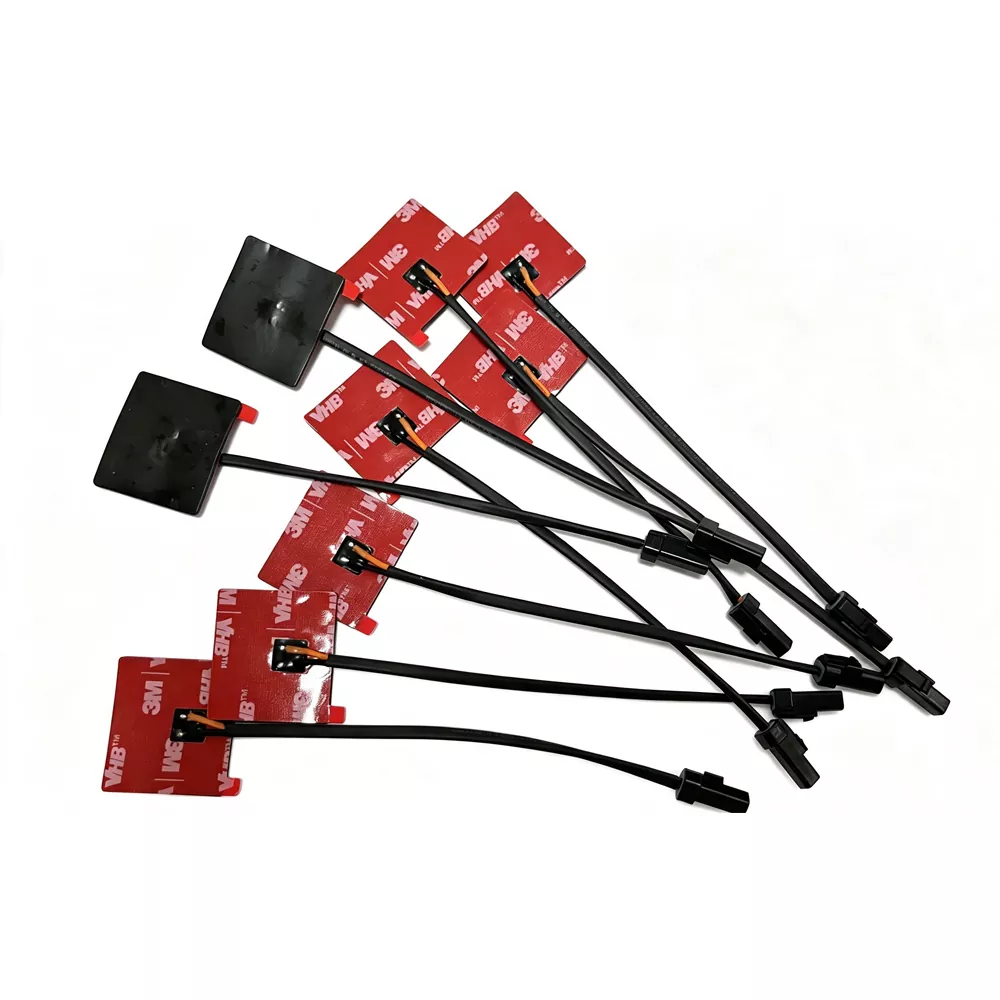

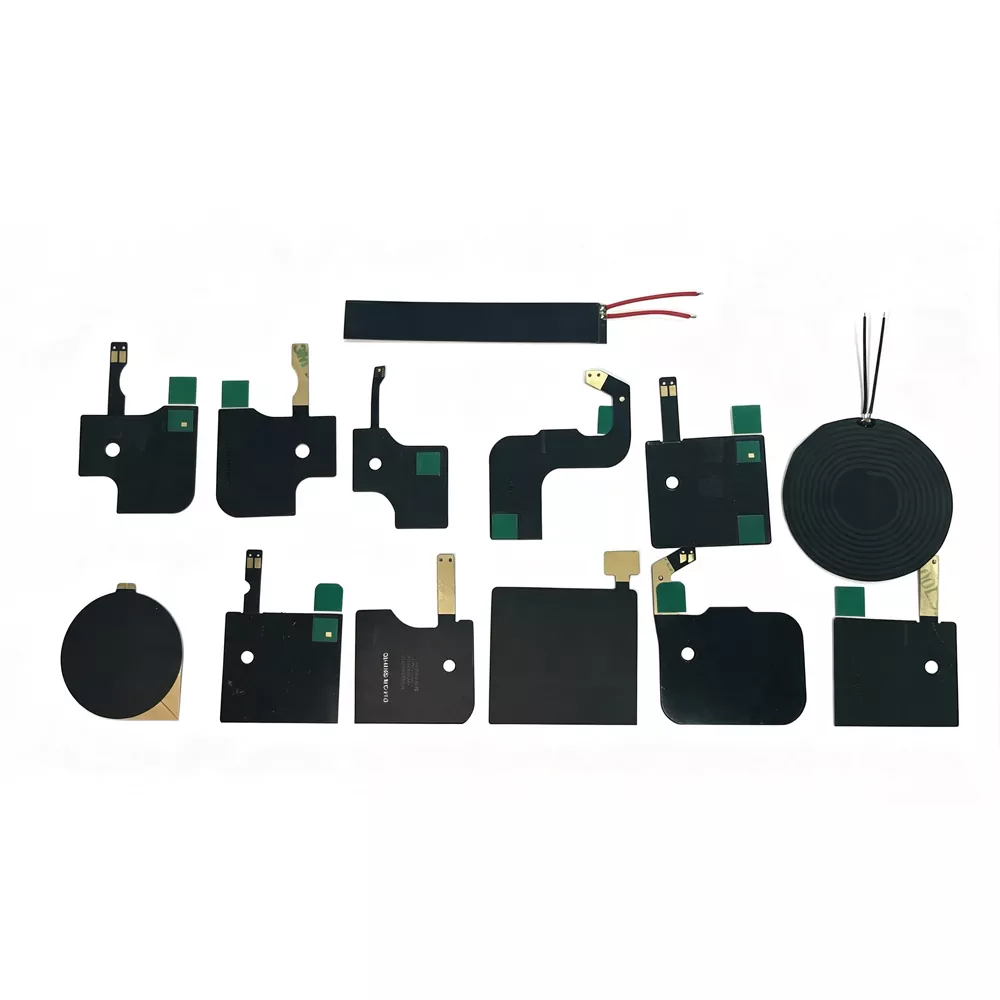

1.1 Ενσωματωμένη μαλακή κεραία NFC (FPC Flexible Antenna)

Η ενσωματωμένη εύκαμπτη κεραία NFC (NFC Flexible Printed Circuit Antenna) είναι ένας τύπος κεραίας NFC που κατασκευάζεται σε υπόστρωμα εύκαμπτης πλακέτας τυπωμένου κυκλώματος (FPC) και έχει σχεδιαστεί για να λειτουργεί στη ζώνη συχνοτήτων 13,56 MHz. Χρησιμοποιεί ηλεκτρολυτικό χαλκό ως αγώγιμο υλικό πηνίου και υιοθετεί μια διαδικασία χάραξης ακριβείας για να σχηματίσει προσαρμοσμένα σχέδια πηνίου με συγκεκριμένες στροφές και γεωμετρικές δομές. Σε συνδυασμό με ένα μαγνητικό φιλμ φερρίτη ως στρώμα απομόνωσης, αυτή η εύκαμπτη κεραία μπορεί εύκολα να ενσωματωθεί σε ηλεκτρονικές συσκευές μέσω λύσεων στερέωσης κόλλας 3M ή αποκόλλησης.

Βασικά συστατικά:

- Υπόστρωμα FPC:Ένα εύκαμπτο υλικό πλακέτας κυκλώματος που παρέχει ελαφριά και εύκαμπτα χαρακτηριστικά, με πάχος που κυμαίνεται από 0,14–0,27 mm.

- Χάλκινο πηνίο:Κατασκευασμένη μέσω ηλεκτρολυτικής χάραξης χαλκού, η δομή του πηνίου καθορίζει την επαγωγή της κεραίας και την απόδοση συχνότητας συντονισμού.

- Στρώμα φερρίτη:Ένα μαγνητικό υλικό υψηλής διαπερατότητας που μειώνει τις μεταλλικές παρεμβολές, βελτιώνει την απομόνωση του μαγνητικού πεδίου και ενισχύει την κατευθυντικότητα μετάδοσης του σήματος.

- Συγκολλητικό στρώμα:Χρησιμοποιεί αυθεντικά συγκολλητικά υλικά 3M, προσφέροντας αξιόπιστη αντοχή συγκόλλησης και εξαιρετική αντοχή σε υψηλές θερμοκρασίες.

- Μέθοδοι σύνδεσης:Υποστηρίζει διάφορες επιλογές σύνδεσης, όπως τερματικά IPEX, κεφαλές συγκόλλησης, επαφές ελατηρίου και άλλες προσαρμοσμένες διεπαφές.

1.2 Ενεργή κεραία NFC

Μια ενεργή κεραία NFC αναφέρεται σε ένα σύστημα κεραίας που, βασισμένο σε μια συμβατική κεραία NFC, ενσωματώνει μια ενεργή ανέπαφη πρόσοψη ή κύκλωμα ενίσχυσης/οδήγησης σήματος.

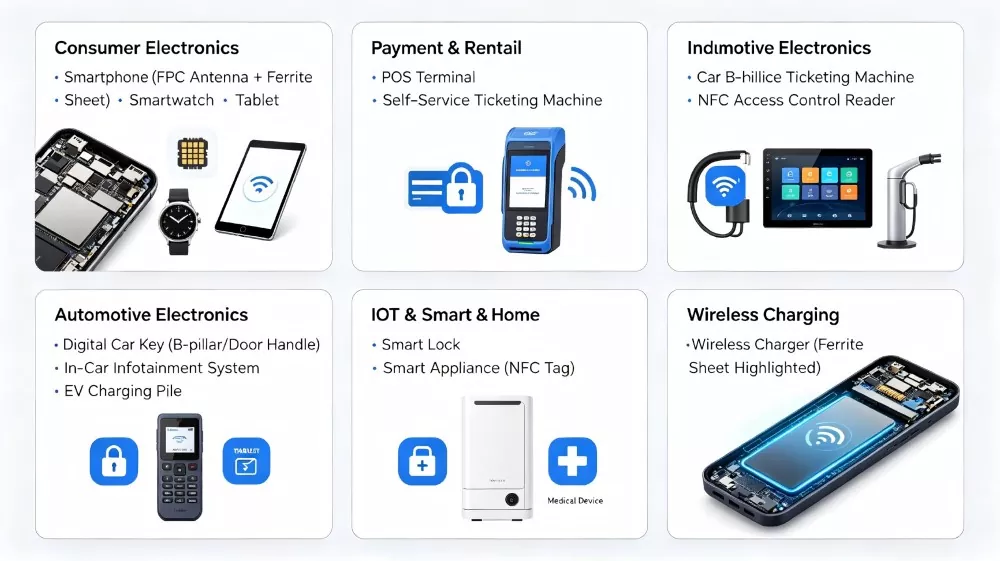

Εφαρμοστέες Συσκευές

Γιατί να επιλέξετε την κεραία NFC της Qianmu Communication;

1. Εξαιρετικά λεπτός, ευέλικτος σχεδιασμός - πάχος τόσο χαμηλό όσο 0,14–0,27 mm, ιδανικό για εξαιρετικά λεπτές συσκευές και ευέλικτες απαιτήσεις εγκατάστασης.

2. Στρώμα απομόνωσης φερρίτη - Περιλαμβάνεται τυπικός φερρίτης, που προστατεύει αποτελεσματικά από παρεμβολές από μεταλλικά περιβάλλοντα.

3. Πολλαπλές μέθοδοι εγκατάστασης - υποστηρίζει διάφορες επιλογές, όπως συγκολλητική βάση 3M (αφαιρούμενη κόλλα), ακροδέκτες IPEX και συγκόλληση.

4. Λειτουργία ευρείας θερμοκρασίας - Εύρος θερμοκρασίας λειτουργίας: -40℃ έως +85℃

5. Πλήρως συμβατό με τα πρότυπα - πληροί τα περιβαλλοντικά πρότυπα RoHS

6. Προσαρμοσμένες υπηρεσίες - Πλήρως προσαρμόσιμη υποστήριξη για διαστάσεις, σχήματα, στροφές πηνίου, τιμές επαγωγής και άλλα.

7. Γρήγορη παράδοση - Ταχεία παραγωγή δειγμάτων και αποτελεσματική παράδοση μαζικής παραγωγής.

8. Επαγγελματική υποστήριξη προσομοίωσης - Παροχή ηλεκτρομαγνητικών προσομοιώσεων και συστάσεων βελτιστοποίησης ολόκληρου του μηχανήματος.

Συμπεριφορά RF και Θεωρήσεις σε επίπεδο συστήματος

Η απόδοση μιας κεραίας NFC εξαρτάται όχι μόνο από τις βασικές ηλεκτρικές της προδιαγραφές αλλά και από το συνολικό ηλεκτρομαγνητικό περιβάλλον που δημιουργείται από την τελική δομή της συσκευής. Παράγοντες όπως η επιλογή υλικού, η εσωτερική διάταξη και τα γύρω εξαρτήματα μπορούν να επηρεάσουν σημαντικά την απόδοση της κεραίας και τη σταθερότητα της επικοινωνίας.

1. Εφέ αποσυντονισμού μετάλλων

Όταν μια κεραία εγκαθίσταται κοντά σε μεταλλικά εξαρτήματα, συμπεριλαμβανομένων των μπαταριών, των καλυμμάτων θωράκισης ή των μηχανικών πλαισίων, τα επαγόμενα δινορεύματα μπορούν να αλλάξουν τα ηλεκτρομαγνητικά χαρακτηριστικά και να μετατοπίσουν τη συχνότητα συντονισμού. Χωρίς την κατάλληλη απομόνωση φερρίτη, αυτό το φαινόμενο αποσυντονισμού μπορεί να προκαλέσει απόκλιση συντονισμού, χαμηλότερη απόδοση σύζευξης και μειωμένη αξιοπιστία επικοινωνίας.

2. Λειτουργία στρώματος φερρίτη στη σταθεροποίηση πεδίου

Το μαγνητικό στρώμα φερρίτη παρέχει κάτι περισσότερο από προστασία από παρεμβολές. Λειτουργεί επίσης ως στρώμα καθοδήγησης μαγνητικής ροής κατευθύνοντας το μαγνητικό πεδίο προς τη μη μεταλλική πλευρά της κεραίας. Αυτό βοηθά στη βελτίωση της απόδοσης ζεύξης, στη βελτιστοποίηση της μετάδοσης σήματος και στην ελαχιστοποίηση της απώλειας ενέργειας σε εφαρμογές όπου υπάρχουν μεταλλικά εξαρτήματα κοντά.

3. Ευαισθησία αντιστοίχισης αντίστασης

Τα συστήματα NFC που λειτουργούν στα 13,56 MHz απαιτούν ακριβή αντιστοίχιση σύνθετης αντίστασης λόγω της ευαισθησίας τους σε αλλαγές στο σχεδιασμό του περιβλήματος, στο πάχος της κόλλας και στην παραμόρφωση του πηνίου. Μικρές παραλλαγές στη μηχανική δομή μπορεί να επηρεάσουν το σημείο συντονισμού και την απόδοση του παράγοντα Q, καθιστώντας τον συντονισμό σε επίπεδο συστήματος απαραίτητο μετά την ενσωμάτωση της κεραίας.

4. Σύζευξη με αρχιτεκτονική συσκευής

Η απόδοση της κεραίας επηρεάζεται επίσης από τα διηλεκτρικά χαρακτηριστικά των γύρω υλικών, συμπεριλαμβανομένων των πλαστικών περιβλημάτων, των γυάλινων καλυμμάτων και των δομών στοίβαξης PCB. Υλικά με υψηλότερες διηλεκτρικές σταθερές μπορεί να εισάγουν πρόσθετη παρασιτική χωρητικότητα, με αποτέλεσμα μικρότερο εύρος ζώνης και μειωμένο περιθώριο επικοινωνίας.

5. Ενεργός έναντι παθητικού αντίκτυπου συστήματος

Για διαμορφώσεις ενεργών κεραιών NFC, το κύκλωμα οδήγησης επηρεάζει άμεσα την κατανομή και την ισχύ του ηλεκτρομαγνητικού πεδίου. Αν και αυτή η προσέγγιση μπορεί να επεκτείνει την απόσταση επικοινωνίας, αυξάνει επίσης την ευαισθησία στις αλλαγές φορτίου και απαιτεί πιο ακριβή έλεγχο της γείωσης, της θωράκισης και του συνολικού σχεδιασμού του συστήματος.

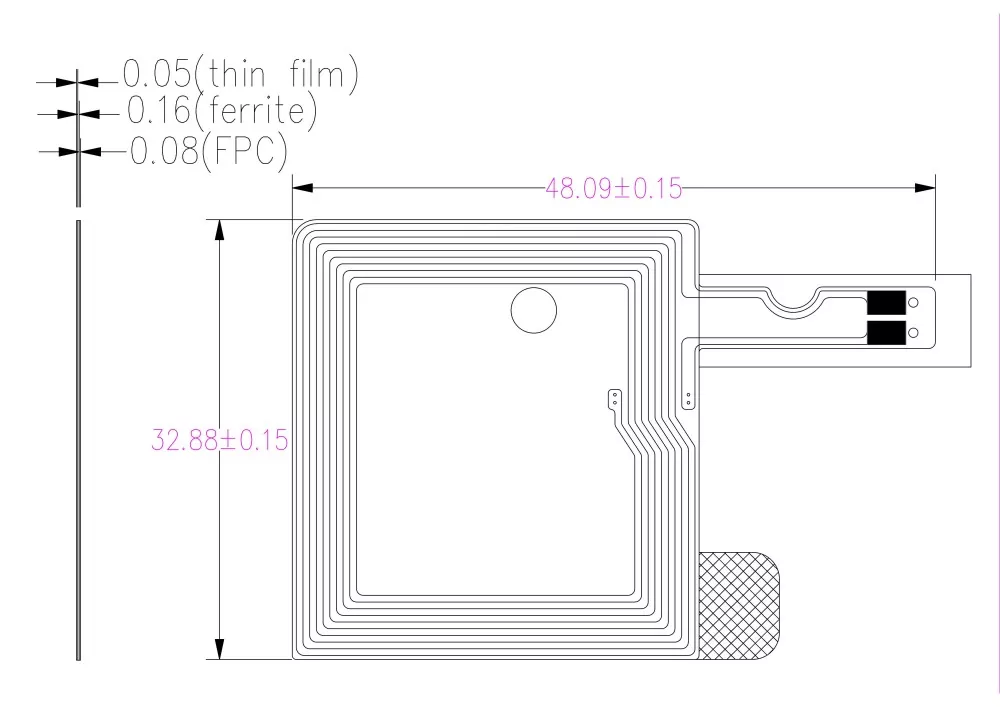

Τεχνικές προδιαγραφές

Σε σύγκριση με ομοτίμους: Τα διαφοροποιητικά πλεονεκτήματα της Qianmu Communications

Οδηγός εγκατάστασης

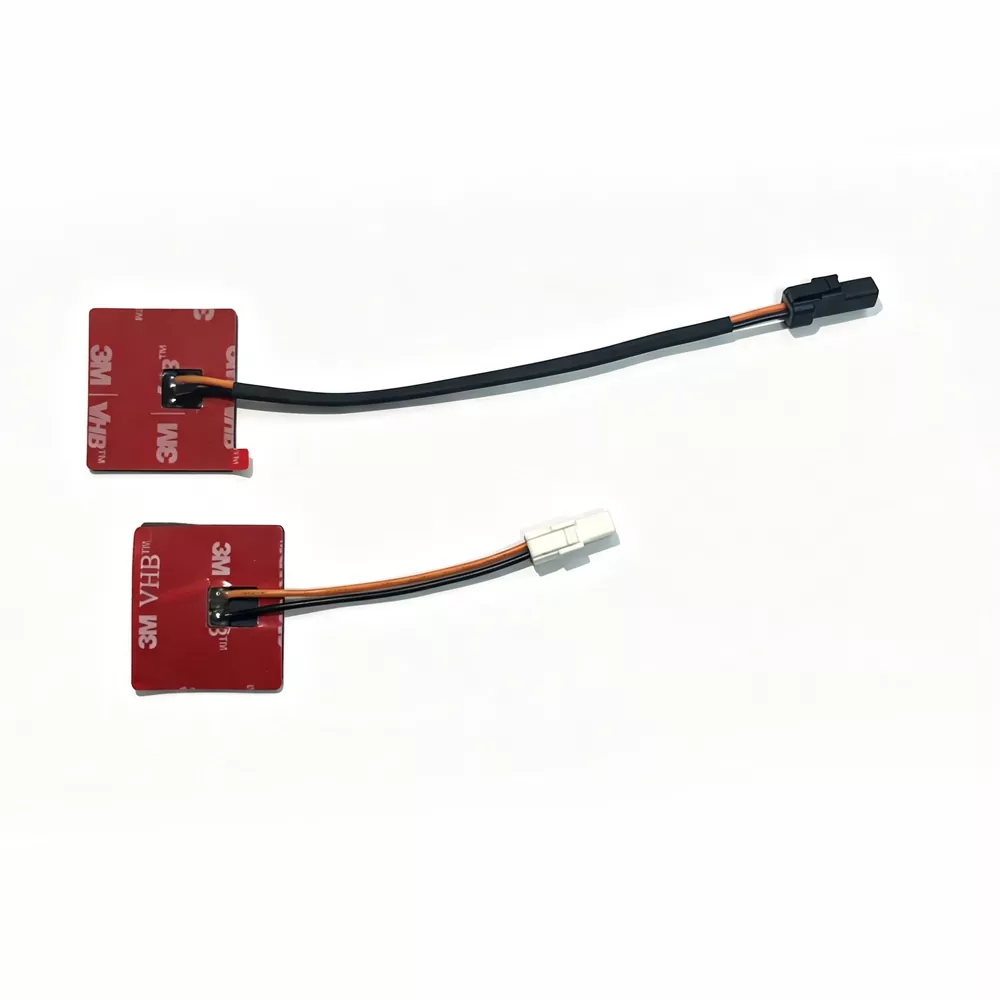

Εγκατάσταση με αυτοκόλλητη βάση (Εύκαμπτη κεραία FPC)

Αυτή είναι η πιο συχνά χρησιμοποιούμενη μέθοδος εγκατάστασης κεραίας NFC:

Βήματα εγκατάστασης:

1. Καθαρίστε την επιφάνεια - Χρησιμοποιήστε ένα μαντηλάκι με οινόπνευμα για να καθαρίσετε την περιοχή εγκατάστασης (την εσωτερική επιφάνεια του περιβλήματος της συσκευής ή την επιφάνεια της μπαταρίας), διασφαλίζοντας ότι δεν περιέχει λάδια και σκόνη.

2. Ξεκολλήστε την επένδυση απελευθέρωσης - αφαιρέστε προσεκτικά την κολλητική προστατευτική μεμβράνη 3M από το πίσω μέρος της κεραίας.

3. Ευθυγράμμιση και τοποθέτηση - Ευθυγραμμίστε την κεραία με την καθορισμένη θέση εγκατάστασης, διασφαλίζοντας ότι η περιοχή του πηνίου είναι ανεμπόδιστη.

4. Πιέστε σταθερά και ομοιόμορφα - από το κέντρο προς τις άκρες για να εξαφανιστούν οι φυσαλίδες αέρα.

5. Ωρίμανση και αναμονή - Αφήστε να σταθεί για 24 ώρες για να επιτύχετε τη βέλτιστη αντοχή συγκόλλησης.

Σημειώσεις εγκατάστασης:

Κριτικές πελατών

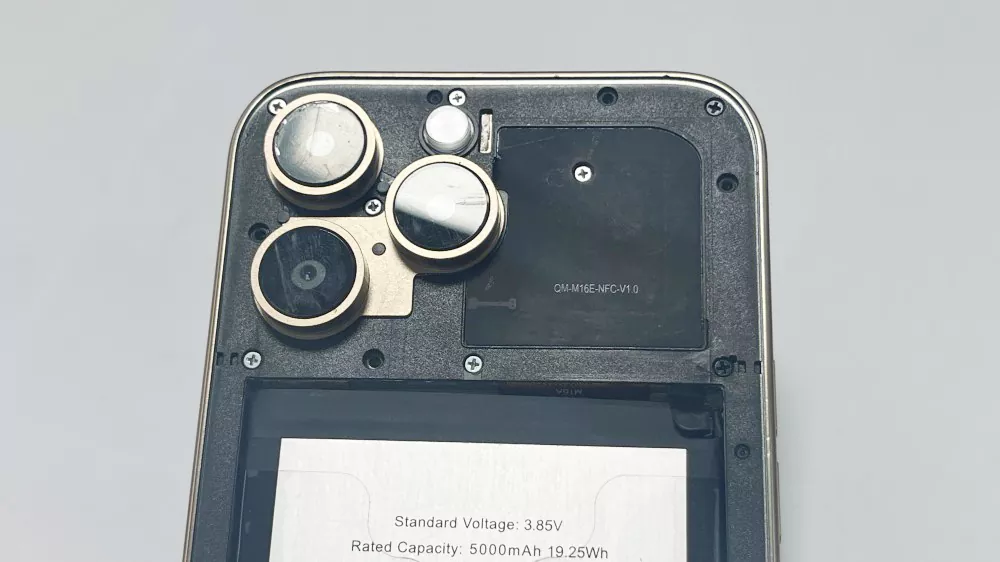

"Η ενσωματωμένη μαλακή κεραία NFC από την Qianmu Communications έχει επιδείξει σταθερή απόδοση στο νέο μοντέλο smartphone μας, επιτυγχάνοντας εύρος ανάγνωσης 85 mm. Το στρώμα φερρίτη προστατεύει αποτελεσματικά από παρεμβολές μπαταρίας και η συνέπεια ποιότητας σε όλη τη μαζική παραγωγή είναι εξαιρετική." - Brand Manufacturer, Shenzhen Junge Technology Co., Ltd.

"Οι ενεργές κεραίες NFC που χρησιμοποιούνται στα τερματικά POS απαιτούν υψηλή αξιοπιστία και ισχυρά πεδία ραδιοσυχνοτήτων. Τα προϊόντα της Qianmu Communication έχουν περάσει τις αυστηρές δοκιμές EMVCo και έχουμε ήδη αγοράσει περισσότερες από 300.000 μονάδες." – Guangzhou Zhonghaida Satellite Navigation Technology Co., Ltd. Κατασκευαστής τερματικού πληρωμών

FAQ

Ε1: Ποια είναι η συχνότητα λειτουργίας της ενσωματωμένης μαλακής κεραίας στο NFC;

A: Το NFC λειτουργεί στη διεθνώς τυποποιημένη ζώνη συχνοτήτων 13,56 MHz ±7 kHz, η οποία χρησιμοποιείται συνήθως σε συστήματα επικοινωνίας κοντινού πεδίου για ασύρματη μεταφορά δεδομένων μικρής εμβέλειας.

Ε2: Ποια είναι η τυπική απόσταση ανάγνωσης;

Α: Το εύρος επικοινωνίας περιορίζεται γενικά σε μερικά εκατοστά, συνήθως περίπου 5–8 cm, ανάλογα με το σχεδιασμό της κεραίας, τη δομή της συσκευής και τις συνθήκες εγκατάστασης.

Ε3: Πότε απαιτείται κεραία NFC με πυρήνα φερρίτη;

Α: Όταν η κεραία πρέπει να εγκατασταθεί στην επιφάνεια μιας μπαταρίας, κοντά σε μεταλλικό περίβλημα ή σε περιβάλλον με μεταλλικά εξαρτήματα, είναι απαραίτητο να χρησιμοποιήσετε μια κεραία εξοπλισμένη με στρώμα φερρίτη. Το στρώμα φερρίτη μπορεί να απομονώσει αποτελεσματικά την αντίστροφη παρεμβολή δινορευμάτων που προκαλείται από μέταλλο.

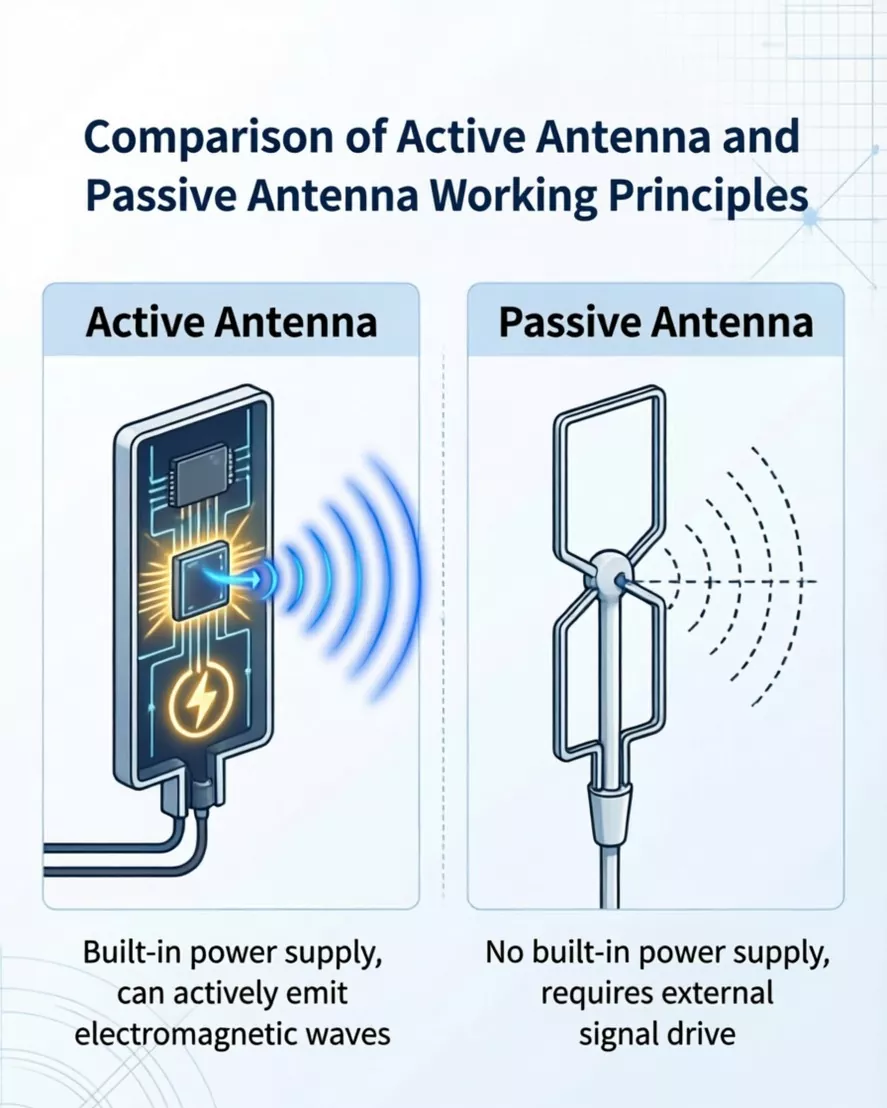

Ε4: Ποια είναι η διαφορά μεταξύ μιας ενσωματωμένης μαλακής κεραίας NFC και μιας ενεργής κεραίας;

Α: Η ενσωματωμένη παθητική κεραία είναι ένα παθητικό εξάρτημα που βασίζεται στην επαγωγή του μαγνητικού πεδίου από τη συσκευή ανάγνωσης/εγγραφής για τη λειτουργία της, καθιστώντας την κατάλληλη για τυπικές εφαρμογές NFC. Η ενεργή κεραία ενσωματώνει κυκλώματα ενίσχυσης σήματος και οδήγησης, επιτρέποντάς της να παράγει ενεργά ένα ισχυρότερο πεδίο ραδιοσυχνοτήτων, καθιστώντας την ιδανική για σενάρια όπως τερματικά πληρωμής που απαιτούν πιο ισχυρό σήμα.

Ε5: Μπορεί να προσαρμοστεί σε μέγεθος και σχήμα;

Α: Ναι, η Qianmu Communications υποστηρίζει προσαρμοσμένα σχέδια σε όλα τα μεγέθη, συμπεριλαμβανομένων ορθογώνιων, κυκλικών και ακανόνιστων σχημάτων.

Ε6: Ποιο εύρος επαγωγής χρησιμοποιείται συνήθως;

Α: Τα τυπικά σχέδια εμπίπτουν σε ένα εύρος επαγωγής περίπου 1–2 μH, ανάλογα με τις απαιτήσεις συντονισμού και αντιστοίχισης σύνθετης αντίστασης.

Ε7: Ποιες είναι οι συνήθεις μέθοδοι εγκατάστασης;

Α: Υπάρχουν τρεις κύριες μέθοδοι εγκατάστασης: ① 3M αυτοκόλλητη βάση (εύκαμπτη κεραία FPC - πιο συχνά χρησιμοποιούμενη). ② Υποδοχή IPEX (τύπος plug-in). ③ Εγκατάσταση συγκόλλησης.

Ε8: Η Qianmu Communication είναι έμπορος ή εργοστάσιο;

Α: Η Qianmu Communications είναι ένας κατασκευαστής που ενσωματώνει Ε&Α, παραγωγή και πωλήσεις. Διαθέτουμε το δικό μας εργοστάσιο και έχουμε μια πλήρη γραμμή παραγωγής καθώς και ένα ισχυρό σύστημα ποιοτικού ελέγχου - μακριά από το να είμαστε απλώς μια εμπορική εταιρεία.
