Ευέλικτο τυπωμένο κύκλωμα κεραίας (FPC)

Τι είναι μια κεραία FPC;

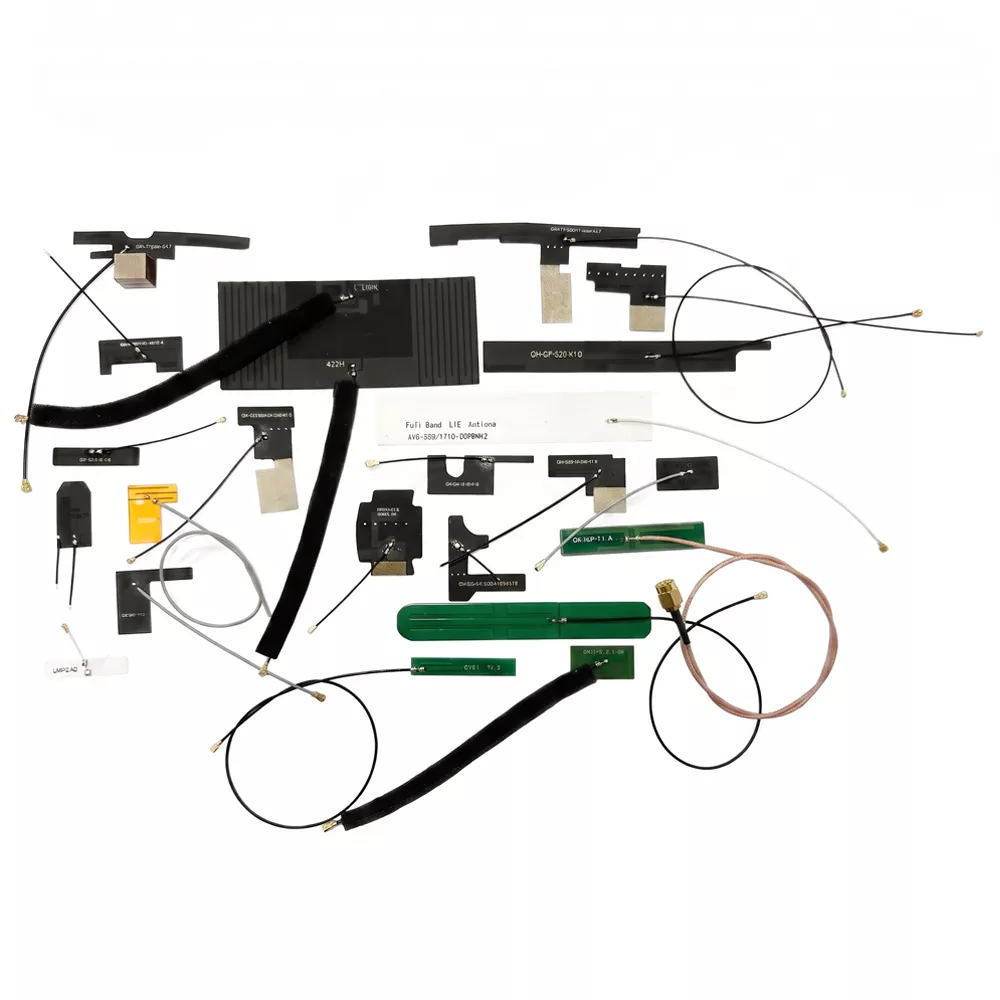

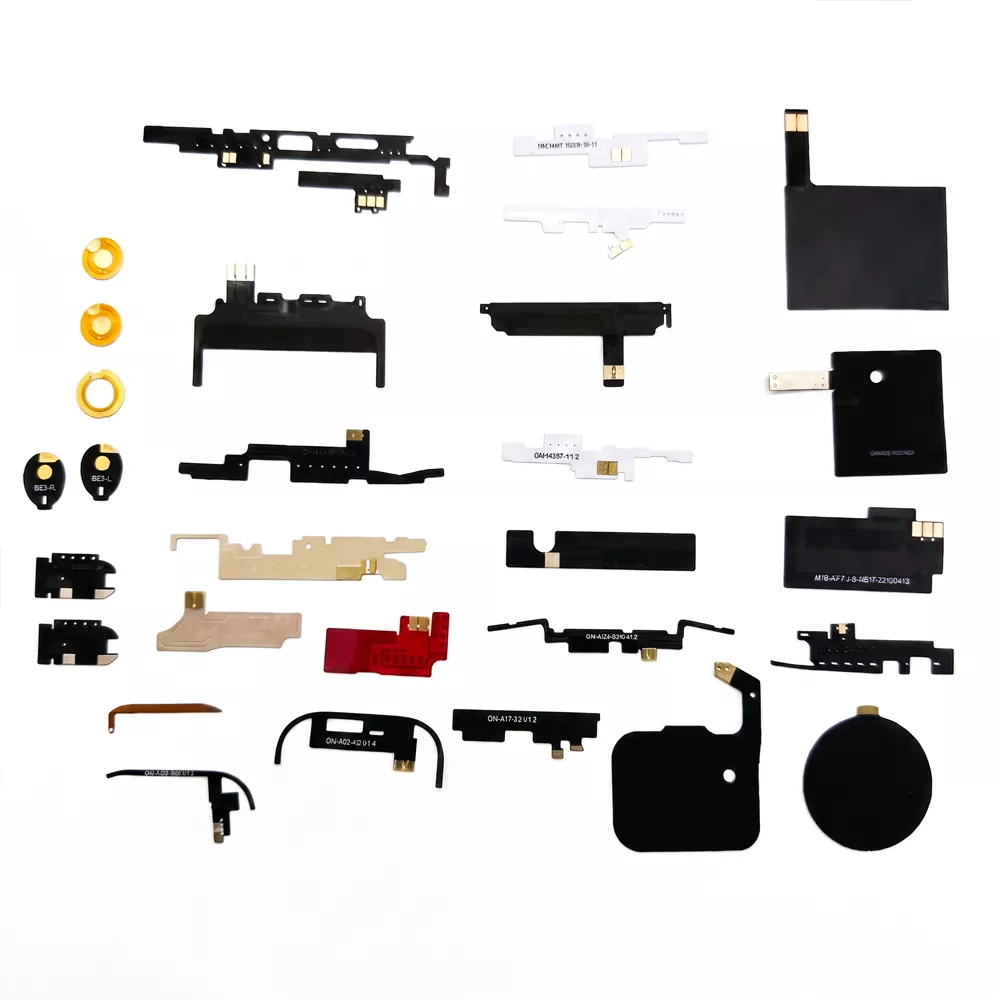

Μια κεραία FPC, ή Flexible Printed Circuit Antenna (FPC), χρησιμοποιεί εύκαμπτες μεμβράνες PI και PET ως υπόστρωμά της και κατασκευάζεται με χάραξη και εκτύπωση για τη δημιουργία κυκλωμάτων κεραίας. Διαθέτει ελαφριά, λεπτά, εύκαμπτα και εύκαμπτα χαρακτηριστικά, επιτρέποντάς του να προσαρμόζεται σε καμπύλες επιφάνειες. Το πάχος του κυμαίνεται από 0,03 έως 0,2 mm και το βάρος του είναι μικρότερο από 1 γραμμάριο. Η κεραία μπορεί να μεταδίδει και να λαμβάνει ασύρματα σήματα και είναι συμβατή με πρωτόκολλα όπως WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT και LoRa, καλύπτοντας τις ζώνες συχνοτήτων 2,4 GHz, 5 GHz και 5,8 GHz. Η Qianmu Communications είναι επαγγελματίας κατασκευαστής κεραιών FPC με πολυετή εμπειρία στον κλάδο. Είμαστε εξοπλισμένοι με τρεις ανηχοϊκούς θαλάμους μικροκυμάτων και έχουμε περισσότερα από δέκα αφοσιωμένο προσωπικό Ε&Α, δίνοντάς μας τη δυνατότητα να παρέχουμε υπηρεσίες ενιαίας στάσης—από το σχεδιασμό λύσεων κεραίας έως τη μαζική παραγωγή.

Βασικό σημείο πώλησης

Εξαιρετικά λεπτό και εύκαμπτο, ελεύθερο στο χώρο.

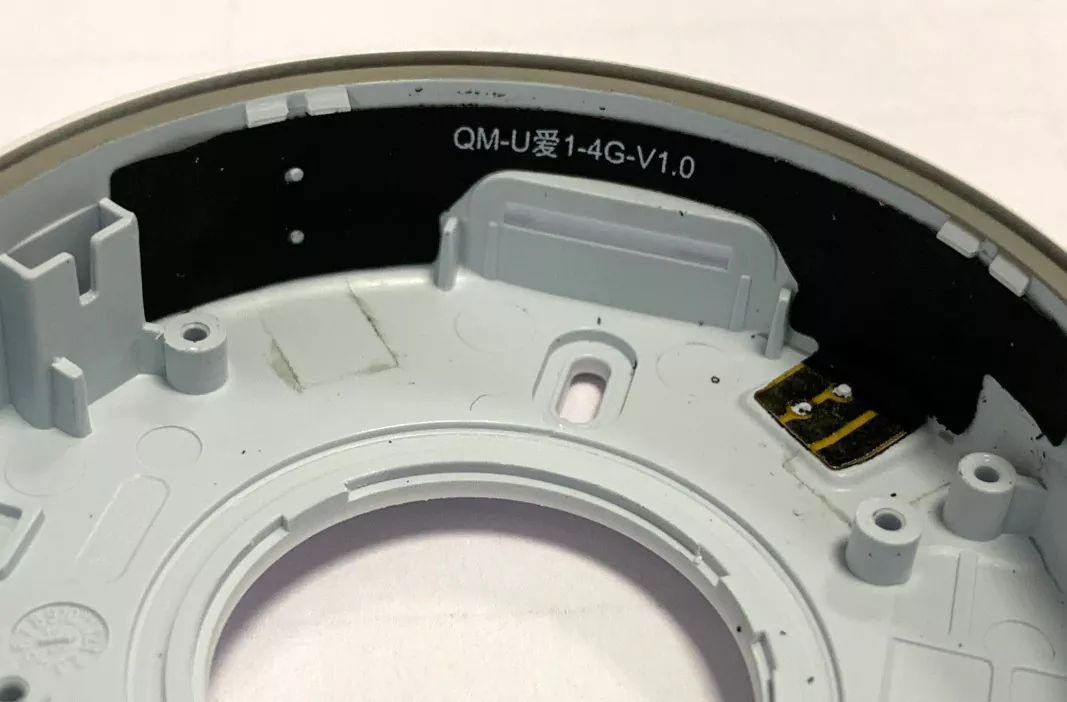

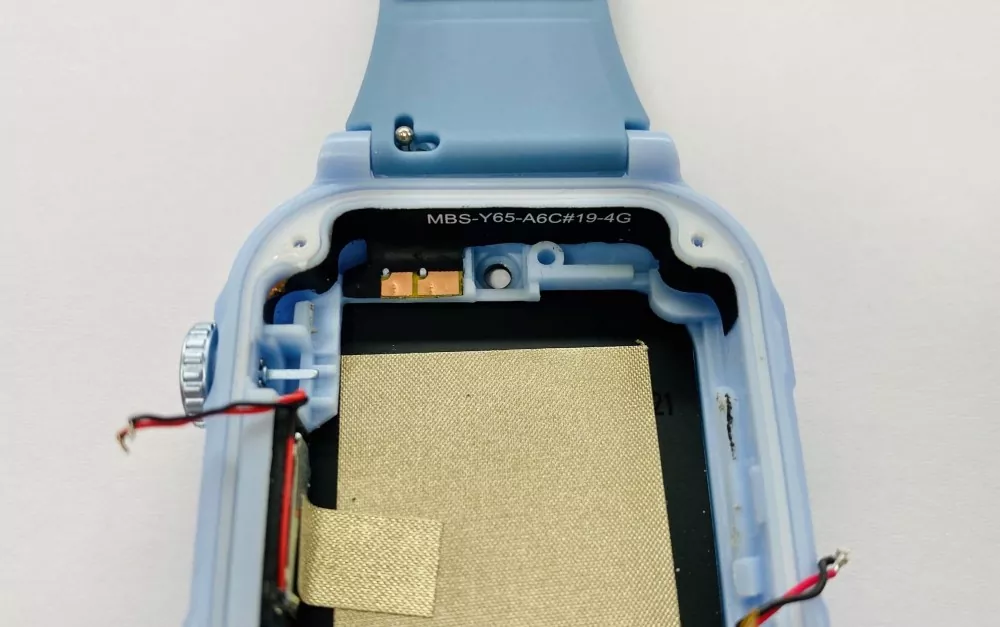

Η κεραία εύκαμπτου τυπωμένου κυκλώματος (FPC) έχει πάχος μόνο 0,03–0,2 mm και μπορεί να λυγίσει ή να διπλωθεί αυθαίρετα. Μπορεί να λυγίσει κατά 90° κατά μήκος του εσωτερικού τοιχώματος της κοιλότητας μέσα στη συσκευή, προσαρμόζοντας τέλεια σε διάφορα περίπλοκα δομικά σχέδια. Είτε το περίβλημα της συσκευής είναι επίπεδο ή καμπυλωτό εύκολα στην επιφάνειά του.

Πολυζωνική κάλυψη ευρείας ζώνης

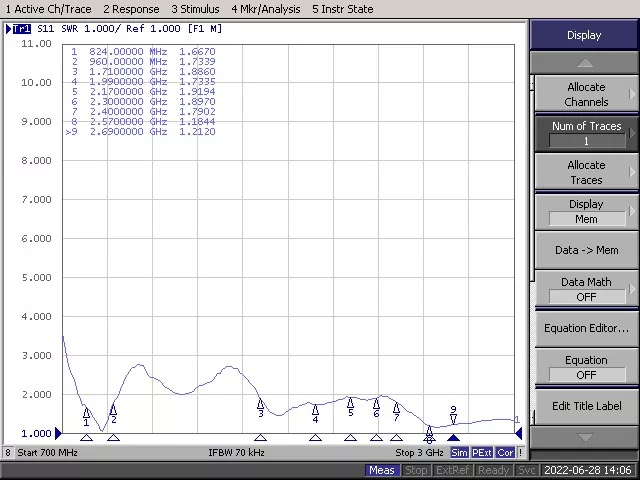

Υποστηρίζει πολλαπλά πρωτόκολλα επικοινωνίας, όπως 4G/5G, WiFi πλήρους ζώνης, Bluetooth, GPS/GNSS, LoRa και NFC. Μια κεραία FPC ενός τσιπ μπορεί να καλύψει ζώνες συχνοτήτων που κυμαίνονται από 700 MHz έως 2700 MHz—ή ακόμη ευρύτερες. Για να καλύψει τις ανάγκες επικοινωνίας συσκευών πολλαπλών λειτουργιών και πολλαπλών συχνοτήτων.

Ελαφριά σχεδίαση

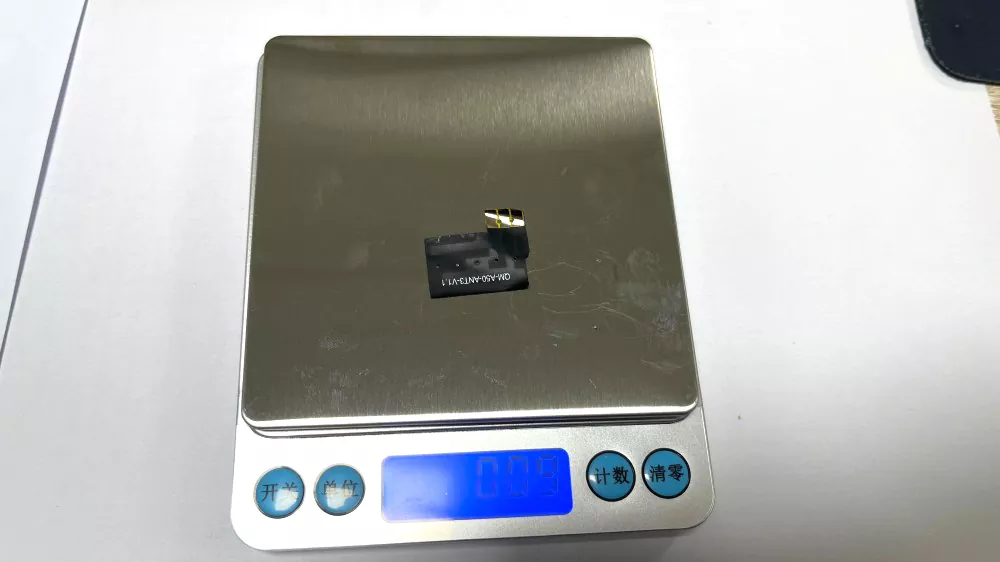

Η κεραία FPC ζυγίζει λιγότερο από 1 γραμμάριο. Περισσότερο από 50% ελαφρύτερη από τις παραδοσιακές μεταλλικές κεραίες. Για προϊόντα ευαίσθητα στο βάρος, όπως φορητές συσκευές και drones, οι κεραίες FPC είναι η καλύτερη επιλογή.

Έτοιμο για χρήση απευθείας από το κουτί, εύκολο στη συναρμολόγηση.

Διαθέτει στάνταρ αυτοκόλλητο υπόστρωμα 3M 300LSE για γρήγορη συναρμολόγηση με ξεφλούδισμα και κόλληση σε 2 λεπτά. Διατίθεται με IPEX, U.FL, MHF4 και άλλες επιλογές σύνδεσης.

Σημαντικές σημειώσεις για την εγκατάσταση κεραίας

1. Μακριά από μεταλλικές επιφάνειες

Μην εγκαθιστάτε την κεραία απευθείας πάνω ή κοντά σε μεταλλικές επιφάνειες, καθώς αυτό μπορεί να επηρεάσει την αντιστοίχιση της σύνθετης αντίστασης, να αλλάξει το μοτίβο ακτινοβολίας και να μειώσει τη συνολική απόδοση της κεραίας.

2. Αποφύγετε την υπερβολική κάμψη

Μην λυγίζετε υπερβολικά ή διπλώνετε την κεραία κατά την εγκατάσταση, καθώς η υπερβολική παραμόρφωση μπορεί να καταστρέψει τον εσωτερικό αγωγό και να επηρεάσει αρνητικά την απόδοση RF.

3. Διασφαλίστε την ασφαλή εγκατάσταση

Στερεώστε την κεραία σταθερά και ομοιόμορφα κατά την εγκατάσταση για να αποτρέψετε την παραμόρφωση που θα μπορούσε να επηρεάσει την απόδοση της ακτινοβολίας και τη σταθερότητα του σήματος.

4. Διατηρήστε επαρκή απόσταση γύρω από την κεραία

Διατηρήστε απόσταση τουλάχιστον 5 mm πάνω και στις δύο πλευρές της κεραίας. Αποφύγετε την τοποθέτηση μεταλλικών εξαρτημάτων, ιχνών σήματος υψηλής ταχύτητας ή μεγάλων χάλκινων περιοχών κοντά στην κεραία για να εξασφαλίσετε βέλτιστη απόδοση.

5. Χειριστείτε με προσοχή κατά τη συναρμολόγηση

Αν και η κεραία διαθέτει εύκαμπτη δομή, το υλικό FPC έχει περιορισμένη μηχανική αντοχή. Αποφύγετε το υπερβολικό τράβηγμα, συστροφή ή κρούση κατά την εγκατάσταση και τη συναρμολόγηση.

6. Αποθηκεύστε σε ξηρό περιβάλλον

Αποφύγετε την αποθήκευση της κεραίας σε περιβάλλοντα υψηλής θερμοκρασίας ή υψηλής υγρασίας. Διατηρήστε το προϊόν στεγνό για να διατηρήσετε σταθερή ηλεκτρική απόδοση και μακροπρόθεσμη αξιοπιστία.

Ποιοτικός έλεγχος και δοκιμή

Η Qianmu Communications εφαρμόζει αυστηρή διαχείριση ποιότητας σε όλη τη διαδικασία παραγωγής, καλύπτοντας την επιθεώρηση πρώτων υλών, την παρακολούθηση της παραγωγής και τις δοκιμές τελικού προϊόντος.

Επιθεώρηση Εισερχόμενου Υλικού

Όλα τα εισερχόμενα υλικά, συμπεριλαμβανομένων των υποστρωμάτων FPC, των φύλλων χαλκού, των κόλλων και των συνδετήρων, υποβάλλονται σε αυστηρό ποιοτικό έλεγχο για να διασφαλιστεί η αξιοπιστία και η συνέπεια.

Οπτική επιθεώρηση AOI

Η Αυτόματη Οπτική Επιθεώρηση (AOI) χρησιμοποιείται για την επαλήθευση της ακρίβειας δρομολόγησης του κυκλώματος κεραίας, της ποιότητας του συνδέσμου συγκόλλησης και της εμφάνισης του προϊόντος για την αποφυγή κατασκευαστικών ελαττωμάτων.

Δοκιμή απόδοσης RF

Οι βασικές παράμετροι ραδιοσυχνοτήτων, συμπεριλαμβανομένου του λόγου στάσιμων κυμάτων τάσης (VSWR), της απολαβής και του σχεδίου ακτινοβολίας, ελέγχονται σε επαγγελματικό περιβάλλον σκοτεινού θάλαμου για να διασφαλιστεί ότι η απόδοση της κεραίας πληροί τις απαιτήσεις.

Έλεγχος Περιβαλλοντικής Αξιοπιστίας

Οι κεραίες υποβάλλονται σε διάφορες δοκιμές αξιοπιστίας, συμπεριλαμβανομένων δοκιμών κύκλου υψηλών και χαμηλών θερμοκρασιών, δοκιμές υγρασίας, δοκιμές ζωής κάμψης και άλλες περιβαλλοντικές αξιολογήσεις.

Διαχείριση συνοχής παρτίδων

Ο αυστηρός έλεγχος παραγωγής εξασφαλίζει σταθερή απόδοση και σταθερή ποιότητα σε κάθε παρτίδα προϊόντος.

Επαγγελματική εμπειρία κατασκευής κεραιών

Για περισσότερες από δύο δεκαετίες, η Qianmu Communications είναι αφιερωμένη στη βιομηχανία κεραιών τερματικών, εστιάζοντας στην Ε&Α, την παραγωγή και τις πωλήσεις κεραιών τερματικών ασύρματων επικοινωνιών. Τα προϊόντα μας χρησιμοποιούνται ευρέως σε συσκευές κινητής επικοινωνίας, όπως smartphone, tablet, συστήματα πληρωμών μέσω κινητού τηλεφώνου, drones, συσκευές ασύρματης φόρτισης, αυτοκίνητα, σταθμούς βάσης και φορητές συσκευές.

Πώς να επιλέξετε μια κεραία FPC

1. Επιβεβαιώστε τη συχνότητα λειτουργίας

Προσδιορίστε τις ασύρματες τεχνολογίες που απαιτεί η συσκευή σας, όπως 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa ή NFC. Επιλέξτε μια κεραία που υποστηρίζει όλες τις απαιτούμενες ζώνες συχνοτήτων.

2. Αξιολογήστε τον διαθέσιμο χώρο εγκατάστασης

Μετρήστε τον διαθέσιμο χώρο μέσα στη συσκευή, συμπεριλαμβανομένου του μήκους, του πλάτους και της θέσης εγκατάστασης. Χάρη στην ευέλικτη δομή και τις προσαρμόσιμες διαστάσεις τους, οι κεραίες FPC είναι κατάλληλες για συμπαγή ή ακανόνιστου σχήματος περιβλήματα.

3. Επαληθεύστε τον τύπο του συνδετήρα RF

Ελέγξτε την υποδοχή RF που χρησιμοποιείται στο PCB, όπως IPEX, U.FL ή MHF4. Η υποδοχή της κεραίας πρέπει να ταιριάζει με τη διεπαφή της μονάδας για να διασφαλιστεί αξιόπιστη απόδοση ραδιοσυχνοτήτων.

4. Ελέγξτε τις βασικές παραμέτρους RF

· Κέρδος: Επιλέξτε ένα κατάλληλο κέρδος με βάση το περιβάλλον εφαρμογής και εγκατάστασης.

· VSWR: Μια τιμή κάτω από 2,0 συνιστάται γενικά για καλή αντιστοίχιση σύνθετης αντίστασης.

· Αποδοτικότητα: Η υψηλότερη απόδοση συμβάλλει στη βελτίωση της απόδοσης μετάδοσης και της ευαισθησίας του δέκτη.

· Αντίσταση: Η τυπική σύνθετη αντίσταση RF είναι 50Ω και πρέπει να ταιριάζει με τη μονάδα RF.

5. Εξετάστε τις επιλογές προσαρμογής

Εάν τα τυπικά προϊόντα δεν πληρούν τις απαιτήσεις σχεδιασμού σας, επιλέξτε έναν κατασκευαστή κεραίας FPC που παρέχει υπηρεσίες προσαρμογής, συμπεριλαμβανομένων των διαστάσεων κεραίας, του μήκους του καλωδίου, του τύπου υποδοχής και του συντονισμού RF.

6. Αξιολογήστε τις δυνατότητες του προμηθευτή

Επιλέξτε έναν προμηθευτή κεραίας FPC με καθιερωμένο σύστημα διαχείρισης ποιότητας, τεχνογνωσία στη μηχανική ραδιοσυχνοτήτων και αξιόπιστες κατασκευαστικές ικανότητες για να εξασφαλίσετε σταθερή ποιότητα προϊόντων και μακροπρόθεσμη παροχή.

FAQ

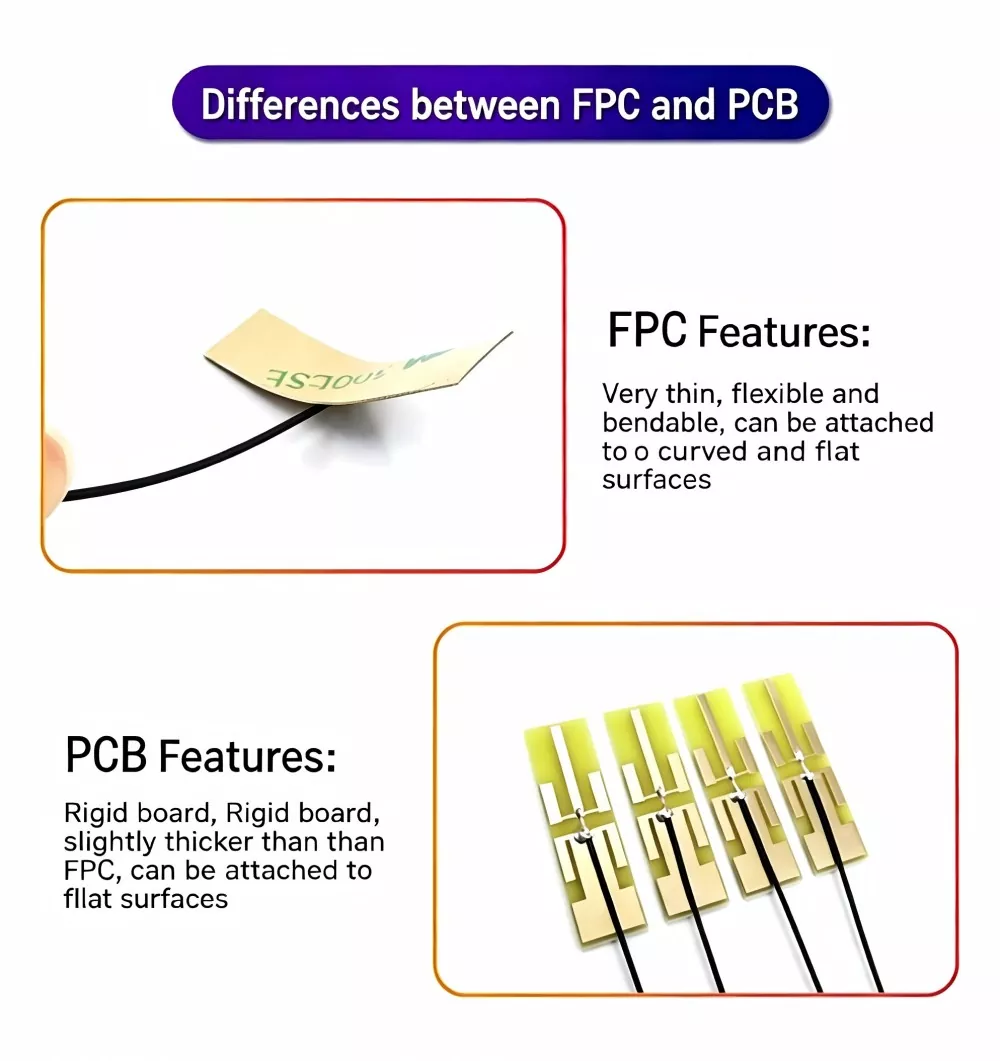

Ε1: Πώς επιλέγετε μεταξύ μιας κεραίας FPC και μιας κεραίας PCB;

A: FPC εύκαμπτο και εύκαμπτο, ιδανικό για τοποθέτηση σε καμπύλες, στενούς χώρους—προτιμάται για ελαφριές, λεπτές συσκευές. PCB άκαμπτο, κατάλληλο μόνο για επίπεδες επιφάνειες. επιλέξτε αυτήν την επιλογή εάν ο προϋπολογισμός σας είναι περιορισμένος και έχετε άφθονο διαθέσιμο χώρο.

Ε2: Ποιες ζώνες συχνοτήτων υποστηρίζει η κεραία FPC;

Α: Οι κεραίες FPC της Qianmu Communication καλύπτουν συχνότητες από 13,56 MHz NFC έως 6 GHz 5G, υποστηρίζοντας ασύρματες τεχνολογίες όπως 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa και ZigBee.

Ε3: Ποια είναι η θερμοκρασία λειτουργίας της κεραίας FPC;

Α: -45℃ έως +85℃, πληρώντας τα πρότυπα βιομηχανικής χρήσης.

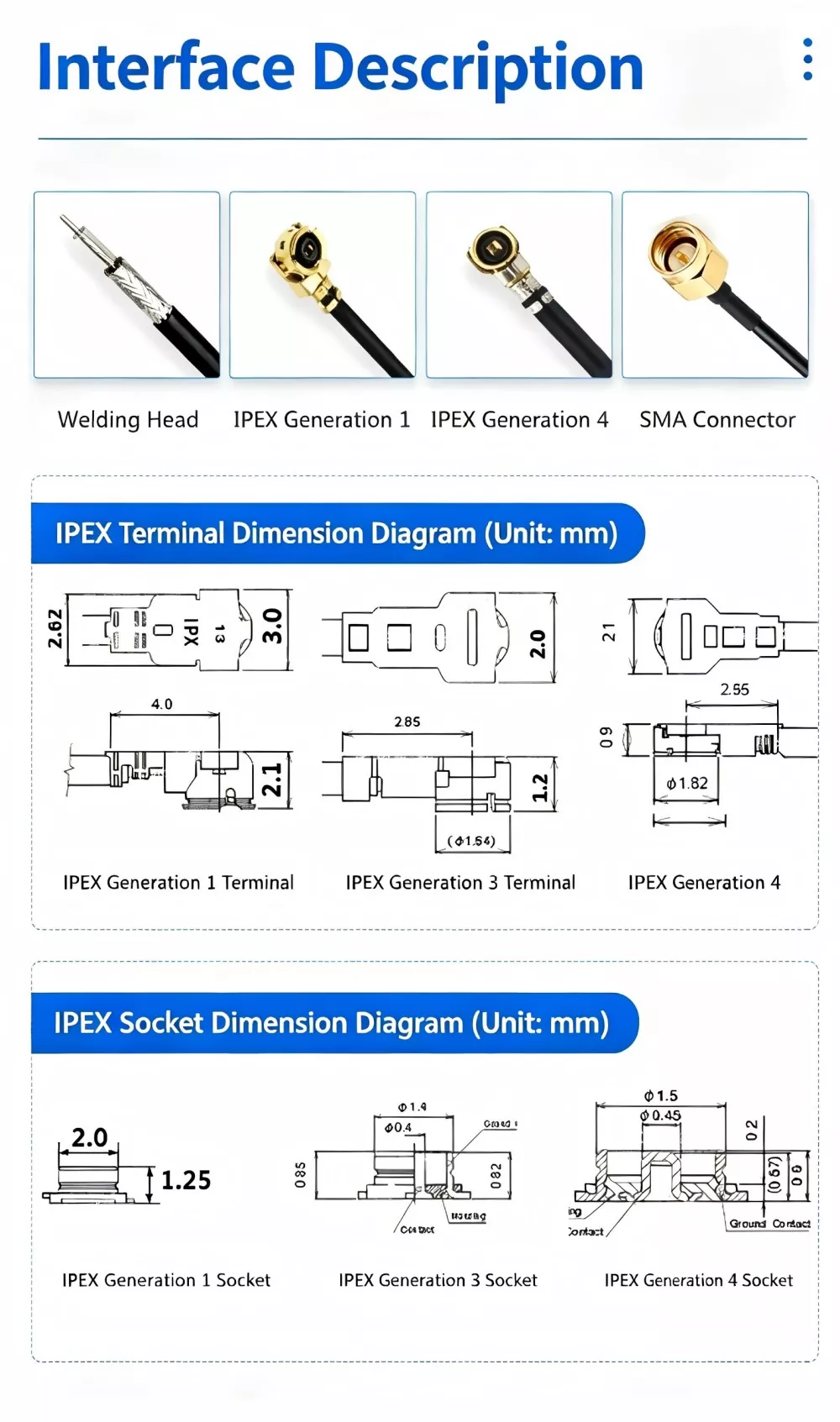

Ε4: Ποιες είναι οι διαφορές μεταξύ των υποδοχών IPEX, U.FL και MHF4;

A: Όλα είναι μικροσκοπικές υποδοχές RF, με διαστάσεις U.FL > MHF4. Το MHF4 είναι ακόμη μικρότερο και χρησιμοποιείται συνήθως σε εφαρμογές 5G. απλά επιλέξτε τον σύνδεσμο με βάση τις προδιαγραφές διασύνδεσης της μητρικής πλακέτας σας.

Ε5: Υποστηρίζει προσαρμογή σε μικρές παρτίδες;

Α: Προσφέρουμε υποστήριξη και μπορούμε να χειριστούμε ολόκληρη τη διαδικασία παραγγελίας—από το σχεδιασμό και την κατασκευή πρωτοτύπων έως την παραγωγή μικρής και μεγάλης κλίμακας.
