Κεραία 2G/3G/4G LTE

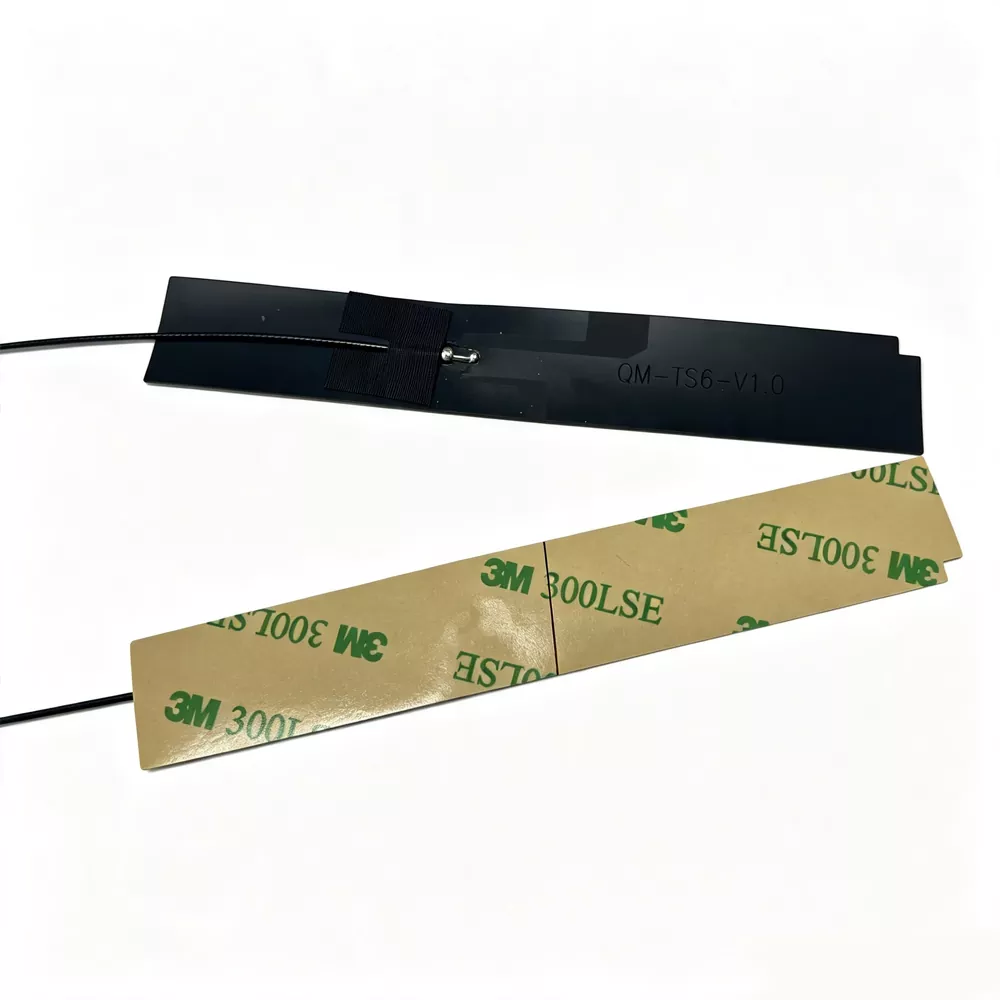

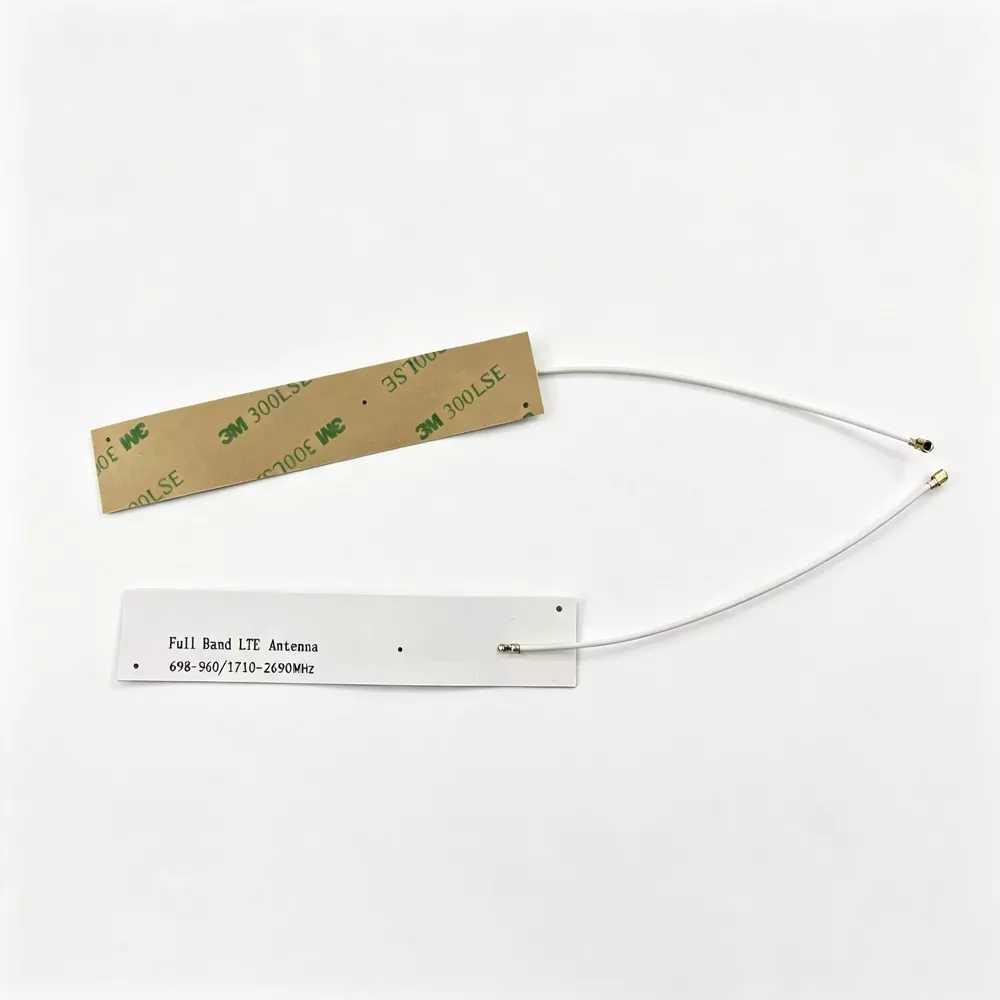

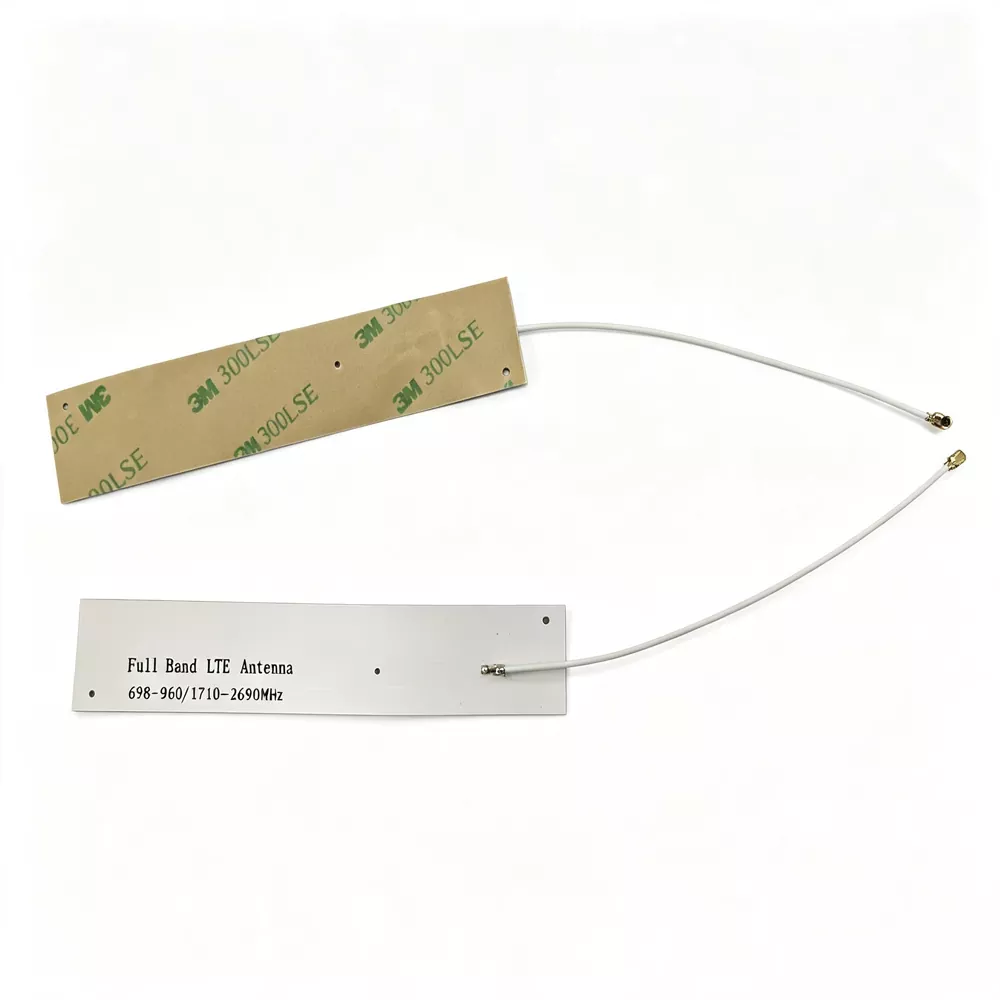

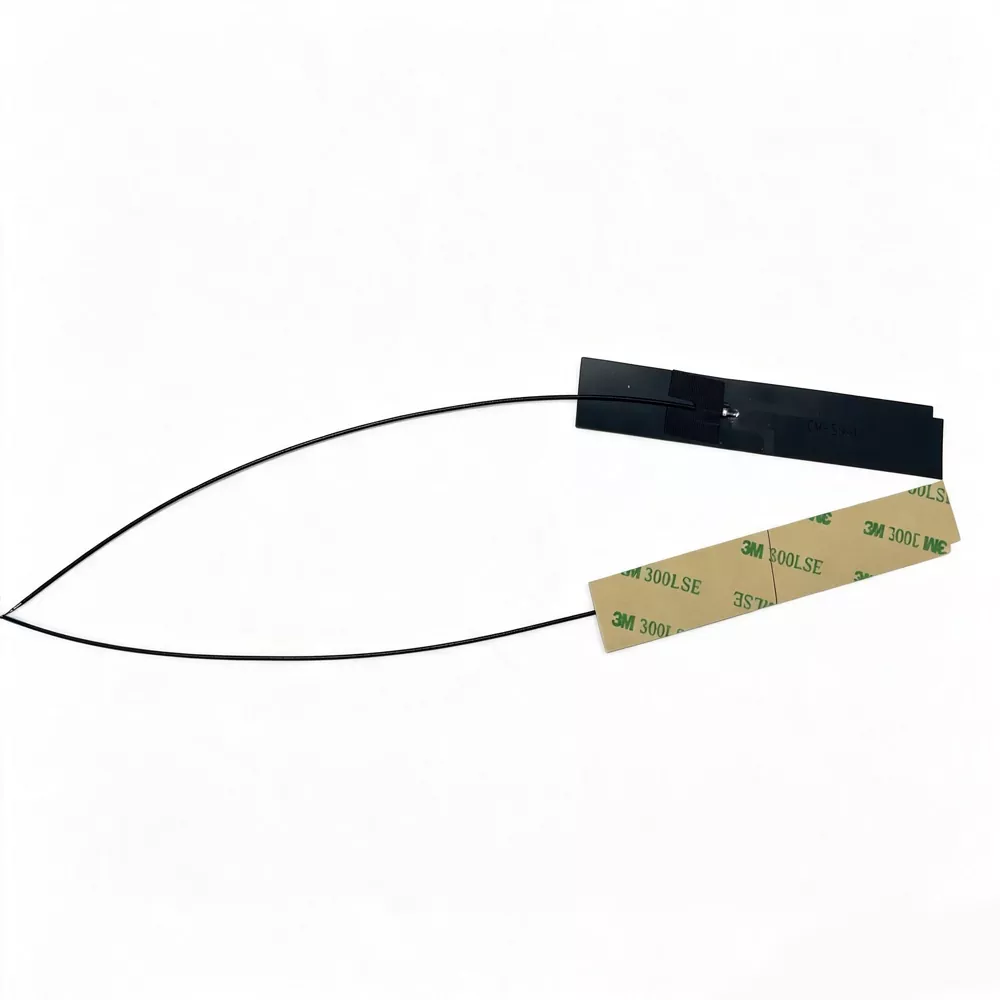

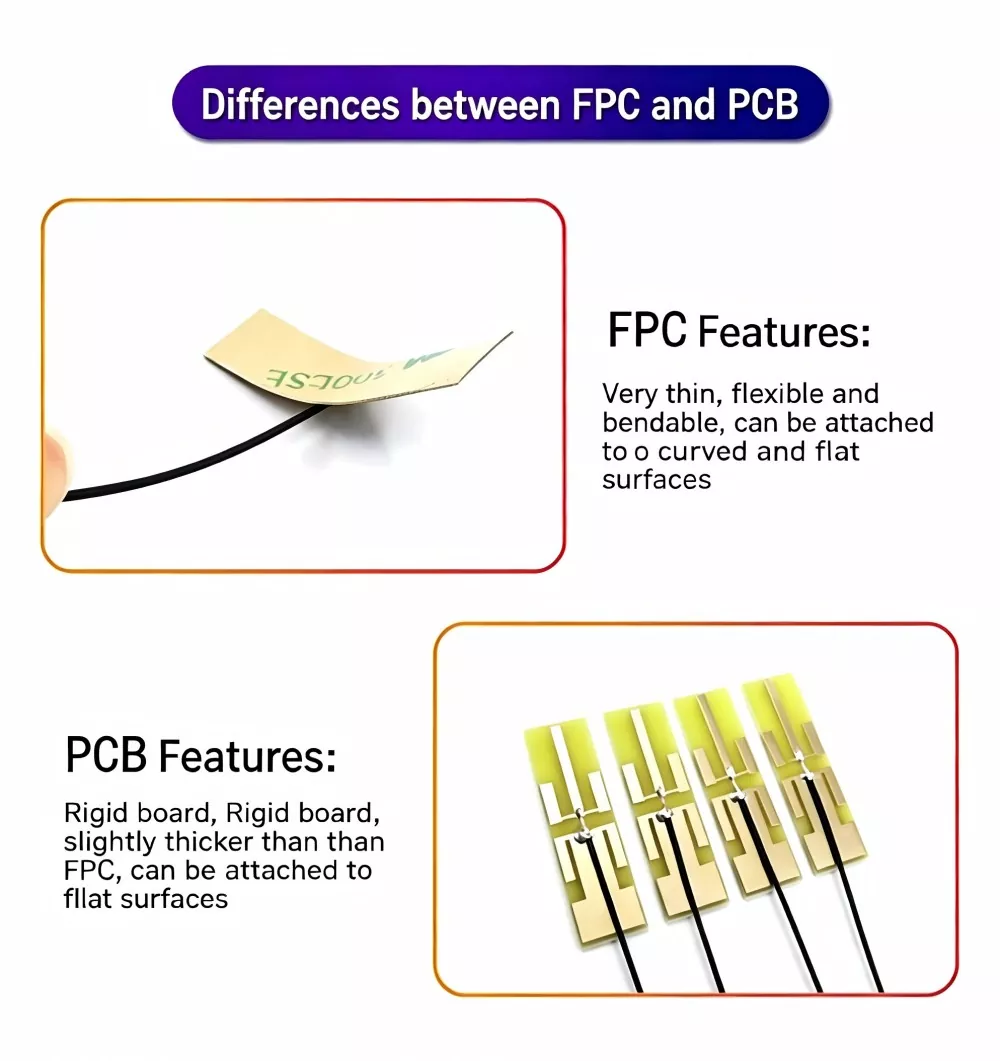

Η κεραία 2G/3G/4G LTE είναι μια ελαφριά, ευέλικτη και εύκαμπτη ενσωματωμένη κεραία κινητής επικοινωνίας πλήρους ζώνης. Σε αντίθεση με την κοινή επιφανειακή κεραία, αυτό το προϊόν χρησιμοποιεί ευέλικτη πλακέτα κυκλώματος FPC + διαδικασία ομοαξονικής άμεσης συγκόλλησης. Η κεραία είναι ελαφριά, λεπτή, μαλακή και μπορεί να χωρέσει ελεύθερα στην καμπύλη επιφάνεια και στον στενό χώρο υποδοχής μέσα στη συσκευή. Υποστηρίζει 2G GSM, 3G WCDMA και 4G LTE μετάδοση και λήψη σήματος πολλαπλών δικτύων. Προς το παρόν, είναι ο προτιμώμενος τύπος ενσωματωμένης κεραίας επικοινωνίας για μικρές έξυπνες συσκευές iot, που λύνει ευρέως τα σημεία πόνου της βιομηχανίας, όπως ο μικρός ενσωματωμένος χώρος, το ασθενές σήμα, η ασταθής επαφή και η κακή αντίσταση των κραδασμών της συσκευής.

Αρχή λειτουργίας

Αυτή η συγκολλημένη ομοαξονική κεραία 2G/3G/4G LTE FPC λειτουργεί με βάση την αρχή ραδιοσυχνοτήτων της ευέλικτης συστοιχίας ταλαντωτή μικροταινιών και μεταδίδει σήματα με ομοαξονικούς θωρακισμένους τροφοδότες. Χωρίζεται σε τρία μέρη: στρώμα ακτινοβολίας σήματος, μονωτικό στρώμα υποστρώματος και θωρακισμένο στρώμα μετάδοσης. Η λογική εργασίας είναι σταθερή και αποτελεσματική:

• Αρχή ακτινοβολίας Rf: Η επιφάνεια της πλακέτας FPC χαράζει με ακρίβεια τις γραμμές ταλαντωτή πολλαπλών ζωνών, ταιριάζει ακριβώς με σημεία συντονισμού πλήρους ζώνης 2G/3G/4G, χωρίς νεκρές ζώνες ζώνης, ο μετρημένος λόγος στάσιμου κύματος πλήρους ζώνης είναι σταθερός ≤1,5, η απώλεια ανάκλασης σήματος είναι εξαιρετικά χαμηλή.

• Πλεονεκτήματα συγκολλημένης μετάδοσης: Η ομοαξονική γραμμή και η πλάκα ταλαντωτή FPC σχηματίζονται σε ένα κομμάτι με συγκόλληση κασσίτερου σε υψηλή θερμοκρασία. Σε σύγκριση με την κοινή δομή με πριτσίνια και σύσφιξη, η μετρούμενη σεισμική απόδοση βελτιώνεται κατά 85%, και υπάρχει μηδενική απόρριψη επαφής και μηδενική αποσύνδεση σήματος στο μακροπρόθεσμο περιβάλλον δόνησης.

• Μηχανισμός θωράκισης κατά των παρεμβολών: Η δομή θωράκισης διπλής στρώσης ομοαξονικής γραμμής RG1.13 απομονώνει αποτελεσματικά τον ηλεκτρομαγνητικό θόρυβο από την CPU, το τροφοδοτικό και το τσιπ της κύριας πλακέτας του εξοπλισμού. Μετρούμενη στο εσωτερικό περιβάλλον παρεμβολών του εξοπλισμού, η ευαισθησία λήψης σήματος αυξάνεται κατά 3-5 dB.

• Χαρακτηριστικά πανκατευθυντικής ακτινοβολίας: Ο επίπεδος σχεδιασμός μετάδοσης και λήψης πανκατευθυντικής μετάδοσης μπορεί να διατηρήσει σταθερή έξοδο σήματος σε σενάρια όπου το κλειστό κέλυφος και το μεταλλικό περίβλημα της συσκευής είναι φραγμένα και το ποσοστό επιτυχίας της εξωτερικής δικτύωσης της συσκευής iot έχει μετρηθεί ότι αυξάνεται κατά 28%.

Οδηγός εγκατάστασης και χρήσης

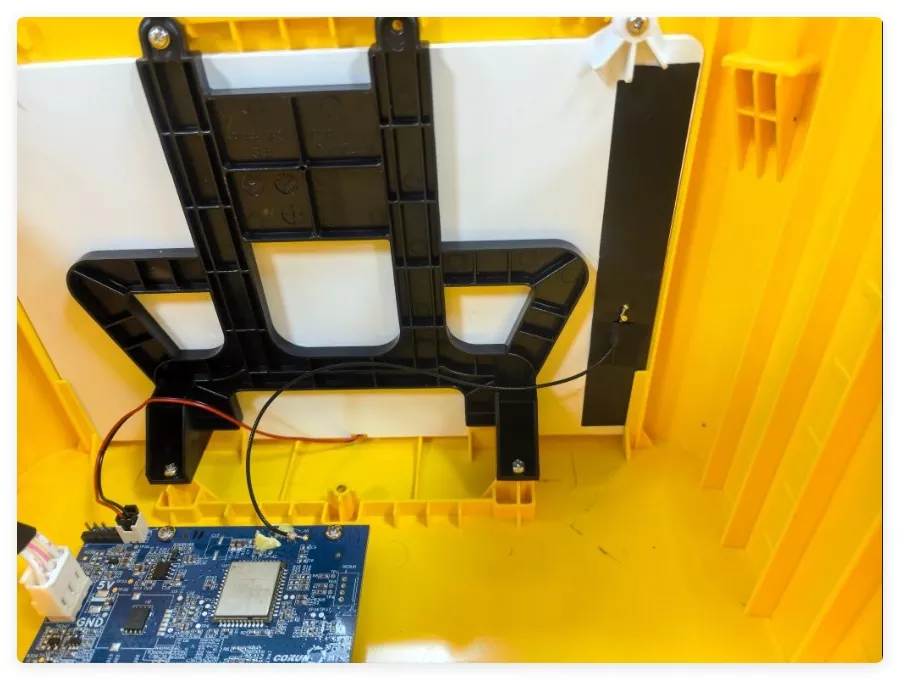

Αυτή η κεραία FPC είναι ενσωματωμένη ενσωματωμένη εγκατάσταση, εύκολη στη λειτουργία, κατάλληλη για συναρμολόγηση μαζικής παραγωγής και δεν απαιτεί επαγγελματικό εντοπισμό σφαλμάτων. Τα βήματα είναι τα εξής:

1. Επιλογή τοποθεσίας: Επιλέξτε μια ανοιχτή περιοχή μέσα στη συσκευή, μακριά από το τσιπ της μητρικής πλακέτας, το τροφοδοτικό και το μεταλλικό περίβλημα για να αποφύγετε το μπλοκάρισμα του σήματος και τις παρεμβολές.

2. Τοποθετήστε και στερεώστε: Το πίσω μέρος της κεραίας διαθέτει κόλλα 3M υψηλής αντοχής. Αφού καθαρίσετε τη σκόνη και τους λεκέδες λαδιού στο εσωτερικό τοίχωμα της συσκευής, τοποθετήστε την επίπεδη και σταθερά και λυγίστε την όσο χρειάζεται για να χωρέσει στην καμπύλη επιφάνεια της συσκευής.

3. Σύνδεση διεπαφής: Συνδέστε με ακρίβεια τη διεπαφή IPEX/SMA στο πίσω μέρος στην υποδοχή κεραίας της μονάδας της συσκευής και στερεώστε την απαλά για να αποφύγετε το βίαιο τράβηγμα του καλωδίου.

4. Οργάνωση καλωδίων: Τα πλεονάζοντα καλώδια πρέπει να αποθηκεύονται προσεκτικά για να αποφευχθεί η συμπίεση, η κάμψη ή οι νεκρές πτυχές και για να αποφευχθεί η ζημιά στο στρώμα θωράκισης που μπορεί να επηρεάσει το σήμα.

5. Δοκιμή ενεργοποίησης: Αφού ολοκληρωθεί η συναρμολόγηση, ενεργοποιήστε και συνδεθείτε στο δίκτυο για να ελέγξετε ότι όλα τα σήματα δικτύου 2G/3G/4G λαμβάνουν κανονικά και στη συνέχεια είναι δυνατή η μαζική παραγωγή.

FAQ

Ε1: Μπορεί αυτή η συγκολλημένη ομοαξονική κεραία 2G/3G/4G LTE FPC να λυγίσει για χρήση;

Α1: Ναι. Το προϊόν είναι κατασκευασμένο από εύκαμπτο υλικό βάσης FPC, το οποίο μπορεί να λυγίσει ελεύθερα και να προσαρμοστεί σε καμπύλες επιφάνειες. Ταιριάζει στον μικρό ενσωματωμένο χώρο της συσκευής και δεν θα σπάσει ή θα επηρεάσει την απόδοση του σήματος όταν λυγίζει κανονικά.

Ε2: Υποστηρίζετε προσαρμοσμένα μήκη καλωδίων και τύπους διασύνδεσης;

A2: Υποστηρίζεται πλήρως. Ως πηγή Factory, υποστηρίζονται προσαρμόσιμα μήκη γραμμής που κυμαίνονται από 10 cm έως 50 cm, αντικαταστάσιμες διεπαφές όπως SMA, BNC, IPEX, LOGO μεταξοτυπία και μικρορύθμιση μεγέθους.

Ε3: Ποια είναι τα πλεονεκτήματα της διαδικασίας συγκόλλησης έναντι της συνηθισμένης επικολλημένης κεραίας;

A3: Ομοαξονική συγκόλληση γραμμής σε ένα κομμάτι, χωρίς χαλαρό διάκενο, ισχυρότερη αντίσταση κραδασμών, αντίσταση εφελκυσμού, αντιγηραντική απόδοση, λύνει πλήρως τα προβλήματα των κραδασμών του εξοπλισμού, του τρεμούλιασμα σήματος και της κακής επαφής σε περιβάλλον υψηλής θερμοκρασίας, πιο κατάλληλο για σκληρά βιομηχανικά σενάρια και οχήματα.
