Κεραία NB-IoT

Υπάρχουν τρεις κύριοι τύποι κεραιών IoT που διατίθενται στην αγορά: ενσωματωμένες κεραίες patch, κεραίες βεντούζας που τοποθετούνται σε όχημα και βιδωμένες εξωτερικές αδιάβροχες κεραίες.

Η κεραία NB-IoT που παρουσιάζεται σε αυτό το άρθρο ανήκει στην κατηγορία της αδιάβροχης κεραίας εξωτερικού χώρου με βίδα. Είναι ειδικά σχεδιασμένο για βιομηχανικούς ηλεκτρικούς θαλάμους ελέγχου, ενσωματωμένα κουτιά εξοπλισμού εξωτερικού χώρου και δημοτικά τερματικά IoT.

Η εξωτερική κεραία NB του γραφείου Qianmu Communication υποστηρίζει NB-IoT πλήρους ζώνης από 700 MHz έως 960 MHz και είναι συμβατή με δίκτυα στενής ζώνης των τριών μεγάλων παρόχων: China Mobile, China Unicom και China Telecom. Διατίθεται με δύο κοινά μεγέθη βιδών, M12 και M16, που ταιριάζουν με τα πρότυπα οπών εγκατάστασης των περισσότερων οικιακών και εισαγόμενων βιομηχανικών ντουλαπιών.

Τι είναι μια εξωτερική κεραία για ντουλάπια NB-IoT

Μια εξωτερική κεραία ντουλαπιού NB-IoT είναι μια αδιάβροχη κεραία ραδιοσυχνοτήτων με βίδα, σχεδιασμένη για βιομηχανικό εξοπλισμό IoT. Τοποθετείται εξωτερικά σε ερμάρια εξοπλισμού για να παρέχει σταθερή ασύρματη μετάδοση σήματος για τερματικά NB-IoT σε εξωτερικούς και βιομηχανικούς χώρους.

Αρχή Εργασίας

Πολλοί πελάτες πιστεύουν λανθασμένα ότι μια κεραία είναι μόνο ένας μεταλλικός ταλαντωτής και ότι το αδιάβροχο περίβλημα δεν επηρεάζει την απόδοση του σήματος. Στην πραγματικότητα, ο δομικός σχεδιασμός της εξωτερικής κεραίας του ντουλαπιού NB-IoT επηρεάζει άμεσα τη σταθερότητα της εξωτερικής επικοινωνίας μεγάλων αποστάσεων. Η απόδοση εργασίας μπορεί να ελεγχθεί και να επαληθευτεί μέσω διανυσματικών αναλυτών δικτύου και θωρακισμένων ανηχοϊκών θαλάμων.

1. Δομή συντονισμού ταλαντωτή χαμηλής συχνότητας

Το NB-IoT λειτουργεί στη ζώνη επικοινωνίας χαμηλής συχνότητας 700–960 MHz, η οποία έχει μεγαλύτερα μήκη κύματος και υψηλότερες απαιτήσεις για μήκος ταλαντωτή και αντιστοίχιση εδάφους. Η κεραία χρησιμοποιεί τμηματοποιημένα στοιχεία ακτινοβολίας χαλκού στο εσωτερικό, ταιριάζοντας με ακρίβεια τον συντονισμό στενής ζώνης χαμηλής συχνότητας και αποφεύγοντας τη μετατόπιση συντονισμού και την αύξηση του στάσιμου κύματος που συναντάμε στις συνηθισμένες βραχείες κεραίες.

2. Δομή ακτινοβολίας απομονωμένης ντουλάπας

Η κεραία είναι εγκατεστημένη έξω από το ντουλάπι. Η μεταλλική βίδα χρησιμοποιείται για στερέωση και γείωση, ενώ ο ταλαντωτής διατηρεί μια ασφαλή απόσταση απομόνωσης από τη λαμαρίνα του ντουλαπιού. Αυτό αποφεύγει τη θωράκιση και την απορρόφηση του σήματος RF που προκαλείται από το μεταλλικό περίβλημα.

Για την ίδια προδιαγραφή, μια ενσωματωμένη κεραία που είναι εγκατεστημένη μέσα σε ένα μεταλλικό περίβλημα μπορεί να παρουσιάσει εξασθένηση 6–9dB, ενώ η εξωτερική κεραία NB-IoT έχει συνολική εξασθένηση μόνο 1–2dB.

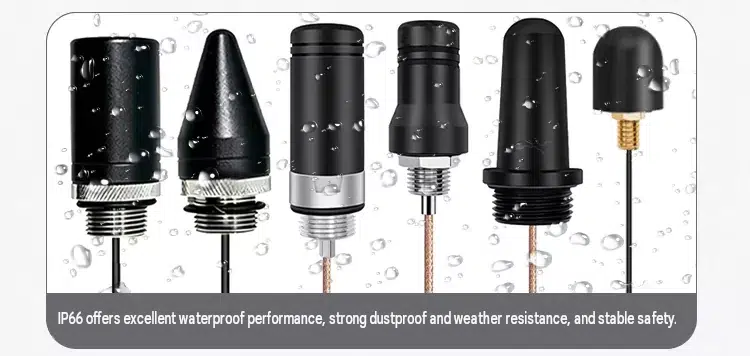

3. Πολυστρωματική Σφραγισμένη Αδιάβροχη Δομή

Η κεραία υιοθετεί ένα πίσω αδιάβροχο παρέμβυσμα σιλικόνης, αδιάβροχο λαστιχένιο δακτύλιο με σπείρωμα και δομή καλωδίου εξόδου με έγχυση για να παρέχει τρία στρώματα προστασίας. Το νερό της βροχής και η συμπύκνωση δεν μπορούν να εισέλθουν στο ντουλάπι κατά μήκος του καλωδίου. Το ομοαξονικό καλώδιο 50Ω διατηρεί σταθερή μετάδοση σήματος ραδιοσυχνοτήτων και αποτρέπει τη μετατόπιση της σύνθετης αντίστασης που προκαλείται από αλλαγές θερμοκρασίας εξωτερικού χώρου.

4. Δομή Καταστολής Θορύβου

Η βάση της κεραίας προσθέτει έναν δακτύλιο σύζευξης γείωσης για να φιλτράρει τον ηλεκτρομαγνητικό θόρυβο που δημιουργείται από τροφοδοτικά, PLC και ρελέ μέσα στο περίβλημα, μειώνει τα επίπεδα θορύβου και βελτιώνει το ποσοστό επιτυχίας της πρόσβασης του τερματικού σταθμού βάσης IoT.

Συμβατός Εξοπλισμός

Η κεραία NB-IoT έχει σχεδιαστεί για τερματικά IoT που απαιτούν προστασία από μεταλλικό ντουλάπι και μακροχρόνια λειτουργία σε εξωτερικούς χώρους. Είναι κατάλληλο για μη στρατιωτικές, εμπορικές και βιομηχανικές συσκευές:

1. Έξυπνα ντουλάπια υδρομετρητών τηλεχειριστηρίου

Δημοτικός εξοπλισμός νερού και αερίου, κιβώτια συλλογής αερίου, ερμάρια παρακολούθησης και ελέγχου πίεσης αγωγών και ηλεκτρονικός εξοπλισμός παρακολούθησης της ποιότητας του νερού.

2. Έξυπνος εξοπλισμός ισχύος και βιομηχανικού ελέγχου

Εξωτερικά ερμάρια συλλογής ενέργειας, τερματικά παρακολούθησης διανομής χαμηλής τάσης, ενσωματωμένα ερμάρια αποθήκευσης ενέργειας φωτοβολταϊκών και συγκεντρωτές μετρητών ηλεκτρικής ενέργειας.

3. Εξοπλισμός ασφαλείας Smart City

Κουτιά παρακολούθησης σκόνης δρόμου, σταθμοί παρακολούθησης περιβάλλοντος και καιρού, ντουλάπια ελέγχου φραγμών στάθμευσης και έξυπνοι ελεγκτές λαμπτήρων εξωτερικού χώρου.

4. Τερματικά Βιομηχανικού Αυτοματισμού

Κουτιά ελέγχου απόκτησης δεδομένων εργαστηρίου εργοστασίων, τερματικά τοποθέτησης logistics αποθήκης και ερμάρια ασύρματου συναγερμού με σφάλματα εξοπλισμού.

5. Αγροτικός εξοπλισμός IoT

Ερμάρια παρακολούθησης εδάφους πεδίου, ντουλάπια ελέγχου ποιότητας νερού υδατοκαλλιέργειας και ολοκληρωμένος εξοπλισμός παρακολούθησης περιβάλλοντος θερμοκηπίου.

Αναλυτικός πίνακας τεχνικών παραμέτρων

Κοινή ενότητα FAQ

Ε1: Μπορεί να αλλάξει το μήκος του καλωδίου και ο σύνδεσμος της εξωτερικής κεραίας NB-IoT;

Α: Ναι. Τα τυπικά μοντέλα υποστηρίζουν μήκη ομοαξονικών καλωδίων από 1,5 m έως 10 m. Υποδοχές όπως SMA, IPEX και N μπορούν να αντικατασταθούν σύμφωνα με τις απαιτήσεις. Οι μαζικές παραγγελίες υποστηρίζουν επίσης προσαρμοσμένα χρώματα κελύφους και μεταξοτυπία LOGO.

Ε2: Είναι αυτή η εξωτερική κεραία NB συμβατή με τις κάρτες China Mobile, China Unicom και China Telecom NB ταυτόχρονα;

Α: Ναι. Η κεραία καλύπτει ολόκληρη τη ζώνη συχνοτήτων NB-IoT 700–960 MHz και είναι συμβατή με τα δίκτυα NB των τριών μεγάλων παρόχων. Δεν χρειάζεται να αγοράσετε ξεχωριστές εκδόσεις για διαφορετικές ζώνες συχνοτήτων.

Ε3: Η κάμψη του καλωδίου θα επηρεάσει το σήμα της κεραίας όταν ο εσωτερικός χώρος του ντουλαπιού είναι περιορισμένος;

Α: Το καλώδιο μπορεί να λυγίσει απαλά με μεγάλη ακτίνα κάμψης, αλλά η κάμψη 90 μοιρών και η επαναλαμβανόμενη αναδίπλωση θα πρέπει να αποφεύγονται. Κατά την εγκατάσταση, κρατήστε το καλώδιο όσο το δυνατόν πιο ευθεία και μακριά από πηγές παρεμβολών, όπως τροφοδοτικά και μετατροπείς συχνότητας, για να αποτρέψετε σημαντική εξασθένηση του σήματος.

Ε4: Είναι το μεταλλικό παξιμάδι της κεραίας επιρρεπές σε σκουριά κατά τη μακροχρόνια χρήση σε περιβάλλοντα παράκτιου ψεκασμού αλατιού;

Α: Όχι. Το παξιμάδι ασφάλισης της κεραίας είναι κατασκευασμένο από παθητικοποιημένο κράμα αλουμινίου κατά της σκουριάς και έχει περάσει μια δοκιμή ψεκασμού αλατιού 48 ωρών. Δεν είναι επιρρεπές σε σκουριές ή εμπλοκές κατά τη μακροχρόνια χρήση σε εξωτερικούς χώρους σε παράκτιες περιοχές. Για εξαιρετικά διαβρωτικά περιβάλλοντα, μπορείτε να συμβουλευτείτε μηχανικούς για προσαρμοσμένες αντιδιαβρωτικές λύσεις.
