Κεραία GPS Body Cam

Τι είναι η κεραία Body Cam GPS

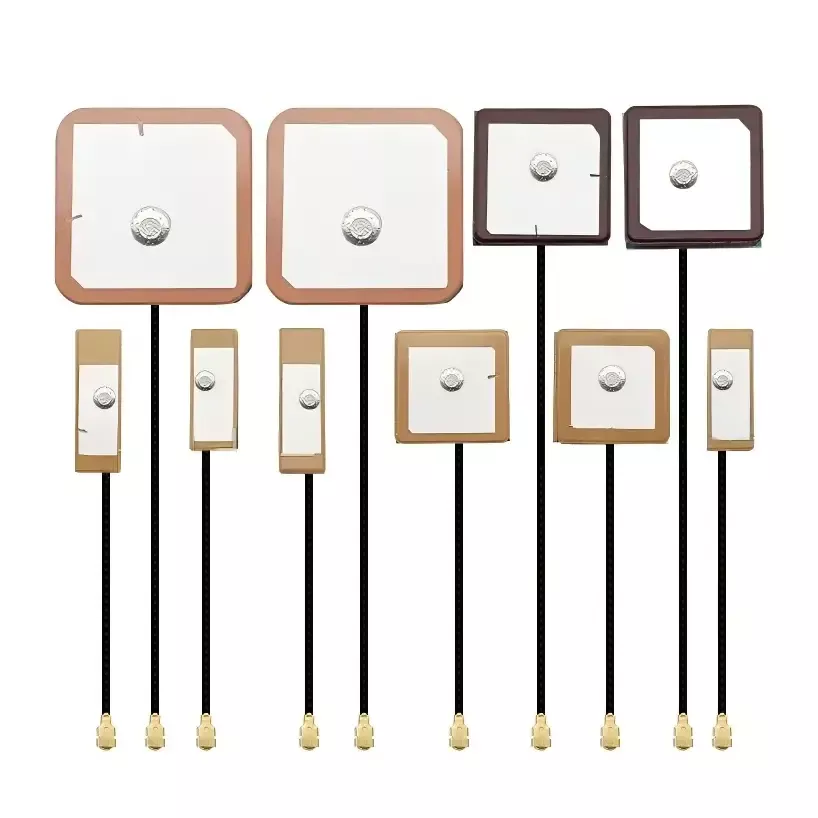

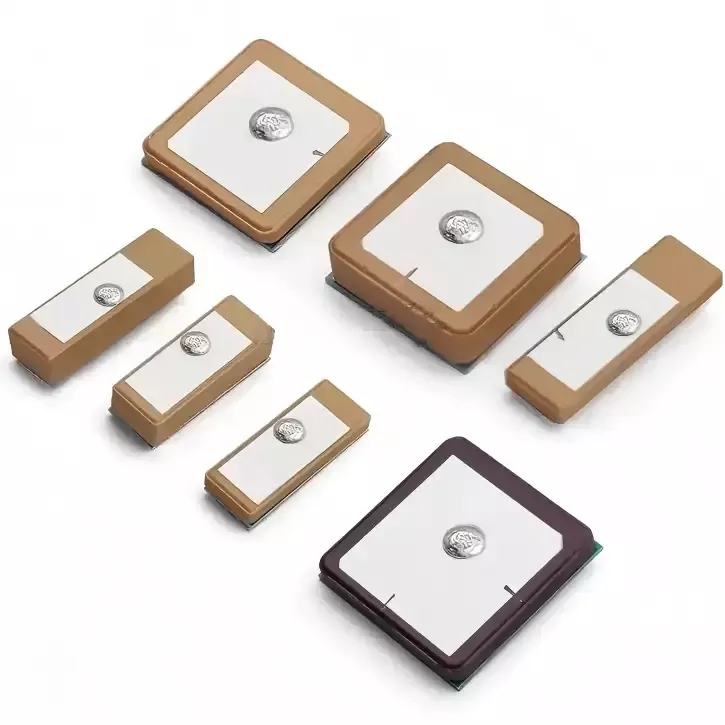

Το Body Cam GPS Antenna είναι μια κεραμική κεραία GNSS βιομηχανικής ποιότητας, ειδικά σχεδιασμένη για τερματικά συλλογής αποδεικτικών στοιχείων επιβολής του νόμου ενός στρατιώτη. Είναι συμβατό με πολλαπλά δορυφορικά συστήματα, συμπεριλαμβανομένων των GPS, BeiDou, GLONASS και Galileo, και διαθέτει δομή δεξιάς κυκλικής πόλωσης (RHCP) για προσαρμογή στα χαρακτηριστικά πόλωσης των παγκόσμιων σημάτων δορυφορικής πλοήγησης.

Με στιβαρό σχεδιασμό κεραμικής κεραίας, προσφέρει εξαιρετική κατευθυντικότητα και ισχυρή περιβαλλοντική προσαρμοστικότητα. Ακόμη και κάτω από δύσκολες συνθήκες όπως φθαρμένα από το σώμα εμπόδια, μεταλλική θωράκιση από εξοπλισμό, απόφραξη αστικής κτιρίου ή λειτουργίες κινητής τηλεφωνίας υψηλής ταχύτητας, παρέχει σταθερά δεδομένα τοποθέτησης. Αυτό εξασφαλίζει ακριβή και ανιχνεύσιμα υδατογραφήματα γεωεντοπισμού για οπτικοακουστικές εγγραφές επιβολής του νόμου, επιτρέποντας τη δημιουργία μιας πλήρους και συμμορφούμενης αλυσίδας αποδεικτικών στοιχείων.

Αρχή Εργασίας

Η κεραία Body Cam GPS λειτουργεί με βάση τις αρχές επαγγελματικής δορυφορικής πλοήγησης λήψης ραδιοσυχνοτήτων. Ολόκληρη η ροή εργασίας έχει επαληθευτεί τόσο μέσω εργαστηριακών δοκιμών ανηχοϊκού θαλάμου όσο και σε πραγματικές δοκιμές υπαίθριου πεδίου, διασφαλίζοντας σαφή λειτουργική λογική και σταθερή απόδοση. Αποτελείται κυρίως από τρία βασικά στοιχεία:

1. Λήψη δορυφορικού σήματος: Το προϊόν διαθέτει ένα πυρήνα υψηλής διηλεκτρικής κεραμικής διηλεκτρικής τσιπ που συλλαμβάνει αποτελεσματικά τα σήματα δορυφορικής πλοήγησης ζώνης L1 στον αέρα. Με έναν αποκλειστικό σχεδιασμό κυκλικής πόλωσης στη δεξιά πλευρά, μετριάζει αποτελεσματικά την εξασθένηση του σήματος που προκαλείται από την περιστροφή της συσκευής ή την απόφραξη του ανθρώπινου σώματος, επιλύοντας κοινά ζητήματα όπως κακή λήψη σήματος και αποτυχημένη λήψη δορυφόρου σε αστικές περιοχές με πυκνά κτίρια ή ορεινές και απομακρυσμένες περιοχές όπου επικρατούν αντανακλάσεις πολλαπλών διαδρομών.

2. Φιλτράρισμα σήματος και κατά των παρεμβολών: Η κεραία διαθέτει ένα ενσωματωμένο κύκλωμα αντιστοίχισης σύνθετης αντίστασης ακριβείας που φιλτράρει αυτόματα τις παρεμβολές θορύβου που δημιουργούνται από τη μονάδα 4G/5G, τη μονάδα Wi-Fi και την τροφοδοσία μπαταρίας εντός της κάμερας σώματος. Απομονώνει καθαρά δορυφορικά σήματα GNSS, εξαλείφοντας αποτελεσματικά τις ανωμαλίες θέσης, τα σημεία άλματος και τις διακοπές τροχιάς που προκαλούνται από εσωτερική διαφωνία ραδιοσυχνοτήτων.

3. Ανάλυση και έξοδος δεδομένων: Το φιλτραρισμένο και βελτιστοποιημένο σταθερό δορυφορικό σήμα μεταδίδεται στο τσιπ εντοπισμού θέσης της κεντρικής πλακέτας της συσκευής, το οποίο αναλύει σε πραγματικό χρόνο ακριβή δεδομένα γεωγραφικού πλάτους και μήκους, ταχύτητας, χρόνου και υψομέτρου. Αυτές οι πληροφορίες συγχρονίζονται ταυτόχρονα ως υδατογραφήματα γεωεντοπισμού για εγγεγραμμένα αρχεία βίντεο και ήχου κατά τη διάρκεια επιχειρήσεων επιβολής του νόμου, επιτρέποντας την πλήρη παρακολούθηση, ιχνηλασιμότητα και επανάληψη των τροχιών επιβολής.

Οδηγός εγκατάστασης και χρήσης

1. Επιλογή θέσης εγκατάστασης

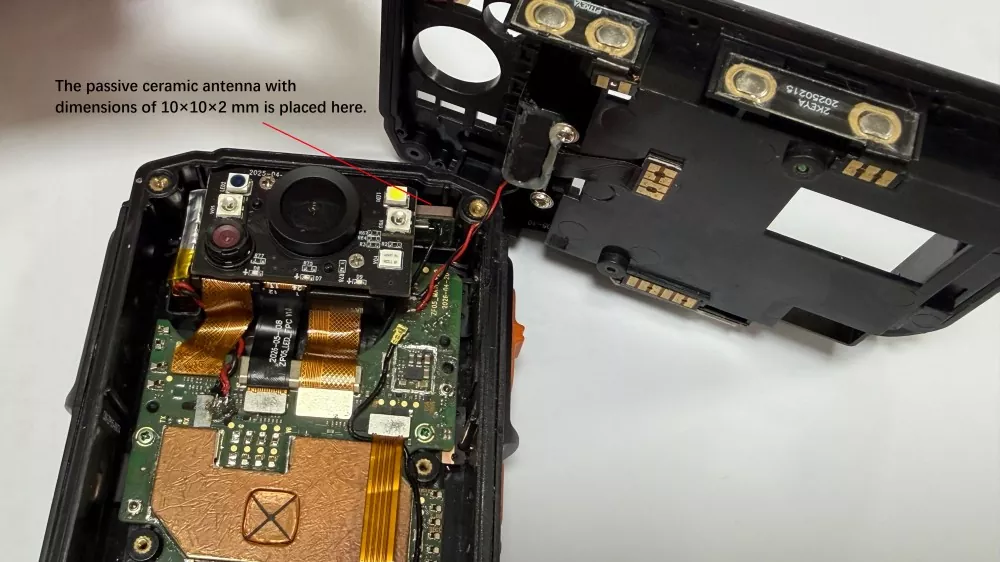

Η περιοχή του πυρήνα ακτινοβολίας της κεραμικής κεραίας δεν πρέπει να καλύπτεται ή να παρεμποδίζεται απευθείας από μεταλλικά περιβλήματα, στοιχεία μπαταρίας ή μεταλλικούς βραχίονες. Συνιστάται η εγκατάσταση της συσκευής σε μια μη μεταλλική περιοχή πάνω από το εσωτερικό της κάμερας του σώματος, διατηρώντας απόσταση ασφαλείας τουλάχιστον 15 mm από τις κεραίες 4G/5G και Wi-Fi για να αποφευχθούν παρεμβολές μεταξύ των καναλιών και να διασφαλιστεί η ανεμπόδιστη λήψη δορυφορικού σήματος.

2. Προδιαγραφές συγκόλλησης και στερέωσης

Για κεραμικές κεραίες τύπου καρφίτσας, βεβαιωθείτε ότι οι αρμοί συγκόλλησης είναι γεμάτοι, χωρίς κρύα συγκόλληση, χαμένη συγκόλληση ή αποκολλημένη συγκόλληση. Για προϊόντα επιφανειακής τοποθέτησης SMT, ακολουθήστε αυστηρά τα πρότυπα διαδικασίας τοποθέτησης του εργοστασίου για να επιτύχετε επίπεδη και ασφαλή ευθυγράμμιση στην επιφάνεια PCB. Κατά τη συναρμολόγηση, αποφύγετε την εφαρμογή υπερβολικής δύναμης στο κεραμικό τσιπ για να αποτρέψετε εσωτερικές μικρορωγμές και να εξαλείψετε πιθανές αστοχίες κρυφού σήματος αργότερα.

3. Λειτουργία προστασίας κατά των παρεμβολών

Μετά την εγκατάσταση της κεραίας, χρησιμοποιήστε μονωτική ταινία για να απομονώσετε την κεραία από τη μονάδα ισχύος και την περιοχή υψηλής ισχύος της μητρικής πλακέτας για να μειώσετε τις ηλεκτρικές παρεμβολές. Δρομολογήστε τα καλώδια της κεραίας έτσι ώστε να μην τρέχουν παράλληλα με τα καλώδια ρεύματος σε μεγάλες αποστάσεις, αποτρέποντας έτσι τις διακυμάνσεις του σήματος και την ασταθή τοποθέτηση στην πηγή.

4. Ολοκληρώστε τα πρότυπα εντοπισμού σφαλμάτων και επαλήθευσης μηχανήματος

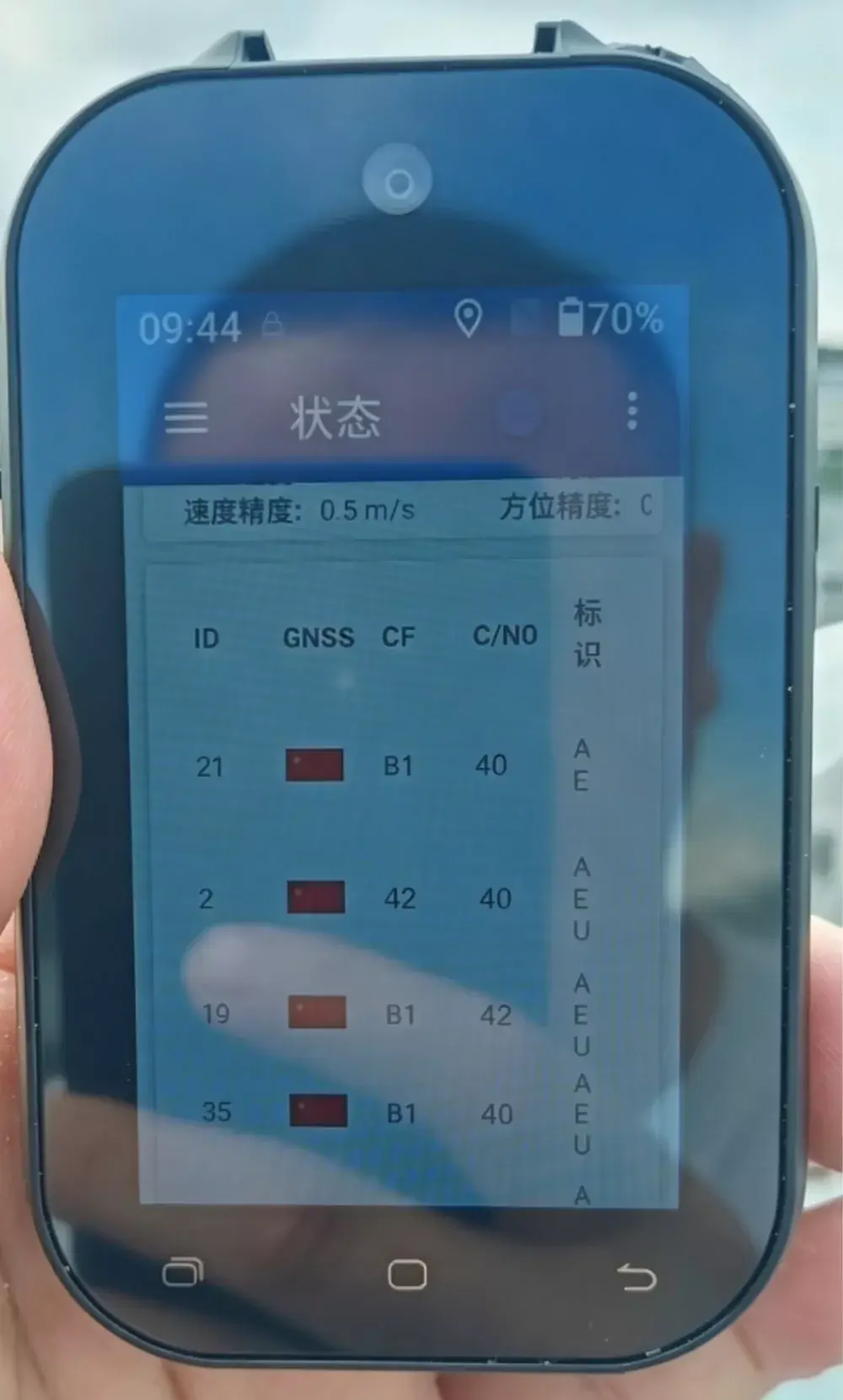

Αφού ολοκληρωθεί η συναρμολόγηση της συσκευής, πρέπει να διεξαχθεί δοκιμή απόκτησης αστεριών σε υπαίθριο χώρο. Η δοκιμή μονής σανίδας σε εσωτερικούς χώρους από μόνη της είναι ανεπαρκής. Οι βασικές παράμετροι προς επαλήθευση περιλαμβάνουν τον αριθμό των δορυφόρων που αποκτώνται κατά τις ψυχρές και θερμές εκκινήσεις, την ακρίβεια θέσης και τη συνέχεια της τροχιάς, διασφαλίζοντας ότι η απόδοση της κεραίας πληροί τις προδιαγραφές μετά την τελική συναρμολόγηση και αποτρέποντας προβλήματα ποιότητας παρτίδας.

Πώς να επιλέξετε μια εγκεκριμένη κεραία GPS

Πολλά μέλη του προσωπικού προμηθειών και ανάπτυξης εξοπλισμού στερούνται τεχνογνωσίας RF, με αποτέλεσμα συχνά να αγοράζουν κεραίες πολιτικής ποιότητας σε χαμηλές τιμές. Αυτό έχει ως αποτέλεσμα την κατώτερη απόδοση του προϊόντος, την αποτυχημένη αποδοχή του έργου και τις αποτυχίες μετά την πώληση μεγάλης κλίμακας. Με βάση την πολυετή εμπειρία του κλάδου, συνοψίσαμε τέσσερα βασικά κριτήρια για την επιλογή κεραιών για βιομηχανικό εξοπλισμό επιβολής:

1. Δώστε προτεραιότητα σε εξειδικευμένα υλικά βιομηχανικής ποιότητας: καταργήστε σταθερά τη χρήση κοινών μη στρατιωτικών κεραμικών πρώτων υλών και πρέπει να επιλέξετε βιομηχανικής ποιότητας κεραμικά υποστρώματα με ευρεία ανοχή θερμοκρασίας και ιδιότητες κατά των παρεμβολών, κατάλληλα για πολύπλοκες συνθήκες λειτουργίας, εξασφαλίζοντας μακροχρόνια σταθερή απόδοση σε ακραία εξωτερικά περιβάλλοντα.

2. Εστιάστε στα πραγματικά δεδομένα δοκιμών, απορρίψτε τις θεωρητικές παραμέτρους: Οι περισσότεροι κατασκευαστές στην αγορά παρέχουν μόνο θεωρητικές προδιαγραφές χωρίς υποστήριξη δοκιμών σε πραγματικό κόσμο. Οι αξιόπιστοι αρχικοί κατασκευαστές μπορούν να προσφέρουν αναφορές δοκιμών σε σκοτεινούς θαλάμους, βίντεο δοκιμών εξωτερικού χώρου και δεδομένα δοκιμών γήρανσης υψηλής θερμοκρασίας — παραμέτρους που είναι αυθεντικές και επαληθεύσιμες.

3. Επιλέξτε εξειδικευμένα βελτιστοποιημένα προϊόντα για εξοπλισμό επιβολής του νόμου: Οι τυπικές κεραίες πλοήγησης δεν είναι βελτιστοποιημένες για τη συνύπαρξη πολλαπλών κεραιών, μεταλλική θωράκιση ή απόφραξη ανθρώπινου σώματος σε συσκευές επιβολής του νόμου, γεγονός που τις καθιστά ακατάλληλες για συνθήκες λειτουργίας συσκευής ενός στρατιώτη. Είναι σημαντικό να επιλέξετε ειδικά σχεδιασμένες κεραίες ειδικά προσαρμοσμένες για τερματικά επιβολής του νόμου για να επιλύσετε το βασικό πρόβλημα των εσωτερικών παρεμβολών ραδιοσυχνοτήτων.

4. Δώστε προτεραιότητα στην άμεση συνεργασία με εργοστάσια πηγής: Επιλέξτε Κινέζους κατασκευαστές με ενσωματωμένες δυνατότητες Ε&Α, τροποποίηση δειγμάτων, μαζική παραγωγή και εξυπηρέτηση μετά την πώληση. Αυτό επιτρέπει την ταχεία προσαρμογή, τη σταθερή προσφορά, την άμεση υποστήριξη μετά την πώληση και την αποφυγή ζητημάτων όπως οι προσαυξήσεις τιμών από τους μεσάζοντες και τα κενά επικοινωνίας στον τεχνικό συντονισμό.

FAQ

Ε1: Μπορεί αυτή η κεραμική κεραία να είναι συμβατή με όλες τις μάρκες καμερών που φοριούνται στο σώμα;

Συμβατό με τη συντριπτική πλειονότητα των εμπορικά διαθέσιμων καμερών επιβολής του νόμου 4G/5G, με αντιεκρηκτικά τερματικά συλλογής αποδεικτικών στοιχείων και εξωτερικές κάμερες ελέγχου, ενώ υποστηρίζει επίσης προσαρμοσμένες μη τυπικές διαμορφώσεις προσαρμοσμένες ακριβώς στη δομή, τις διεπαφές και τις διαστάσεις της συσκευής.

Ε2: Με ποιους συγκεκριμένους τρόπους μια κεραμική κεραία υπερέχει από την κεραία FPC;

Οι βασικές βελτιώσεις περιλαμβάνουν ταχύτερη απόκτηση δορυφόρου, μειωμένο σφάλμα εντοπισμού θέσης, αδιάλειπτη παρακολούθηση και σημαντικά βελτιωμένη απόδοση κατά των παρεμβολών, των κραδασμών και της αντοχής στη θερμοκρασία — από ακραίο κρύο έως υψηλή ζέστη. Αυτές οι αναβαθμίσεις επιλύουν πλήρως τις αστοχίες τοποθέτησης κάτω από περίπλοκες εξωτερικές συνθήκες και μειώνουν σημαντικά τα ποσοστά εξυπηρέτησης μετά την πώληση του εξοπλισμού.

Ε3: Υποστηρίζετε την προσαρμογή, τη δειγματοληψία και τις μικρές δοκιμαστικές παραγγελίες;

Υποστήριξη! Ως άμεσος κατασκευαστής, προσφέρουμε πρωτότυπα, δοκιμαστικές παραγγελίες μικρής παρτίδας και υπηρεσίες μαζικής παραγωγής μεγάλης κλίμακας, πλήρως προσαρμόσιμες σύμφωνα με τα σχέδια των πελατών και τις απαιτήσεις απόδοσης.

Ε4: Μπορεί το προϊόν να χρησιμοποιηθεί για εξαγωγή στο εξωτερικό; Είναι όλες οι απαραίτητες πιστοποιήσεις πλήρεις;

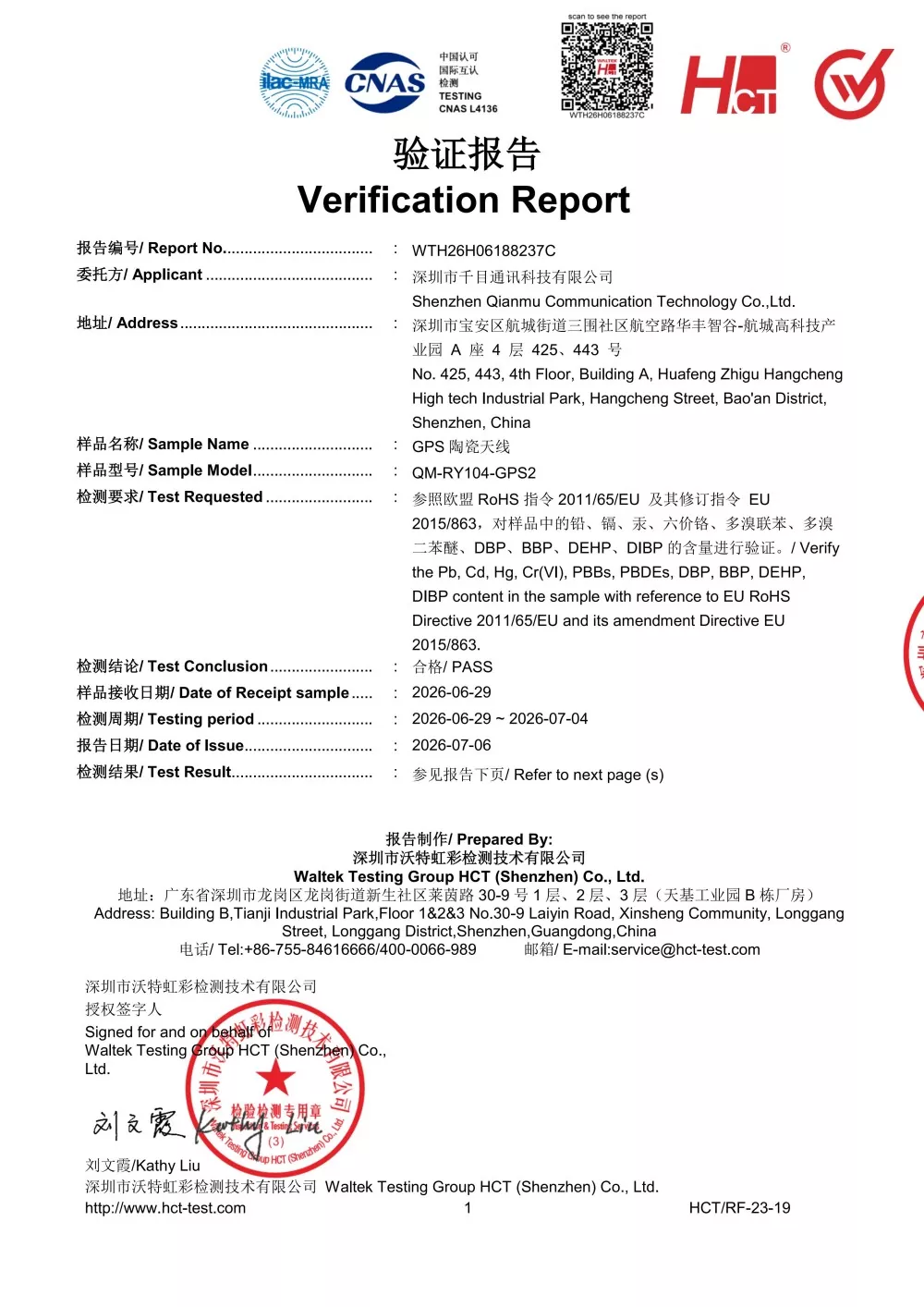

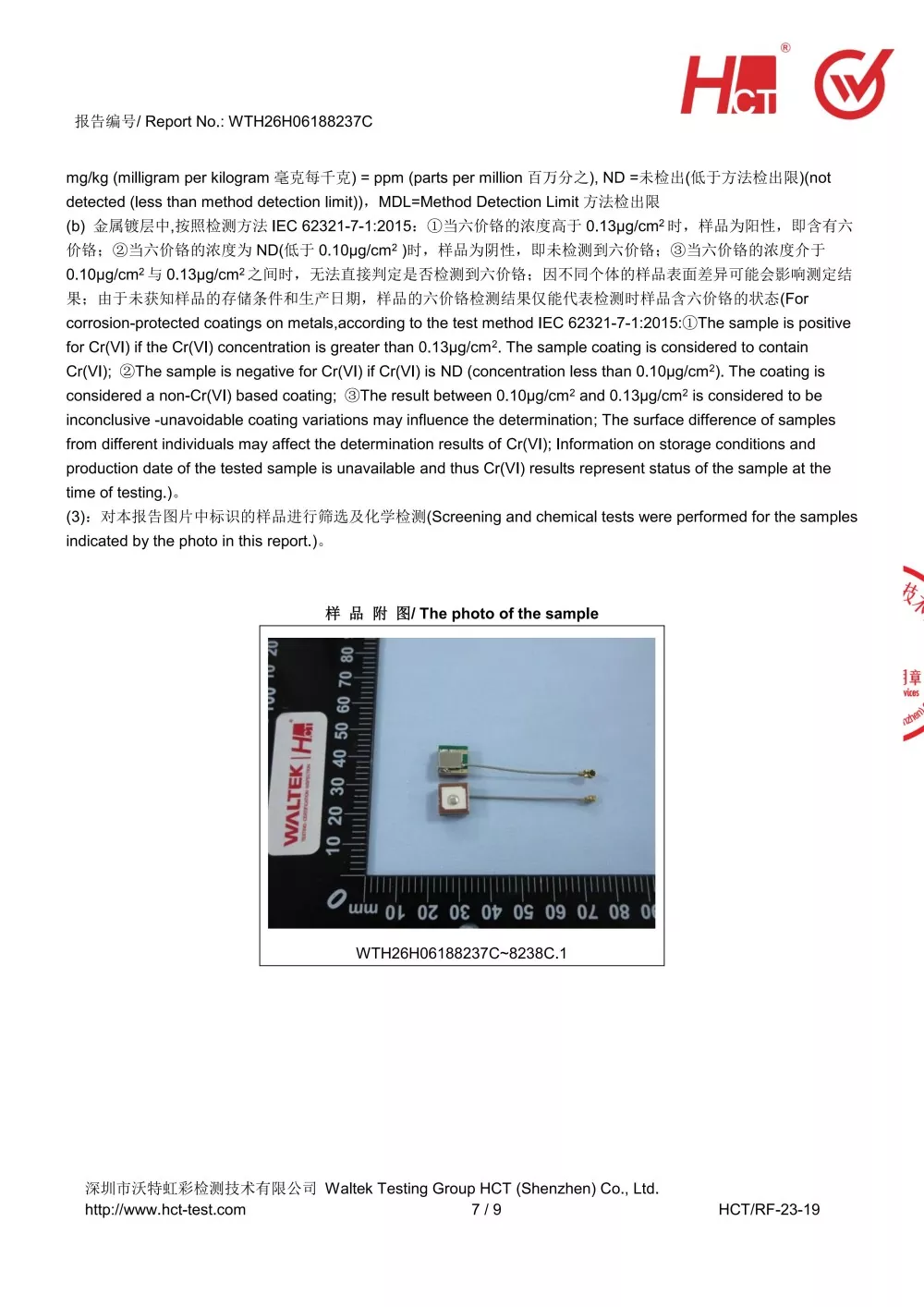

Όλα τα προϊόντα διαθέτουν πλήρεις πιστοποιήσεις εξαγωγής, συμπεριλαμβανομένων CE, FCC και RoHS, που πληρούν τα παγκόσμια πρότυπα και επιτρέπουν την άνευ ανησυχίας εξαγωγή στην Ευρώπη, την Αμερική, τη Νοτιοανατολική Ασία, τη Μέση Ανατολή και όλες τις άλλες περιοχές.

Ε5: Είναι η απόδοση του προϊόντος σταθερή κάτω από ακραίες συνθήκες υψηλής και χαμηλής θερμοκρασίας;

Το προϊόν διαθέτει σχεδιασμό ευρείας θερμοκρασίας βιομηχανικής ποιότητας, έχοντας υποβληθεί σε αυστηρές δοκιμές γήρανσης κύκλου υψηλής-χαμηλής θερμοκρασίας, με ελάχιστη υποβάθμιση της απόδοσης σε περιβάλλοντα που κυμαίνονται από -40°C έως +75°C, καθιστώντας το πλήρως κατάλληλο για εξωτερικούς χώρους, εξόρυξη, ακραίο κρύο και συνθήκες υψηλής θερμοκρασίας όλο το εικοσιτετράωρο.
