Φθαρμένη κάμερα 4G/5G Κεραία

Η Shenzhen Qianmu Communication Technology Co., Ltd. είναι ένα εγχώριο εργοστάσιο πηγών έρευνας και ανάπτυξης και κατασκευής για Κεραίες 4G/5G που φοριούνται από το σώμα.

Έχουμε αναπτύξει μια εσωτερική ενσωματωμένη κεραία FPC ευρείας ζώνης Sub6G, συμβατή με 4G LTE και βασικές εγχώριες και διεθνείς ζώνες συχνοτήτων 5G Sub6G. Η κεραία έχει υποβληθεί σε εξειδικευμένη βελτιστοποίηση απόδοσης για την αντιμετώπιση των προκλήσεων του συμπαγούς χώρου της συσκευής, της μεταλλικής θωράκισης, της παρεμβολής μπαταρίας, της απώλειας σήματος λόγω φθοράς του ανθρώπινου σώματος και των σκληρών συνθηκών λειτουργίας πεδίου.

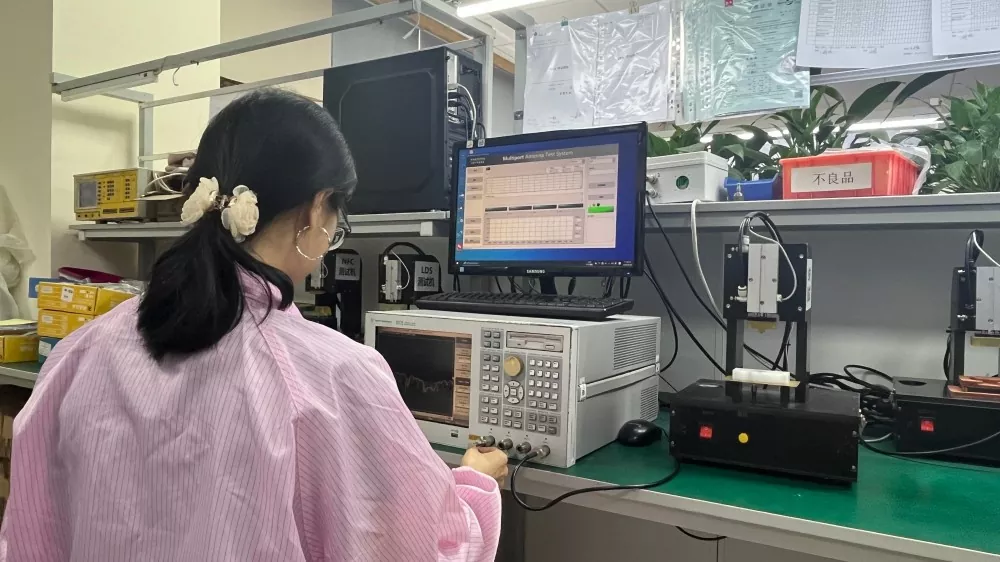

Η κεραία χρησιμοποιεί αξιόπιστο εύκαμπτο υπόστρωμα PI και είναι τοποθετημένη με βιομηχανική κόλλα, καθιστώντας την κατάλληλη για συμπαγείς δομές συσκευών. Όλα τα προϊόντα υποβάλλονται σε πλήρη δοκιμή προσομοίωσης OTA σε ανηχοϊκούς θαλάμους για αναπαραγωγή λειτουργικών περιβαλλόντων πραγματικού κόσμου. Τα αρχεία δοκιμών VNA και OTA αρχειοθετούνται ανά παρτίδα παραγωγής και οι αναφορές επιθεώρησης μπορούν να παρέχονται κατόπιν αιτήματος.

Επαγγελματικός τεχνικός ορισμός

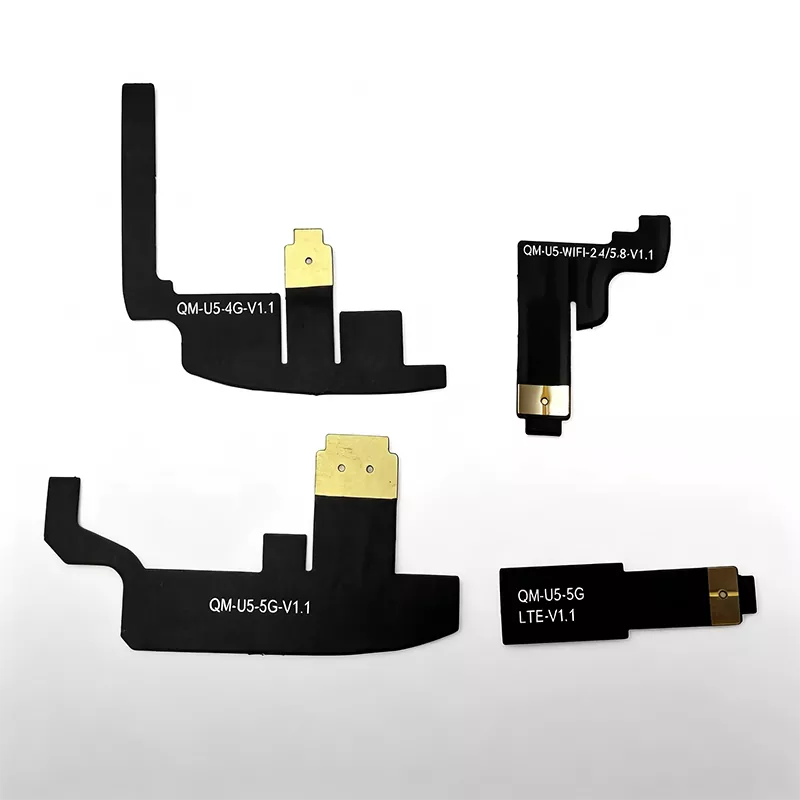

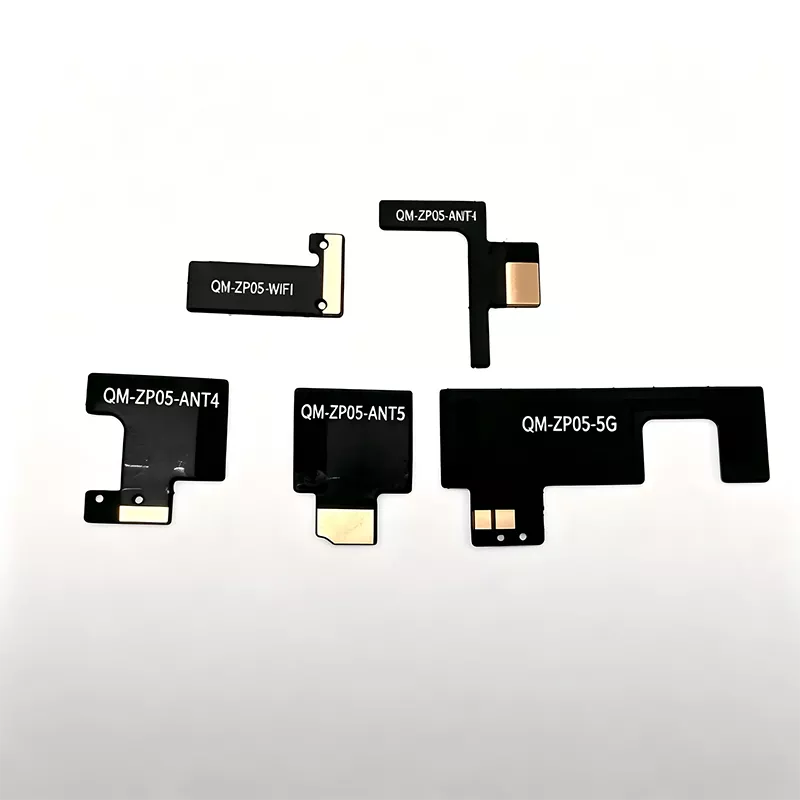

Η κεραία μας Body Worn Camera 4G/5G είναι μια ευρυζωνική ευέλικτη ενσωματωμένη κεραία Sub6G PIFA FPC. Υποστηρίζει τις ζώνες LTE B1/B3/B5/B8/B20/B38/B40 και τις κύριες ζώνες 5G Sub6G N41/N78/N79. Η κεραία χρησιμοποιεί ένα ανθεκτικό στους κραδασμούς, ανθεκτικό σε ψεκασμό αλατιού, εξαιρετικά εύκαμπτο υπόστρωμα φιλμ PI, σε συνδυασμό με βιομηχανικής ποιότητας κόλλα διπλής όψης υψηλής θερμοκρασίας και γραμμή τροφοδοσίας U.FL/IPEX RF, καθιστώντας την ιδανική για εσωτερική εγκατάσταση σε κάμερες που φοριούνται στο σώμα.

Σε αντίθεση με τις συμβατικές κεραίες IoT FPC, η φάση σχεδιασμού ενσωματώνει τρισδιάστατη προσομοίωση πλήρους συστήματος, συμπεριλαμβανομένου του μεταλλικού περιβλήματος, της μπαταρίας λιθίου, του βραχίονα κάμερας, του προστατευτικού καλύμματος της μητρικής πλακέτας και του μοντέλου φάντασμα ανθρώπινου σώματος στο περιβάλλον προσομοίωσης.

Προετοιμάζεται με σύνθετη αντίσταση 50Ω στο εργοστάσιο και ταυτόχρονα υποβάλλεται σε πτώση, κύκλους θερμοκρασίας, ψεκασμό αλατιού και δοκιμή αξιοπιστίας υγρασίας. Αυτό μειώνει τον φόρτο εργασίας ενσωμάτωσης συστήματος πελατών και συντομεύει τον κύκλο ανάπτυξης για έργα αστυνομικού υλικού.

Πλήρης Αρχή Εργασίας της Κεραίας

Ολόκληρη η κεραία αποτελείται από έναν αγωγό ακτινοβολίας FPC, ένα βιομηχανικό συγκολλητικό στρώμα στήριξης, έναν ομοαξονικό τροφοδότη U.FL και ένα δίκτυο αντιστοίχισης ραδιοσυχνοτήτων κεντρικής πλακέτας, επιτρέποντας την αμφίδρομη μετατροπή ηλεκτρομαγνητικών κυμάτων υψηλής συχνότητας για την επίτευξη μετάδοσης και λήψης κυψελωτού σήματος 4G/5G.

Κατά τη μετάδοση, η μονάδα επικοινωνίας της συσκευής εγγραφής μετατρέπει ροές βίντεο, ειδοποιήσεις SOS και δεδομένα τοποθεσίας σε ηλεκτρικά σήματα υψηλής συχνότητας, τα οποία μεταδίδονται μέσω ομοαξονικού καλωδίου στη δομή συντονισμού FPC. Αυτά τα σήματα στη συνέχεια μετατρέπονται σε ηλεκτρομαγνητικά κύματα 4G/5G για εξωτερική ακτινοβολία, στέλνοντας αποδεικτικές πληροφορίες στον σταθμό βάσης.

Κατά τη λήψη, η κεραία συλλαμβάνει ηλεκτρομαγνητικά κύματα από το σταθμό βάσης και τα μετατρέπει σε ηλεκτρικά σήματα, τα οποία στη συνέχεια μεταδίδονται πίσω στη μονάδα για να ολοκληρωθεί η εντολή προγραμματισμού και η απομακρυσμένη λήψη παραμέτρων.

Για να αντισταθμιστεί η απώλεια ραδιοσυχνοτήτων που προκαλείται από τη φθορά στην ανθρώπινη πλάτη, η απόδοση βελτιώνεται μέσω της προσομοίωσης σε έναν ανηχοϊκό θάλαμο χρησιμοποιώντας ένα μοντέλο φάντασμα ανθρώπινου σώματος, με αποτέλεσμα τη βελτίωση της ευαισθησίας λήψης TIS κατά 22,8 dB σε σύγκριση με τις συμβατικές κεραίες FPC. Κάτω από συνθήκες προσομοίωσης φθοράς, η απόδοση μιας τυπικής κεραίας για LTE B8 είναι μόνο 40,46%, ενώ η κεραία της Qianmu επιτυγχάνει ≥52% για χαμηλή συχνότητα LTE και ≥47% για 5G N78. Κάθε παρτίδα υποβάλλεται σε δειγματοληψία και επανέλεγχο με VNA, με τις καμπύλες δοκιμών και τα αρχεία παραγωγής να αρχειοθετούνται για επαλήθευση πελατών.

Συμβατές συσκευές και αξεσουάρ

Συμβατό με τελικές συσκευές

1. Κάμερα σώματος Δημόσιας Ασφάλειας και Τροχαίας 4G/5G υψηλής ευκρίνειας

2. Κάμερα σώματος για αστική διαχείριση, οδική διοίκηση και συλλογή οπτικοακουστικών στοιχείων πυροσβεστικής

3. Αντιεκρηκτική εγγενώς ασφαλής συσκευή εγγραφής επιβολής του νόμου για χημικές και μεταλλευτικές βιομηχανίες

4. Τερματικό καταγραφής μονού στρατιώτη επιθεώρησης ισχύος

5. Συσκευή επιβολής νόμου 4G/5G Single Soldier Export στο εξωτερικό

Συμβατή μονάδα επικοινωνίας

- Μονάδα επικοινωνίας 4G LTE Cat.1 / Cat.4 Εγχώρια/εισαγόμενη μονάδα επικοινωνίας 5G Sub-6GHz Ενσωματωμένη μονάδα επικοινωνίας πολλαπλών λειτουργιών 4G+5G+WiFi

Υλικά που παρέχονται από το εργοστάσιο για παραγωγή

Ομοαξονικά καλώδια U. FL/IPEX διαφόρων μηκών, πλάκες από χάλυβα οπλισμού και βιομηχανική συγκολλητική επένδυση σε υψηλή θερμοκρασία, ανθεκτική στο άλας. Προσαρμόσιμο μήκος καλωδίου και προδιαγραφές σύνδεσης με βάση τη σχεδίαση της μητρικής πλακέτας για ελαχιστοποίηση της δευτερεύουσας επεξεργασίας για τους πελάτες.

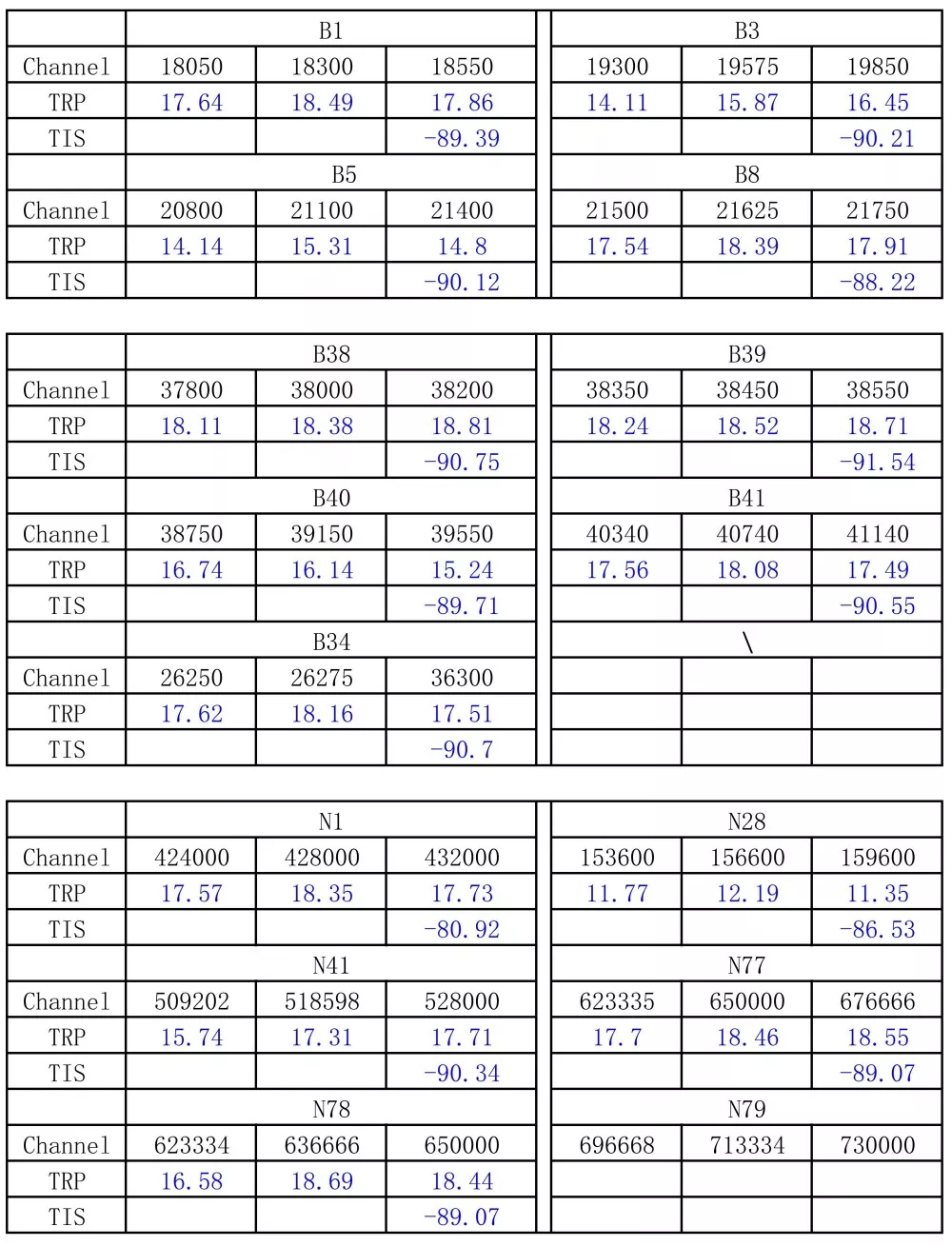

Τεχνικές Προδιαγραφές

Οδηγός προμήθειας και επιλογής κεραιών

1. Εστιάστε σε δεδομένα μετρήσεων πραγματικού κόσμου από πλήρεις συσκευές που φοριούνται στο σώμα, αντί να βασίζεστε αποκλειστικά σε παραμέτρους ελεύθερου χώρου. Τα τυπικά δελτία δεδομένων κατασκευαστή παρέχουν μετρήσεις που λαμβάνονται σε γυμνούς πίνακες. Η απόδοση υποβαθμίζεται σημαντικά μόλις εγκατασταθεί στα περιβλήματα της συσκευής και φορεθεί. Κατά την αγορά, ζητάτε πάντα αναφορές δοκιμών VNA/OTA πλήρους συστήματος και μην βασίζεστε αποκλειστικά σε θεωρητικές προδιαγραφές.

2. Δώστε προτεραιότητα στην επιλογή ενός εργοστασίου πηγής με εμπειρία στη μαζική παραγωγή εξοπλισμού επιβολής του νόμου ενός στρατιώτη. Οι προκλήσεις των συσκευών ενός στρατιώτη έγκεινται στην αντιμετώπιση παρεμβολών από μεταλλικά περιβλήματα και μπαταρίες, τη φθορά του ανθρώπινου σώματος και τα σκληρά περιβάλλοντα. Τα εργοστάσια με προηγούμενη εμπειρία σε έργα μπορούν να παρέχουν πρώιμες συστάσεις για δομικές και PCB, μειώνοντας την ανάγκη για τροποποιήσεις καλουπιού και εκ νέου επεξεργασία.

3. Διαφοροποιήστε μεταξύ των εγχώριων και διεθνών ζωνών συχνοτήτων και ορίστε με σαφήνεια τα πρότυπα δοκιμών αξιοπιστίας. Για εγχώρια έργα, επιβεβαιώστε τα LTE B1/B3/B5/B8/B20 και 5G N41/N78/N79. για εξαγωγικά έργα, επιβεβαιώστε τις αντίστοιχες ζώνες συχνοτήτων στο εξωτερικό. Απαιτείται η ολοκλήρωση δοκιμών σταγόνας, ψεκασμού αλατιού και δειγματοληψίας υψηλής/χαμηλής θερμοκρασίας. Οι κεραίες καταναλωτικής ποιότητας δεν μπορούν να πληρούν τις απαιτήσεις για αστυνομικές επιτόπιες επιχειρήσεις.

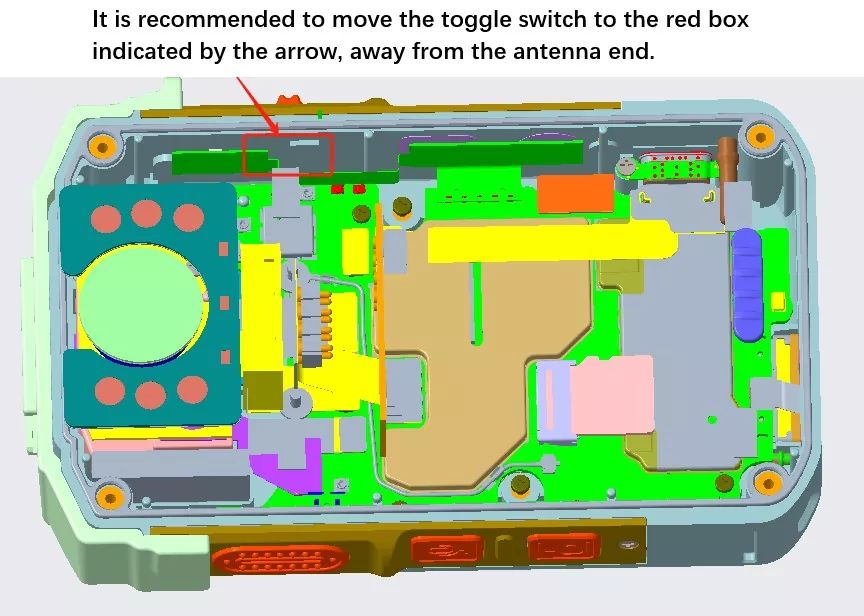

4. Εκτιμήστε τις τεχνικές υπηρεσίες RF και αποφύγετε την απλή σύγκριση τιμών. Η ανάπτυξη του έργου συχνά αντιμετωπίζει παρεμβολές, απόκλιση συχνότητας και υποβαθμισμένη απόδοση χρήσης. Οι μεσάζοντες δεν διαθέτουν τεχνικές δυνατότητες RF. δώστε προτεραιότητα στους κατασκευαστές που μπορούν να παρέχουν συστάσεις διάταξης και να βοηθήσουν στην αντιμετώπιση προβλημάτων πλήρους αστοχίας συστήματος.

Γιατί να επιλέξετε την Shenzhen Qianmu Communications

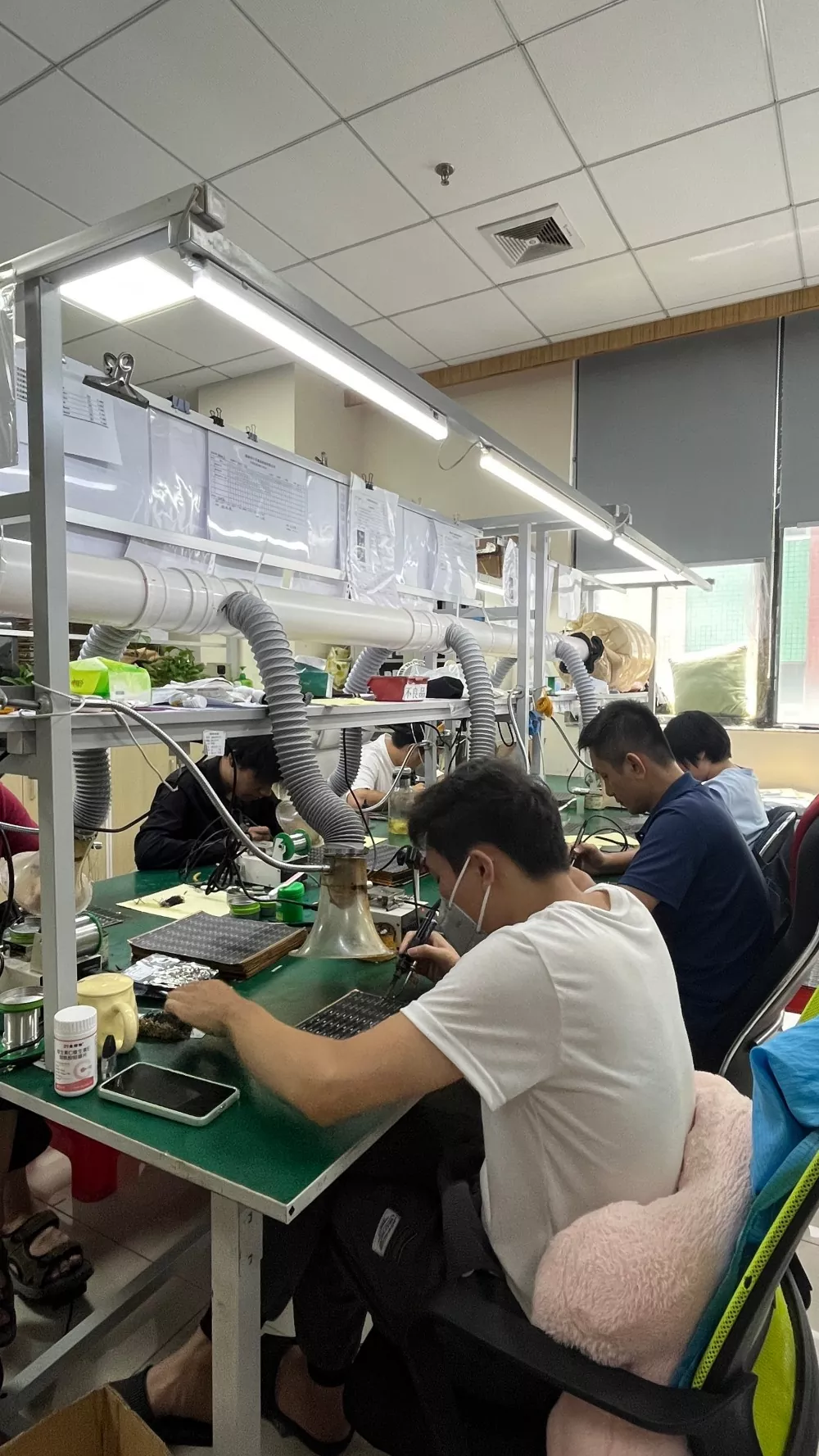

1. Απευθείας προμήθεια από το εργοστάσιο πηγής χωρίς σήμανση μεσάζοντα. Η εσωτερική γραμμή παραγωγής χειρίζεται την κοπή FPC, την ενίσχυση, τη συγκολλητική βάση και την πλήρη ηλεκτρική επιθεώρηση. Ανταγωνιστική τιμολόγηση για παραγγελίες χύδην, μακροπρόθεσμη υποστήριξη προμήθειας πλαισίου, κατάλληλη για έργα υποβολής προσφορών αστυνομικών προμηθειών.

2. Εξειδικευμένοι σε ατομικό εξοπλισμό στρατιωτών, έχουμε εμπλακεί βαθιά στην έρευνα και ανάπτυξη πρώιμου σταδίου και διαθέτουμε εκτενή εμπειρία στη μαζική παραγωγή και ανάπτυξη διαφόρων φορεμένων στο σώμα φωτογραφικών μηχανών και τερματικών μονάδων στρατιωτών. Για νέα έργα, μπορούμε να λάβουμε τρισδιάστατα σχέδια, να παρέχουμε λύσεις διάταξης κεραίας και περιορισμού απόστασης, να αποφύγουμε ελαττώματα σχεδιασμού και να μειώσουμε το κόστος τροποποίησης καλουπιού.

3. Η ευέλικτη προσαρμογή OEM/ODM υποστηρίζει την ακανόνιστη κοπή FPC, το μήκος του τροφοδότη, τις προδιαγραφές σύνδεσης και τη λεπτομέρεια της ζώνης συχνοτήτων. τυπική παράδοση δείγματος εντός 35 εργάσιμων ημερών.

4. Πλήρεις δυνατότητες υποστήριξης εξωτερικού εμπορίου [Image placeholder: Collection of certification documents (CE, FCC, RoHS, ISO)] Η εταιρεία κατέχει ανεξάρτητα δικαιώματα εισαγωγής και εξαγωγής και διαθέτει πλήρη σετ προσόντων. Μπορούμε να παρέχουμε αγγλικές τεχνικές προδιαγραφές και αναφορές δοκιμών, να υποστηρίξουμε τους εμπορικούς όρους FOB Shenzhen και να συνδεθούμε με παρόχους και αγοραστές λύσεων ασφαλείας στο εξωτερικό.

5. Από άκρο σε άκρο τεχνική υποστήριξη μετά την πώληση: Σε περίπτωση ανωμαλιών σήματος 4G/5G σε ολόκληρη τη συσκευή, οι μηχανικοί ραδιοσυχνοτήτων θα βοηθήσουν στον εντοπισμό της βασικής αιτίας (κεραία, δομή ή μονάδα) χωρίς να αποδίδουν βιαστικά το πρόβλημα σε προβλήματα κεραίας. Παρέχεται συνεχής τεχνική συνεργασία σε όλα τα στάδια δοκιμών δειγμάτων, πιλοτικής παραγωγής και μαζικής παραγωγής.

FAQ

Ε1: Μπορεί να γίνει κοινή χρήση της κεραίας Body Worn Camera 4G/5G με τη μονάδα Wi-Fi;

Α: Αυτή η κεραία έχει σχεδιαστεί για κυψελοειδείς ζώνες 4G LTE/5G Sub6G. Εάν απαιτείται λειτουργία Wi-Fi, συνιστάται να διαμορφώσετε μια ξεχωριστή κεραία Wi-Fi, καθώς η κοινή χρήση της ίδιας κεραίας μπορεί να προκαλέσει παρεμβολές και να υποβαθμίσει την απόδοση της κινητής επικοινωνίας.

Ε2: Η κάμερα που φοριέται στο σώμα έχει μια ακανόνιστη εσωτερική κοιλότητα. η κεραία υποστηρίζει προσαρμοσμένη κοπή για να ταιριάζει σε τέτοια σχήματα;

Α: Υποστηρίζει προσαρμοσμένη κοπή. Ο πελάτης παρέχει τρισδιάστατα σχέδια του περιβλήματος και αξιολογούμε τον διαθέσιμο χώρο για να προτείνουμε σχέδιο σχήματος, ολοκληρωμένη πρωτότυπη κατασκευή και πραγματοποίηση δοκιμών σε πραγματικό κόσμο σε πλήρη εφαρμογή της συσκευής.

Ε3: Υπάρχουν άλλοι τρόποι για να ασφαλίσετε μια κεραία FPC εκτός από τη χρήση αυτοκόλλητης βάσης;

Α: Για τη μαζική παραγωγή καμερών που φοριούνται στο σώμα με συμπαγή περιβλήματα, η βιομηχανική συγκόλληση με κόλλα είναι η κύρια μέθοδος. Οι σύνδεσμοι ZIF καταλαμβάνουν σημαντικό χώρο και χρησιμοποιούνται σπάνια. Το σφίξιμο με βίδες στην περιοχή του αγωγού της κεραίας απαγορεύεται αυστηρά, καθώς μπορεί να προκαλέσει βλάβη στην κεραία και να οδηγήσει σε αστοχία κατά την πρόσκρουση.

Ε4: Το κακό σήμα 4G/5G σε μια κάμερα που φοριέται στο σώμα οφείλεται πάντα σε προβλήματα ποιότητας της κεραίας;

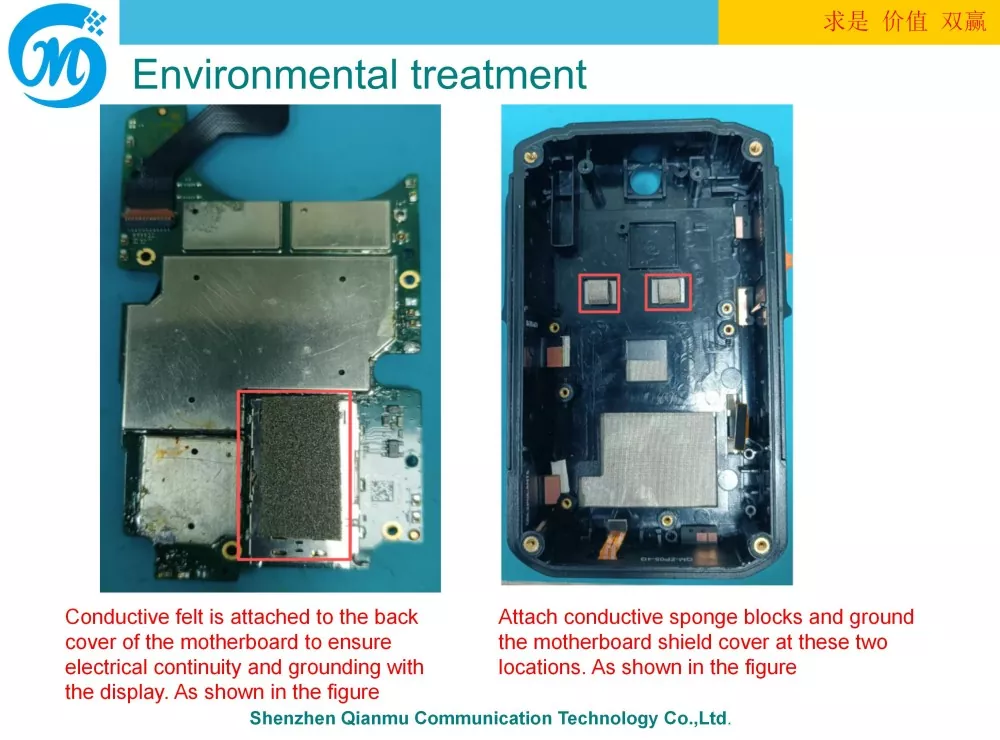

Α: Όχι απαραίτητα. Τα περισσότερα προβλήματα σήματος προέρχονται από ανεπαρκή απόσταση, τις κεραίες κοντά σε πηγές μεταλλικών παρεμβολών, χαλαρούς συνδέσμους ή έλλειψη προσομοίωσης ανθρώπινου σώματος. Οι μηχανικοί μπορούν να αναπαράγουν τις συνθήκες λειτουργίας για να εντοπίσουν με ακρίβεια τη βασική αιτία του προβλήματος.

Ε5: Υποστηρίζεται ο έλεγχος του εργοστασίου; Μπορούν να παρασχεθούν έγγραφα προσόντων σε τρίτους;

Α: Οι επιτόπιοι έλεγχοι στο εργοστάσιο υποστηρίζονται κατόπιν ραντεβού. Διατίθενται ηλεκτρονικές εκδόσεις των εκθέσεων δοκιμών ISO, RoHS, CE, FCC και παρτίδας. για την υποβολή προσφορών αστυνομικών προμηθειών, μπορούν να παρέχονται αντίγραφα με σφραγίδα.
