Κεραία νομισμάτων

Η κεραία νομίσματος είναι μια συμπαγής, κυλινδρική εξωτερική κεραία RF με σχήμα κουμπιού. Σχεδιασμένο ως κεραία διπλής ζώνης 2,4 GHz 5,8 GHz, παρέχει μια ελαφριά λύση ασύρματης μετάδοσης για μικρές ηλεκτρονικές συσκευές που χρησιμοποιούν επικοινωνία WiFi, Bluetooth και ZigBee.

Η αυτο-αναπτυγμένη κεραία με λαστιχένια ράβδο κουμπιών της Qianmu Communication υιοθετεί την τεχνολογία χύτευσης και σφράγισης με έγχυση ενός τεμαχίου. Ενσωματώνει ένα πλήρες χάλκινο στοιχείο συντονισμού και ένα μεταλλικό ανακλαστικό στρώμα θωράκισης στο κάτω μέρος.

Εξοπλισμένη με τυπική διασύνδεση με σπείρωμα SMA, αυτή η κεραία διπλής ζώνης SMA μπορεί να τοποθετηθεί και να στερεωθεί απευθείας στο περίβλημα της συσκευής. Σε σύγκριση με τις λεπτές κεραίες λαστιχένιας ράβδου και τις ενσωματωμένες κεραίες PCB, προσφέρει μια συμπαγή, διακριτική δομή με σφραγισμένο περίβλημα για εφαρμογές εσωτερικού και εξωτερικού χώρου.

Πώς λειτουργεί

Η κεραία νομισμάτων χρησιμοποιεί έναν εσωτερικό χάλκινο ταλαντωτή δακτυλίου διπλής στρώσης για μετάδοση και λήψη ραδιοσυχνοτήτων διπλής ζώνης. Η βάση σε σχήμα κουμπιού ενσωματώνει ένα μεταλλικό ανακλαστικό στρώμα που έχει σχεδιαστεί για να βοηθά στη διαχείριση της ακτινοβολίας του σήματος και στη μείωση της επίδρασης των κοντινών ηλεκτρονικών εξαρτημάτων.

1. Σχεδιασμός ταλαντωτή σε επίπεδα:Το ανώτερο στρώμα έχει σχεδιαστεί για τη ζώνη 2,4 GHz που χρησιμοποιείται από Bluetooth και ZigBee, ενώ το κάτω στρώμα υποστηρίζει τη ζώνη 5,8 GHz που χρησιμοποιείται από συμβατές συσκευές WiFi. Το δηλωμένο VSWR πλήρους ζώνης είναι ≤1,35.

2. Θωράκιση βάσης και διαχείριση παρεμβολών:Το κάτω μεταλλικό ανακλαστικό στρώμα έχει σχεδιαστεί για να μειώνει την επίδραση των ηλεκτρομαγνητικών παρεμβολών από την κύρια πλακέτα, την μπαταρία λιθίου και το μεταλλικό περίβλημα της συσκευής. Η πραγματική απόδοση εξαρτάται από το περιβάλλον εγκατάστασης και απαιτεί δοκιμή στην τελική συσκευή.

3. Σφραγισμένο περίβλημα και αντίσταση θερμοκρασίας:Το μονοκόμματο περίβλημα με χύτευση με έγχυση είναι σχεδιασμένο για προστασία του περιβάλλοντος. Το αναφερόμενο εύρος θερμοκρασίας λειτουργίας είναι -35°C έως +70°C. Η σταθερότητα συχνότητας που σχετίζεται με τη θερμοκρασία θα πρέπει να επιβεβαιώνεται υπό τις καθορισμένες συνθήκες δοκιμής.

4. Αντιστοίχιση σύνθετης αντίστασης RF:Η κεραία χρησιμοποιεί ονομαστική σύνθετη αντίσταση 50Ω για να υποστηρίζει την ενσωμάτωση RF και να μειώνει την αναντιστοιχία σύνθετης αντίστασης. Η απόδοση του κέρδους, του VSWR και της ακτινοβολίας μπορούν να αξιολογηθούν μέσω κατάλληλων δοκιμών ραδιοσυχνοτήτων.

Συμβατός εξοπλισμός και εφαρμογές

1. Έξυπνο σπίτι:Ως κεραία για έξυπνες οικιακές συσκευές, μπορεί να χρησιμοποιηθεί σε μίνι έξυπνες πύλες, υποδοχές WiFi, συναγερμούς θυρών και παραθύρων και τηλεχειριστήρια Bluetooth. Η συμπαγής δομή του βοηθά στην παροχή ασύρματης συνδεσιμότητας σε συσκευές με περιορισμένο χώρο εγκατάστασης.

2. Βιομηχανικό Διαδίκτυο των Πραγμάτων:Αυτή η κεραία ασύρματου αισθητήρα μπορεί να χρησιμοποιηθεί για μικροσκοπικά τερματικά θερμοκρασίας και υγρασίας, κόμβους παρακολούθησης περιουσιακών στοιχείων αποθήκης και μονάδες ασύρματης μετάδοσης δεδομένων. Είναι επίσης σχετικό με τις εφαρμογές Antenna for IoT Devices όπου η ζώνη συχνοτήτων και οι συνθήκες εγκατάστασης ταιριάζουν με τις απαιτήσεις του συστήματος.

3. Φορητά ηλεκτρονικά:Ως συμπαγής κεραία για φορητές συσκευές, μπορεί να χρησιμοποιηθεί σε εξοπλισμό σάρωσης χειρός, φορητούς ανιχνευτές και μίνι ηχεία Bluetooth. Η διάταξη της συσκευής και η απόδοση ραδιοσυχνοτήτων θα πρέπει να αξιολογούνται πριν από την τελική ενσωμάτωση.

4. Συσκευές ασφαλείας:Αυτή η κεραία για ασύρματες συσκευές ασφαλείας μπορεί να είναι κατάλληλη για μικρές ασύρματες κάμερες και συστήματα ελέγχου πρόσβασης. Για συμβατά συστήματα εισόδου που βασίζονται σε Bluetooth, μπορεί να χρησιμεύσει ως κεραία ελέγχου πρόσβασης Bluetooth.

5. Αξεσουάρ RF:Τα προαιρετικά αξεσουάρ περιλαμβάνουν καλώδια τροφοδοσίας SMA-to-IPEX και άλλα συμβατά εξαρτήματα σύνδεσης ραδιοσυχνοτήτων. Η επιλογή σύνδεσης θα πρέπει να επιβεβαιωθεί σε σχέση με την ασύρματη μονάδα και τη διεπαφή συσκευής.

Βασικά Χαρακτηριστικά Προϊόντος

Η Qianmu Communication παρέχει επιλογές κεραίας νομισμάτων για συμπαγείς ασύρματες συσκευές, με προδιαγραφές και διαμορφώσεις διεπαφής επιλεγμένες σύμφωνα με τις απαιτήσεις της εφαρμογής.

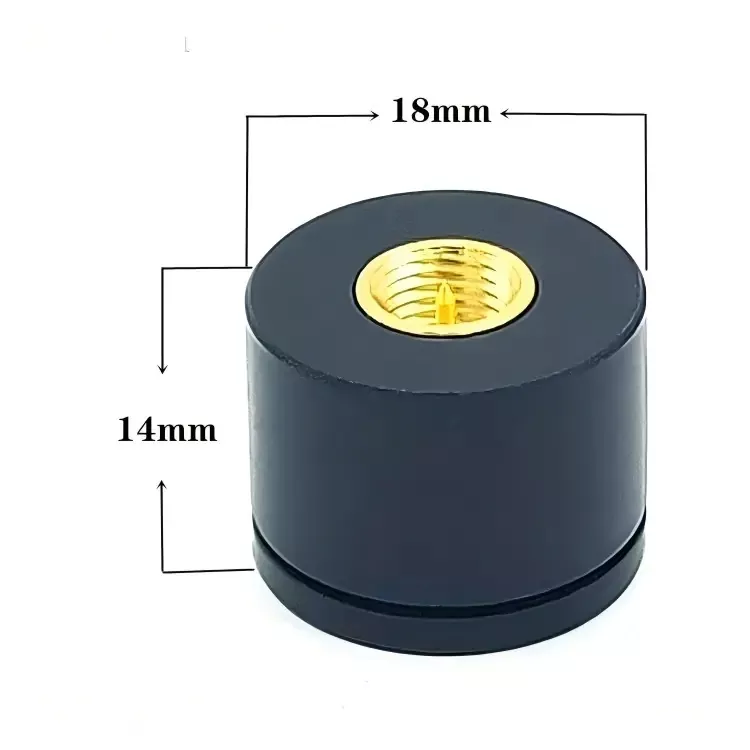

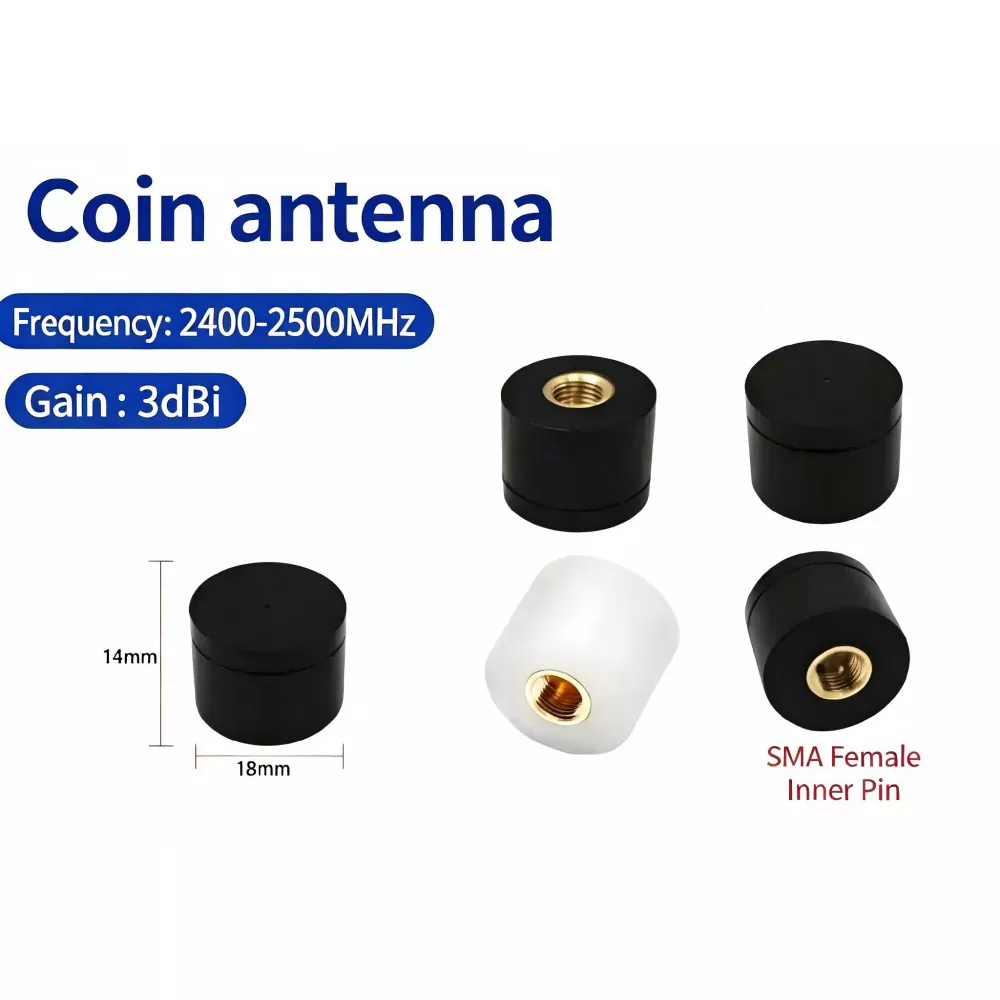

1. Συμπαγής δομή σε σχήμα κουμπιού:Διατίθεται σε διάμετρο βάσης 15mm και 18mm, με ύψος 14mm. Το μικρό αποτύπωμα υποστηρίζει εγκαταστάσεις όπου ο χώρος της εξωτερικής κεραίας είναι περιορισμένος.

2. Λειτουργία διπλής ζώνης:Αυτή η Mini WiFi κεραία υποστηρίζει τις καθορισμένες περιοχές συχνοτήτων 2,4 GHz και 5,8 GHz. Ανάλογα με τη διαμόρφωση της συσκευής, η κεραία μπορεί να χρησιμοποιηθεί σε συμβατές εφαρμογές WiFi, Bluetooth και ZigBee. Επιβεβαιώστε τις απαιτήσεις συχνότητας για συγκεκριμένο πρωτόκολλο πριν από την επιλογή.

3. Επιλογές διεπαφής:Οι τυπικές διαμορφώσεις περιλαμβάνουν διεπαφές SMA με διαφορετικές ρυθμίσεις επαφών. Τα συμβατά αξεσουάρ μπορεί να περιλαμβάνουν ακροδέκτες συγκόλλησης και καλώδια τροφοδοσίας IPEX πρώτης ή τέταρτης γενιάς, ανάλογα με την επιλεγμένη διαμόρφωση.

4. Προστασία του περιβάλλοντος:Το περίβλημα με βαθμολογία IP54 έχει σχεδιαστεί για να παρέχει προστασία από την είσοδο σκόνης και τα πιτσιλίσματα νερού. Οι ασπρόμαυρες επιλογές στέγασης είναι διαθέσιμες σύμφωνα με τις απαιτήσεις αποθεμάτων και παραγγελίας.

5. Προσαρμογή:Οι προσαρμοσμένες επιλογές κεραίας SMA μπορεί να περιλαμβάνουν προσαρμογές διαστάσεων, εκτύπωση λογότυπου κελύφους και διαμορφώσεις βυσμάτων ραδιοσυχνοτήτων. Η διαθεσιμότητα αποθεμάτων, ο χρόνος παράδοσης δείγματος και η τιμολόγηση όγκου θα πρέπει να επιβεβαιώνονται για κάθε παραγγελία.

Τεχνικές Προδιαγραφές

Παραδείγματα Εφαρμογών

1. Έξυπνος οικιακός εξοπλισμός:Μια συμπαγής κεραία μπορεί να εγκατασταθεί σε συναγερμό πόρτας ή παραθύρου WiFi όπου ο χώρος στέγασης είναι περιορισμένος. Το τελικό εύρος σύνδεσης εξαρτάται από την τοποθέτηση της κεραίας, τους τοίχους, τις παρεμβολές και τη διαμόρφωση RF της συσκευής.

2. Βιομηχανικά τερματικά αισθητήρων:Μια κεραία ασύρματου αισθητήρα μπορεί να χρησιμοποιηθεί με εξοπλισμό παρακολούθησης θερμοκρασίας και υγρασίας. Για συσκευές που στεγάζονται με μέταλλο, η θέση της κεραίας και η γύρω δομή του εδάφους θα πρέπει να αξιολογούνται για να προσδιοριστεί η επίδρασή τους στην απόδοση ραδιοσυχνοτήτων.

3. Εξοπλισμός ελέγχου πρόσβασης σε εξωτερικούς χώρους:Μια εξωτερικά τοποθετημένη κεραία μπορεί να υποστηρίζει συμβατές συσκευές ελέγχου πρόσβασης Bluetooth. Το περίβλημα, η στεγανοποίηση του συνδετήρα και η διάταξη στερέωσης θα πρέπει να ελέγχονται ως προς τις απαιτούμενες περιβαλλοντικές συνθήκες.

4. Εξοπλισμός χειρός:Αυτή η μίνι κεραία για φορητές συσκευές μπορεί να θεωρηθεί για ασύρματους σαρωτές γραμμωτού κώδικα και άλλα φορητά ηλεκτρονικά που απαιτούν μια συμπαγή εξωτερική κεραία. Η σταθερότητα της σύνδεσης θα πρέπει να επικυρώνεται στο προβλεπόμενο περιβάλλον λειτουργίας.

Οδηγός επιλογής και παραγγελίας

1. Επιλογή συχνότητας:Για συσκευές που χρησιμοποιούν συμβατές διαμορφώσεις WiFi και Bluetooth, αξιολογήστε το μοντέλο διπλής ζώνης 2,4 GHz και 5,8 GHz. Για εφαρμογές μόνο με Bluetooth, μπορεί να εξεταστεί η διαμόρφωση μιας ζώνης 2,4 GHz εάν είναι διαθέσιμη.

2. Περιβάλλον εγκατάστασης:Για συσκευές με μεταλλικό περίβλημα, ελέγξτε τη θέση τοποθέτησης, το διάκενο και τη διάταξη γείωσης της κεραίας. Μια ανακλαστική βάση δεν εξαλείφει την ανάγκη για δοκιμή ραδιοσυχνοτήτων στο τελικό περίβλημα.

3. Επιλογή μεγέθους:Εξετάστε την έκδοση διαμέτρου 15 mm όταν ο χώρος τοποθέτησης είναι περιορισμένος. Η έκδοση 18 mm μπορεί να ληφθεί υπόψη όταν ο διαθέσιμος χώρος και τα απαιτούμενα χαρακτηριστικά ραδιοσυχνοτήτων την υποστηρίζουν. επιβεβαιώνουν την απόδοση αντί να υποθέτουμε ότι το μεγαλύτερο μοντέλο παρέχει πάντα υψηλότερο κέρδος.

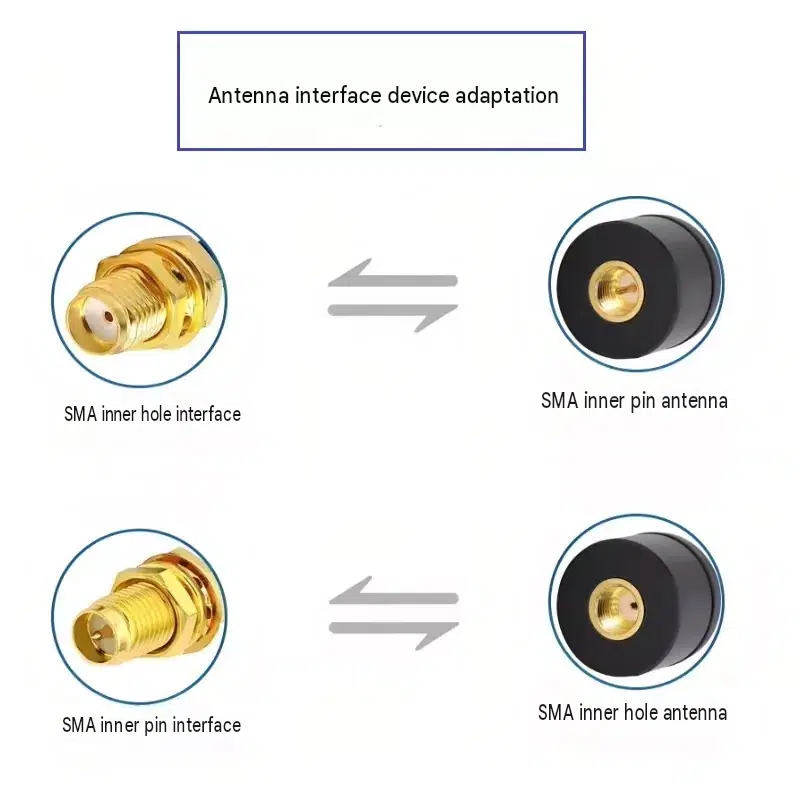

4. Απαιτήσεις διεπαφής και εξαγωγής:Επιβεβαιώστε εάν η συσκευή απαιτεί διασύνδεση εσωτερικής ακίδας SMA ή εσωτερικής οπής. Τα καλώδια προσαρμογέα IPEX, οι διαμορφώσεις συνδέσμων και η ουδέτερη συσκευασία εξαγωγής μπορούν να συζητηθούν κατά την προετοιμασία μιας παραγγελίας.

FAQ

1. Μπορεί αυτή η κεραία να χρησιμοποιηθεί με συσκευές με μεταλλικό περίβλημα;

Μπορεί να είναι κατάλληλο για συσκευές με μεταλλικό περίβλημα, αλλά η απόδοση εξαρτάται από τη θέση τοποθέτησης της κεραίας, την απόσταση, τη δομή του εδάφους και τον σχεδιασμό του περιβλήματος. Η ανακλαστική βάση προορίζεται να βοηθήσει στη διαχείριση της αλληλεπίδρασης με κοντινές δομές. Συνιστάται η δοκιμή στην τελική συσκευή.

2. Μπορεί η διεπαφή SMA να αλλάξει σε IPEX;

Μπορεί να είναι διαθέσιμα συμβατά καλώδια τροφοδοσίας και διαμορφώσεις διεπαφής, συμπεριλαμβανομένων καθορισμένων γενεών IPEX. Επιβεβαιώστε τον απαιτούμενο τύπο σύνδεσης, το μήκος του καλωδίου και τη διάταξη εγκατάστασης πριν την παραγγελία.

3. Μπορεί να παρασχεθεί έκθεση εργαστηριακής δοκιμής;

Η τεκμηρίωση δοκιμής ραδιοσυχνοτήτων μπορεί να είναι διαθέσιμη για τις ισχύουσες διαμορφώσεις προϊόντων. Επιβεβαιώστε τις διαθέσιμες αναφορές, τις μετρημένες παραμέτρους και τις συνθήκες δοκιμής με το Qianmu Communication πριν υποβάλετε μια παραγγελία.

4. Είναι αυτή η κεραία διπλής ζώνης 2,4 GHz 5,8 GHz κατάλληλη για συσκευές WiFi και Bluetooth;

Οι καθορισμένες περιοχές συχνοτήτων καλύπτουν λειτουργία 2,4 GHz και 5,8 GHz. Η συμβατότητα εξαρτάται από το ασύρματο πρωτόκολλο της συσκευής, την απαιτούμενη ζώνη συχνοτήτων, την υποδοχή και τη σχεδίαση RF. Για συσκευές ZigBee που λειτουργούν στα 2,4 GHz, επιβεβαιώστε την αντίστοιχη διαμόρφωση και επικυρώστε την απόδοση στο τελικό προϊόν.

5. Μπορεί να προσαρμοστεί η διαμόρφωση του βύσματος ή του καλωδίου;

Οι προσαρμοσμένες διαμορφώσεις κεραίας SMA ενδέχεται να είναι διαθέσιμες για διαφορετικές διεπαφές συσκευών και απαιτήσεις εγκατάστασης. Δώστε τον τύπο σύνδεσης, το μήκος του καλωδίου, το εύρος συχνοτήτων και την εφαρμογή στόχο, ώστε να μπορεί να αξιολογηθεί η απαιτούμενη διαμόρφωση.

6. Μπορεί αυτή η κεραία να χρησιμοποιηθεί σε έξυπνους αισθητήρες και φορητό εξοπλισμό;

Μπορεί να είναι κατάλληλο για εφαρμογές WiFi Antenna for Smart Sensors και άλλα συμπαγή ασύρματα προϊόντα όταν το εύρος συχνοτήτων και τα χαρακτηριστικά RF πληρούν τις απαιτήσεις της συσκευής. Για φορητό εξοπλισμό, αξιολογήστε τον διαθέσιμο χώρο τοποθέτησης, τα υλικά του περιβλήματος και τη θέση της κεραίας πριν ολοκληρώσετε τη σχεδίαση.
