Κεραία ελατηρίου

Ως επαγγελματίας Προμηθευτής, η Qianmu Communication προσφέρει προσαρμοσμένες υπηρεσίες κεραίας ελικοειδούς ελατηρίου υψηλής ακρίβειας. Κατασκευασμένο από υλικά υψηλής ποιότητας. Επινικελωμένος από ανθρακούχο χάλυβα Κατασκευασμένο από φωσφορομπρούτζο, διαθέτει εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση. Είμαστε αξιόπιστοι.Κίνα ΚατασκευαστήςΠροσφέρουμε μια ενιαία λύση που κυμαίνεται από τη δημιουργία πρωτοτύπων έως τη μαζική παραγωγή, που χρησιμοποιείται ευρέως στο IoT, τα τηλεχειριστήρια και τις μονάδες ασύρματης επικοινωνίας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μια κεραία ελατηρίου (επίσης γνωστή ως ελικοειδής κεραία) είναι μια δομή κεραίας στην οποία ένας μεταλλικός αγωγός τυλίγεται σε σχήμα σπειροειδούς ελατηρίου, χρησιμοποιώντας τον ελικοειδή μεταλλικό αγωγό ως μέσο για τη μετάδοση σήματος. Διαθέτει σχέδιο σύνθετης αντίστασης 50 ohm και αποτελείται από τρία κύρια εξαρτήματα: ένα εσωτερικό χάλκινο καλώδιο (χρησιμοποιείται για μετάδοση και λήψη σημάτων), ένα εξωτερικό καλώδιο θωράκισης (σχεδιασμένο για να εμποδίζει τις εξωτερικές ηλεκτρομαγνητικές παρεμβολές) και ένα εξωτερικό μονωτικό στρώμα (που εξουδετερώνει τις επιπτώσεις της εξωτερικής χωρητικότητας και επαγωγής). Μαζί, αυτά τα εξαρτήματα σχηματίζουν ένα κλειστό σύστημα με ισχυρή απόδοση κατά των παρεμβολών.

Η Shenzhen Qianmu Communication Technology Co., Ltd., μια επαγγελματική επιχείρηση που ειδικεύεται στην Ε&Α, την κατασκευή και τις πωλήσεις κεραιών προϊόντων επικοινωνίας, δραστηριοποιείται βαθιά στον τομέα των κεραιών εδώ και πολλά χρόνια και δεσμεύεται να παρέχει σε παγκόσμιους πελάτες υψηλής ποιότητας λύσεις κεραιών ελατηρίου.

Spring Antenna

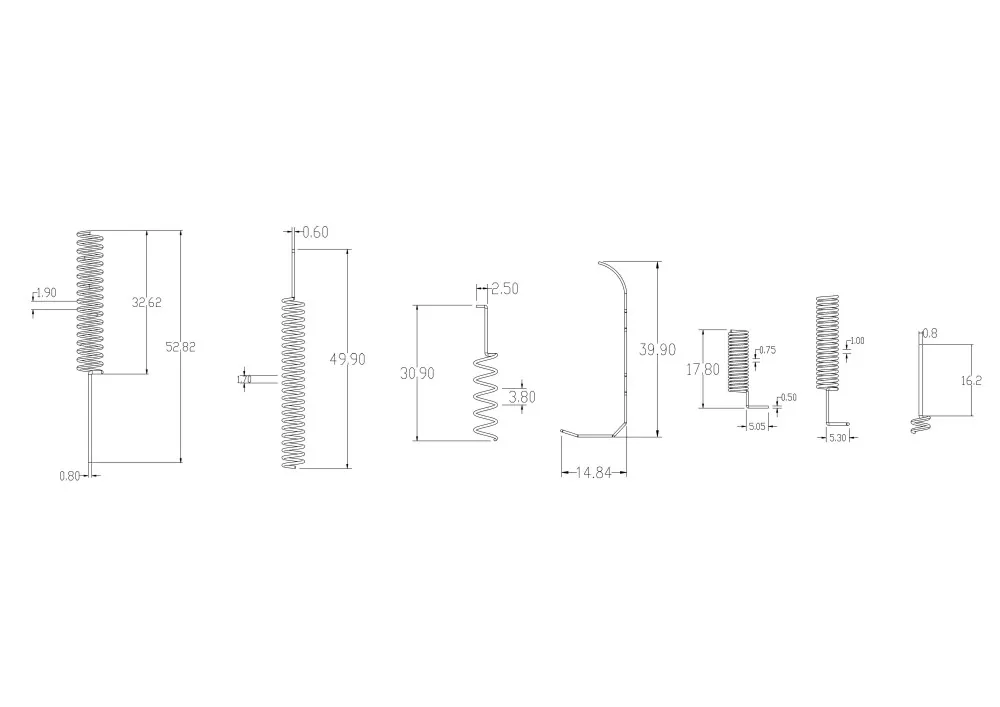

Τεχνικές Προδιαγραφές

Η κεραία ελατηρίου Qianmu Communication καλύπτει πολλαπλές ζώνες συχνοτήτων που κυμαίνονται από χαμηλές έως υψηλές συχνότητες, ικανοποιώντας τις απαιτήσεις διαφόρων σεναρίων εφαρμογής. Οι κύριες τεχνικές παράμετροι είναι οι εξής:

Στοιχείο παραμέτρου	Εύρος προδιαγραφών
Εύρος Συχνοτήτων	315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz
Κέρδος	0,8dBi ~ 3,5 dBi
Αντίσταση	50 Ωμέγα
VSWR	≤1,5 ~ ≤1,8
Πόλωση	Κάθετη Πόλωση / Κυκλική Πόλωση
Μοτίβο ακτινοβολίας	Πανκατευθυντικό
Χωρητικότητα ισχύος	Μέγιστο 50W
Θερμοκρασία λειτουργίας	-40℃ ~ +85℃
Απόδοση κεραίας	35~ 80% (Εξαρτάται από το περιβάλλον εγκατάστασης)
Υλικό	Χαλκός, επιχρυσωμένος, επινικελωμένος, κ.λπ.

Spring Antenna

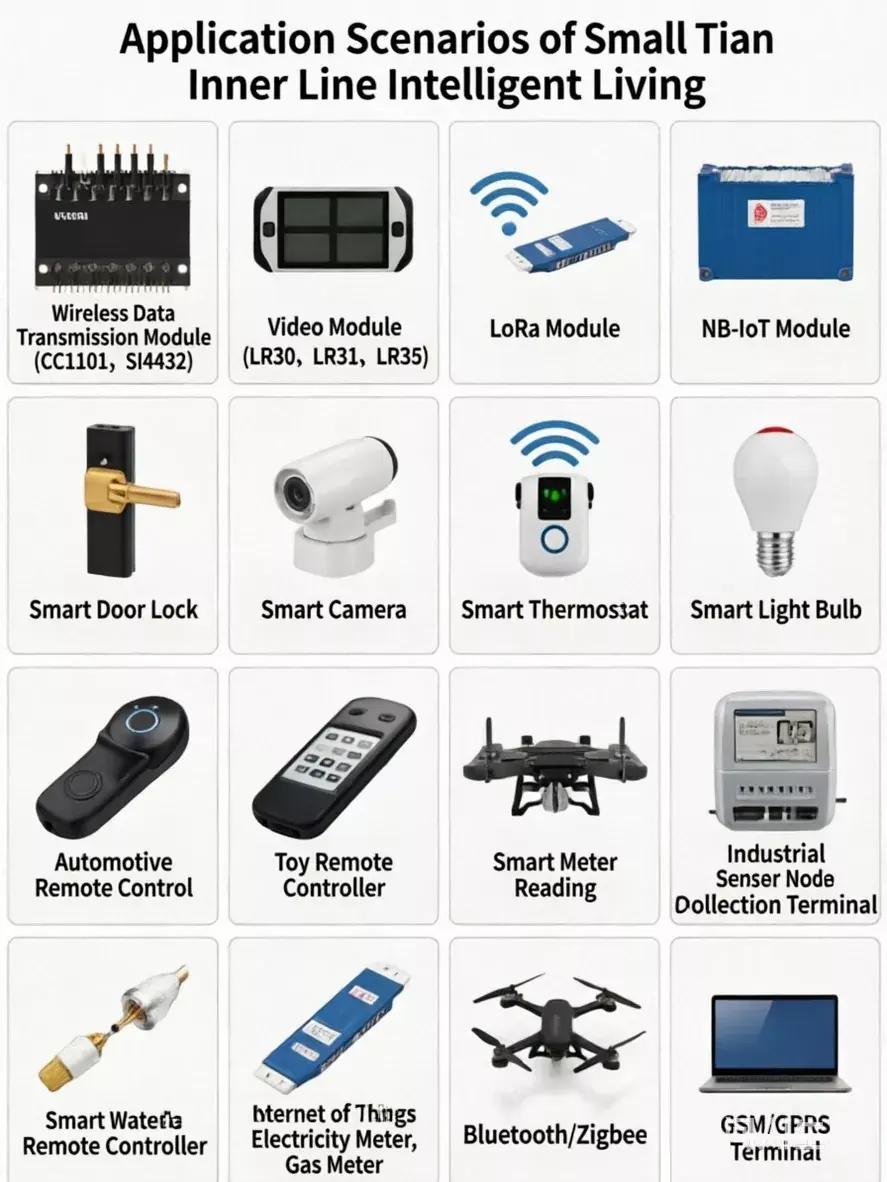

Εφαρμοστέες Συσκευές

Η κεραία ελατηρίου επικοινωνίας Qianmu χρησιμοποιείται ευρέως στις ακόλουθες συσκευές και σενάρια:

Μονάδα ασύρματης μετάδοσης δεδομένων: CC1101, Si4432 και άλλες ασύρματες μονάδες RF

Ενότητες LoRa: LR30, LR31, LR36 και άλλες μονάδες επικοινωνίας LoRa

Μονάδα NB-IoT: τερματικό ασύρματης επικοινωνίας NB-IoT

Έξυπνες οικιακές συσκευές: Έξυπνες κλειδαριές θυρών, έξυπνες κάμερες, έξυπνοι θερμοστάτες, έξυπνοι λαμπτήρες και πολλά άλλα

Ασύρματες συσκευές τηλεχειρισμού: τηλεχειριστήρια αυτοκινήτου, τηλεχειριστήρια παιχνιδιών, βιομηχανικά τηλεχειριστήρια και άλλα

Τερματικό IoT: Κόμβοι αισθητήρων IoT, τερματικά απόκτησης δεδομένων

Έξυπνη μέτρηση: Έξυπνοι μετρητές νερού, μετρητές ηλεκτρικής ενέργειας και μετρητές αερίου

Bluetooth/Zigbee Module: Ασύρματη επικοινωνία Bluetooth, συσκευές δικτύωσης Zigbee

Drone Telemetry: Σύνδεσμος δεδομένων για μικρά drones

Συσκευές GSM/GPRS: μόντεμ GSM, συστήματα απομακρυσμένης παρακολούθησης

Spring Antenna

Σύγκριση με ανταγωνιστικά προϊόντα

Στοιχείο σύγκρισης	Κεραία ελατηρίου επικοινωνίας Qianmu	Κεραία PCB	Εξωτερική ράβδος κεραίας
Κέρδος	0,8~3,5 dBi	2~6 dBi	Σχετικά Υψηλή
Πανκατευθυντική Απόδοση	★★★★★ Εξαιρετικό	★★☆ Έντονη κατευθυντικότητα	★★★★ Καλό
Μέγεθος	★★★★ Συμπαγές	★★★★★ Εξαιρετικά μικρό	★★☆ Μεγάλο
Δυνατότητα κατά των παρεμβολών	★★★★★ Δυνατό	★★★ Μέσος όρος	★★★★ Σχετικά δυνατός
Ευελιξία εγκατάστασης	★★★★★ Εξαιρετικά ευέλικτο	★★★ Διορθώθηκε μόνο σε PCB	★★★ Απαιτείται εξωτερική εγκατάσταση
Κόστος	★★★★ Μέτρια	★★★★★ Χαμηλό	★★☆ Σχετικά υψηλό
Τροποποίηση σχεδίου	★★★★ Ευέλικτο	★★☆ Απαιτείται επανακατασκευή PCB	★★★ Συνηθισμένο

Η ελατηριωτή κεραία Qianmu Communication επιτυγχάνει τη βέλτιστη ισορροπία μεταξύ της πανκατευθυντικής κάλυψης, της ικανότητας κατά των παρεμβολών, της ευελιξίας εγκατάστασης και του συνολικού κόστους, καθιστώντας την ιδανική επιλογή ενσωματωμένης κεραίας για συσκευές IoT και ασύρματες επικοινωνίες.

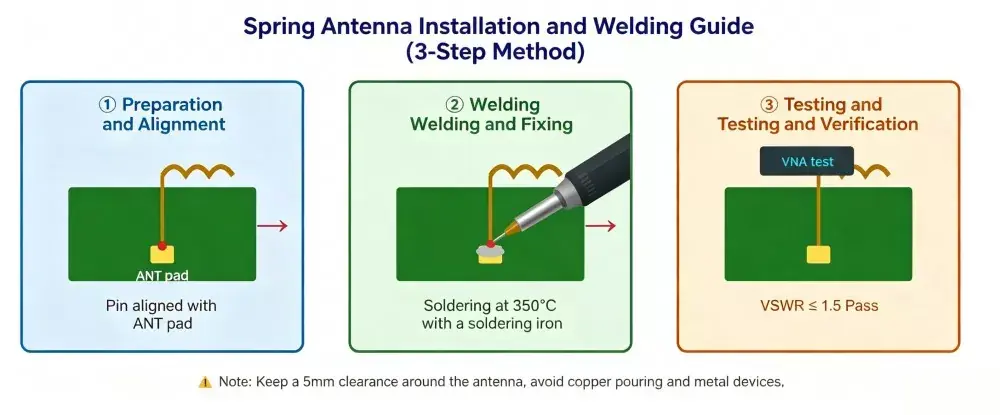

Οδηγός εγκατάστασης

Βήμα 1: Προετοιμασία για συγκόλληση

Ευθυγραμμίστε τον πείρο (συνήθως μια μονή ακίδα ή μαξιλαράκι συγκόλλησης) στο τέλος της κεραίας ελατηρίου με το μαξιλαράκι συγκόλλησης ANT που είναι δεσμευμένο στο PCB. Το μαξιλαράκι συγκόλλησης θα πρέπει να συνδεθεί στη γραμμή τροφοδοσίας ραδιοσυχνοτήτων, όπως μια γραμμή μικροταινιών 50 ohm ή ένας ομοεπίπεδος κυματοδηγός, για να διασφαλιστεί η σωστή μετάδοση σήματος.

Βήμα 2: Συγκόλληση και στερέωση

Λυγίστε το τμήμα σε σχήμα αγκίστρου και συνδέστε το στον ακροδέκτη ANT της ασύρματης μονάδας και, στη συνέχεια, ολοκληρώστε τη διαδικασία συγκόλλησης με ασφάλεια. Συνιστάται η συγκόλληση με επαναροή καθώς είναι συμβατή με τις τυπικές διαδικασίες συναρμολόγησης επιφανειακής τοποθέτησης.

Βήμα 3: Επιθεώρηση και δοκιμή

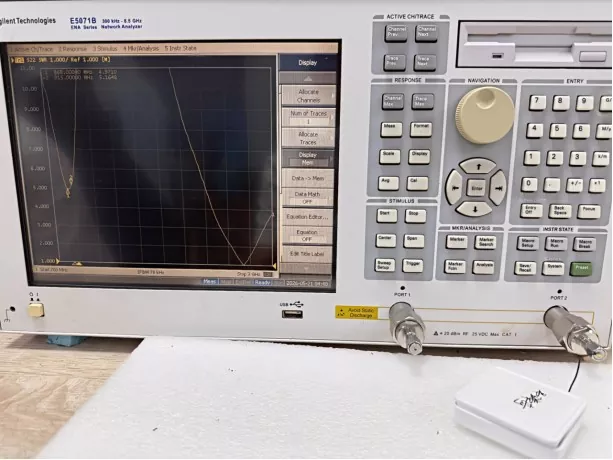

Μετά τη συγκόλληση, χρησιμοποιήστε έναν αναλυτή διανυσματικού δικτύου για να μετρήσετε την αναλογία στάσιμων κυμάτων τάσης (VSWR) και να επαληθεύσετε ότι η απόδοση ραδιοσυχνοτήτων πληροί τις απαιτούμενες προδιαγραφές.

Spring Antenna

Σημειώσεις

1. Διατηρήστε τη ζώνη απόστασης: Αποφύγετε τη δρομολόγηση των καλωδίων και την τοποθέτηση μεταλλικών εξαρτημάτων σε ακτίνα 5 mm από την κεραία. μην καλύπτετε την μπαταρία ή το προστατευτικό κάλυμμα σε απόσταση 10 mm ή περισσότερο πάνω από το κάτω μέρος.

2. Γραμμή μετάδοσης 50Ω: Συνδέστε το τσιπ RF απευθείας μέσω μιας μικρολωρίδας στο ίδιο στρώμα ή μιας λωρίδας στο εσωτερικό στρώμα. χρησιμοποιήστε λοξοτομές 45° στις γωνίες για να αποφύγετε απότομες αλλαγές σύνθετης αντίστασης.

3. Μείνετε μακριά από μέταλλο: Όταν χρησιμοποιείτε μια κεραία ελατηρίου, το πρώτο βήμα είναι να βεβαιωθείτε ότι η κεραία διατηρείται μακριά από μεταλλικά υλικά, συμπεριλαμβανομένων των επιπέδων γείωσης σε πλακέτες κυκλωμάτων, ίχνη καλωδίωσης, μπαταρίες, οθόνες, μεταλλικά περιβλήματα και άλλα.

4. Συνεπής κατεύθυνση συγκόλλησης: Στη μαζική παραγωγή, είναι απαραίτητο να διασφαλιστεί ότι η κατεύθυνση συγκόλλησης της κεραίας ταιριάζει με την κατεύθυνση συγκόλλησης που καθορίζεται από τον κατασκευαστή της κεραίας τη στιγμή της επιλογής.

5. Συντονισμός και Περιθώριο: Εάν το ηλεκτρομαγνητικό περιβάλλον ολόκληρης της συσκευής με πλαστικό περίβλημα είναι πολύπλοκο, μπορεί να δεσμευτεί ένα δίκτυο π στο άκρο RF και η συχνότητα συντονισμού μπορεί να ρυθμιστεί με ακρίβεια χρησιμοποιώντας έναν ρυθμιζόμενο πυκνωτή που κυμαίνεται από 3 pF έως 6,8 pF.

Πώς να επιλέξετε μια κεραία ελατηρίου;

Βήματα Επιλογής	Βασικά Σημεία	Καθέκαστα
1. Επιβεβαιώστε τη Συχνότητα λειτουργίας	Επιλέξτε κεραία ανά πρωτόκολλο επικοινωνίας και ζώνη συχνοτήτων	Κοινές ζώνες συχνοτήτων: • 315 MHz: Παραδοσιακές συσκευές τηλεχειρισμού • 433 MHz: LoRa, έξυπνοι μετρητές, βιομηχανικά τηλεχειριστήρια • 470/490 MHz: Βιομηχανικός εξοπλισμός IoT • 868/915 MHz: Ζώνες ISM για Ευρώπη και Βόρεια Αμερική • 2,4 GHz Ζώνη επικοινωνίας Wi-Beeell, Wi-Beeell GHz
2. Αξιολογήστε την απαίτηση κέρδους	Ταιριάξτε το κέρδος με την απόσταση μετάδοσης	•Μικρή απόσταση (<100m): 0,8~2 dBi • Μέση απόσταση (100-500m): 2~3 dBi • Μεγάλη απόσταση (>500m): Πάνω από 3 dBi
3. Ελέγξτε τον χώρο εγκατάστασης	Ταιριάξτε το μέγεθος και τη δομή με το PCB	1. Μετρήστε τον εσωτερικό χώρο του εξοπλισμού για να επιλέξετε το σωστό μήκος και διάμετρο. 2. Διατίθενται κεραίες λυγισμένου τύπου για τοποθέτηση PCB ακμών σε χώρους με περιορισμένο χώρο.
4. Αξιολόγηση Περιβάλλοντος Εφαρμογής	Αντιδιαβρωτική και αντιδιαβρωτική προστασία	1. Εξοπλισμός με μεταλλική θωράκιση: Συνιστάται κυκλική κεραία πόλωσης. 2. Υγρό/εξωτερικό περιβάλλον: Ασημένιο/επιχρυσωμένο για αντιοξειδώσεις.
5. Επιλέξτε έναν αξιόπιστο προμηθευτή	Προσαρμοσμένη υπηρεσία κατασκευής μιας στάσης	Η Qianmu Communication είναι ένα επαγγελματικό εργοστάσιο και προμηθευτής κεραιών, που υποστηρίζει OEM & ODM, παρέχοντας πλήρεις υπηρεσίες, συμπεριλαμβανομένου του σχεδιασμού κεραιών, της δειγματοληψίας και της μαζικής παραγωγής.

FAQ

Ε1: Ποιο είναι καλύτερο, μια κεραία ελατηρίου ή μια κεραία PCB;

Α: Η επιλογή εξαρτάται από τις συγκεκριμένες απαιτήσεις εφαρμογής. Οι λύσεις Spring Antenna είναι κατάλληλες για εφαρμογές που απαιτούν μετάδοση σε μεγάλες αποστάσεις (>100 μέτρα), πανκατευθυντική κάλυψη και ευέλικτες οδηγίες εγκατάστασης, ενώ οι κεραίες PCB είναι πιο κατάλληλες για συμπαγείς συσκευές με αυστηρούς περιορισμούς μεγέθους και κόστους. Η Qianmu Communication παρέχει λύσεις και προσφέρει επαγγελματικές συστάσεις με βάση διαφορετικές ανάγκες του έργου.

Ε2: Το υψηλότερο κέρδος σημαίνει πάντα καλύτερη απόδοση κεραίας;

Α: Όχι απαραίτητα. Το υψηλότερο κέρδος συνήθως βελτιώνει τη συγκέντρωση του σήματος, αλλά μπορεί να μειώσει την κάλυψη σε ορισμένες κατευθύνσεις. Η βέλτιστη επιλογή θα πρέπει να λαμβάνει υπόψη την απόσταση μετάδοσης, τις απαιτήσεις κάλυψης και το περιβάλλον εφαρμογής. Η Qianmu Communication παρέχει προϊόντα με διαφορετικές επιλογές κέρδους από 0,8 έως 3,5 dBi.

Ε3: Μπορεί η κεραία να προσαρμοστεί;

Α: Ναι. Η Qianmu Communication παρέχει υπηρεσίες προσαρμογής OEM/ODM, συμπεριλαμβανομένης της προσαρμογής συχνότητας, της τροποποίησης μεγέθους, της επιλογής υλικού και της προσαρμογής γωνίας κάμψης για την κάλυψη διαφορετικών απαιτήσεων εφαρμογής.

Ε4: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;

Α: Τα προϊόντα Qianmu Communication λειτουργούν αξιόπιστα από -40℃ έως +85℃, ικανοποιώντας τις απαιτήσεις των περισσότερων βιομηχανικών και καταναλωτικών εφαρμογών.

Ε5: Απαιτείται αντιστοίχιση σύνθετης αντίστασης;

Α: Ναι. Η τυπική σύνθετη αντίσταση είναι 50Ω και οι πρακτικές εφαρμογές ενδέχεται να απαιτούν αντιστοίχιση στοιχείων μεταξύ της κεραίας και της θύρας πομπού ραδιοσυχνοτήτων για την επίτευξη βέλτιστης απόδοσης. Το Qianmu Communication παρέχει τεχνική υποστήριξη για αντιστοίχιση κεραιών και εντοπισμό σφαλμάτων.

Ε6: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Η Qianmu Communication υποστηρίζει ευέλικτες ποσότητες παραγγελιών, από πρωτότυπα δείγματα και μικρές παρτίδες έως παραγωγή μεγάλης κλίμακας. Για λεπτομερείς απαιτήσεις MOQ, επικοινωνήστε με την ομάδα πωλήσεών μας.
