Εξωτερική κεραία GPS

Η εξωτερική κεραία GPS είναι ένα αυτόνομο εξάρτημα ραδιοσυχνοτήτων ειδικά σχεδιασμένο για να λαμβάνει αδύναμα σήματα ραδιοσυχνοτήτων από τα Global Navigation Satellite Systems (GNSS), συμπεριλαμβανομένων των GPS, Beidou, GLONASS, Galileo και άλλων δορυφορικών συστημάτων. Σε αντίθεση με τις ενσωματωμένες κεραίες, διαχωρίζεται από την κύρια συσκευή μέσω ομοαξονικού καλωδίου. Αυτός ο σχεδιασμός ξεπερνά τους περιορισμούς φυσικής θωράκισης των περιβλημάτων του εξοπλισμού, επιτρέποντας στην κεραία να εγκατασταθεί σε ανοιχτούς εξωτερικούς χώρους ή σε οροφές οχημάτων για βέλτιστο οπτικό πεδίο (FOV) των δορυφόρων.

Πώς λειτουργεί;

 Τα σήματα ραδιοσυχνοτήτων που μεταδίδονται από δορυφόρους GPS είναι εξαιρετικά αδύναμα όταν φτάνουν στο έδαφος (συνήθως κυμαίνονται από -125 dBm έως -160 dBm). Η εξωτερική κεραία GPS υψηλής ποιότητας εξασφαλίζει αποτελεσματική λήψη σήματος μέσω του ακόλουθου μηχανισμού:

1. Ταίριασμα δεξιόστροφης κυκλικής πόλωσης (RHCP).

Η κεραία διαθέτει μια ειδική σχεδίαση patch microstrip που ταιριάζει απόλυτα με τα χαρακτηριστικά κυκλικής πόλωσης της δεξιάς πλευράς των δορυφορικών σημάτων, εξαλείφοντας έτσι την εξασθένηση του σήματος που προκαλείται από αλλαγές στον προσανατολισμό της συσκευής.

2. Ενισχυτής χαμηλού θορύβου LNA

Ενσωματωμένο LNA υψηλής απόδοσης (ενισχυτής χαμηλού θορύβου) που ενισχύει τα αδύναμα σήματα διατηρώντας παράλληλα ένα εξαιρετικά χαμηλό ποσοστό θορύβου (συνήθως <2 dB) και αντισταθμίζει την απώλεια εισαγωγής που προκύπτει κατά τη μετάδοση του τροφοδότη.

3. Σχέδιο παρεμβολής κατά πολλαπλών διαδρομών

Με τη βελτιστοποίηση της δομής του επιπέδου γείωσης και του πηνίου τσοκ, τα σήματα παρεμβολής σε χαμηλό υψόμετρο που ανακλώνται από τα κτίρια ή το έδαφος καταστέλλονται αποτελεσματικά.

Βασικά σημεία πώλησης

Ως εταιρεία με βαθιά ρίζες στον τομέα των ραδιοσυχνοτήτων, Γνωστός κατασκευαστής κεραιών της Κίνας, το προϊόν μας έχει επιδείξει σημαντικά πλεονεκτήματα στις πραγματικές δοκιμές:

• Συμβατότητα πολλαπλών συστημάτων σε ολόκληρη τη ζώνη συχνοτήτων

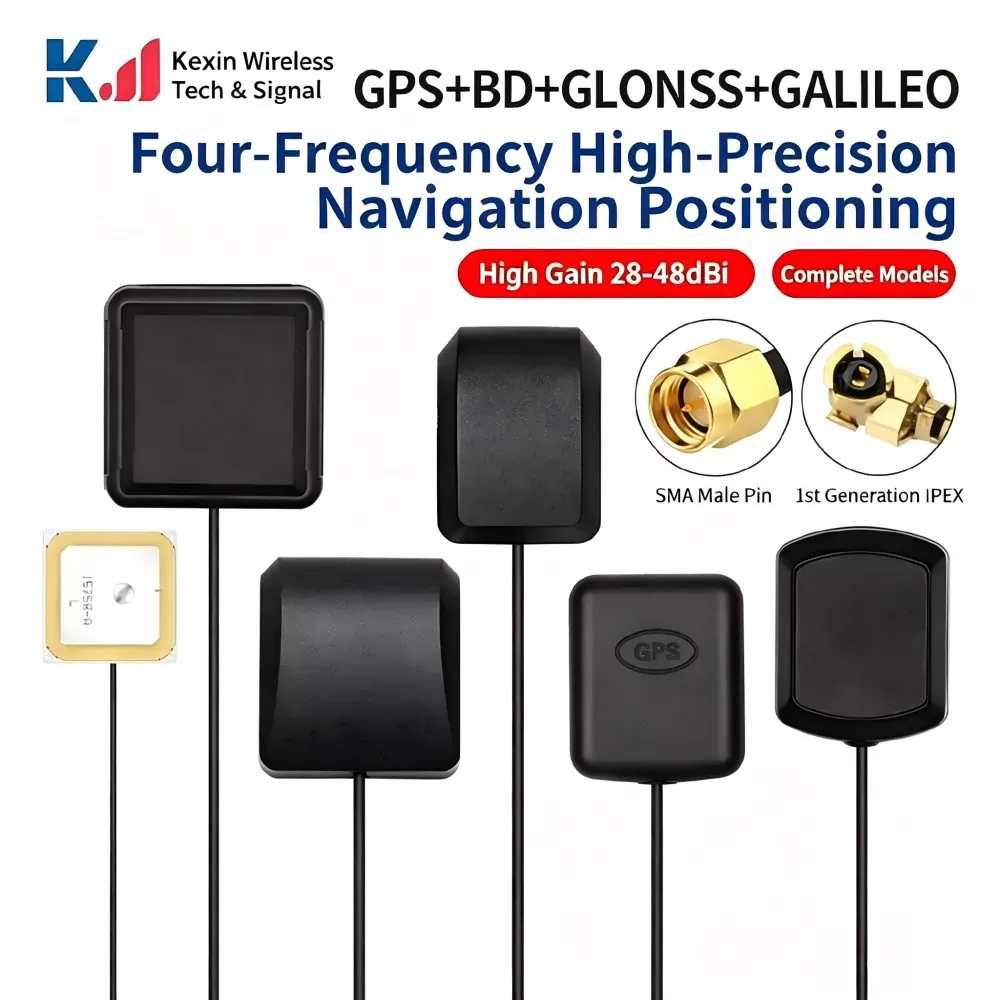

Υποστηρίζει ζώνες πλήρους συχνότητας L1/L2/L5/L6 και L-Band, ενσωματώνοντας απρόσκοπτα συστήματα όπως το GPS, το BeiDou και το Galileo για την κάλυψη των απαιτήσεων εντοπισμού θέσης RTK υψηλής ακρίβειας.

• Εξαιρετική ικανότητα κατά των παρεμβολών

Τα δεδομένα μετρήσεων δείχνουν ότι, ακόμη και σε πολύπλοκα αστικά φαράγγια ή κοντά σε πύργους μετάδοσης υψηλής τάσης, η ικανότητα καταστολής εκτός ζώνης παραμένει εξαιρετική, μειώνοντας αποτελεσματικά τον κίνδυνο απώλειας κλειδώματος του συστήματος.

• Πρότυπο προστασίας βιομηχανικής ποιότητας

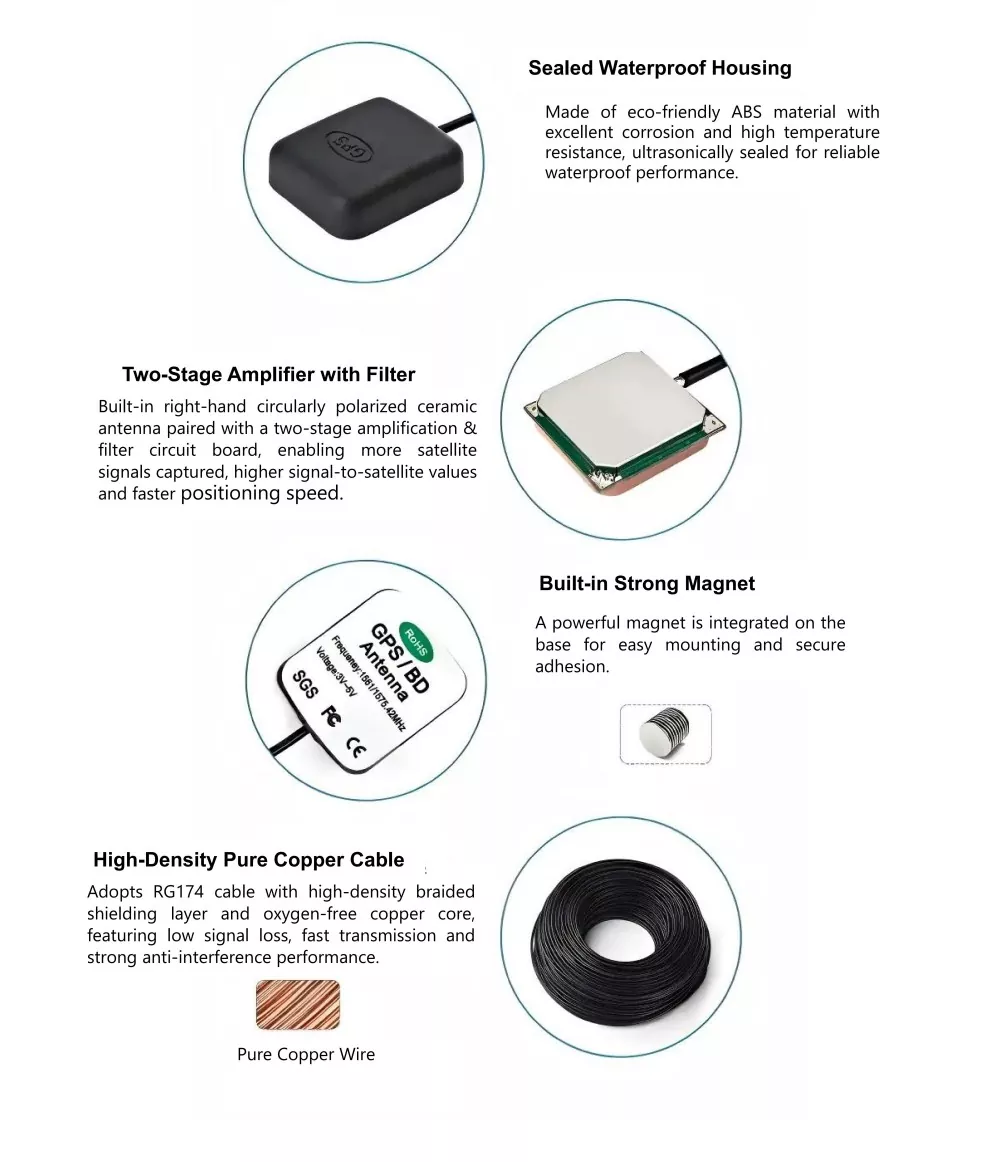

Διαθέτει ενθυλάκωση υπερήχων και διπλή αδιάβροχη σχεδίαση, επιτυγχάνοντας βαθμό προστασίας IP67 και διατηρώντας σταθερή απόδοση ακόμη και σε ακραία περιβάλλοντα που κυμαίνονται από -40℃ έως +85℃.

• Ευέλικτες προσαρμοσμένες υπηρεσίες

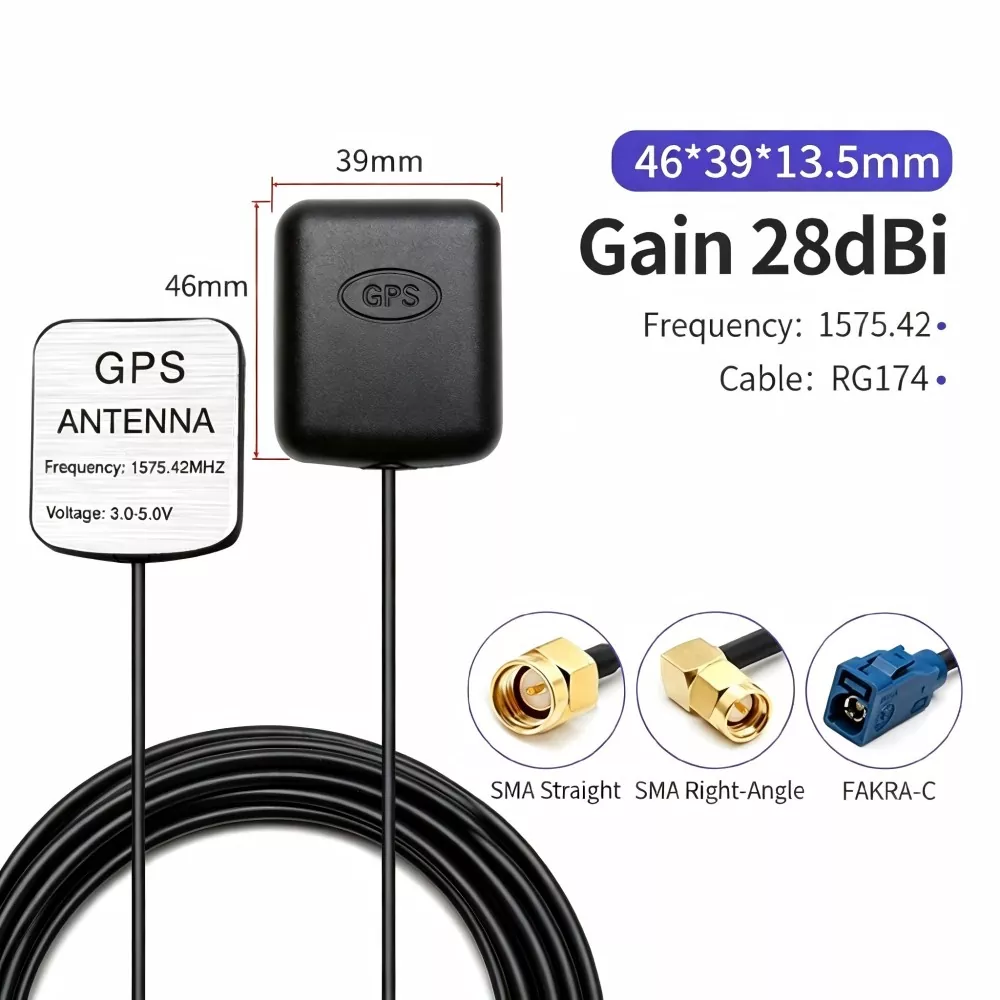

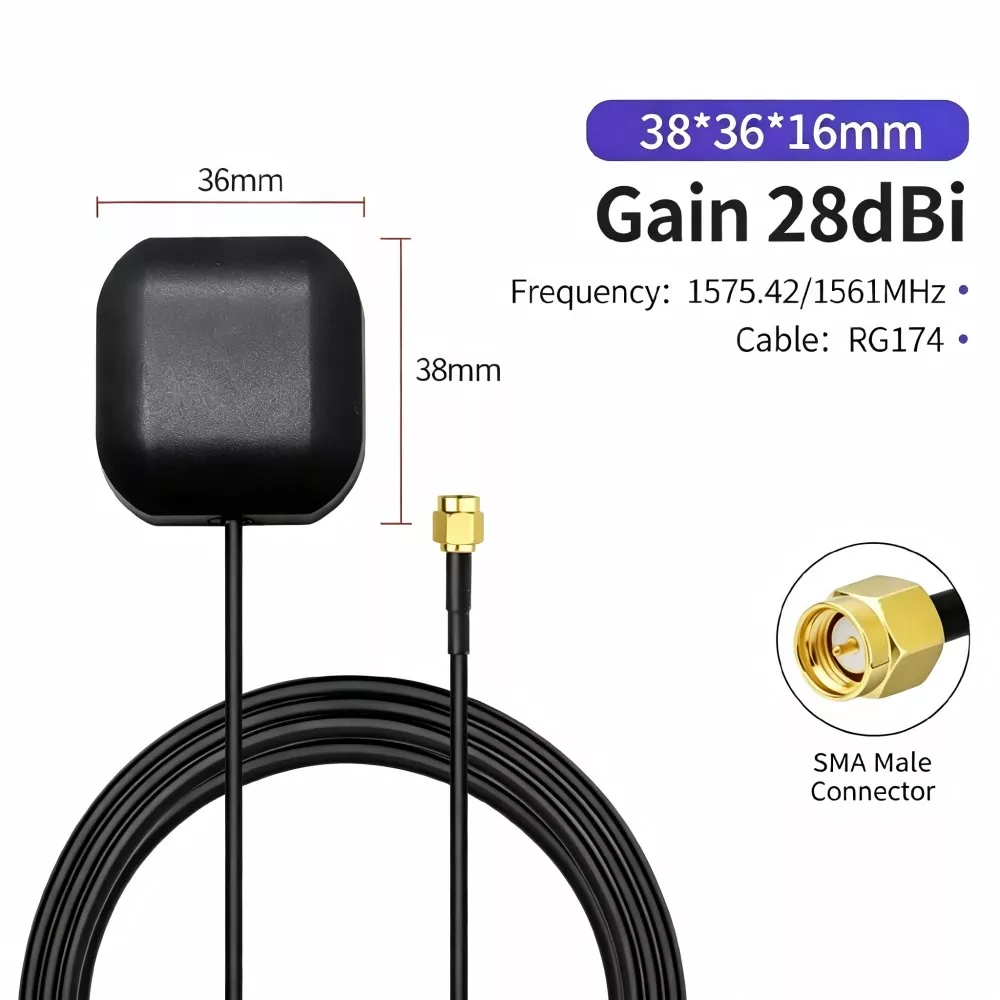

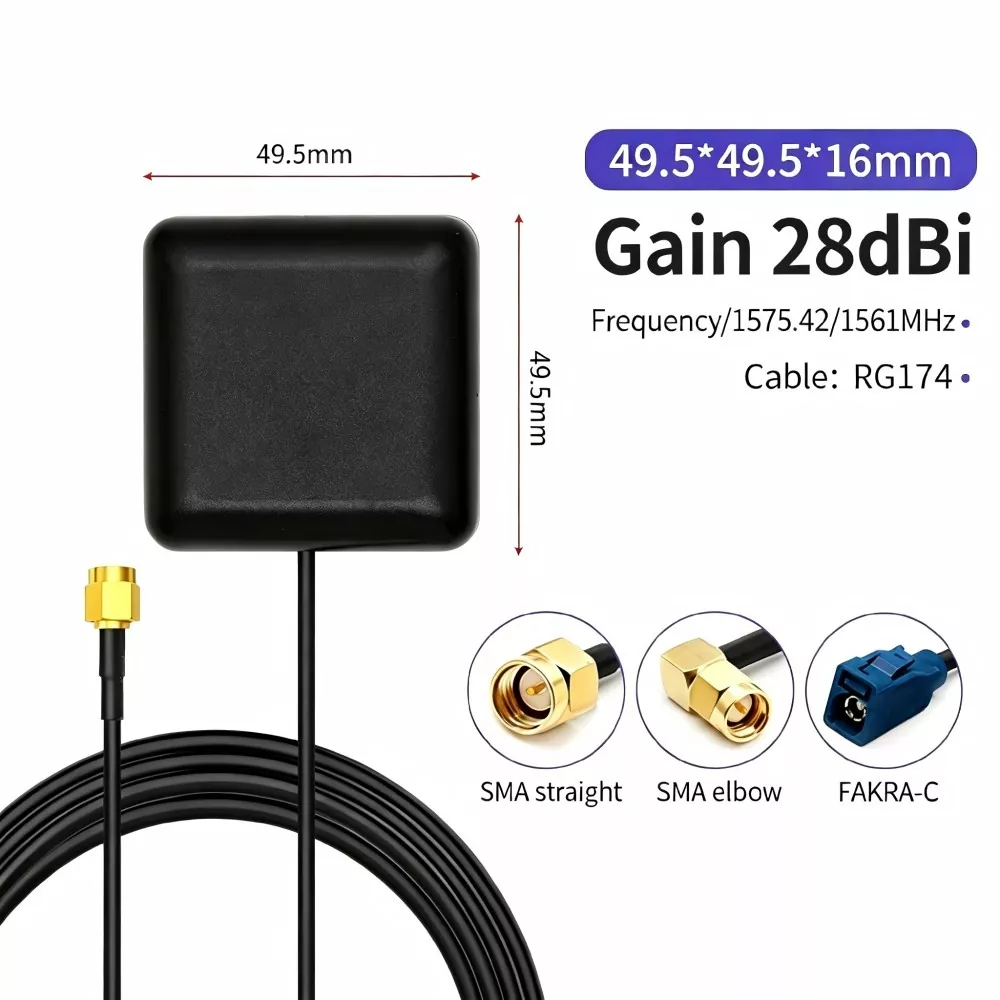

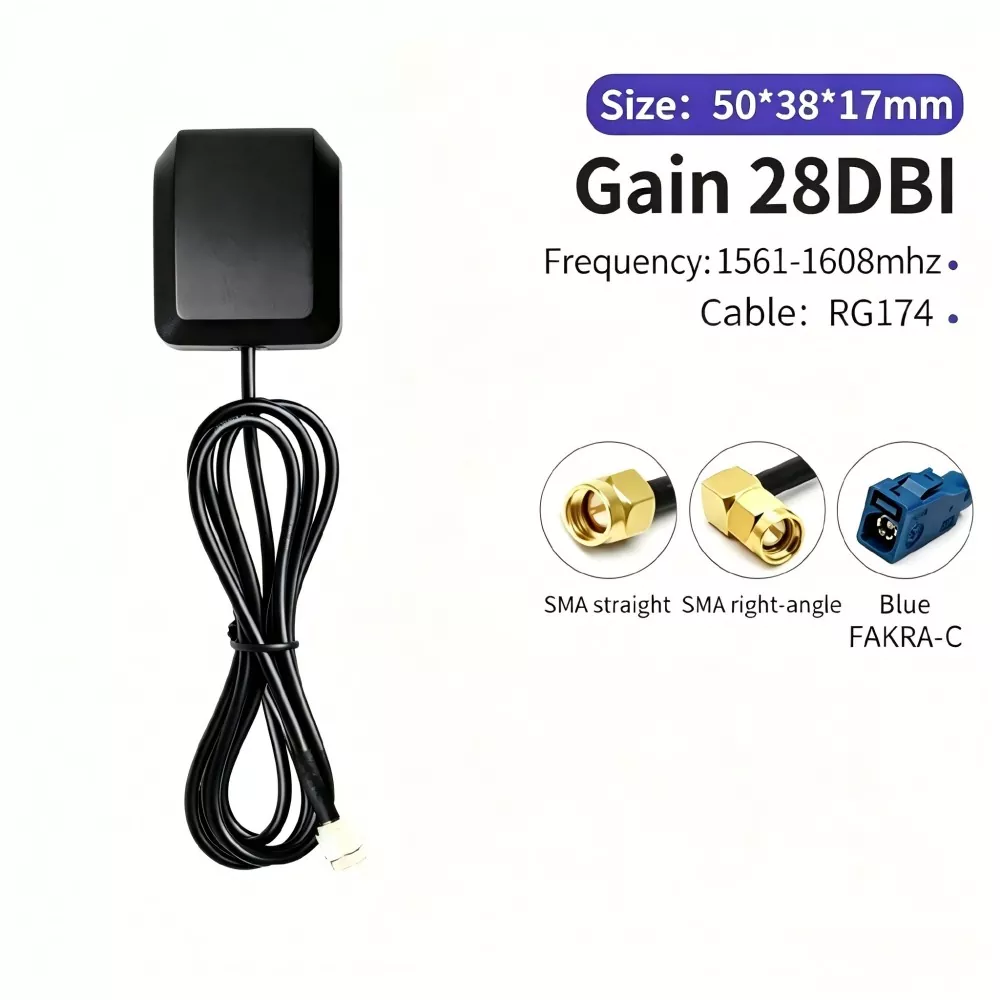

Υποστηρίζει προσαρμογή διαφόρων διεπαφών όπως SMA και TNC. Το μήκος του καλωδίου και οι μέθοδοι μαγνητικής/βιδωτής στερέωσης μπορούν να ρυθμιστούν ανάλογα με τις απαιτήσεις.

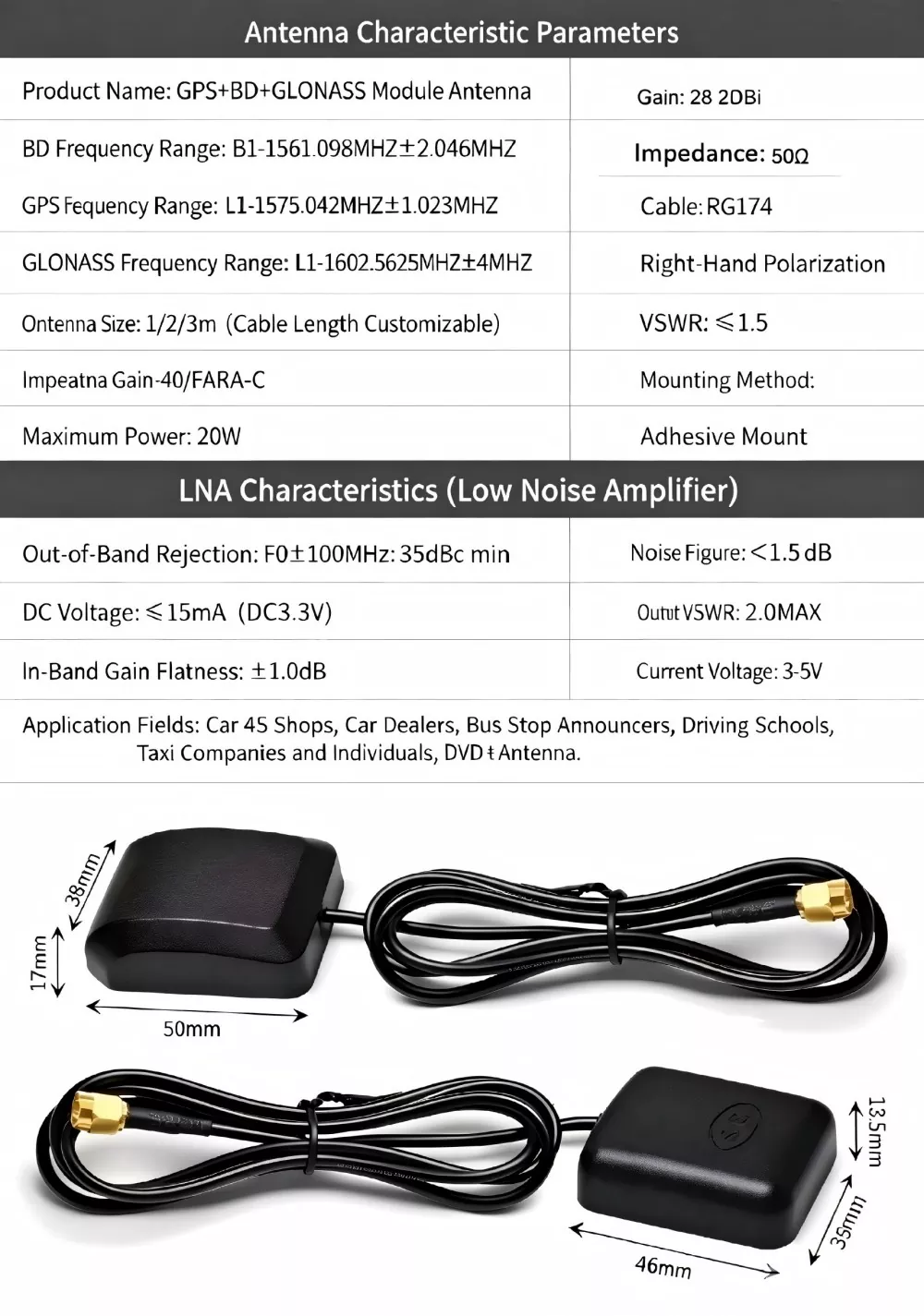

Τεχνικές Προδιαγραφές

Ποιες συσκευές είναι συμβατές;

Η εξωτερική μας κεραία GPS χρησιμοποιείται ευρέως στους ακόλουθους τομείς:

1. Smart Connected Vehicles και ADAS

Τοποθετημένο στην οροφή του οχήματος, διεισδύει στην αντιεκρηκτική μεμβράνη του αυτοκινήτου για να παρέχει τοποθέτηση σε επίπεδο εκατοστών για συστήματα αυτόνομης οδήγησης και διαχείρισης στόλου.

2. Agriculture ακριβείας και Drones

Τοποθετημένο στην κορυφή γεωργικών drones ή αγροτικών μηχανημάτων, διαθέτει ισχυρή αντοχή στις ηλεκτρομαγνητικές παρεμβολές, εξασφαλίζοντας ακριβή αυτόματη πλεύση και ακριβή ψεκασμό φυτοφαρμάκων.

3. Γεωδαιτική Τοποθέτηση και Χρονικός Συγχρονισμός Σταθμού Βάσης

Ως βασικό στοιχείο των σταθμών βάσης ή των δεκτών RTK, το σταθερό σφάλμα κέντρου φάσης (±2 mm) εξασφαλίζει ακρίβεια μέτρησης σε επίπεδο χιλιοστού.

4. Ναυσιπλοΐα και Πλοία

Ο ανθεκτικός στη διάβρωση σχεδιασμός ψεκασμού αλατιού εξασφαλίζει συνεχή, αξιόπιστα δεδομένα κατεύθυνσης και θέσης ακόμη και σε σκληρά θαλάσσια περιβάλλοντα.

5. Παρακολούθηση περιουσιακών στοιχείων IoT

Σχεδιασμένο με μακριά καλώδια, μπορεί εύκολα να κρυφτεί στο εξωτερικό κοντέινερ ή μεγάλων μηχανημάτων, επιτρέποντας την παρακολούθηση της εφοδιαστικής σε όλο τον κόσμο.

Σε βάθος σύγκριση με ανταγωνιστικά προϊόντα

Εικονογραφημένος οδηγός εγκατάστασης και χρήσης

1. Επιλογή τοποθεσίας: Βεβαιωθείτε ότι έχετε εγκαταστήσει την κεραία σε επίπεδη επιφάνεια με ανεμπόδιστη θέα και χωρίς μεταλλικές παρεμβολές (όπως η οροφή ενός αυτοκινήτου ή το πάνω μέρος του εξοπλισμού).

2. Επεξεργασία στεγανοποίησης: Τα εξωτερικά σημεία σύνδεσης πρέπει να σφραγίζονται χρησιμοποιώντας μια αυτο-τήκουσα αδιάβροχη ταινία που εφαρμόζεται με μέθοδο περιτύλιξης "321" για να αποτραπεί η ροή του νερού της βροχής κατά μήκος του καλωδίου στον εξοπλισμό.

3. Γείωση και αντικεραυνική προστασία: Προτού το καλώδιο τροφοδοσίας εισέλθει στο δωμάτιο ή στη συσκευή εξοπλισμού, συνιστάται να εγκαταστήσετε έναν αλεξικέραυνο τροφοδοσίας και να βεβαιωθείτε ότι ο αλεξικέραυνος είναι σωστά γειωμένος κοντά.

4. Προδιαγραφές καλωδίωσης: Κατά τη δρομολόγηση καλωδίων, θα πρέπει να τοποθετούνται "βρόχοι στάγδην (καμπές σχήματος U)" για να αποτρέπεται η ροή του νερού της βροχής προς τα πίσω.

Πώς να επιλέξετε τη σωστή εξωτερική κεραία GPS;

Αναζητώντας έναν αξιόπιστο προμηθευτή Εκείνη τη στιγμή, συνιστάται να εστιάσετε στην αξιολόγηση των ακόλουθων τριών σημείων:

1. Διευκρινίστε τις απαιτήσεις ζώνης συχνοτήτων：Για βασική πλοήγηση, απλώς επιλέξτε την κεραία μονής συχνότητας L1. Εάν απαιτείται RTK υψηλής ακρίβειας ή απόδοση κατά των παρεμβολών, βεβαιωθείτε ότι έχετε επιλέξει μια κεραία πολλαπλών συχνοτήτων L1/L2/L5.

2. Αξιολογήστε το περιβάλλον εγκατάστασης：Για χρήση εντός οχήματος ή εξωτερικού χώρου, η αδιάβροχη βαθμολογία IP67 συν μια μαγνητική βάση είναι η κορυφαία επιλογή. Για σταθερούς σταθμούς βάσης, συνιστάται βιδωτή εγκατάσταση σε συνδυασμό με πηνίο τσοκ για μετριασμό πολλαπλών διαδρομών.

3. Επαληθεύστε την απώλεια καλωδίου: Εάν το μήκος του καλωδίου υπερβαίνει τα 5 μέτρα, ο προμηθευτής πρέπει να παρέχει καλώδια χαμηλών απωλειών. Διαφορετικά, το κέρδος του LNA θα αντισταθμιστεί από την απώλεια καλωδίου.

Γιατί να μας επιλέξετε;

Η Shenzhen Qianmu Communication Technology Co., Ltd. δεν είναι μόνο κατασκευαστής εξωτερικής κεραίας GPS, αλλά και ο αξιόπιστος συνεργάτης σας στην τεχνολογία RF. Έχουμε τους δικούς μας ανεξάρτητους θαλάμους μικροκυμάτων και μια ομάδα έμπειρων μηχανικών, που μας επιτρέπουν να παρέχουμε εξατομικευμένες υπηρεσίες μίας στάσης που καλύπτουν πρωτότυπα, δοκιμές και μαζική παραγωγή. Αξιοποιώντας το καθιερωμένο οικοσύστημα της βιομηχανίας ηλεκτρονικών της Shenzhen, παρέχουμε ανταγωνιστικούς χρόνους παράδοσης και οικονομικές λύσεις διατηρώντας παράλληλα εξαιρετική ποιότητα προϊόντων.

FAQ

Ε1: Είναι συμβατό με το σύστημα BeiDou;

Α: Απολύτως. Η κεραία μας διαθέτει σχεδιασμό πολλαπλής τροφοδοσίας και υποστηρίζει εγγενώς κύρια παγκόσμια συστήματα GNSS, συμπεριλαμβανομένων των GPS, BeiDou, GLONASS και Galileo.

Ε2: Ως κατασκευαστής, ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ);

Α: Υποστηρίζουμε ευέλικτες επιλογές προμήθειας. Για τυπικά μοντέλα, δεχόμαστε δοκιμαστικές παραγγελίες μικρής παρτίδας. Για προσαρμοσμένα μοντέλα, επικοινωνήστε με την ομάδα πωλήσεών μας για να λάβετε την πιο πρόσφατη προσφορά και συγκεκριμένες πληροφορίες MOQ.

Ε3: Πώς επιλέγετε μεταξύ μιας ενεργής εξωτερικής κεραίας GPS και ενός παθητικού μοντέλου;

Α: Για εφαρμογές αυτοκινήτων, συστήματα βιομηχανικού ελέγχου, έργα τοπογραφίας και χαρτογράφησης και εφαρμογές σε εξωτερικούς χώρους, απαιτείται ενεργή εξωτερική κεραία GPS. Τα παθητικά μοντέλα είναι κατάλληλα μόνο για πολύ μικρές αποστάσεις εντός 1 μέτρου και ενδέχεται να παρουσιάσουν σημαντική απώλεια σήματος σε μεγαλύτερα καλώδια. Όλα τα ναυαρχικά μοντέλα του εργοστασίου Qianmu υιοθετούν ενεργά σχέδια.

Ε4: Μπορεί η κεραία να χρησιμοποιήσει εκτεταμένο καλώδιο; Ποιο είναι το μέγιστο υποστηριζόμενο μήκος;

Α: Το μέγιστο συνιστώμενο μήκος για το τυπικό καλώδιο RG174 είναι 10 μέτρα. Εάν το μήκος του καλωδίου υπερβαίνει τα 10 μέτρα, επικοινωνήστε με τον προμηθευτή για να το αντικαταστήσετε με ένα καλώδιο RF LMR χαμηλής απώλειας. Το εργοστάσιο μπορεί επίσης να προσαρμόσει πολύ μεγάλες κεραίες με καλώδια έως 20 μέτρα.
