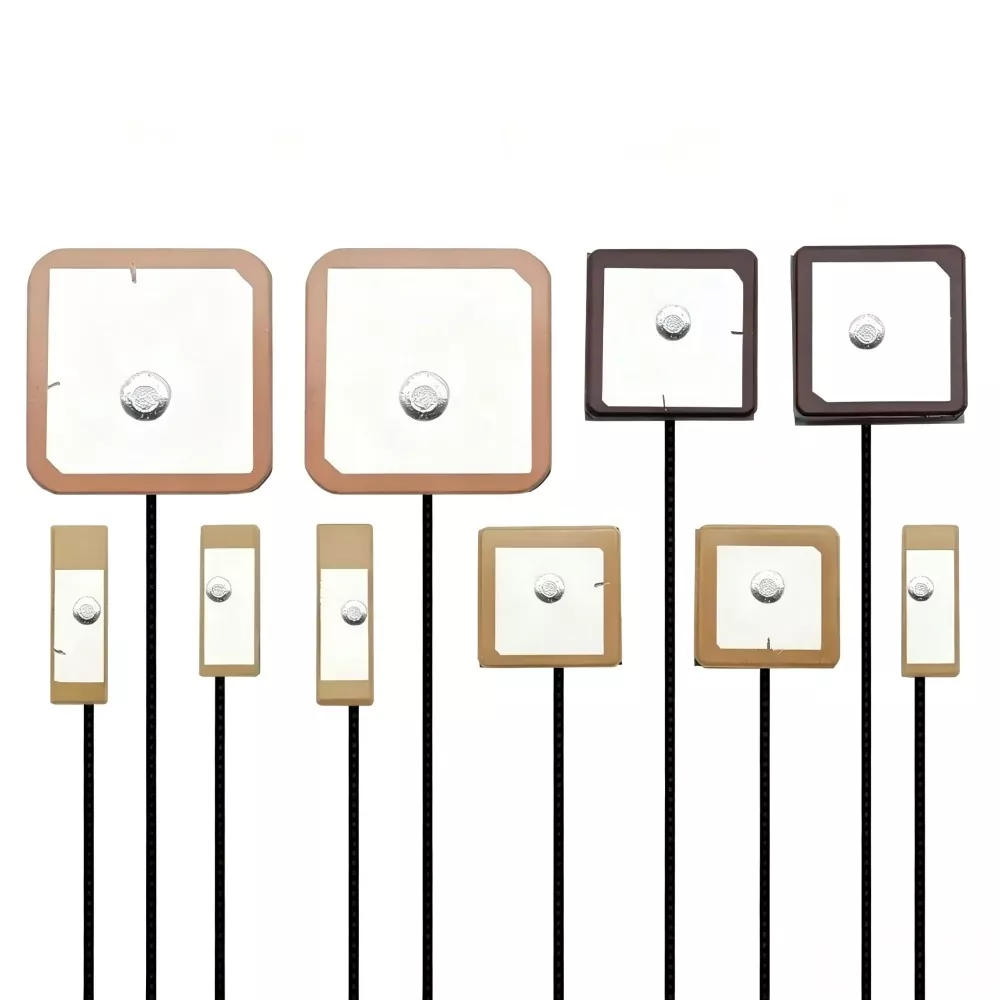

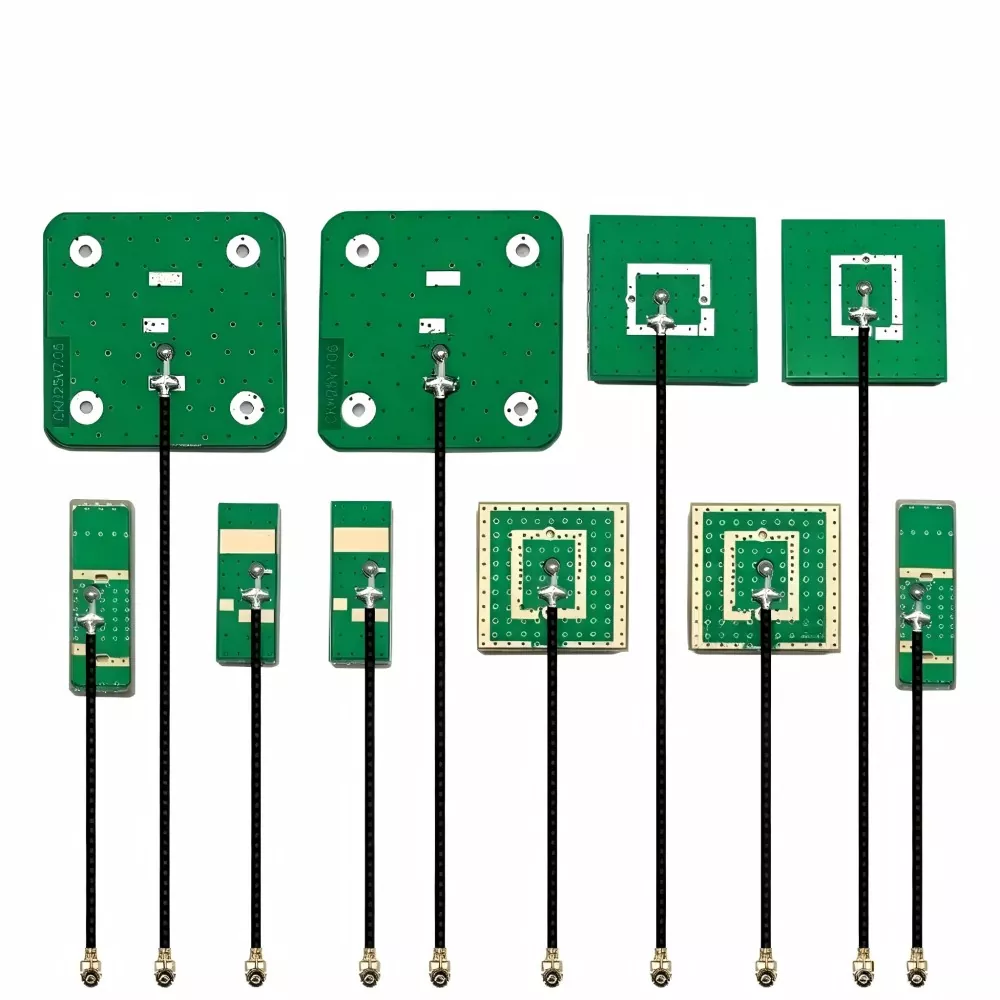

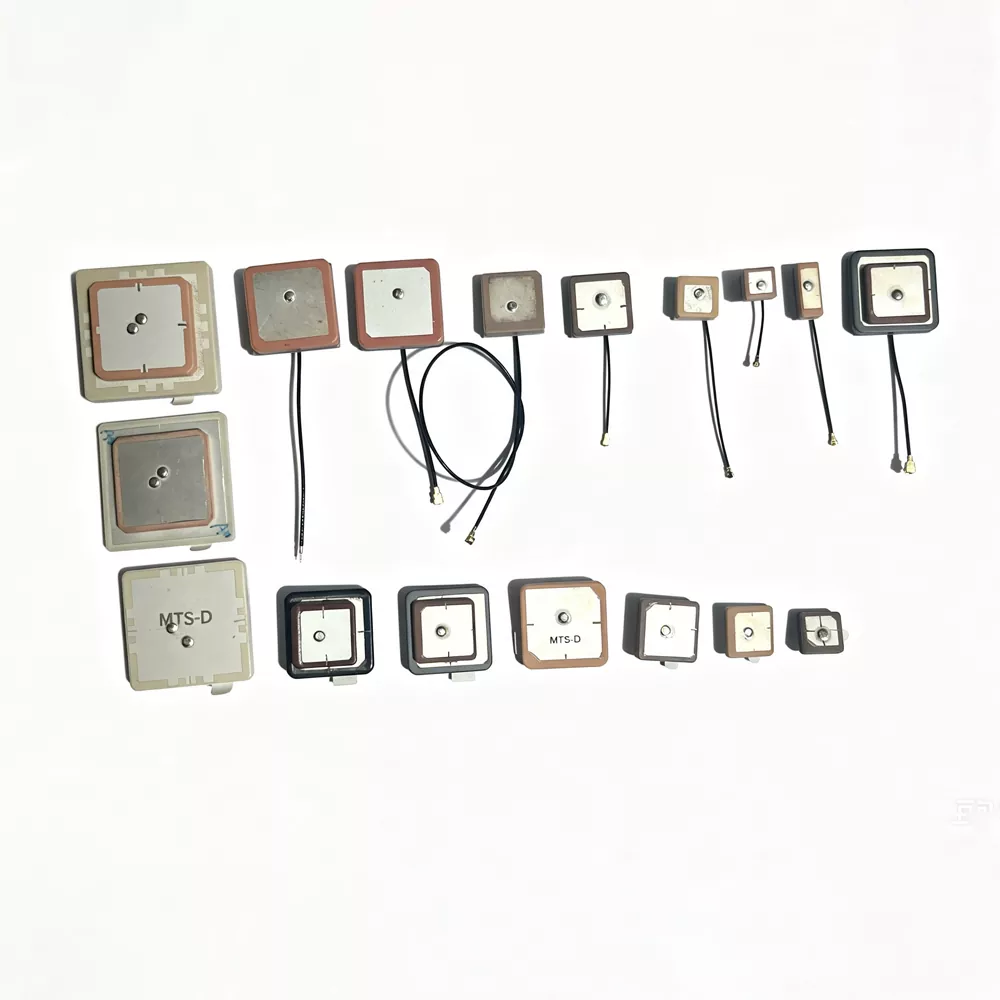

Κεραία GPS BeiDou

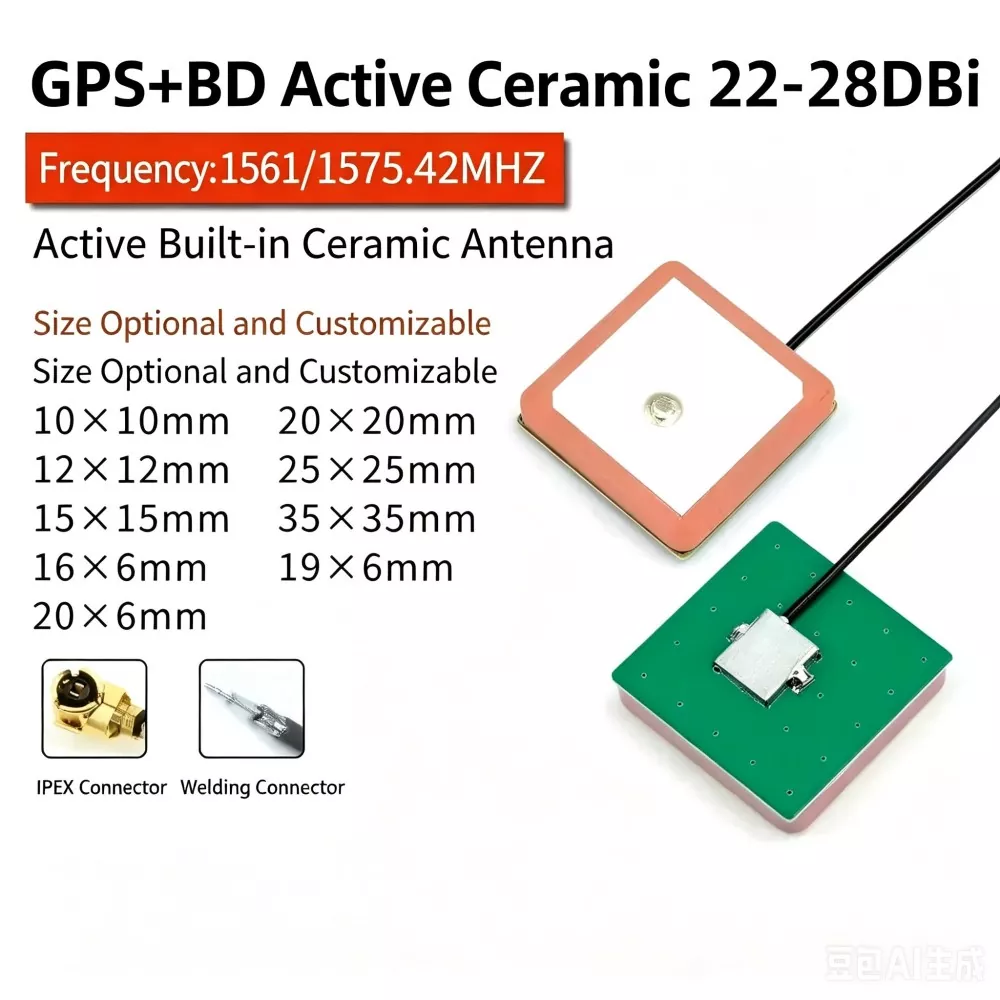

Η κεραία GPS BeiDou είναι ένα εξάρτημα ραδιοσυχνοτήτων δορυφορικής πλοήγησης σχεδιασμένο για λήψη σημάτων συχνότητας L1/B1, συμπεριλαμβανομένων των GPS L1 (1575,42 MHz) και BeiDou B1 (1561 MHz).

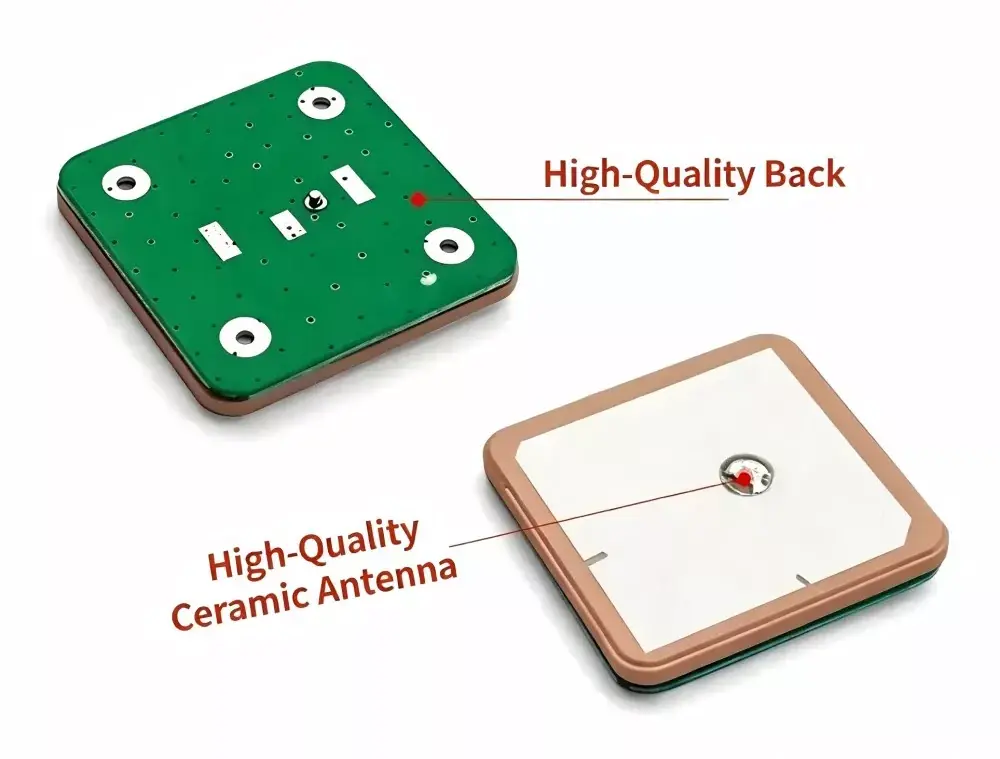

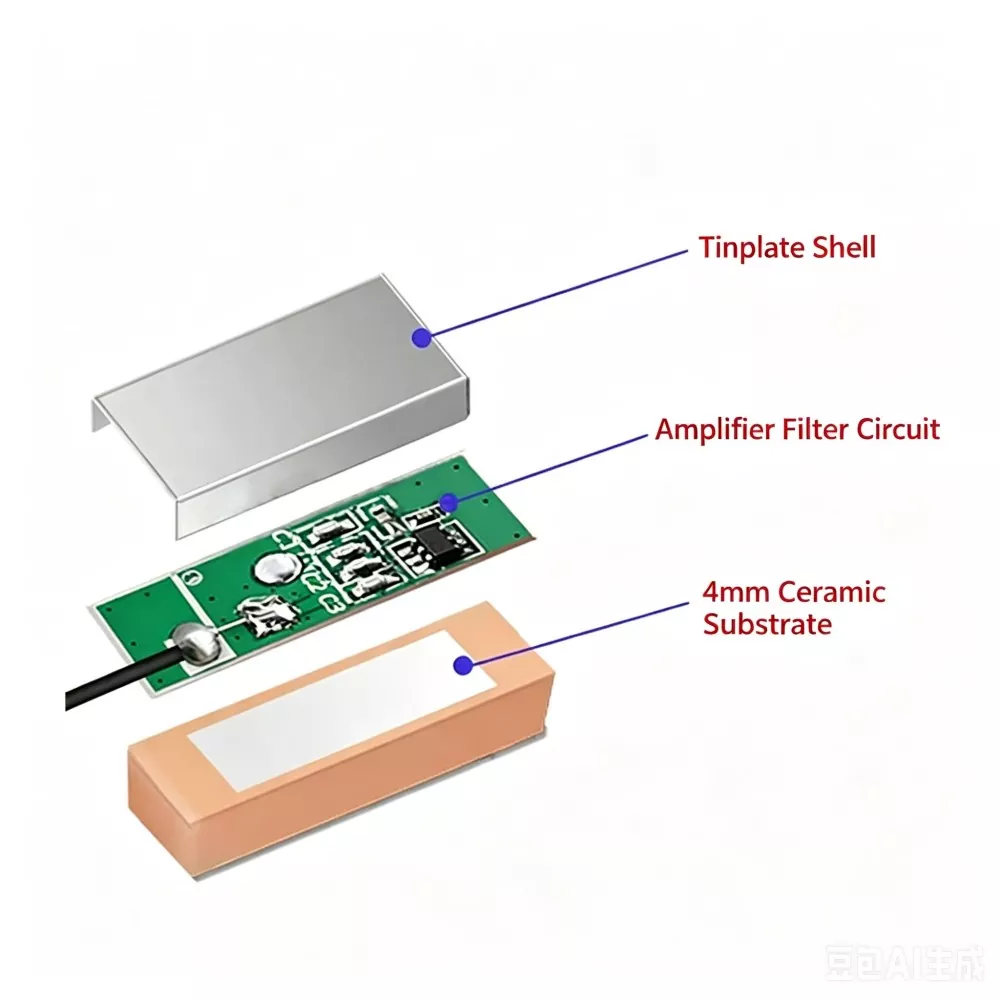

Η κεραία χρησιμοποιεί συνήθως μια κεραμική διηλεκτρική δομή επιθέματος με υλικό υψηλής διαπερατότητας. Η λήψη του σήματος επιτυγχάνεται μέσω ηλεκτρομαγνητικού συντονισμού μεταξύ του μεταλλικού επιθέματος και του κεραμικού υποστρώματος, μετατρέποντας αδύναμα δορυφορικά σήματα ραδιοσυχνοτήτων σε ηλεκτρικά σήματα χαμηλού θορύβου για επεξεργασία δέκτη GNSS.

Η δεξιά κυκλική πόλωση (RHCP) χρησιμοποιείται για να ταιριάζει με τα χαρακτηριστικά δορυφορικής μετάδοσης, μειώνοντας την απώλεια ασυμφωνίας πόλωσης σε περιβάλλοντα δυναμικής λήψης.

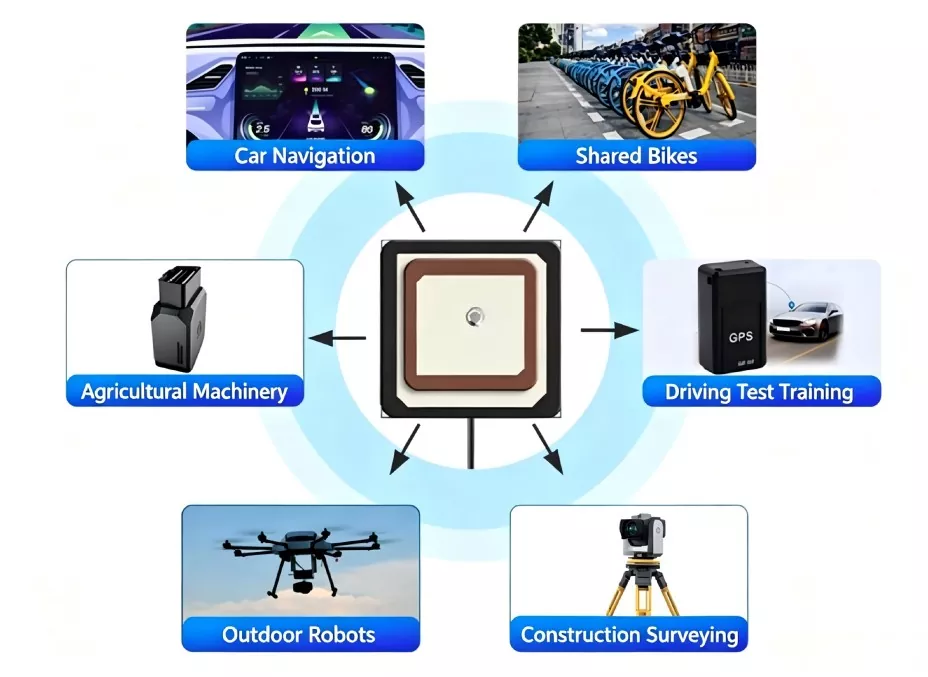

Συμβατές Συσκευές

Ως sourceFactory, παράγουμε την κεραία GPS BeiDou. Διαθέτει εξαιρετική συμβατότητα και χρησιμοποιείται ευρέως στις ακόλουθες συσκευές:

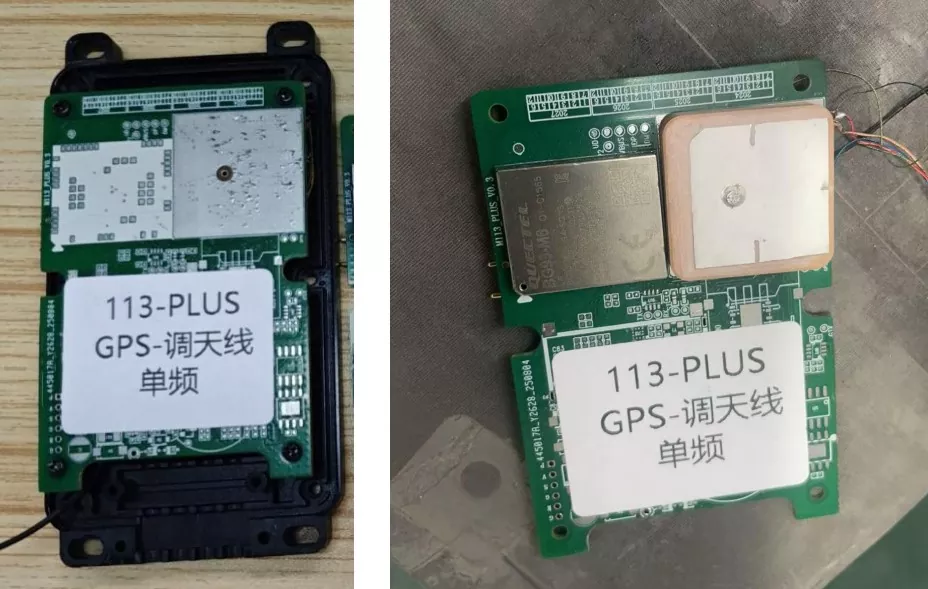

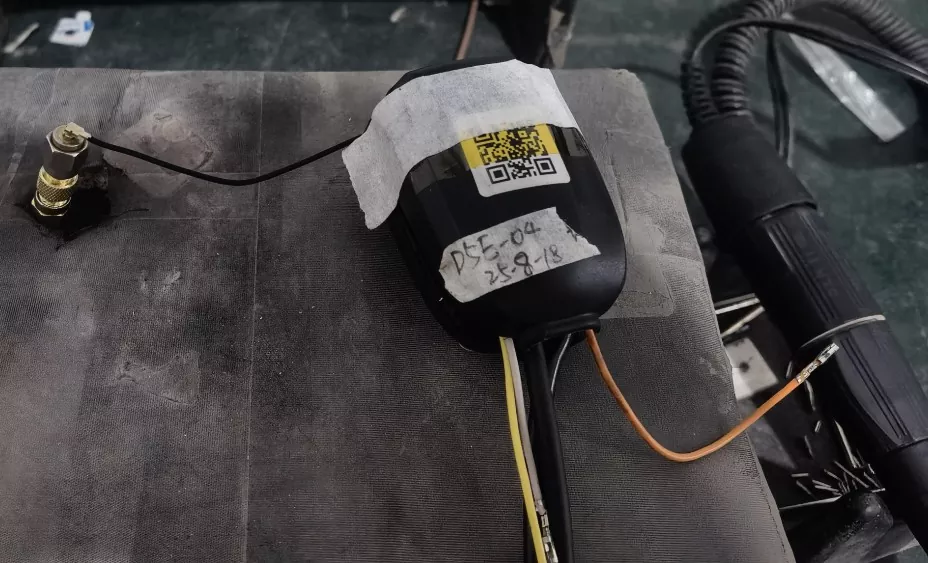

• Εντός οχήματος και ταξίδια: Συστήματα πλοήγησης εντός οχήματος, έξυπνες κλειδαριές για κοινόχρηστα ποδήλατα και ηλεκτρικά σκούτερ, κάμερες οργάνων και ιχνηλάτες OBD.

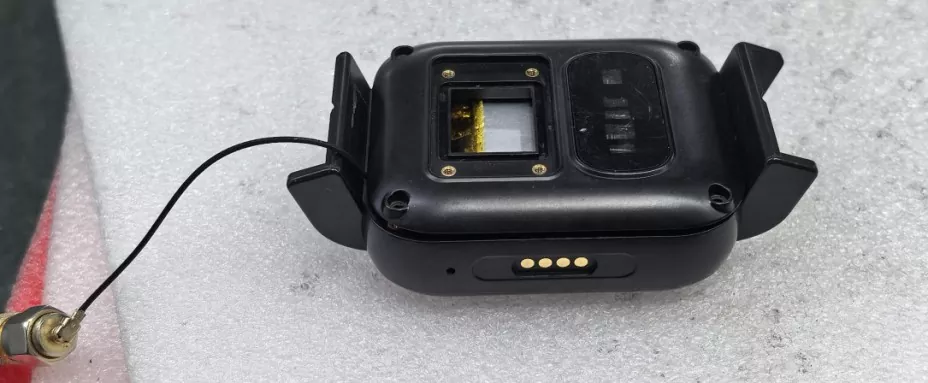

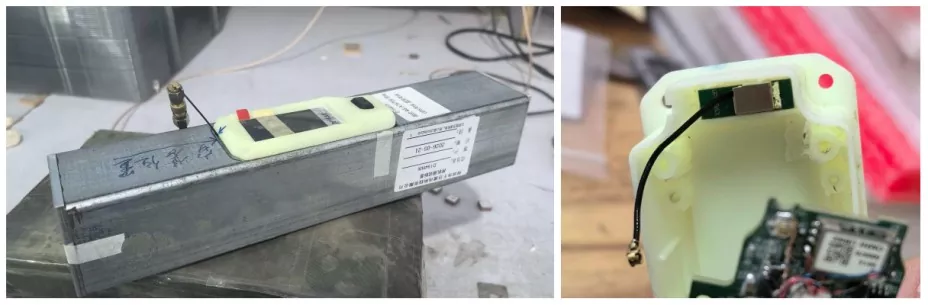

• Internet of Things και Wearables: Smartwatches, διακριτικά τοποθεσίας παιδιών/ηλικιωμένων, μικροσκοπικοί ιχνηλάτες κατοικίδιων ζώων, ετικέτες παρακολούθησης περιουσιακών στοιχείων.

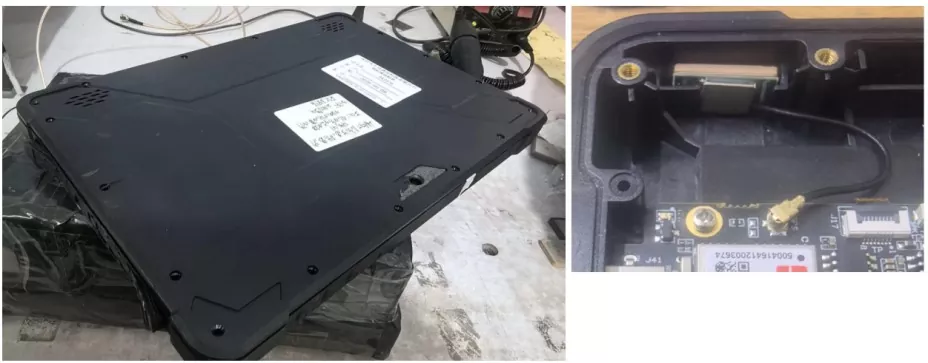

• Βιομηχανία και τοπογραφία: Τερματικά τοπογραφίας και χαρτογράφησης υψηλής ακρίβειας, ελεγκτές πτήσης γεωργικών drone, βιομηχανικοί αισθητήρες IoT, φορητοί PDA.

Βασικά σημεία πώλησης και πραγματικά μετρημένα δεδομένα

Εξωτερική κεραία GPS Εργοστασιακή Παραγωγή Διαθέτουμε τα ακόλουθα βασικά πλεονεκτήματα:

1. Η απόλυτη ισορροπία μεγέθους και απόδοσης: Χρησιμοποιώντας την τεχνολογία πολλαπλών στρώσεων, χαμηλής θερμοκρασίας συν-καύσης κεραμικών (LTCC), αυτό το εξάρτημα διατηρεί σταθερή συχνότητα συντονισμού ακόμη και σε ένα εξαιρετικά λεπτό πακέτο διαστάσεων μόλις 16×6×4,5 mm, καθιστώντας το ιδανικό για μικροσκοπικές συσκευές IoT περιορισμένου χώρου.

2. Εξαιρετική ικανότητα ανίχνευσης ασθενούς σήματος: Εξοπλισμένο με LNA (ενισχυτή χαμηλού θορύβου) υψηλής απόδοσης, το μετρούμενο ποσοστό θορύβου (NF) είναι ≤2,0 dB και το κέρδος μπορεί να φτάσει τα 25 dB ± 3 dB. Σε πραγματικές δοκιμές, ο χρόνος απόκτησης δορυφόρου ψυχρής εκκίνησης της συσκευής μειώθηκε σε 25 δευτερόλεπτα και μπορεί να αποκτήσει σταθερά περισσότερους από 7 δορυφόρους ακόμη και σε αστικά περιβάλλοντα φαραγγιών.

3. Σταθερότητα υψηλής θερμοκρασίας: Ο συντελεστής θερμοκρασίας του κεραμικού διηλεκτρικού ελέγχεται εντός ±30 ppm/℃. Σε ακραία περιβάλλοντα που κυμαίνονται από -40℃ έως 85℃, η μετατόπιση συχνότητας συντονισμού είναι ≤±5 MHz—πολύ ανώτερη από αυτή των συμβατικών κεραιών PCB.

4. Αντιστοίχιση σύνθετης αντίστασης και κατά των παρεμβολών: Τυπική σχεδίαση σύνθετης αντίστασης 50Ω με VSWR ≤ 1,5; διατίθεται προαιρετικά με επίστρωση φερρίτη στην επιφάνεια, που προσφέρει καταστολή εκτός ζώνης ≥ 40 dB και προστατεύει αποτελεσματικά τη μητρική πλακέτα από παρεμβολές υψηλής συχνότητας, όπως μετατροπείς DC-DC.

Βασικές Τεχνικές Προδιαγραφές και Παράμετροι

Σε βάθος σύγκριση με ανταγωνιστικά προϊόντα

1. Απαιτήσεις εκκαθάρισης

Η κεραία πρέπει να τοποθετηθεί σε ανεμπόδιστη περιοχή. Δεν πρέπει να υπάρχουν μεγάλα μεταλλικά αντικείμενα σε γωνία ανύψωσης 30° πάνω από την κεραία. Ένα συνεχές επίπεδο γείωσης 7 cm × 7 cm πρέπει να διατηρείται κάτω από την κεραία ως ανακλαστήρας, χωρίς να επιτρέπεται η δρομολόγηση απευθείας κάτω από την ενεργή περιοχή.

2. Απομόνωση EMI

Κρατήστε την κεραία μακριά από εξαρτήματα υψηλού θορύβου, όπως μετατροπείς DC-DC, κρυσταλλικούς ταλαντωτές, CPU και ηχεία. Συνιστάται ελάχιστη απόσταση διαχωρισμού 2 cm.

3. Έλεγχος σύνθετης αντίστασης

Διατηρήστε μια ελεγχόμενη αντίσταση 50Ω από το σημείο τροφοδοσίας της κεραίας στη μονάδα GNSS. Τα ίχνη ραδιοσυχνοτήτων θα πρέπει να διατηρούνται σύντομα, με ομαλή δρομολόγηση και χωρίς κάμψεις ορθής γωνίας.

4. Έλεγχος Προσανατολισμού

Η κεραμική επιφάνεια πρέπει να βλέπει προς τα πάνω και να παραμένει παράλληλη με το επίπεδο γείωσης. Η γωνία κλίσης δεν πρέπει να υπερβαίνει τις 15° για να διατηρείται σταθερά τα χαρακτηριστικά λήψης RHCP.

RF Μηχανικές Θεωρήσεις

1. Εξάρτηση επιπέδου εδάφους

Μια κεραία GNSS απαιτεί σταθερό επίπεδο γείωσης. Η απόδοση συσχετίζεται άμεσα με το μέγεθος και τη συμμετρία του εδάφους.

2. Ευαισθησία περιβάλλοντος πολλαπλών διαδρομών

Τα αστικά περιβάλλοντα εισάγουν διαδρομές ανάκλασης σήματος που υποβαθμίζουν την ακρίβεια τοποθέτησης και αυξάνουν την αραίωση της ακρίβειας (DOP).

3. Συνεισφορά LNA

Το κέρδος του ενισχυτή χαμηλού θορύβου βελτιώνει την ευαισθησία απόκτησης αλλά αυξάνει επίσης την ευαισθησία σε παρεμβολές εκτός ζώνης εάν το φιλτράρισμα είναι ανεπαρκές.

4. Σταθερότητα συχνότητας

Οι συντελεστές θερμοκρασίας του κεραμικού διηλεκτρικού επηρεάζουν τη μετατόπιση συντονισμού υπό συνθήκες θερμικού κύκλου.

Πώς να επιλέξετε το σωστό προϊόν;

Όταν επιλέγετε μια εξωτερική κεραία GPS, λάβετε υπόψη τους ακόλουθους βασικούς παράγοντες:

1. Συχνότητα και πόλωση Επιβεβαιώστε εάν η συσκευή απαιτεί υποστήριξη GPS L1, BeiDou B1 ή διπλής συχνότητας. Μην αναμιγνύετε κυκλικά πολωμένες κεραίες GNSS με γραμμικά πολωμένες κεραίες, όπως τύπους 2.4G, καθώς αυτό θα έχει ως αποτέλεσμα την αναντιστοιχία και την υποβάθμιση της λήψης.

2. Χώρος εγκατάστασης Για συμπαγείς συσκευές, συνήθως χρησιμοποιείται κεραμική κεραία λόγω του μικρού της παράγοντα. Για εφαρμογές ευαίσθητες στο κόστος με επαρκή χώρο, μπορεί να ληφθούν υπόψη οι κεραίες PCB. Σε πολύπλοκα περιβάλλοντα ραδιοσυχνοτήτων, οι κεραμικές κεραίες παρέχουν πιο σταθερή απόδοση.

3. Ενεργός ή παθητικός σχεδιασμός Εάν η συσκευή διαθέτει μεταλλικό περίβλημα ή μεγάλη γραμμή τροφοδοσίας ραδιοσυχνοτήτων (>1 m), συνιστάται μια ενεργή κεραία με ενσωματωμένο LNA για αντιστάθμιση της απώλειας σήματος.

4. Δεδομένα επικύρωσης Η επιλογή πρέπει να βασίζεται σε μετρημένες επιδόσεις πεδίου (π.χ. απόκτηση δορυφόρου, C/N0, χρόνος ψυχρής εκκίνησης), όχι μόνο στις εργαστηριακές προδιαγραφές.

Γιατί να μας επιλέξετε (Qianmu Communications);

• Άμεση προμήθεια από το εργοστάσιο της πηγής: Απορρίπτουμε τα περιθώρια κέρδους των μεσαζόντων και προσφέρουμε εξαιρετικά ανταγωνιστικές τιμές εκ του εργοστασίου με ευέλικτα MOQ.

• Ισχυρές δυνατότητες Ε&Α και προσαρμογής: Έχουμε μια ομάδα επαγγελματιών μηχανικών ραδιοσυχνοτήτων που μπορούν να προσαρμόσουν γρήγορα το μέγεθος του κεραμικού τσιπ, το σχήμα ασημί στρώματος και το κέρδος LNA με βάση τη δομή ID και τη διάταξη PCB.

• Επικύρωση πραγματικών περιπτώσεων: Τα προϊόντα μας έχουν ενσωματωθεί με επιτυχία στις αλυσίδες εφοδιασμού πολλών κορυφαίων επωνυμιών κοινής χρήσης ποδηλάτων, πλοήγησης εντός οχήματος και έξυπνων φορητών συσκευών, επιλύοντας αμέτρητα ζητήματα όπως «αργή αναζήτηση αστεριών και συχνή απώλεια αστεριών».

• Υπηρεσίες πλήρους κύκλου ζωής: Παρέχουμε τεχνική υποστήριξη μιας στάσης—από προσομοιώσεις αντιστοίχισης σύνθετης αντίστασης πριν από την πώληση και καθοδήγηση διάταξης κεραίας έως ταχεία ανάλυση ελαττωματικών προϊόντων μετά την πώληση.

FAQ

Ε1: Μπορούν οι κεραμικές κεραίες σε διαφορετικές ζώνες συχνοτήτων να χρησιμοποιηθούν εναλλακτικά;

Α: Όχι. Οι κεραίες GNSS και οι κεραίες 2.4G/5.8G χρησιμοποιούν διαφορετικούς τύπους πόλωσης και μηχανισμούς λειτουργίας. Οι κεραίες GNSS είναι συνήθως RHCP, ενώ οι κεραίες 2,4G/5,8G είναι γραμμικά πολωμένες. Η αναντιστοιχία μεταξύ πόλωσης και συχνότητας έχει ως αποτέλεσμα σημαντική υποβάθμιση του σήματος ή απώλεια του δορυφορικού κλειδώματος.

Ε2: Γιατί το μέγεθος της κεραίας επηρεάζει την απόδοση;

Α: Η απόδοση της κεραμικής κεραίας σχετίζεται με την αποτελεσματική περιοχή ακτινοβολίας και τη διηλεκτρική σταθερά. Ένας μεγαλύτερος κεραμικός όγκος γενικά βελτιώνει το κέρδος και την ευαισθησία. Ωστόσο, σε συμπαγή σχέδια, η απόδοση μπορεί να βελτιστοποιηθεί εν μέρει μέσω συντονισμού κεραίας και σχεδίασης επιπέδου εδάφους.

Ε3: Ποια είναι η σύνθετη αντίσταση της εξωτερικής κεραίας GPS;

Α: Η τυπική σύνθετη αντίσταση σχεδίασης είναι 50Ω, η οποία χρησιμοποιείται συνήθως σε μπροστινά συστήματα GNSS RF. Μπορούν να υποστηριχθούν προσαρμοσμένες τιμές σύνθετης αντίστασης ανάλογα με τις απαιτήσεις αντιστοίχισης σε επίπεδο συστήματος.

Ε4: Πώς επαληθεύεται η απόδοση εγκατάστασης;

Α: Η αξιολόγηση βασίζεται συνήθως σε μετρήσεις δέκτη GNSS, όπως ο αριθμός απόκτησης δορυφόρων, το SNR (αναλογία σήματος προς θόρυβο) και ο χρόνος ψυχρής εκκίνησης υπό συνθήκες ανοιχτού ουρανού. Για σταθερή λειτουργία, αναμένονται πολλαπλές κλειδαριές δορυφόρων και σταθερές τιμές C/N0 σε ένα τυπικό περιβάλλον δοκιμής
