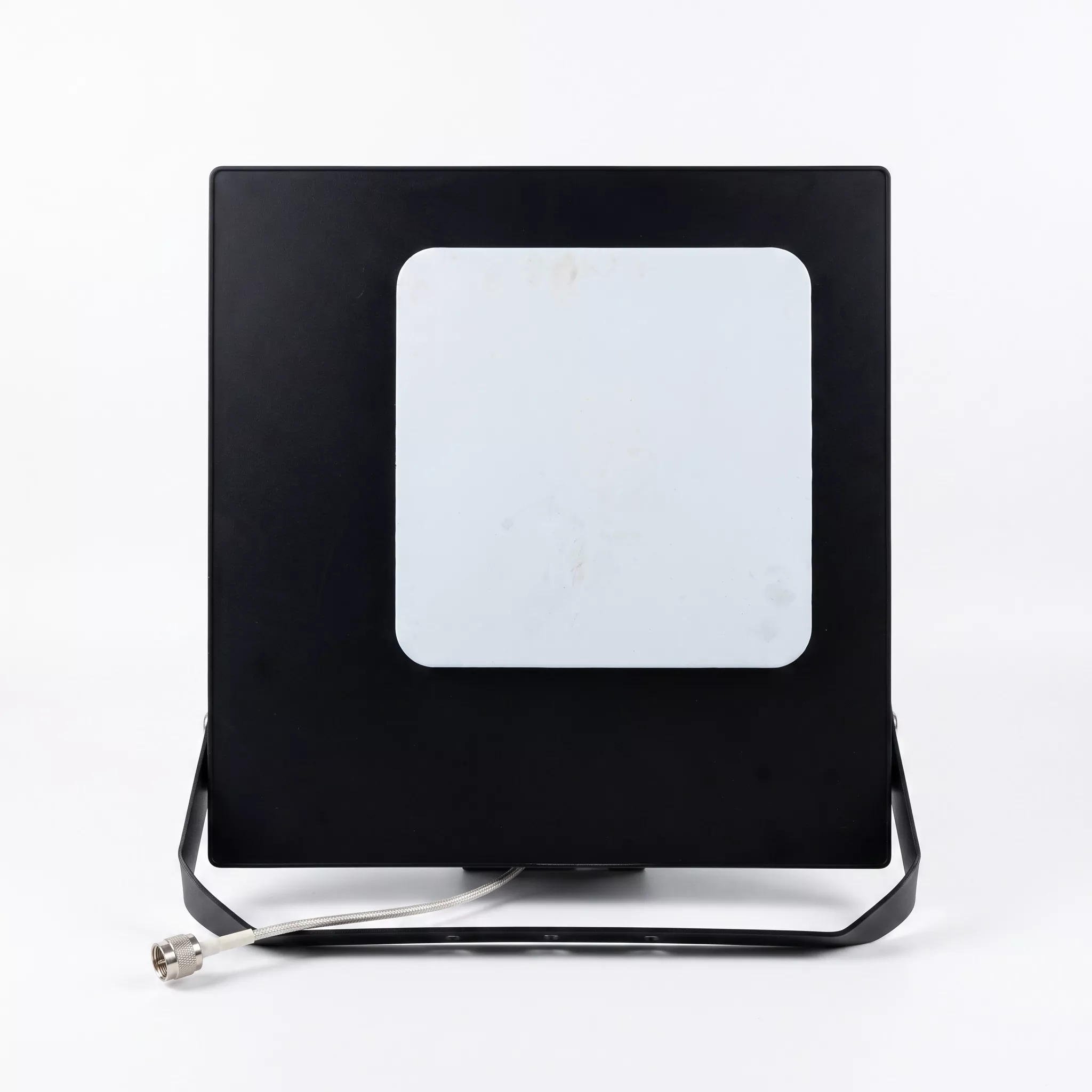

Κεραία Spotlight

Η κεραία του σποτ, γνωστή και ως διακοσμητική κεραία σταθμού βάσης τύπου σποτ ή καμουφλαρισμένου προβολέα, είναι μια εξωτερική κατευθυντική εξωτερική κεραία επικοινωνίας. Το περίβλημά του αναπαράγει με ακρίβεια τη σχεδίαση των προβολέων εξωτερικού φωτισμού, ενσωματώνοντας μονάδες ακτινοβολίας ραδιοσυχνοτήτων 4G/5G μέσα στο σώμα του λαμπτήρα για να συνδυάζουν τη μετάδοση και τη λήψη σήματος με τη βελτίωση του αστικού τοπίου. Εξαλείφει την ανάγκη για πρόσθετους πύργους σήματος και μπορεί να εγκατασταθεί σε στέγες, προσόψεις κτιρίων ή πλατφόρμες, επιλύοντας ουσιαστικά κοινά ζητήματα όπως η οπτική παρεμπόδιση και οι περιορισμοί ιδιοκτησίας στην πρόσβαση στην κατασκευή που σχετίζονται με τις παραδοσιακές κεραίες. Αυτή η κεραία της Qianmu Communications είναι μια κατευθυντική κεραία σταθμού βάσης με διπλή πόλωση ευρείας ζώνης, που χρησιμεύει ως βασικό εξάρτημα ραδιοσυχνοτήτων που έχει σχεδιαστεί ειδικά για συνεργατικά έργα βαθιάς κάλυψης εσωτερικού-εξωτερικού χώρου. Σε αντίθεση με τις απλές απομιμήσεις που διατίθενται στην αγορά, η κεραία μας διαθέτει βελτιστοποιημένη ηλεκτρομαγνητική απομόνωση εντός της δομής της κοιλότητας της, διασφαλίζοντας ότι το περίβλημα του λαμπτήρα δεν εμποδίζει την ακτινοβολία ραδιοσυχνοτήτων. Προσφέρει εξαιρετική αισθητική καμουφλάζ και υψηλή απόδοση ραδιοσυχνοτήτων, καθιστώντας το κατάλληλο για έργα αναβάθμισης υποδομής επικοινωνίας παγκοσμίως.

Αρχή Εργασίας

1. Βασικές Αρχές Μετάδοσης και Λήψης Σήματος

Ολόκληρη η κεραία του σποτ αποτελείται από τέσσερα βασικά εξαρτήματα: τη μονάδα ακτινοβολίας ραδιοσυχνοτήτων, το μεταλλικό ανακλαστικό πίσω πάνελ, το αδιάβροχο περίβλημα παραλλαγής και τις διπλές υποδοχές τύπου N.

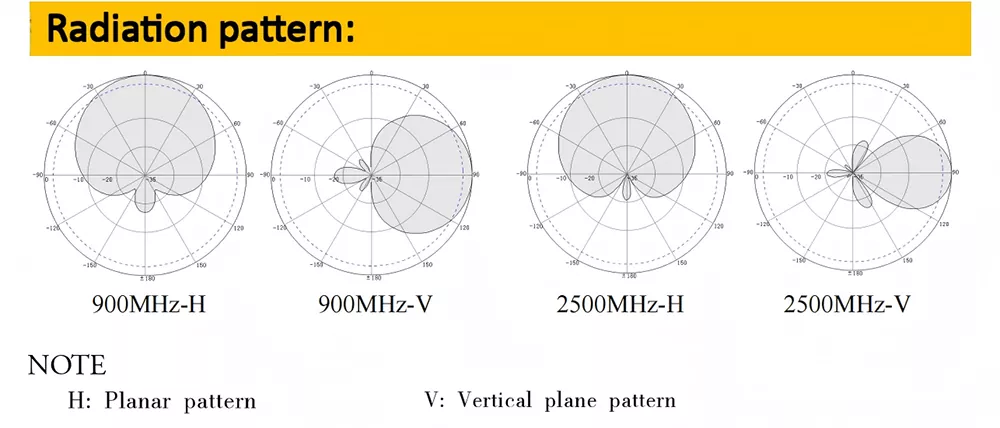

① Μετάδοση σήματος: Η συσκευή RRU εξάγει ηλεκτρικά σήματα ραδιοσυχνοτήτων, τα οποία μεταδίδονται μέσω δύο υποδοχών N-K στα εσωτερικά στοιχεία ακτινοβολίας αλουμινίου εντός της κεραίας. Αυτά τα σήματα μετατρέπονται σε ηλεκτρομαγνητικά κύματα στην περιοχή 698-3600 MHz από κοιλότητες συντονισμού και στη συνέχεια ακτινοβολούνται προς τα έξω μέσω μιας οριζόντιας κατευθυντικής δέσμης 65°, καλύπτοντας με ακρίβεια τους ορόφους του κτιρίου-στόχου.

②Λήψη σήματος: Τα ανάντη ηλεκτρομαγνητικά κύματα που εκπέμπονται από κινητά τηλέφωνα και συσκευές IoT εντός του κτιρίου καταγράφονται πανκατευθυντικά από την κεραία. Ο ανακλαστήρας συλλέγει και φιλτράρει τα σήματα παρεμβολής, μετατρέποντας τα ηλεκτρομαγνητικά κύματα σε ηλεκτρικά σήματα που μεταδίδονται πίσω στον εξοπλισμό του σταθμού βάσης, ολοκληρώνοντας έτσι την αμφίδρομη επικοινωνία.

2. Κέλυφος καμουφλάζ με βελτιστοποιημένο πυρήνα για μη εξασθένηση του σήματος

Οι περισσότερες κεραίες χαμηλού κόστους χρησιμοποιούν τυπικά πλαστικά περιβλήματα, με αποτέλεσμα η απώλεια ραδιοσυχνοτήτων να ξεπερνά το 15%, γεγονός που οδηγεί σε αδύναμα σήματα και υποτονικές ταχύτητες δικτύου στα άκρα των κυψελών. Το εργοστάσιο Qianmu Communications' Factory έχει αναπτύξει ανεξάρτητα ένα τροποποιημένο περίβλημα διαφανών κυμάτων UABS, με εργαστηριακές μετρήσεις να δείχνουν απώλεια ραδιοσυχνοτήτων μόλις 6,2%. Σε συνδυασμό με μια διάταξη ακτινοβολίας αλουμινίου με στρώσεις, αποφεύγει το φαινόμενο θωράκισης που προκαλείται από μεταλλικούς βραχίονες σε συμβατικά περιβλήματα, επιτυγχάνοντας 30% αύξηση στην ταχύτητα του δικτύου κατερχόμενης ζεύξης υπό τις ίδιες συνθήκες. Ακατέργαστα δεδομένα μετρήσεων από αναλυτές διανυσματικών δικτύων είναι διαθέσιμα κατόπιν αιτήματος.

Τεχνικές Προδιαγραφές

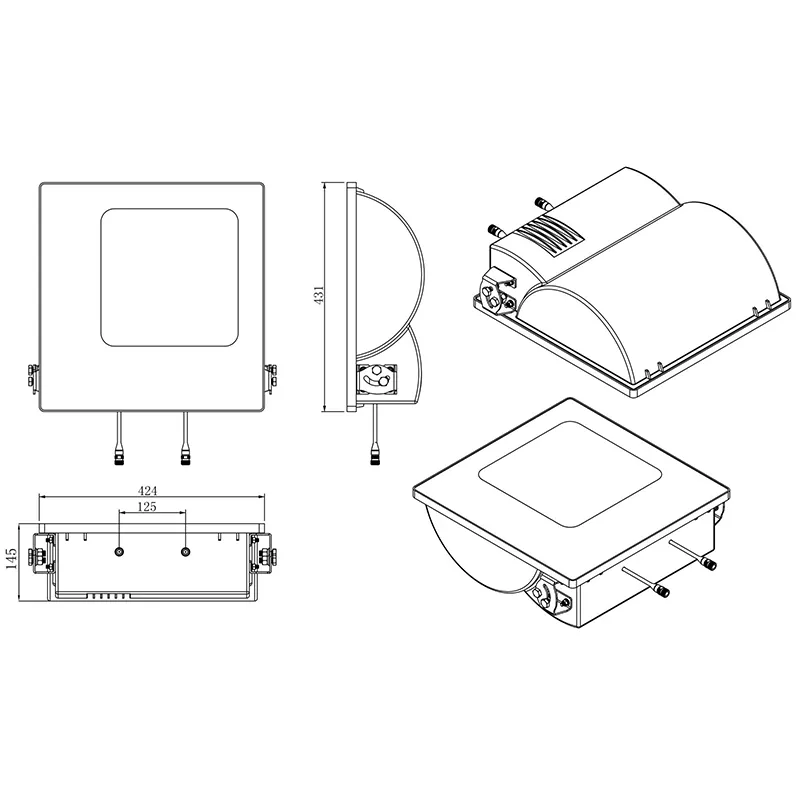

Μηχανικές δομικές παράμετροι

Οδηγός αγοράς και επιλογής

1. Δώστε προτεραιότητα στην επιβεβαίωση της κάλυψης της ζώνης συχνοτήτων. Για την κύρια ζώνη 5G 3,5 GHz της Κίνας, είναι απαραίτητο να επιλέξετε κεραίες ευρείας ζώνης που υποστηρίζουν 1710-3600 MHz. Οι παλαιότερες κεραίες με μέγιστο όριο 2700 MHz δεν μπορούν να υποστηρίξουν τα τρέχοντα δίκτυα 5G και θα απαιτήσουν πλήρη αντικατάσταση αργότερα, αυξάνοντας σημαντικά το κόστος του έργου.

2. Επαληθεύστε τις πραγματικές παραμέτρους RF και απορρίψτε τις παραπλανητικές προδιαγραφές. Πριν από την αγορά, απαιτήστε από τους προμηθευτές να παρέχουν μετρημένες διανυσματικές καμπύλες αναλυτών δικτύου για το ίδιο μοντέλο, εστιάζοντας στην επαλήθευση τριών βασικών δεικτών: κέρδος, VSWR και αναλογία εμπρός προς πίσω. Τα προϊόντα χαμηλού κόστους στην αγορά συχνά υπερεκτιμούν το κέρδος, με αποτέλεσμα η πραγματική απόσταση κάλυψης να μειώνεται περισσότερο από 40%.

3. Έμφαση στην προστασία και τα υλικά εξωτερικών χώρων: Σε παράκτιες περιοχές με συχνές βροχές και τυφώνες, πρέπει να χρησιμοποιούνται δονητές από χυτό αλουμίνιο σε συνδυασμό με ανθεκτικά στις καιρικές συνθήκες περιβλήματα UABS. Οι δονητές λεπτού φύλλου σιδήρου και τα συνηθισμένα πλαστικά περιβλήματα θα υποστούν διάβρωση και εισροή νερού μετά από 1-2 χρόνια, με αποτέλεσμα εξαιρετικά υψηλό κόστος συντήρησης με την πάροδο του χρόνου.

4. Επιλέξτε κατασκευαστές με εσωτερικές δυνατότητες Ε&Α και παραγωγής. Οι μεσάζοντες στερούνται έρευνας και ανάπτυξης, ποιοτικού ελέγχου και δεν μπορούν να παρέχουν προσαρμογή, αναφορές δοκιμών ή τεχνική υποστήριξη μετά την πώληση. Η απευθείας σύνδεση με αρχικούς κατασκευαστές επιτρέπει τη συγχρονισμένη παροχή βοηθητικών υλικών, προσαρμοσμένες παραμέτρους, γρήγορη εξυπηρέτηση μετά την πώληση και σταθερή παράδοση για παραγγελίες μεγάλου όγκου.

FAQ

Ε1: Ποιες ζώνες συχνοτήτων επικοινωνίας καλύπτει πλήρως αυτή η κεραία του σποτ; Υποστηρίζει 5G;

Α: Η κεραία λειτουργεί στις ζώνες συχνοτήτων 698-960 MHz και 1710-3600 MHz, πλήρως συμβατή με όλες τις ζώνες 2G GSM, 3G UMTS και 4G LTE. Υποστηρίζει τις κύριες εγχώριες ζώνες NR 5G N41/N78 καθώς και τις μεγάλες ζώνες 5G σε υπερπόντιες χώρες. Μια μεμονωμένη ανάπτυξη επιτρέπει τη συνεργατική κάλυψη 4G+5G χωρίς την ανάγκη σταδιακής αντικατάστασης κεραίας.

Ε2: Υποστηρίζει προσαρμογή OEM/ODM; Ποιες παράμετροι μπορούν να τροποποιηθούν;

Α: Ως εργοστάσιο στην πηγή, προσφέρουμε υπηρεσίες προσαρμογής πλήρους διαστάσεων: ρυθμιζόμενο κέρδος κεραίας, πλάτος δέσμης, τύπος υποδοχής (N/4.3-10), χρώμα περιβλήματος και λογότυπο μεταξωτής οθόνης σώματος. Για ειδικά έργα στενής ζώνης στο εξωτερικό, η ομάδα Ε&Α μας μπορεί να συντονίσει εκ νέου τον ταλαντωτή RF.

Ε3: Υποστηρίζει η εταιρεία επιτόπιους ελέγχους στο εργοστάσιο; Μπορεί να παρέχει έγγραφα προσόντων;

Α: Η Shenzhen Qianmu Communication Technology Co., Ltd. προσφέρει ξεναγήσεις στο εργοστάσιο στους επισκέπτες κατόπιν ραντεβού μία ημέρα νωρίτερα, επιτρέποντας την πρόσβαση στις εγκαταστάσεις παραγωγής, τις γραμμές παραγωγής και το εργαστήριο ραδιοσυχνοτήτων. Οι πλήρεις πιστοποιήσεις ISO, CE, FCC και RoHS, μαζί με αναφορές δοκιμών τρίτων, διατίθενται δωρεάν σε ηλεκτρονική μορφή. μπορούν να παρέχονται πρωτότυπα τυπωμένα αντίγραφα με επίσημες σφραγίδες για σκοπούς υποβολής προσφορών.
