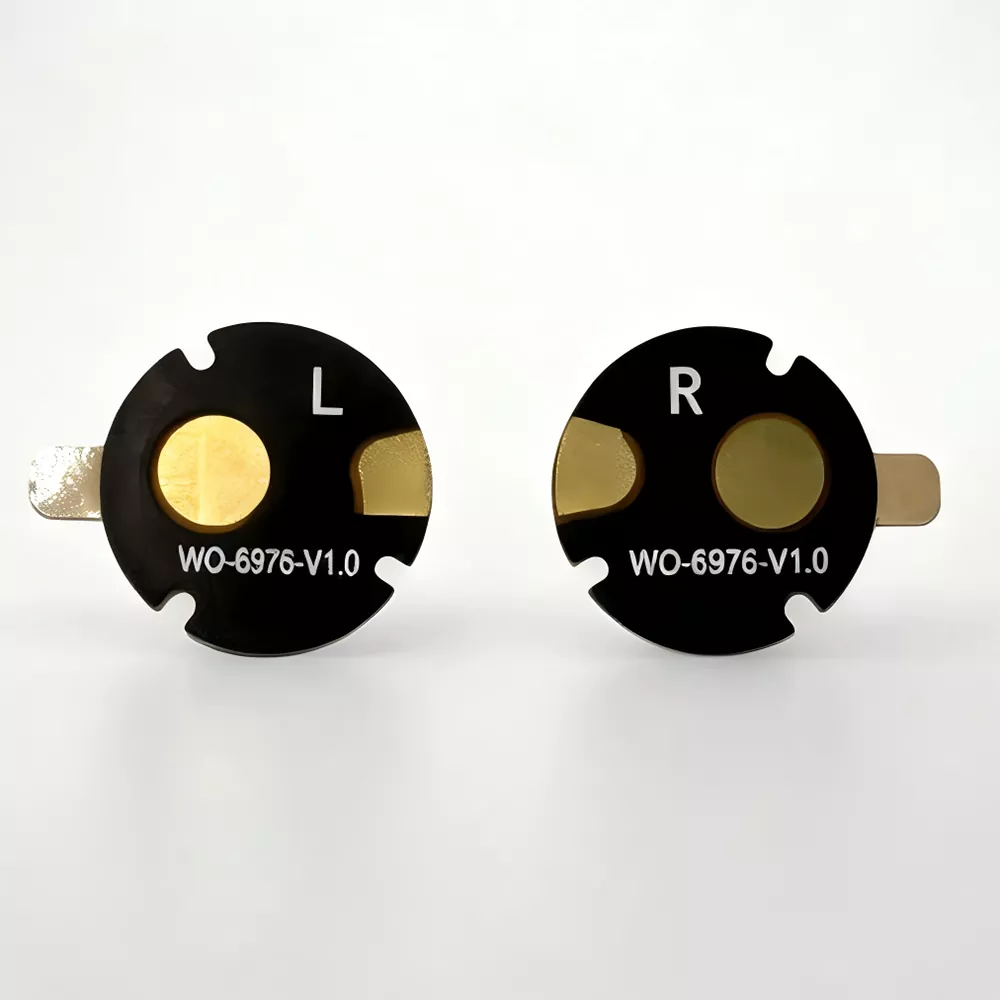

Οι εύκαμπτες κεραίες ακουστικών είναι μικροσκοπικά εξαρτήματα πομποδέκτη ραδιοσυχνοτήτων που χρησιμοποιούν εύκαμπτα υποστρώματα PI/LCP ως βάση, με αγώγιμα μοτίβα ακτινοβολίας που σχηματίζονται μέσω χάραξης. Είναι ειδικά σχεδιασμένα για ακουστικά Bluetooth TWS, ασύρματα ακουστικά πάνω από το αυτί και ακουστικά οστικής αγωγιμότητας με συμπαγείς εσωτερικές κοιλότητες. Σε αντίθεση με τις άκαμπτες κεραίες PCB ή ελατηρίων, οι εύκαμπτες κεραίες ακουστικών προσφέρουν εξαιρετική ευκαμψία και εξαιρετικά λεπτά προφίλ, επιτρέποντάς τους να συμμορφώνονται με τα εσωτερικά τοιχώματα των περιβλημάτων των ακουστικών, τις πλευρές της μπαταρίας και τα στελέχη αυτιού με ακανόνιστο σχήμα. Αυτό αντιμετωπίζει αποτελεσματικά προκλήσεις όπως ο περιορισμένος χώρος της κοιλότητας και η απόφραξη σήματος που προκαλείται από μεταλλικές κατασκευές.

Η Shenzhen Qianmu Communication Technology Co., Ltd., ως κατασκευαστής κεραιών με έδρα το Shenzhen, βασίζεται στο εργαστήριο ραδιοσυχνοτήτων που διαθέτει για να βελτιώνει συνεχώς τις λύσεις σχεδιασμού κεραιών ακουστικών και λειτουργεί ως αξιόπιστος προμηθευτής για πολλές μάρκες ακουστικών.

Αρχή Εργασίας

Είναι ουσιαστικά μικροσκοπικά στοιχεία επίπεδης ακτινοβολίας ραδιοσυχνοτήτων. Ηλεκτρικά σήματα υψηλής συχνότητας από την ασύρματη μονάδα ήχου μεταδίδονται στο κύκλωμα ακτινοβολίας της κεραίας, το οποίο τα μετατρέπει σε ηλεκτρομαγνητικά κύματα μέσω ηλεκτρομαγνητικής επαγωγής. Ταυτόχρονα, η κεραία συλλαμβάνει εξωτερικά ηλεκτρομαγνητικά κύματα Bluetooth και τα μετατρέπει ξανά σε ηλεκτρικά σήματα για μετάδοση στο κύριο τσιπ ελέγχου, επιτρέποντας αμφίδρομη μεταφορά δεδομένων ήχου μεταξύ smartphone και ακουστικών. Για να βελτιστοποιήσουμε την απόδοση σε σενάρια χρήσης ακουστικών, βελτιώσαμε το σημείο τροφοδοσίας της κεραίας και τη σχεδίαση αντιστοίχισης γείωσης για να μειώσουμε την απώλεια απορρόφησης σήματος που προκαλείται από το ανθρώπινο κεφάλι. Πραγματική περίπτωση δοκιμής: Για τα ίδια ακουστικά TWS, η αντικατάσταση μιας τυπικής κεραίας ελατηρίου με την ευέλικτη κεραία ακουστικών Qianmu αύξησε τη σταθερή απόσταση σύνδεσης μέσω ενός τοίχου από 3,2 μέτρα σε 6,1 μέτρα, μειώνοντας την πιθανότητα αποσύνδεσης κατά 72% (δεδομένα δοκιμής που συλλέγονται σε ανηχοϊκό θάλαμο διατίθενται κατόπιν αιτήματος δοκιμών φθοράς πραγματικού ανθρώπου.

Λίστα συμβατών συσκευών

Αυτή η ευέλικτη κεραία ακουστικών είναι ευρέως συμβατή με διάφορα ασύρματα τερματικά ήχου:

1. Ακουστικά TWS True Wireless Bluetooth (In-ear, Semi-in-ear)

2. Ακουστικά Bluetooth με ανοιχτή πλάτη, ακουστικά αγωγιμότητας αέρα

3. Ασύρματα ακουστικά οστικής αγωγιμότητας, ακουστικά Bluetooth με ζώνη λαιμού

4. Βοηθητικά ακουστικά λήψης ήχου, ακουστικά τύπου ασύρματου βοηθήματος ακοής

5. Φορητά ασύρματα ακουστικά συμπαγών ακουστικών με ενσωματωμένη λύση τροποποίησης

Βασικά σημεία πώλησης

1. Εξαιρετικά λεπτό και εύκαμπτο, σχεδιασμένο για να ταιριάζει στην ακραία στοίβαξη των ακουστικών

Διατίθεται σε πάχη 0,12–0,3 mm, με ελάχιστη ακτίνα κάμψης ≤1,5 ​​mm, υποστηρίζει δεκάδες χιλιάδες κύκλους ελαστικότητας χωρίς ρωγμές ή αποκόλληση χαλκού. Μπορεί να κολληθεί στα στελέχη των ακουστικών, στις πλευρές της μπαταρίας ή στα καμπύλα εσωτερικά τοιχώματα των περιβλημάτων, εξαλείφοντας την ανάγκη για επίπεδες περιοχές PCB και βοηθώντας τους δομικούς μηχανικούς να μειώσουν το μέγεθος των ακουστικών.

Πραγματική φωτογραφία: Δοκιμή κάμψης πολλαπλών γωνιών κεραίας σε πραγματικό χρόνο

2. Η σταθερή απόδοση RF μειώνει τις αποσυνδέσεις και την υστέρηση

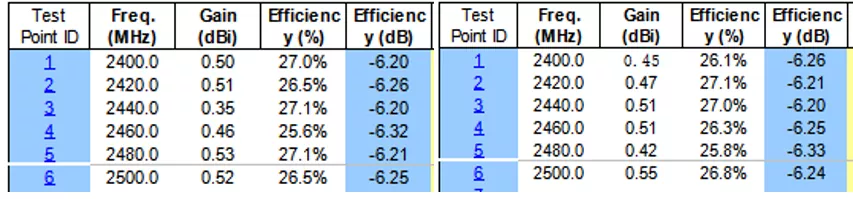

Η ομάδα Qianmu Communications RF ολοκλήρωσε την προσομοίωση αντιστοίχισης αντίστασης νωρίτερα, επιτυγχάνοντας κεραία ακουστικών VSWR ≤1,8 και υψηλή απόδοση ακτινοβολίας σήματος. Αυτό μετριάζει αποτελεσματικά την εξασθένηση του σήματος που προκαλείται από απόφραξη της κεφαλής κατά τη διάρκεια της φθοράς, μειώνοντας τον ηχητικό τραυλισμό σε σενάρια τρεξίματος και μετακίνησης.

3.Εξοπλισμένο με συγκολλητικό υπόστρωμα υψηλής θερμοκρασίας για εύκολη αυτοματοποιημένη συναρμολόγηση

Το πίσω μέρος της κεραίας διαθέτει κόλλα διπλής όψης ανθεκτικό στις υψηλές θερμοκρασίες, επιτρέποντας γρήγορη και ασφαλή στερέωση ξεκολλώντας απλά την προστατευτική μεμβράνη—δεν απαιτούνται κλιπ ή βίδες. Αυτός ο σχεδιασμός είναι ιδανικός για γρήγορη συναρμολόγηση σε εργοστασιακές γραμμές παραγωγής, μειώνοντας τον χρόνο εργασίας κατά την εγκατάσταση.

4. Υψηλή προσαρμογή (Πλεονέκτημα άμεσης προμήθειας από το εργοστάσιο)

Ως κατασκευαστής κεραίας ακουστικών στην Κίνα, υποστηρίζουμε την προσαρμογή 外形轮廓 (外形), συντονισμό ζώνης συχνοτήτων (κυρίως 2,4 GHz Bluetooth, επεκτάσιμο), μήκος καλωδίου, τύπο τερματικού (U.FL, επαφές με κονσέρβα) και υλικό υποστρώματος (PI για οικονομικής ποιότητας / LCP). Προσφέρουμε παραγωγή δειγμάτων για μικρές παρτίδες και αξιόπιστα χρονοδιαγράμματα παράδοσης για παραγγελίες μεγάλου όγκου.

5. Αυστηρός ποιοτικός έλεγχος, υψηλή συνέπεια

Κάθε παρτίδα κεραιών ακουστικών υποβάλλεται σε δειγματοληψία και δοκιμή σε ανηχοϊκό θάλαμο ραδιοσυχνοτήτων, καθώς και δοκιμές κυκλικής παλαίωσης και κάμψης υψηλής θερμοκρασίας, εξαλείφοντας τις διακυμάνσεις απόδοσης παρτίδας και καθιστώντας τα κατάλληλα για μακροχρόνια μαζική παραγωγή επώνυμων ακουστικών.

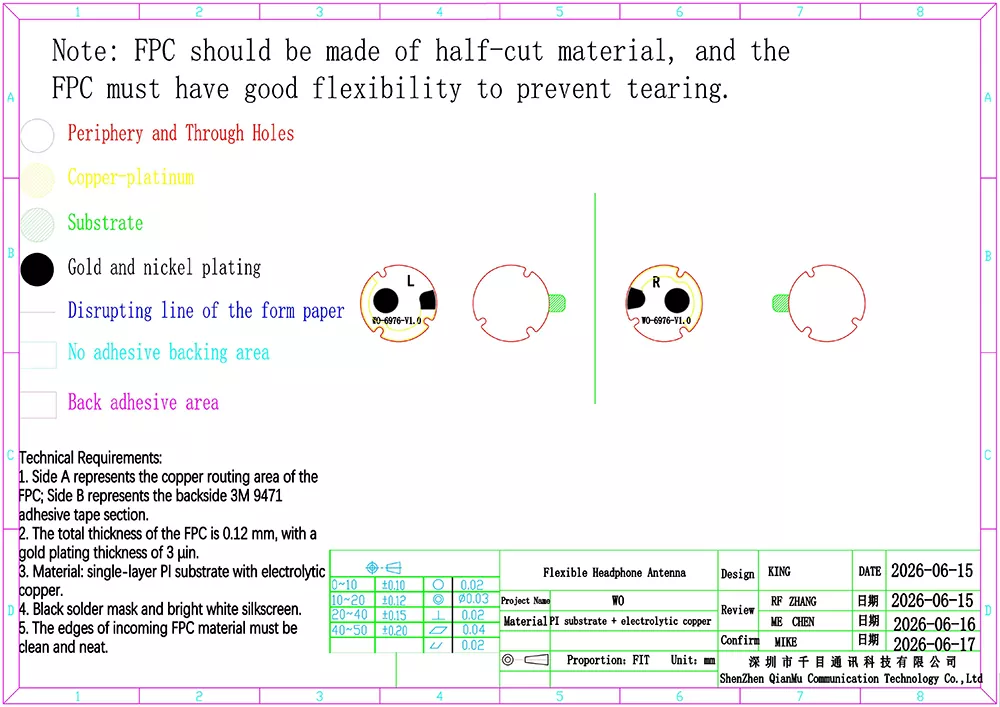

Τεχνικές Προδιαγραφές

Ευέλικτη κεραία ακουστικών έναντι κοινών λύσεων κεραίας στη βιομηχανία

Πολλοί κατασκευαστές ακουστικών δυσκολεύονται όταν επιλέγουν κεραίες, σχισμένες μεταξύ κεραιών ελατηρίου, άκαμπτων κεραιών PCB και κεραμικών κεραιών. Με βάση τις πραγματικές δοκιμές σε χιλιάδες έργα ακουστικών, έχουμε συγκεντρώσει μια σαφή και διαισθητική σύγκριση:

Εάν τα ακουστικά σας έχουν περιορισμένο εσωτερικό χώρο, ακανόνιστα σχήματα περιβλήματος ή απαιτούν υψηλή συνέπεια στη μαζική παραγωγή, η ευέλικτη κεραία ακουστικών είναι η βέλτιστη λύση. Ως πρωτότυπος κατασκευαστής με έδρα το Shenzhen, η Qianmu Communications μπορεί να βελτιστοποιήσει γρήγορα τη σχεδίαση της κεραίας σύμφωνα με το πρωτότυπό σας.

Εξοπλισμός δοκιμής ανηχοϊκού θαλάμου RF

Πώς να επιλέξετε τη σωστή εύκαμπτη κεραία ακουστικών

Πολλοί μηχανικοί προμηθειών ακουστικών συχνά κάνουν λάθη όταν επιλέγουν μοντέλα. Με βάση την πολυετή εμπειρία εξυπηρέτησης προμηθευτών, ακολουθούν τέσσερα βασικά κριτήρια επιλογής:

1. Δώστε προτεραιότητα στην επιβεβαίωση του διαθέσιμου εσωτερικού χώρου μέσα στο ακουστικό και παρέχετε τρισδιάστατα σχέδια του μήκους, του πλάτους, του ύψους και της δομής της κοιλότητας. Θα αξιολογήσουμε τις μέγιστες διαστάσεις της κεραίας και τις επιτρεπόμενες περιοχές κάμψης. Μην αγοράζετε απευθείας τυπικές κεραίες εκτός ραφιού, καθώς αυτό είναι πολύ πιθανό να οδηγήσει σε κακή απόδοση σήματος.

2. Καθορίστε με σαφήνεια τους στόχους περιβαλλοντικής χρήσης. Για προϊόντα που στοχεύουν αθλητικά και ακουστικά εξωτερικού χώρου, επιλέξτε εκδόσεις βελτιστοποιημένες για αντοχή στην κάμψη και αντοχή στους κραδασμούς. για προϊόντα εξαγωγής, επιβεβαιώστε εκ των προτέρων τις απαιτήσεις περιβαλλοντικής πιστοποίησης της αγοράς-στόχου.

3. Δώστε προσοχή στις υπηρεσίες υποστήριξης συντονισμού ραδιοσυχνοτήτων — η απλή αγορά μιας ευέλικτης κεραίας ακουστικών δεν εγγυάται τη χρηστικότητα! Χωρίς την κατάλληλη αντιστοίχιση και συντονισμό κεραίας, ακόμη και τα καλύτερα υλικά μπορούν να οδηγήσουν σε καθυστέρηση απόδοσης. Επιλέξτε έναν κατασκευαστή με εσωτερικούς μηχανικούς ραδιοσυχνοτήτων και όχι απλώς έναν μεσάζοντα.

4. Στείλτε μας ένα δείγμα για δοκιμή πριν από την επίσημη παραγγελία. Θα παράγουμε πρωτότυπες κεραίες για επιτόπια δοκιμή από τον πελάτη. Η μαζική παραγωγή θα ξεκινήσει μόνο μετά από επιτυχείς δοκιμές, ελαχιστοποιώντας τους κινδύνους ανάπτυξης.

FAQ

Ε1: Η κεραία των ακουστικών υποστηρίζει προσαρμοσμένο μέγεθος;

Α: Ναι, υποστηρίζουμε την προσαρμογή. Ως εργοστάσιο, μπορούμε να διαμορφώσουμε και να προσαρμόσουμε τις εξωτερικές διαστάσεις, το μήκος καλωδίου και τον τύπο ακροδεκτών σύμφωνα με την εσωτερική δομή του ακουστικού. Μπορείτε να παρέχετε σχέδια 2D/3D και θα αξιολογήσουμε το σχέδιο και θα παράγουμε δείγματα.

Ε2: Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ) για κεραίες ακουστικών;

Α: Τυπικές κεραίες ακουστικών με χαμηλό MOQ. Προσαρμοσμένα δείγματα διαθέσιμα σε μικρές ποσότητες και MOQ για παραγγελίες μαζικής παραγωγής μπορούν να αποτελέσουν αντικείμενο διαπραγμάτευσης. Μη διστάσετε να επικοινωνήσετε με την ομάδα πωλήσεών μας για ερωτήσεις.

Ε3: Μπορείτε να παράσχετε μια αναφορά δοκιμής ραδιοσυχνοτήτων κεραίας;

Α: Ναι. Κάθε παρτίδα προϊόντων συνοδεύεται από δεδομένα εργοστασιακών δοκιμών και μπορούμε επίσης να παρέχουμε αναφορές επιθεώρησης τρίτων κατόπιν αιτήματος του πελάτη, διασφαλίζοντας την πλήρη ιχνηλασιμότητα της τεκμηρίωσης.

Ε4: Μπορεί η κεραία του ακουστικού να είναι συμβατή με μονάδα Bluetooth 5.3;

Α: Πλήρως συμβατό. Η ευέλικτη κεραία ακουστικών λειτουργεί στην τυπική ζώνη ISM 2.4G και είναι συμβατή με ολόκληρη τη σειρά μονάδων ήχου Bluetooth 5.0/5.1/5.2/5.3.

Ε5: Ποια έγγραφα μπορούν να παρέχονται για την εξαγωγή προϊόντων;

Α: Μπορούμε να παρέχουμε προφορικά τιμολόγια, λίστες συσκευασίας, αναφορές RoHS και CE, άδειες επιχειρήσεων και άλλα έγγραφα για την ικανοποίηση των απαιτήσεων εκτελωνισμού σε διάφορες χώρες.
