Κοινόχρηστη κεραία ποδηλάτου

Η Shared Bike Antenna είναι μια αποκλειστική κεραία IoT RF που έχει σχεδιαστεί ειδικά για να ενσωματώνεται στο περίβλημα έξυπνης κλειδαριάς των κοινόχρηστων ποδηλάτων και ηλεκτρονικών ποδηλάτων. Δεν απαιτεί εξωτερική έκθεση πέρα ​​από το περίβλημα της συσκευής, αντίθετα τοποθετείται απευθείας γύρω από την πλακέτα κλειδαριάς ή σε δεσμευμένο εσωτερικό χώρο στο περίβλημα της κλειδαριάς. Λόγω του περιορισμένου εσωτερικού χώρου των έξυπνων κλειδαριών και των ηλεκτρομαγνητικών παρεμβολών από μεταλλικά περιβλήματα, μπαταρίες, κινητήρες και εξαρτήματα της κύριας πλακέτας, οι συμβατικές εσωτερικές κεραίες εκτός ραφιού υφίστανται σημαντική εξασθένηση του σήματος κατά την εγκατάσταση. Αυτό οδηγεί σε καθυστερημένη αναφορά του οχήματος, μετατόπιση θέσης, μη φυσιολογική κατανάλωση ενέργειας ύπνου και, τελικά, υψηλότερο λειτουργικό κόστος συντήρησης. Η κεραία της Qianmu Communications έχει βελτιστοποιηθεί ειδικά και ρυθμιστεί για το περίπλοκο ηλεκτρομαγνητικό περιβάλλον μέσα στα περιβλήματα κλειδαριάς, εξασφαλίζοντας σταθερή επικοινωνία και έξοδο σήματος θέσης μέσα σε περιορισμένες, κλειστές κοιλότητες. Χρησιμεύει ως βασικό εξάρτημα υποστήριξης για λύσεις έξυπνης κλειδαριάς σε κοινόχρηστα δίτροχα οχήματα.

Αρχή Εργασίας

1. Η κεντρική πλακέτα έξυπνης κλειδαριάς εξάγει ένα σήμα RF μέσω της θύρας RF, το οποίο μεταδίδεται μέσω ενός καλωδίου τροφοδοσίας στην ενσωματωμένη κεραία του κοινόχρηστου ποδηλάτου για ακτινοβολία.

2. Η μονάδα ακτινοβολίας μετατρέπει τα ηλεκτρικά σήματα σε ηλεκτρομαγνητικά κύματα, τα οποία διεισδύουν στο περίβλημα της πλαστικής κλειδαριάς και ακτινοβολούν προς τα έξω, μεταδίδοντας τη θέση του οχήματος, την κατάσταση κλειδώματος, τη στάθμη της μπαταρίας και τις πληροφορίες σφάλματος σε μια πλατφόρμα διαχείρισης που βασίζεται σε σύννεφο.

3. Λάβετε εντολές απομακρυσμένου ξεκλειδώματος και κλειδώματος από το σταθμό βάσης, μετατρέψτε τα εναέρια ηλεκτρομαγνητικά κύματα ξανά σε ηλεκτρικά σήματα και μεταδώστε τα στην κεντρική πλακέτα.

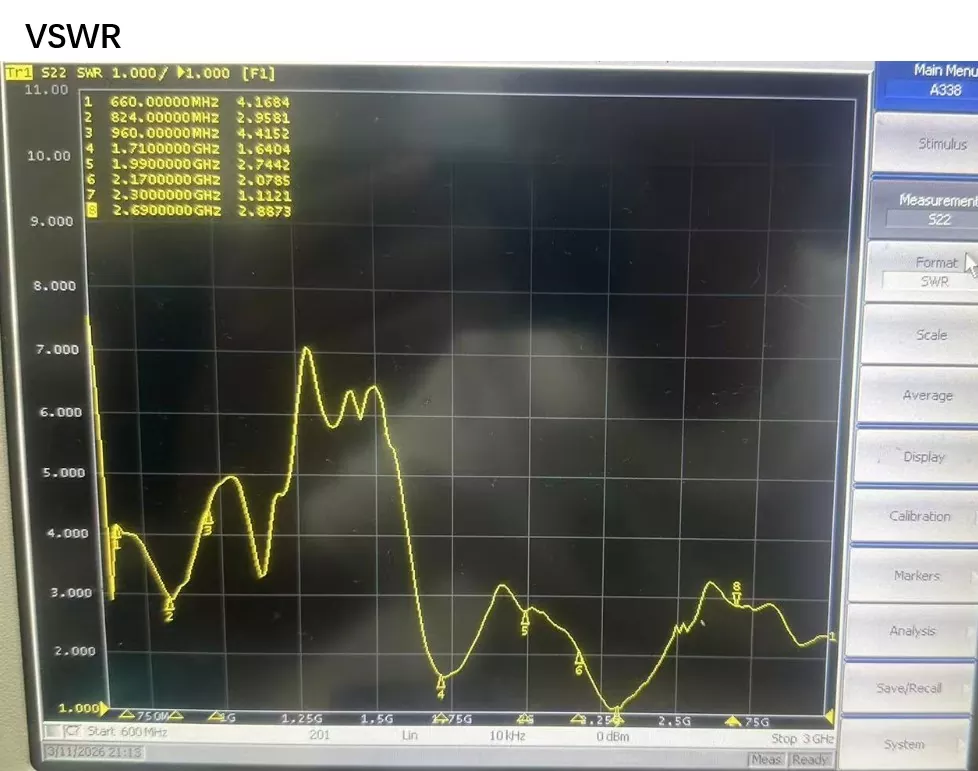

4. Ο συντονισμός σύνθετης αντίστασης εκτελείται για την αντιμετώπιση εσωτερικών παρεμβολών μετάλλου και μπαταρίας, διατηρώντας μια τυπική σύνθετη αντίσταση 50Ω σε περιορισμένους χώρους, μειώνοντας την απώλεια ηχούς, καταστέλλοντας την μη φυσιολογική κατανάλωση ενέργειας και επεκτείνοντας τη διάρκεια ζωής της μπαταρίας λιθίου της συσκευής.

Συμβατό με υποστηριζόμενες συσκευές

· NBIoT Smart Bike Lock

· Κοινόχρηστο ηλεκτρικό ποδήλατο 4G Cat.1 Mainboard Central Lock

· Εσωτερική μονάδα επικοινωνίας IoT για κοινόχρηστα ηλεκτρικά σκούτερ

· Κοινόχρηστα σκούτερ και συσκευές κινητικότητας με ενσωματωμένα τερματικά επικοινωνίας

· Μικρή κλειδαριά IoT εξωτερικού χώρου, κλειδαριά ντουλαπιού με ενσωματωμένη μονάδα

Βασική τεχνολογία του προϊόντος

1. Σχεδιασμός συντονισμού κατά των παρεμβολών κοιλότητας: Ειδικά βαθμονομημένος σε ανηχοϊκό θάλαμο για την αντιμετώπιση ηλεκτρομαγνητικών παρεμβολών από εσωτερικά μεταλλικά περιβλήματα, μπαταρίες λιθίου και πλακέτες κυκλωμάτων σε έξυπνες κλειδαριές. Διατηρεί σταθερή απόδοση ακτινοβολίας ακόμη και σε περιορισμένους, κλειστούς χώρους, αποτρέποντας αποτελεσματικά τις διακυμάνσεις του σήματος που προκαλούνται από το εσωτερικό περιβάλλον της κλειδαριάς.

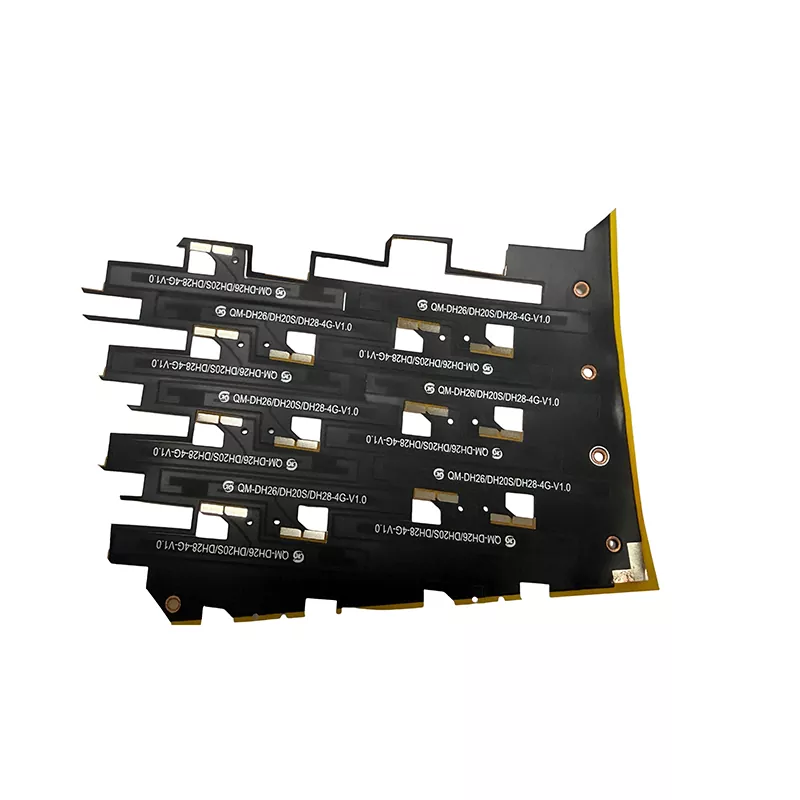

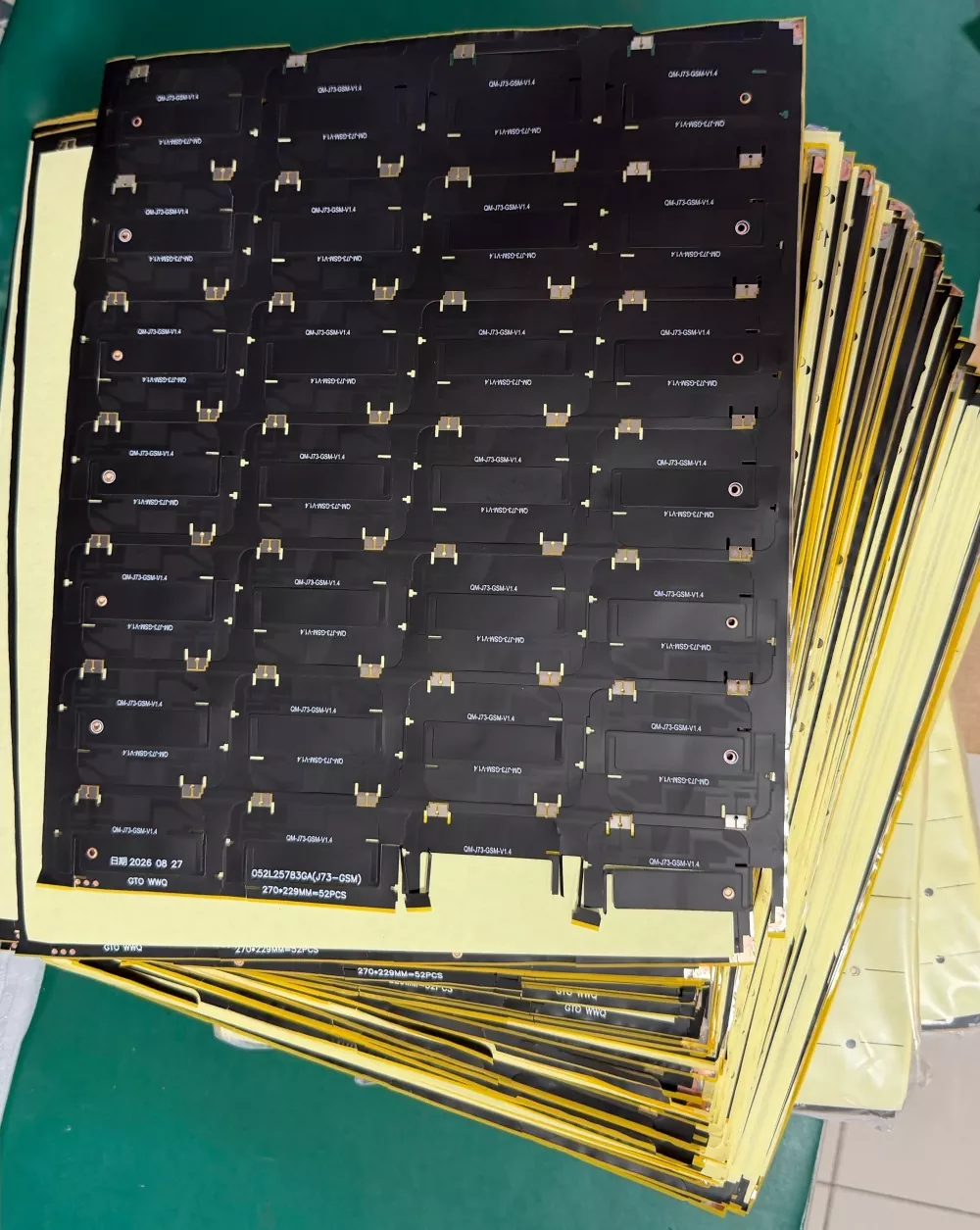

2. Συμπαγής και λεπτή σχεδίαση, ιδανική για στενούς χώρους μέσα στις κλειδαριές: διατίθεται σε πολλαπλά μεγέθη και διαμορφώσεις, με εύκαμπτες επιλογές κεραίας FPC, κεραμικών, ελατηρίων και PCB που ταιριάζουν σε διάφορες διαστάσεις εσωτερικής κλειδαριάς. Καταλαμβάνει ελάχιστο χώρο κοιλότητας, διευκολύνοντας τους δομικούς μηχανικούς να ενσωματωθούν στα σχέδια.

3. Χαρακτηριστικά κατά των κραδασμών και της κόπωσης: Τα κοινόχρηστα ποδήλατα συχνά αντιμετωπίζουν ανώμαλους δρόμους και παρατεταμένους κραδασμούς, που μπορούν εύκολα να οδηγήσουν σε σπάσιμο του καλωδίου τροφοδοσίας ή σε αποκόλληση της άρθρωσης συγκόλλησης. Η Κοινόχρηστη Κεραία Ποδηλάτου ενσωματώνει ενίσχυση ρυθμιστή τάσης στο σημείο εξόδου του καλωδίου και η εύκαμπτη έκδοση FPC περιλαμβάνει πρόσθετες πλάκες ενίσχυσης από χάλυβα. Μετά από 500 ώρες προσομοίωσης δοκιμών αξιοπιστίας δόνησης δρόμου, μειώνει σημαντικά τα ελαττώματα παραγωγής, όπως σπασμένα καλώδια.

4. Βελτιστοποίηση ραδιοσυχνοτήτων χαμηλής κατανάλωσης: Η βελτιστοποίηση της απώλειας σύνδεσης ραδιοσυχνοτήτων μειώνει την κατανάλωση ισχύος μετάδοσης της συσκευής σε σύνθετα εσωτερικά περιβάλλοντα, μειώνει τη συνολική χρήση ενέργειας του συστήματος, επεκτείνει τους κύκλους αντικατάστασης μπαταριών για μεμονωμένα οχήματα και μειώνει τη συχνότητα της επιτόπιας συντήρησης.

5. Ευέλικτες δυνατότητες προσαρμογής και ανάπτυξης: Μπορεί να ρυθμιστεί ειδικά σύμφωνα με τις διαστάσεις στέγασης του πελάτη και τη διάταξη εσωτερικού εξαρτήματος. Υποστηρίζει ενιαία επικοινωνία ή ενσωματωμένες κεραίες διπλής λειτουργίας που συνδυάζουν επικοινωνία και εντοπισμό θέσης GNSS. Το μήκος του καλωδίου, ο τύπος σύνδεσης και η ζώνη συχνοτήτων λειτουργίας είναι όλα ρυθμιζόμενα.

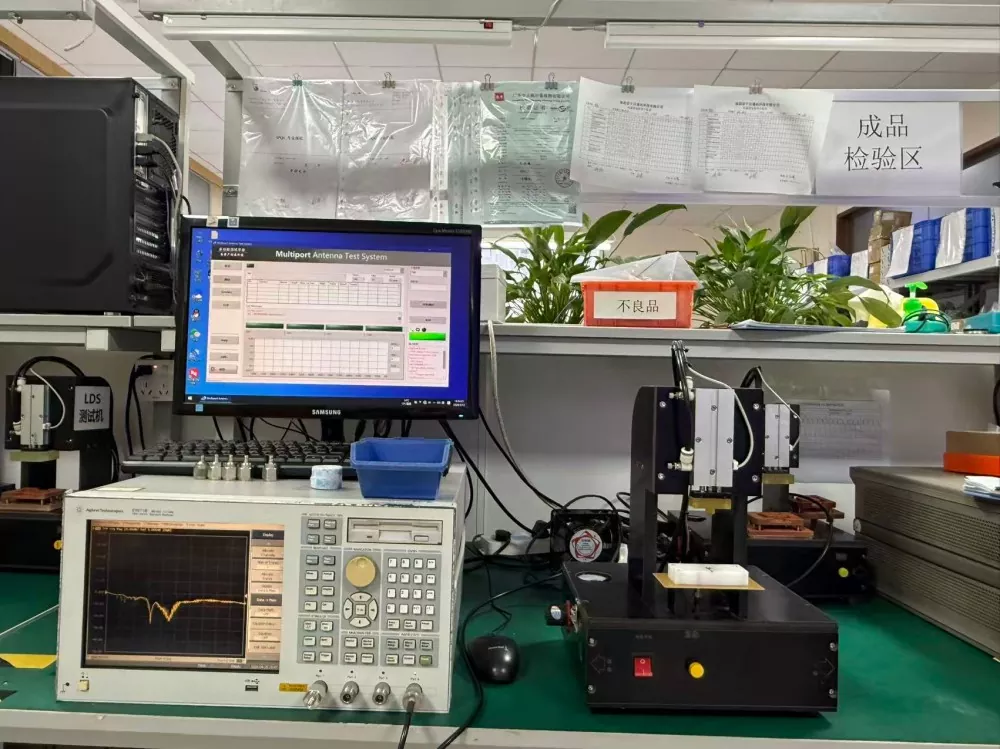

6. Ποιότητα ανιχνεύσιμη και επαληθεύσιμη: Κάθε παρτίδα προϊόντων διατηρεί αναφορές δοκιμών ανηχοϊκού θαλάμου μικροκυμάτων και αρχεία δειγματοληψίας δοκιμών γήρανσης. Για μαζική προμήθεια έργου, τα πραγματικά δεδομένα μέτρησης μπορούν να παρέχονται μαζί με την αποστολή για να πληρούνται οι απαιτήσεις αποδοχής του έργου. Ως προμηθευτής με ανεξάρτητες δυνατότητες Ε&Α, μπορούμε να παραδώσουμε πολλαπλές επαναλήψεις πρωτοτύπων κατά το στάδιο του δείγματος.

Πώς να επιλέξετε μια κοινόχρηστη κεραία ποδηλάτου

1. Αποσαφηνίστε τις ζώνες συχνοτήτων και τις λειτουργικές απαιτήσεις: Επιβεβαιώστε εάν το έργο είναι NB-IoT ή 4G Cat.1 και εάν απαιτείται ενσωματωμένη διπλή τοποθέτηση Beidou-GPS. Οι κοινόχρηστες κεραίες ποδηλάτου με πανομοιότυπες εμφανίσεις αλλά αταίριαστες ζώνες συχνοτήτων θα έχουν ως αποτέλεσμα κακή πραγματική απόδοση όταν χρησιμοποιούνται μέσα στις κλειδαριές.

2. Αξιολογήστε το περιβάλλον της εσωτερικής κοιλότητας: λάβετε υπόψη το μέγεθος του εσωτερικού χώρου, τα γύρω μεταλλικά εξαρτήματα και την τοποθέτηση της μπαταρίας. Μην βασίζεστε αποκλειστικά σε παραμέτρους γυμνών εξαρτημάτων κεραίας. Οι πραγματικές μετρήσεις πρέπει να πραγματοποιούνται μετά την πλήρη συναρμολόγηση του περιβλήματος, καθώς τα γυμνά δεδομένα πλακέτας δεν μπορούν να αντιπροσωπεύουν την πραγματική απόδοση σε πραγματικά έργα.

3. Επιβεβαιώστε τις δομικές απαιτήσεις: διαθέσιμες διαστάσεις χώρου, μέθοδος εγκατάστασης και τοποθέτησης, μοντέλο συνδετήρα και επιτρεπόμενο μήκος καλωδίου εκ των προτέρων για να αποφύγετε την αγορά εξαρτημάτων που δεν μπορούν να συναρμολογηθούν.

4. Δώστε προτεραιότητα σε κατασκευαστές με δυνατότητες συντονισμού RF. Τα γενόσημα προϊόντα εκτός ραφιού ενδέχεται να μην είναι συμβατά με το σώμα της κλειδαριάς σας. ένα φυσικό εργοστάσιο μπορεί να συντονίσει εκ νέου και να βελτιστοποιήσει ειδικά για την κοιλότητα κλειδαριάς σας, ενώ οι έμποροι συνήθως δεν μπορούν να επιτύχουν βελτιστοποίηση σε επίπεδο κοιλότητας.

FAQ

Ε1: Το υψηλότερο κέρδος κεραίας σημαίνει πάντα καλύτερη απόδοση;

Α: Όχι. Οι ενσωματωμένες κεραίες είναι περιορισμένες μέσα σε μια στενή μεταλλική κοιλότητα. Η απλή επιδίωξη υψηλού κέρδους μπορεί να οδηγήσει σε αναντιστοιχία σύνθετης αντίστασης, η οποία με τη σειρά της προκαλεί απότομη αύξηση στη συνολική κατανάλωση ενέργειας. Για τα κοινόχρηστα ποδήλατα, η ενσωματωμένη κεραία πρέπει να εξισορροπεί πολλούς παράγοντες, όπως το περιβάλλον της κοιλότητας, την κατανάλωση ενέργειας, την αντοχή σε κραδασμούς και το μέγεθος, που απαιτούν αντιστοίχιση και ρύθμιση με βάση το σχεδιασμό του αμαξώματος της κλειδαριάς σας.

Ε2: Ποια είναι τα πλεονεκτήματα και τα μειονεκτήματα των ενσωματωμένων κεραιών σε σύγκριση με τις εξωτερικές κεραίες;

Α: Πλεονεκτήματα των ενσωματωμένων κεραιών: καθαρή εμφάνιση της συσκευής χωρίς εκτεθειμένα εξαρτήματα, εξαλείφοντας τους κινδύνους ζημιάς, θραύσης ή απώλειας που σχετίζονται με εξωτερικές κεραίες. Μειονεκτήματα: μεγαλύτερη παρεμβολή από εσωτερικά μεταλλικά μέρη μέσα στο περίβλημα της κλειδαριάς, που απαιτεί μεγαλύτερη ακρίβεια στον συντονισμό της κεραίας. Εάν το έργο σας περιλαμβάνει εγκατάσταση μεγάλης κλίμακας σε πολυώροφα κτίρια ή υπόγεια γκαράζ, είναι απαραίτητη η διεξοδική επιτόπια δοκιμή και αξιολόγηση.

Ε3: Μπορούμε να κάνουμε μια επικοινωνία 4G + GPS BeiDou διπλής λειτουργίας κοινόχρηστη κεραία ποδηλάτου;

Α: Υποστηρίζεται. Ο ενσωματωμένος σχεδιασμός διπλής κεραίας μειώνει την εσωτερική καλωδίωση και οι σύνδεσμοι και τα καλώδια μπορούν να προσαρμοστούν ανάλογα με τις ανάγκες.

Ε4: Ποια είναι η πολιτική εγγύησης προϊόντος;

Α: Υπό κανονική εγκατάσταση και χρήση, παρέχουμε εγγύηση για ηλεκτρικά σφάλματα του ίδιου του προϊόντος που δεν οφείλονται σε ανθρώπινη ζημιά. Ωστόσο, ζητήματα που προκύπτουν από λανθασμένη εγκατάσταση, βίαιο τράβηγμα καλωδίων ή ζημιά που προκαλείται από συμπίεση κατά τη συναρμολόγηση δεν καλύπτονται από την εγγύηση. Θα παρέχουμε επίσης οδηγίες εγκατάστασης για την αποφυγή τέτοιων προβλημάτων.
