Κεραία οροφής

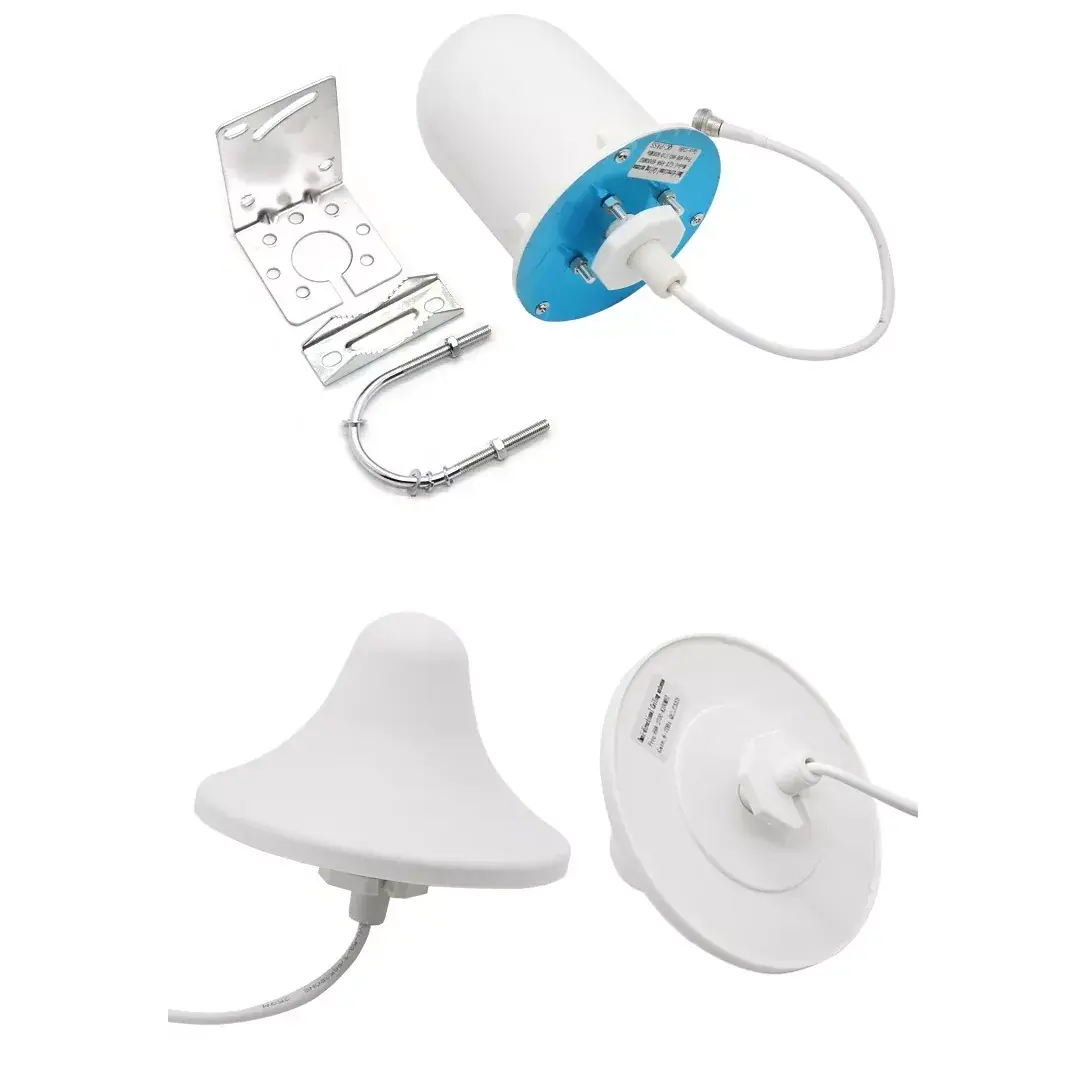

Οι κεραίες οροφής είναι πανκατευθυντικές κεραίες ραδιοσυχνοτήτων που τοποθετούνται στην οροφή εσωτερικού χώρου. Η αυτοαναπτυσσόμενη κεραία οροφής της Qianmu Communication διαθέτει ενσωματωμένο κυκλικό σχέδιο οροφής, με ταλαντωτές από καθαρό χαλκό ακριβείας και εξαιρετικά απομονωμένες πλάκες ανακλαστήρα στο εσωτερικό, και είναι μια παθητική κεραία ευρείας ζώνης επικοινωνίας. Το προϊόν μπορεί να ενσωματωθεί απευθείας στην οροφή για να επιτύχει ομοιόμορφη ακτινοβολία σήματος 360°, λαμβάνοντας υπόψη τόσο την αισθητική εγκατάστασης όσο και την ικανότητα πλήρους κάλυψης, και είναι ευρέως συμβατό με εσωτερικά συστήματα WiFi, Bluetooth, ενίσχυση σήματος 4G και συστήματα δικτύωσης ολόκληρου του σπιτιού. Η κεραία επικοινωνίας στην οροφή Qianmu, με ταλαντωτή καθαρού χαλκού + διαδικασία στέγασης ABS επιβραδυντικό φλόγας, είναι απόλυτα συμβατή με διάφορα εμπορικά έργα δικτύωσης εσωτερικών χώρων, όπως ξενοδοχεία, κτίρια γραφείων, εμπορικά κέντρα, εργοστάσια κ.λπ.

Αρχή λειτουργίας

Η κεραία επικοινωνίας χιλιάδων ματιών, τοποθετημένη στην οροφή, επιτυγχάνει σταθερή μετάδοση και λήψη σήματος μέσω του διπλού μηχανισμού ακτινοβολίας ταλαντωτή ομοαξονικής τροφοδοσίας και συσσωμάτωσης ανάκλασης πυθμένα. Η εσωτερική δομή χωρίζεται σε τέσσερα στρώματα: σύνδεσμος τροφοδοσίας, ταλαντωτής ακτινοβολίας, ανακλαστήρας απομόνωσης και προστατευτικό περίβλημα. Κάθε παράμετρος απόδοσης μετράται στον ανηχοϊκό θάλαμο, δεν επισημαίνονται ψευδείς παράμετροι:

1. Αρχή συντονισμού ταλαντωτή ευρείας ζώνης: Χρησιμοποιώντας δακτυλιοειδείς πανκατευθυντικούς ταλαντωτές χαλκού, που καλύπτουν τις διπλές τυπικές ζώνες συχνοτήτων WiFi των 2400-2500 MHZ και 5150-5850 MHZ, το στάσιμο κύμα της ζώνης συχνοτήτων που μετρήθηκε είναι συνολικά ≤ η ζώνη συχνότητας δεν θα υπάρχει πλήρης ανταπόκριση. κατάσταση όπου η ζώνη συχνοτήτων 5G δεν μπορεί να βρεθεί σε ορισμένες περιοχές.

2. Συγκέντρωση κύματος ανάκλασης κάτω: Μια μεταλλική οπίσθια πλάκα ανάκλασης προστίθεται στο κάτω μέρος της κεραίας για να εξουδετερώσει την απώλεια σήματος που προκαλείται από τη μεταλλική καρίνα οροφής και το πάνελ αλουμινίου οροφής προς τα πάνω. Η μετρούμενη κατακόρυφη εξασθένηση του σήματος προς τα κάτω μειώνεται κατά 70%, το 90% της ασύρματης ενέργειας ακτινοβολείται στον εσωτερικό χώρο και η απόσταση κάλυψης αυξάνεται κατά 30% με την ίδια ισχύ.

3. Μηχανισμός ομοιόμορφης ακτινοβολίας 360°: Συμμετρική διάταξη κυκλικών ταλαντωτών, οριζόντια διακύμανση ακτινοβολίας ≤1,2dB, κανένα πρόβλημα ανισορροπίας κάλυψης ισχυρού σήματος στη μία πλευρά και κανένα δίκτυο από την άλλη πλευρά, μετρημένη διαφορά ισχύος σήματος σε ακτίνα 10 μέτρων όχι μεγαλύτερη από 5 dBm.

4. Σχεδιασμός δομής απομόνωσης κατά των παρεμβολών: Ένα πρόσθετο απορροφητικό στρώμα βαμβακιού προστίθεται στο εσωτερικό του περιβλήματος για την απομόνωση του ηλεκτρομαγνητικού θορύβου που δημιουργείται από διακόπτες και καλώδια στην αίθουσα υπολογιστών πάνω από την οροφή. Σε σενάρια πυκνής δικτύωσης AP, οι παρεμβολές συν-συχνότητας μειώνονται κατά 40% και η ταχύτητα δικτύου πολλών χρηστών που συνδέονται ταυτόχρονα δεν μειώνεται σημαντικά.

5. Ευρεία δομή υλικού σταθερότητας στη θερμοκρασία: Φλόγα επιβραδυντικό περίβλημα ABS + ταλαντωτής εξ ολοκλήρου από χαλκό, δοκιμασμένο για 72 ώρες γήρανσης υψηλής και χαμηλής θερμοκρασίας από -30 °C έως +65 °C, ταλαντωτής χωρίς οξείδωση, σφάλμα απόκλισης συχνότητας ≤±3MHz, η απόδοση δεν μειώνεται σε μακροπρόθεσμο περιβάλλον υψηλής θερμοκρασίας κλειστής οροφής.

Συμβατό με υποστηρικτικό εξοπλισμό

Αυτή η κεραία που τοποθετείται στην οροφή είναι συμβατή με τη συντριπτική πλειονότητα των συσκευών ασύρματης επικοινωνίας εσωτερικού χώρου στην αγορά. Οι μηχανικές τροποποιήσεις δεν απαιτούν πρόσθετα εξαρτήματα προσαρμογέα και μπορούν να συνδεθούν απευθείας για χρήση:

1. Εμπορικές ασύρματες συσκευές: Enterprise ασύρματο AP διπλής ζώνης, δρομολογητής WiFi υψηλής ισχύος, ασύρματος ελεγκτής AC ξενοδοχείου, ασύρματος δρομολογητής οροφής

2. Εξοπλισμός βελτίωσης σήματος: ενισχυτής σήματος 2.4G/5G, εσωτερικός μικρο σταθμός βάσης 4G/5G, επαναλήπτης σήματος κινητού τηλεφώνου, πύλη ενίσχυσης Bluetooth

3. Εξοπλισμός δικτύωσης Iot: πύλη Bluetooth, σταθμός βάσης συλλογής εσωτερικών χώρων LoRa, πύλη βιομηχανικών αισθητήρων 2.4G, κεντρικός υπολογιστής ελέγχου iot πανεπιστημιούπολης

4. Εξαρτήματα μηχανικής ασθενούς ρεύματος: διαιρέτης ισχύος ραδιοσυχνοτήτων, συζεύκτης, εσωτερικός τροφοδότης, μονάδα επέκτασης δικτύου κουτιού ασθενούς ρεύματος

Πλήρης οδηγός εγκατάστασης και χρήσης

(1) Βασικά σημεία για τον προγραμματισμό προεγκατάστασης

1. Σχεδιασμός τοποθεσίας: Σε ανοιχτούς χώρους, κάθε κεραία οροφής έχει αποτελεσματική ακτίνα κάλυψης 8-12 μέτρα. Σε δωμάτια ξενοδοχείων με πολλά χωρίσματα τοποθετείται μία κεραία κάθε 6-8 μέτρα.

2. Αποφυγή οροφής: Εγκαταστήστε για να αποφύγετε μεταλλικούς σωλήνες, ισχυρά ηλεκτρικά καλώδια και συσκευές διανομής στο εσωτερικό της οροφής για να μειώσετε τις ηλεκτρομαγνητικές παρεμβολές.

3. Απαιτήσεις καλωδίωσης: Χρησιμοποιήστε τυπικούς τροφοδότες RF 50Ω, με κάθε μήκος τροφοδότη να ελέγχεται εντός 15 μέτρων για να αποφύγετε την υπερβολική απώλεια σήματος.

(2) Βήμα-βήμα διαδικασία για εγκατάσταση οροφής

1. Διάτρηση: Δημιουργήστε μια κυκλική τρύπα διαμέτρου 30 mm στην οροφή από γυψοσανίδα/αλουμίνιο μέσω του τροφοδότη ραδιοσυχνοτήτων.

2. Καλωδίωση: Συνδέστε το ένα άκρο του τροφοδότη στη διεπαφή SMA στο πίσω μέρος της κεραίας που είναι τοποθετημένη στην οροφή και σφίξτε την για να αποφύγετε τη χαλάρωση.

3. Στερέωση: Σπρώξτε το κύριο σώμα της κεραίας από κάτω από την οροφή μέσα στην τρύπα, με το πίσω κούμπωμα στην κορυφή του πλαισίου οροφής, κλειδώνοντας και στερεώνοντας αυτόματα.

4. Πίσω άκρο σύνδεσης: Συνδέστε το άλλο άκρο του τροφοδότη στο ασύρματο AP, τη θύρα RF του ενισχυτή σήματος και την τροφοδοσία στη συσκευή.

5. Πραγματική μέτρηση και αποδοχή: Χρησιμοποιήστε έναν ελεγκτή σήματος για να ελέγξετε την ισχύ του σήματος της περιοχής κάλυψης. Το εύρος από -40 έως -70 DBM θεωρείται ειδική κάλυψη.

(3) Σημειώσεις μετά τη συντήρηση

1. Ελέγχετε κάθε έξι μήνες για χαλαρά κλιπ κεραίας και οξειδωμένους συνδέσμους τροφοδοσίας.

2. Σε υγρά υπόγεια και Ρυθμίσεις κουζίνας, αφαιρέστε και καθαρίστε το περίβλημα για αφαίρεση σκόνης κάθε χρόνο για να αποφύγετε τη συσσώρευση σκόνης που επηρεάζει την απόδοση της ακτινοβολίας.

3. Μην στοιβάζετε μεταλλικά φύλλα ή καλώδια πάνω από την κεραία, γεγονός που θα μειώσει σημαντικά το εύρος ασύρματης κάλυψης.

Συχνές Ερωτήσεις Συχνές Ερωτήσεις

Ε1: Με ποιες συσκευές είναι συμβατή αυτή η κεραία οροφής;

A1: Η κεραία επικοινωνίας στην οροφή Qianmu είναι συμβατή με τη συντριπτική πλειονότητα των συσκευών διασύνδεσης RF 50 Ω, όπως ασύρματα ap διπλής ζώνης, ενισχυτές σήματος WiFi υψηλής ισχύος, μικρο-σταθμούς βάσης εσωτερικού χώρου 4G κ.λπ. Μπορεί να συνδυαστεί άμεσα για εμπορικά έργα ασύρματης κάλυψης σε ξενοδοχεία και κτίρια γραφείων.

Ε2: Χρειάζεστε επαγγελματικά εργαλεία για την εγκατάσταση της κεραίας οροφής; Μπορεί ένα άτομο να κάνει τη δουλειά;

A2: Δεν απαιτούνται πολύπλοκα εργαλεία. Απαιτείται μόνο ένα μικρό ηλεκτρικό τρυπάνι για να δημιουργηθούν τρύπες και η δομή κουμπώματος είναι σταθερή. Ένα άτομο μπορεί να ολοκληρώσει την εγκατάσταση μιας κεραίας οροφής σε 5 λεπτά. Το προϊόν συνοδεύεται από ένα εγχειρίδιο εγκατάστασης και ακόμη και οι εργάτες οικοδομών χωρίς προηγούμενη εμπειρία μπορούν να κατανοήσουν τα βήματα λειτουργίας.

Ε3: Μπορούν να προσαρμοστούν η διεπαφή κεραίας, το LOGO του κελύφους και η συσκευασία;

A3: Πλήρως προσαρμόσιμο. Ως το εργοστάσιο πηγής, μπορούμε να αντικαταστήσουμε όλους τους τύπους διεπαφών ραδιοσυχνοτήτων SMA/N/BNC όπως απαιτείται, να υποστηρίξουμε μεταξοτυπία του LOGO της μάρκας πελάτη στο κέλυφος, προσαρμοσμένη ουδέτερη συσκευασία εξαγωγής, συσκευασία έγχρωμου κουτιού και η ελάχιστη ποσότητα παραγγελίας για προσαρμοσμένες παραγγελίες OEM/ODM μπορεί να διαπραγματευτεί.

Ε4: Πώς μπορούμε να επιβεβαιώσουμε την πραγματική απόσταση κάλυψης της κεραίας που είναι τοποθετημένη στην οροφή; Μπορούμε να παρέχουμε τα δεδομένα μέτρησης;

Α4: Ναι. Κάθε παρτίδα κεραιών οροφής συνοδεύεται από μια αναφορά δοκιμής ανηχοϊκού θαλάμου ραδιοσυχνοτήτων, μαζί με βίντεο δοκιμής κάλυψης επιτόπου και δεδομένα ισχύος σήματος για διάφορα οικιακά ξενοδοχεία και κτίρια γραφείων. Όλες οι παράμετροι είναι πραγματικές και επαληθεύσιμες και οι πελάτες μπορούν να στείλουν δείγματα πίσω για αυτοέλεγχο και σύγκριση.
